1 离在线整体方案概述¶

1.1 方案概述¶

随着人们生活水平的提高，对产品的功能要求也越来越高，追求产品的多功能性。传统的离线语音产品仅本地功能控制，无法满足人们的对在线内容的需求。

传统家电，功能简单，不支持离线语音控制，也不支持在线内容；
纯离线家电，功能单一，仅支持离线语音控制，不支持在线内容；

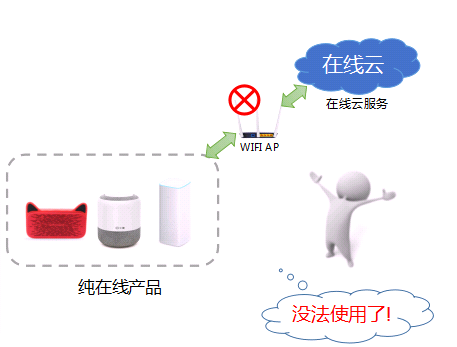

纯在线产品，网络中断或不畅时无法使用。

另一方面，终端客户缺少软硬一体化量产方案：市面大多语音能力供应商多提供单独的语音识别服务，或者单独的硬件模块，多为开发板，能够提供标准的、专业的家电领域服务能力，有过量产的方案很少，大多需要厂商二次开发或者一次性定制开发，后续维护困难，无法很好的适应持续迭代的市场需求。

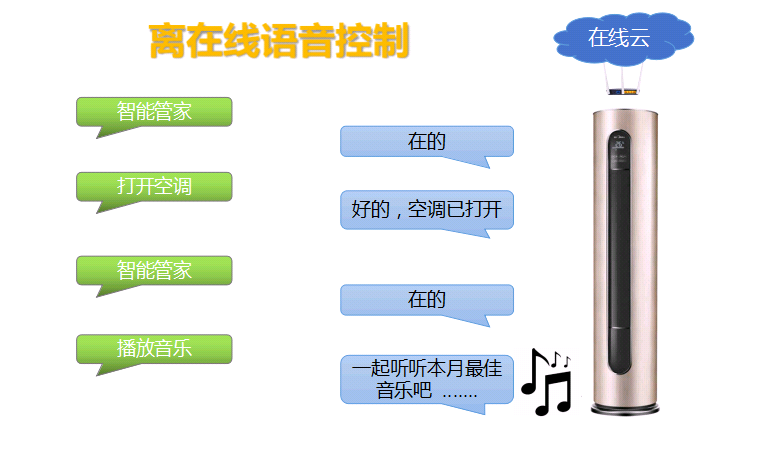

为了解决以上行业痛点，提升产品竞争力，结合离线语音和在线语音功能的产品方案应运而生。采用离线+在线的语音识别软硬件整体方案，可以很好的解决上述痛点，

即可方便集成到各种产品中，又能为产品带来更多的功能亮点和竞争力。

1.2 方案相关参数优势¶

支持远场拾音，可达5~10米；
音频数据输出接口可支持I2S,SDIO,UART等多种接口；实现离线+在线应用；
支持前端本地降噪，是产品可用于70dB稳态噪声下的语音识别；
支持双麦克风及高性能的DOA+Beamforming(波束成形)算法；
支持前端本地唤醒，额外可增加50~100条本地命令词识别功能；
前端本地唤醒及命令识别率可达95%；
可支持单声道和立体声回声消除（AEC），打断效果可达92%以上；
支持低功耗，工作功耗小于30mA,低功耗下小于10mA；
支持UART或I2C管理接口；如用SDIO，UART音频接口，则管理和音频可共用接口；
AW7698N/M 是一款高性能的WIFI芯片，且支持SOFTAP功能；
方案成熟，具有完整的软件，硬件，结构设计方案。

1.3 适用环境和范围¶

产品使用场景为普通家居环境，在安静和中低噪音(<65dB)下可以达到良好的识别率；
可用于家居家电、平板终端、智能音箱、车载设备，玩具产品等多种领域或产品,该应用方案可显著提升产品的语音处理效果。

2 语音产品设计流程¶

一个基于我司芯片的标准语音产品设计流程如下图所示：

该流程主要针对我司新用户开发产品使用，包含了前期购买样品Demo进行验证，硬件选型，语音对话逻辑、软硬件方案和结构设计，设计完成后的测试，以及生产测试准备和后续批量采购等步骤。如果是已经熟悉我司方案的老用户，可以直接从中间步骤开始，不用再重复进行Demo测试等工作。

下面针对新用户的开发，对上述流程中的各个步骤逐一描述。

2.1 DEMO测试¶

针对新用户，可以先从我司授权的经销商或直接从我司官网 ☞样品购买处购买对应的模块或开发板套件，进行识别效果测试，相关的软硬件技术文档可以从本文档中心处获取。用户测试满意后，可以进行硬件选型。

2.2 选型指南¶

用户硬件选型可以直接参考 ☞硬件选型，如果用户想快速产品化，推荐直接使用我司已设计好的标准模块；如果现有标准模块无法满足产品的结构需求，也可以选用合适的芯片进行硬件板的设计。

2.3 方案设计¶

选择好合适的芯片或模块后，可根据产品的功能进行下述设计：

语音UI（唤醒词和命令词）设计：设计方法可参考 ☞语音UI设计参考；
硬件设计：设计方法可参考 ☞硬件设计参考；
结构设计：设计方法可参考 ☞产品结构设计；
软件开发：设计方法可参考 ☞软件开发。

如用户为首次进行语音方案开发，建议到 ☞启英泰伦语音AI平台上获取基于相关芯片的语音产品方案设计Checklist文档，进行逐一检查以确保设计效果。如有技术支持需求请联系我司技术支持人员。

2.4 测试验收¶

产品方案设计完成形成样品后，建议对该样品进行相关的识别测试，相关测试方法和标准可参考 ☞识别效果测试。同时，还建议根据产品质量的要求进行各类硬件测试，如双85测试、静电测试等。为了保证最终的识别效果，还建议进行硬件底噪的测试及产品装机后的整机功能测试。

2.5 生产测试¶

样机测试完成后，会转入后续产线批量生产阶段。我司为产品的批量生产做了完善的解决方案，用户可以参考 ☞生产测试获取更多信息。用户如需要生产测试的相关技术支持，请联系我司技术人员。

2.6 下单采购¶

用户如果要采购我司产品样品，请点击 ☞样品购买，也可以点击 ☞样品和批量采购获取更多信息。

3 离在线整体方案¶

针对离在线方案，我司提供了CI1103+AW7698+腾讯云小微软硬件一体整体方案，如下：

3.1 方案描述¶

3.1.1 方案特点¶

我司提供了完整的整套离在线方案软硬件，用户可直接使用，降低开发难度。

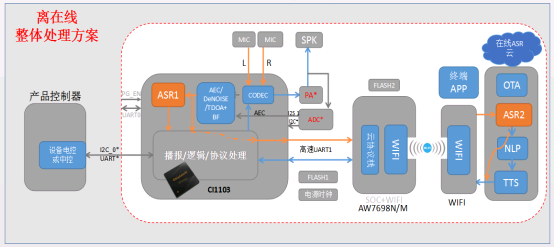

3.1.2 方案框图¶

3.1.3 硬件模块¶

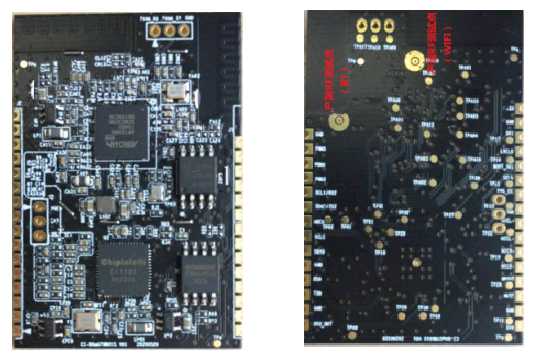

模组实物如下，主要IC包括CI1103芯片及其配套的Flash、AW7698N芯片及其配套的Flash、DCDC和LDO等。模组的尺寸及器件布局如下图所示：

3.2 离在线SDK代码概述¶

3.2.1 功能描述¶

离在线SDK的Demo有以下功能点：

离线语音识别和在线语音识别功能；提供多种云端技能，如通用智能：音乐，故事，闲聊；其他技能：天气，笑话，新闻，财经，百科等；
本地音频降噪，语音增强，回声消除，本地识别处理；
本地音频数据压缩上传，及在线语音识别，NLP处理；
通过通讯口输出本地语音控制协议；
支持2.4G WIFI AP配网和2.4G蓝牙配网。

3.2.2 工程目录说明¶

为了方便代码的移植，应用代码都是单独的文件夹，方便SDK更新的时候代码的移植，目录说明如下：

文件目录	功能说明	备注
..\components\player	本地和云端音频播放处理	本地和云端音频播放处理，包括音频PCM,MP3,M4A解码，以及播放流程处理
..\components\alg\aec	回声消除处理
..\components\alg\beamforming	本地语音增强
..\components\vad_for_cloud	云端音频的端点处理
..\components\msg_com	标准串口协议处理及输出
..\components\cias_ota	标准的语音固件OTA升级处理
..\sample\internal\sample_media\src	用户应用处理代码

3.2.3 重要变量说明¶

下面是SDK包中的一个重要的头文件，用户可以针对该文件中的变量进行配置，以获得对应的效果。

..\sample\internal\sample_media\src\user_config.h

#define USE_SINGLE_MIC_AEC 1                     //单MIC AEC 仅需内部codec即可

#define USE_TWO_MIC_BEAMFORMING 1             //双MIC 语音增强 =1开启，=0关闭

#define USE_CODEC_ES7243E 1                     //是否使用7243E，=1是，=0否

#define LOCAL_MULTIPLE_RECOGNITION 0           // 离线多轮，=1 开启 =0 关闭

如用户想了解详细的软件开发过程，请参考以下使用指南 ☞腾讯云小微方案设计指南。

4 产品结构相关注意事项¶

4.1 麦克风结构设计¶

针对麦克风应当注意以下事项：

麦克风布局尽量远离噪音源；
麦克风放在产品的正面/顶部/底部/的位置避免遮挡，保证拾音最大范围；
麦克风处的稳态噪声需小于60dB；
麦克风连线较长可选择带屏蔽的线。

4.2 喇叭结构设计¶

考虑到音质，喇叭功率不能太小，建议选用1W以上喇叭，带音腔的喇叭效果会更好一点，同时注意硬件板上的功放驱动能力要匹配喇叭型号；
喇叭放置位置以美观及结构布局方便为主，但注意尽量避免和麦克风放在同一位置；
不带音腔喇叭可以在结构上做一个音腔密封后能增大音量输出。

4.3 其它注意事项¶

建议选择-32dB±3dB，信噪比大于70dB以上，性价比高的全向模拟麦克风；
特别注意禁止直接点热溶胶用于固定麦克风头；
将麦克风完全插入固定孔内部，避免歪斜，拾音孔中心孔对准麦克风的中心；
选择符合环保RoHS要求的RTV硅胶，推荐常用的硅胶有703/704/737等，或其它有机材料、单组分室温固化硅胶等；
多数硅橡胶灌胶厚度小于3mm以内实温完全固化时间为8 ~ 12小时，灌胶厚度 > 3mm以上完全固化时间更长，可分层多次浇灌，确保完全固化稳定密封；
生产工艺可把固定麦克风工序提前，另外特别注意麦克风接线在重力拉扯下，未完全固化前容易导致麦克风扯歪，也需注意将麦克风插线固定好。

5 相关参考资料列表¶

编号	参考资料描述	获取方式
1	标准离在线SDK CI110X_SDK_Combine_Cloud	请到 ☞启英泰伦语音AI平台上获取
2	腾讯云小微SDK Demo	请到 ☞启英泰伦语音AI平台上获取
3	测试固件	到 ☞启英泰伦语音AI平台上获取
4	我司芯片和模块的选型指南	请点击 ☞硬件选型指南查看
5	我司芯片硬件设计方法参考	请点击 ☞硬件设计参考查看
6	麦克风和喇叭器件选型	请点击 ☞外围器件兼容列表查看
7	产品结构设计	请点击 ☞产品结构设计查看
8	软件开发方法和标准SDK说明	请点击 ☞软件开发查看各部分内容
9	产品识别性能测试方法	请点击 ☞识别效果测试查看
10	生产测试的方法	请点击 ☞生产测试查看
