一、单臂路由的介绍
1、单臂路由的工作原理
单臂路由的原理:
默认情况下,不同网段之间是不能相互通信的。但是在实际中,不同网段之间又是需要相互通信,这时就需要三层设备进行路由转发,现在通用的路由转发的三层设备是三层交换机和路由器,这个实验主要讲了讲了路由器的路由转发。在路由器的路由转发中,可以用物理端口进行,但是由于路由器的物理端口较少并且为了防止路由器端口的频繁损坏,以及为了路由器端口速率的充分利用,可以用路由器上的单臂路由技术实现不同网段的通信。单臂路由的原理是在路由器的物理端口上创建逻辑端口,以逻辑端口来充当物理端口实现不同网段的通信。
2、单臂路由的局限
单臂路由是不具有扩展性的,如果 VLAN 的数量不断增加,流经路由器与交换机之间链路的流量也变得非常大,这时,这条链路也就成为了整个网络的瓶颈,即使你网络的带宽再快,也是如此。而三层交换技术可以解决这些问题,三层交换技术在第三层实现了数据包的高速转发, 从而解决了传统路由器低速、负责所造成的网络瓶颈问题。因此在使用时根据不同的应用场景选择配置方式。
二、单臂路由实验设计
实验分析:

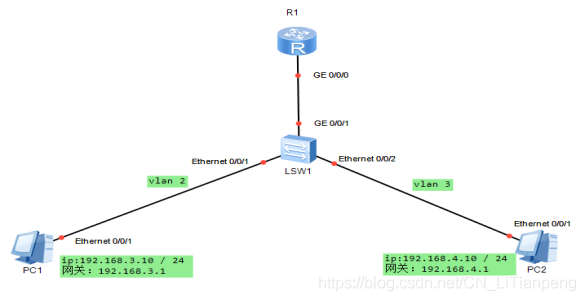

1.在此实验中,pc1和pc2处于不同的网段,所以要在路由器这个端口中配置两个逻辑端口
2.两个逻辑端口分别指向一个网段
3.因为这是不止一个网段的通信,所以交换机之间的端口都要配置成trunk模式
4.因为三层交换机和路由器相连的那个端口配置trunk时绑定了801.2q协议,所以路由器的逻辑端口也要绑定才能通信实验配置
三、单臂路由配置
- 路由器设置
- Int g0/0/0 连接g0/0/0端口
- undo shutdown,开启端口
- Int g0/0/0.1,连接g0.1子端口
- vlan-type dot1q 2 default,将子接口g0/0/0.1封装为vlan 2
- ip add 192.168.3.1 24
- int g0/0/0.2
- vlan-type dot1q 3 default
- Ip add 192.168.4.1 24
- 交换机设置
1、int g0/0/1
2、Port link-type trunk
3、port trunk allow-pass vlan all
4、vlan batch 2 3,批量创建vlan 2 h和vlan 3
5、int e0/0/1
6、port link-type access
7、port default vlan 2
8、int e0/0/2
9、port link-type access
10、port default vlan 3
