💥1 概述
光伏储能直流系统是一种利用太阳能光伏阵列发电，并通过储能系统实现能量的存储和供电的系统。该系统由PV光伏阵列、Boost DC/DC变换器、负载、双向DC/DC变换器、锂离子电池系统、PV侧控制模块、锂离子电池侧控制模块以及观测模块组成。
PV光伏阵列是光伏储能系统的核心部分，它将太阳能转化为直流电能。Boost DC/DC变换器用于提高光伏阵列输出电压，以满足负载的需求。负载是系统中需要供电的设备或电器。双向DC/DC变换器用于实现电能的双向流动，可以将光伏阵列的电能输送到负载，同时也可以将多余的电能存储到锂离子电池系统中。
锂离子电池系统是光伏储能系统的储能部分，它可以存储多余的电能，并在需要时将电能释放给负载。PV侧控制模块负责监测和控制光伏阵列的输出电压和电流，以保证系统的稳定运行。锂离子电池侧控制模块负责监测和控制锂离子电池的状态和充放电过程，以保证电池的安全和寿命。观测模块用于实时监测系统的各个参数和状态，并提供数据给控制模块进行调节和优化。
为了对光伏储能直流系统进行仿真，使用MATLAB软件进行建模和仿真。通过建立各个组件的数学模型，并结合控制算法，可以模拟系统的运行过程，并评估系统的性能和效果。这种仿真可以帮助设计人员优化系统的结构和参数，提高系统的效率和可靠性。
PV控制模块采用最大功率点跟踪算法MPPT（Maximum Power Point Tracking），具体采用的是“扰动观察法”。该算法通过不断调整光伏阵列的工作点，使其输出功率达到最大值，从而实现对太阳能的最大利用。
系统的工作状态主要由输入参数辐照度决定。当辐照度较小以至于不能满足负载功率需求时，锂离子电池会进行输出，即从电池中释放储存的电能供给负载使用，同时电池的SOC（State of Charge）逐渐降低。
当辐照度较大使得光伏阵列输出功率高于负载需求功率时，锂离子电池会将多余功率进行回收，相当于对电池进行充电，同时电池的SOC升高。这样可以保证光伏系统在高辐照度条件下不会浪费多余的电能，而是将其存储起来，以备不时之需。
通过PV控制模块对光伏阵列的输出功率进行调节，可以使系统在不同辐照度条件下始终保持最佳工作状态，实现对太阳能的高效利用。同时，锂离子电池的充放电过程也受到控制模块的监测和调节，以确保电池的安全运行和延长其使用寿命。
这种光伏储能直流系统的设计和控制策略可以在实际应用中提供可靠的电力供应，并最大限度地利用太阳能资源，减少对传统能源的依赖，实现可持续发展的目标。
光伏储能直流系统MATLAB仿真研究
一、引言
随着对可再生能源的需求日益增长，太阳能作为一种丰富且清洁的能源来源，受到了广泛关注。光伏储能直流系统能够有效地利用太阳能光伏阵列发电，并通过储能系统实现能量的存储和合理分配，为负载提供稳定的电力供应。本研究旨在利用MATLAB软件对光伏储能直流系统进行仿真，深入分析系统各组件的特性以及整体性能。
二、光伏储能直流系统的基本构成
（一）PV光伏阵列
光伏阵列是光伏储能系统的核心部分，它基于光电效应将太阳能转化为直流电能。其输出特性受光照强度、温度等因素影响较大 。
（二）Boost DC/DC变换器
该变换器用于提高光伏阵列的输出电压，以满足负载的需求。它通过调整占空比，将较低的输入电压转换为较高的输出电压，保证系统能在不同工况下稳定运行 。
（三）负载
负载是系统中需要供电的设备或电器，其功率需求决定了整个系统的供电任务 。
（四）双向DC/DC变换器
双向DC/DC变换器是实现电能双向流动的关键部件。一方面，它可以将光伏阵列产生的电能输送到负载；另一方面，当光伏阵列产生的电能有剩余时，能将多余的电能存储到锂离子电池系统中。在电池放电时，又能将电池的电能传输给负载 。
（五）锂离子电池系统
锂离子电池系统作为储能部分，能够存储多余的电能，并在需要时将电能释放给负载。其充放电过程需要精确控制，以保证电池的安全和寿命 。
（六）控制模块
- PV侧控制模块：负责监测和控制光伏阵列的输出电压和电流，采用最大功率点跟踪（MPPT）算法，使光伏阵列始终工作在最大功率点附近，以保证系统对太阳能的高效利用，实现系统的稳定运行 。
- 锂离子电池侧控制模块：主要监测和控制锂离子电池的状态（如SOC - State of Charge）和充放电过程，确保电池的安全和延长使用寿命 。
（七）观测模块
观测模块用于实时监测系统的各个参数（如电压、电流、功率等）和状态，并将数据提供给控制模块，以便控制模块进行调节和优化，确保系统处于最佳工作状态 。
三、MATLAB仿真模型建立
（一）光伏阵列模型
在MATLAB中，根据光伏电池的基本特性方程，结合光照强度和温度等参数，建立光伏阵列的数学模型。通过设定不同的光照强度和温度值，可以模拟光伏阵列在不同环境条件下的输出特性。
（二）Boost DC/DC变换器模型
基于Boost变换器的工作原理，利用MATLAB的Simulink库搭建其电路模型。设置合适的电感、电容参数以及控制信号的占空比，实现对输出电压的调节。
（三）双向DC/DC变换器模型
双向DC/DC变换器模型的搭建较为复杂，需要考虑电能的双向流动。可以采用双向Buck - Boost变换器结构，通过控制开关管的导通和关断，实现电能在光伏阵列、负载和锂离子电池系统之间的双向传输。
（四）锂离子电池系统模型
锂离子电池系统模型需要考虑电池的充放电特性、内阻、容量等因素。在MATLAB中，可以采用等效电路模型来模拟锂离子电池的行为，通过设置相关参数，准确反映电池在不同充放电状态下的性能。
（五）整体系统模型集成
将上述各个组件模型进行集成，连接成完整的光伏储能直流系统模型。同时，将PV侧控制模块、锂离子电池侧控制模块以及观测模块融入到整体模型中，实现对系统的有效控制和监测。
四、最大功率点跟踪（MPPT）算法
PV控制模块采用最大功率点跟踪算法MPPT，本研究具体采用扰动观察法。该算法的基本原理是通过不断扰动光伏阵列的工作点（通常是通过改变占空比），比较扰动前后光伏阵列的输出功率。如果功率增加，则继续朝该方向扰动；如果功率减小，则朝相反方向扰动。通过这样的迭代过程，使光伏阵列始终工作在最大功率点附近，从而实现对太阳能的最大利用 。
五、系统工作状态分析
系统的工作状态主要由输入参数辐照度决定 ：
（一）高辐照度情况
当辐照度较高时，光伏阵列产生的电能除满足负载需求外，还有多余的电能。此时，双向DC/DC变换器将多余的电能存储到锂离子电池系统中，电池进行充电，电池的SOC逐渐升高。
（二）低辐照度情况
当辐照度较小以至于不能满足负载功率需求时，锂离子电池会进行输出，即从电池中释放储存的电能供给负载使用，同时电池的SOC逐渐降低。
通过PV控制模块对光伏阵列的输出功率进行调节，可以使系统在不同辐照度条件下始终保持最佳工作状态，实现对太阳能的高效利用。同时，锂离子电池的充放电过程也受到控制模块的严格监测和调节，以确保电池的安全运行和延长其使用寿命。
六、仿真结果与分析
（一）运行波形图
通过MATLAB仿真，得到系统各关键节点的电压、电流、功率等参数的运行波形图。例如，光伏阵列输出电压和电流波形可以反映其在不同光照条件下的输出特性；双向DC/DC变换器的输入输出电压、电流波形能够展示电能的双向传输过程；锂离子电池的充放电电流波形可以直观体现电池的工作状态。
（二）性能分析
根据仿真结果，分析系统的性能指标，如系统效率、功率因数、电池的充放电效率等。通过对不同工况下这些性能指标的对比，评估系统在各种条件下的运行效果，找出系统存在的问题和潜在的优化方向。
七、结论
本研究通过MATLAB对光伏储能直流系统进行了全面的仿真分析。成功建立了包含PV光伏阵列、Boost DC/DC变换器、负载、双向DC/DC变换器、锂离子电池系统以及相应控制模块和观测模块的系统模型，并采用MPPT算法实现了对太阳能的高效利用。通过对不同辐照度条件下系统工作状态的分析以及仿真结果的研究，验证了该系统设计和控制策略的可行性和有效性。然而，在实际应用中，还需要进一步考虑系统的成本、可靠性、维护等因素，对系统进行优化和完善，以实现更广泛的应用和可持续发展的目标。
📚2 运行结果

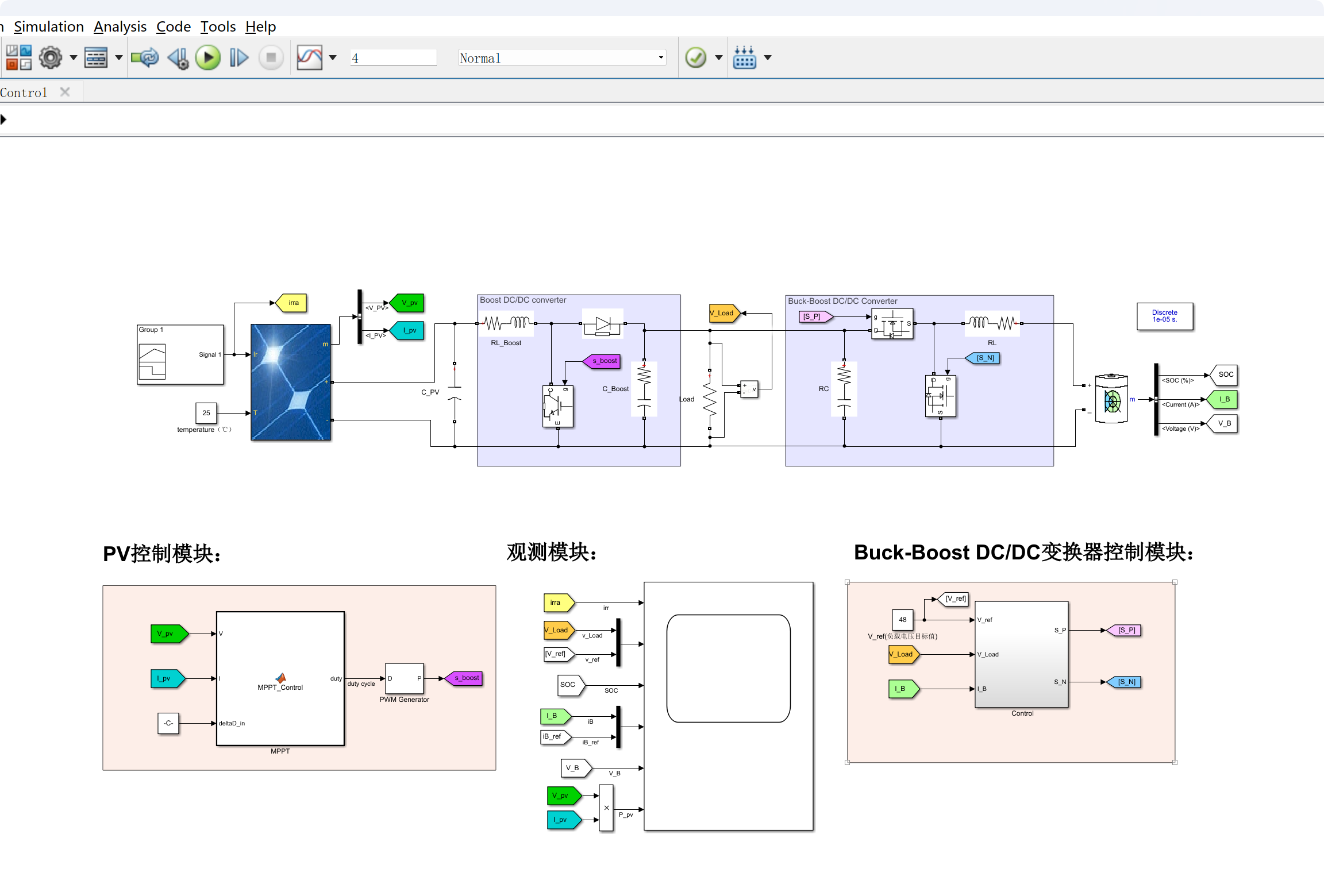

2.1 整体模型
2.2 运行波形图
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。
[1]奠先容.应用于电池储能系统中的双向DC/DC变换器研究[D].哈尔滨工业大学[2023-10-05].
[2]马闯王宏鑫刘明远茂旭.基于锂离子电池的双向DC/DC变换器仿真[J].农村电气化, 2019(7):69-71.
[3]马闯,王宏鑫,刘明远,等.基于锂离子电池的双向DC/DC变换器仿真[J].农村电气化, 2019(7):3.
