BH1750光照度传感器STM32F407

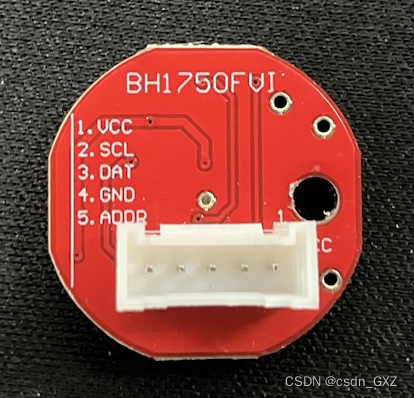

BH1750FVI光照度传感器

1 VCC    2 SCL    3 DAT(SDA)    4 GND    5 ADDR(确定传感器地址)

传感器地址

器件地址七位+读写位 0写寄存器 1读寄存器

ADDR引脚 接GND器件地址 0100 011X

                   接VCC器件地址 1011 100X

器件使用时ADDR引脚悬空(接地) 写寄存器时 0100 0110 0X46

                                                     读寄存器时 0100 0111 0X47

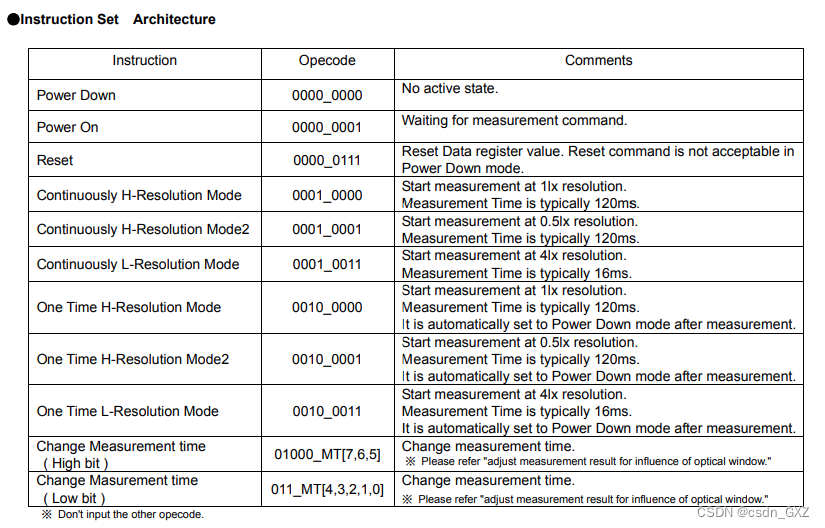

传感器寄存器：共有11个8位寄存器

Power Down 掉电	0000_0000 0x00	无活动状态 关闭模块
Power On 上电	0000_0001 0x01	等待测量命令 打开模块等待测量指令
Reset 复位	0000_0111 0x07	重置数据寄存器值-在POWER_DOWN模式下无效 POWER_ON模式下有效
Continuously H-Resolution Mode	0001_0000 0x10	以1 lx分辨率开始测量。测量时间约为120ms。高分辨率模式1
Continuously H-Resolution Mode2	0001_0001 0x11	以0.5 lx的分辨率开始测量。测量时间约为120ms。高分辨率模式2
Continuously L-Resolution Mode	0001_0011 0x13	以4 lx分辨率开始测量。测量时间约为16ms。低分辨率模式
One Time H-Resolution Mode	0010_0000 0x20	以1 lx分辨率开始测量。测量时间约为120ms。 测量后，设备自动设置PowerDown模式。
One Time H-Resolution Mode	0010_0001 0x21	以0.5 lx的分辨率开始测量。测量时间约为120ms。 测量后，设备自动设置PowerDown模式。
One Time L-Resolution Mode	0010_0011 0x23	以1 lx分辨率开始测量。测
