VEML7700光照度传感器STM32F407

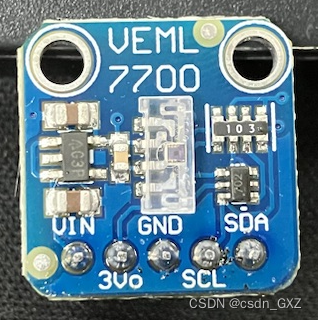

 VEML7700光照度传感器,vin:电源输入  3Vo:电源输出  GND SCL SDA

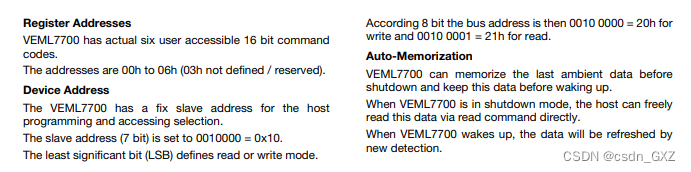

传感器地址

器件地址七位+读写位 0写寄存器 1读寄存器

器件地址 0010 000X

写寄存器时 0010 0000 0X20

读寄存器时 0010 0001 0X21

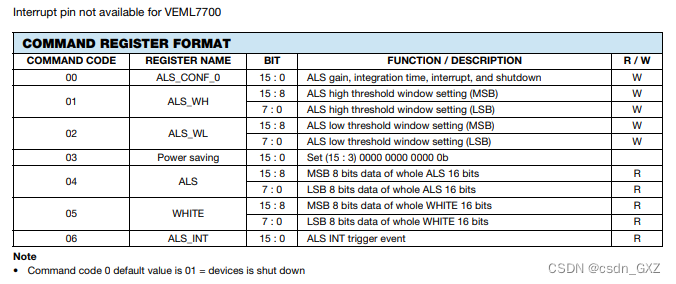

传感器寄存器：共有7个16位寄存器

寄存器0X00 增益、积分时间、中断、关闭

寄存器0X01 高阈值窗口设置

寄存器0X02 低阈值窗口设置

寄存器0X03 省电模式

寄存器0X04 光照度高分辨率输出值

寄存器0X05 白色通道输出值

寄存器0X06 触发事件

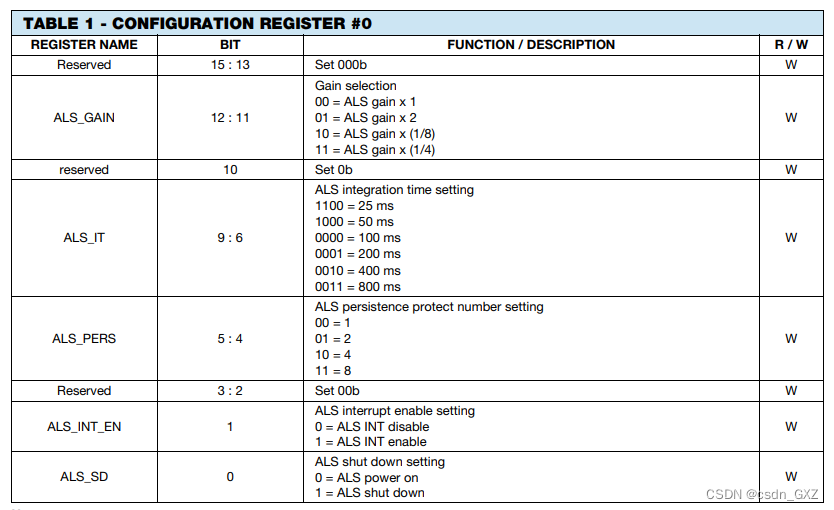

寄存器0X00 配置寄存器

位15:13	保留	设置为000b
位12:11	ALS_GAIN 增益选择	00 = ALS gain x 1 01 = ALS gain x 2 10 = ALS gain x (1/8) 11 = ALS gain x (1/4)
位10	保留	设置为0b
位9:6	ALS_IT 积分时间设置	1100 = 25 ms 1000 = 50 ms 0000 = 100 ms 0001 = 200 ms 0010 = 400 ms 0011 = 800 ms
位5:4	ALS_PERS 持久性保护编号设置	00 = 1 01 = 2 10 = 4 11 = 8
位3:2	保留	设置为00b
位1	ALS_INT_EN 中断使能设置	0 = ALS INT disable 1 = ALS INT enable
位0	ALS_SD 停机设置	0 = ALS power on   上电 1 = ALS shut down 停机

例如：ALS_GAIN=1/8、ALS_IT=25ms、ALS_PERS=1

则寄存器0X00应设置为  000 10 0 1100 00 00 0 0 即 0001 0011 0000 0000 即0X1300

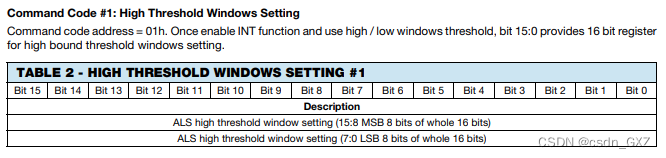

寄存器0X01 高阈值窗口设置

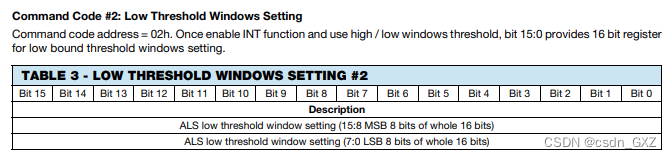

寄存器0X02 低阈值窗口设置

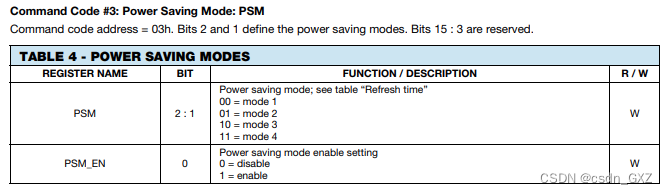

寄存器0X03 省电模式

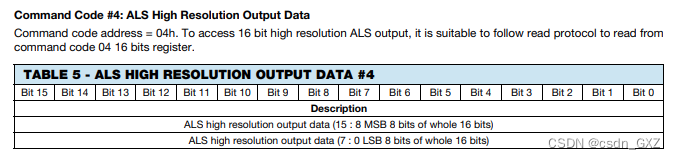

寄存器0X04 光照度高分辨率输出值

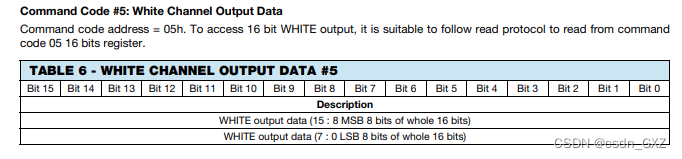

寄存器0X05 白色通道输出值

寄存器0X06 触发事件
