popcornlinux系统平台搭建

Popcorn系统搭建

参考资料 VM Setup · ssrg-vt/popcorn-kernel Wiki · GitHub ， VM network using tap · ssrg-vt/popcorn-kernel Wiki · GitHub

1.概述

该文档用于描述如何使用qemu虚拟机为popcorn linux系统设置测试环境，我们将在x86主机（采用虚拟机）上运行两个虚拟机（一个x86，一个arm），为了简化测试，我们将在主机（不在虚拟机内部）编译内核，并使用主机文件系统上的内核启动虚拟机

--------------   --------------
|   Node 0   |   |   Node 1   |
|            |   |            |
|    x86     |   |    arm     |
| 10.2.1.100 |   | 10.2.1.101 |
--------------   --------------
|  qem-x86   |   |  qemu-arm  |
-------------------------------
|  linux-x86       linux-arm  |
|                             |   -----------------
|         host (x86)          |   |     Gateway    |
|      192.168.199.146        |---| 192.168.199.1  |--- Internet
-------------------------------   -----------------

2.实验环境

宿主机：ubuntu 18.04（本次实验使用vmware虚拟机模拟ubuntu系统）

磁盘大小：使用虚拟机的话最好不少于60G（非常关键，因为要下载的文件较大，如果磁盘开的不够需要重新安装系统，很麻烦）

RAM：8G (下面的 qemu 脚本为每个 VM 分配 2G RAM。可以在脚本中更改 -m 选项以使用不同大 小的内存)

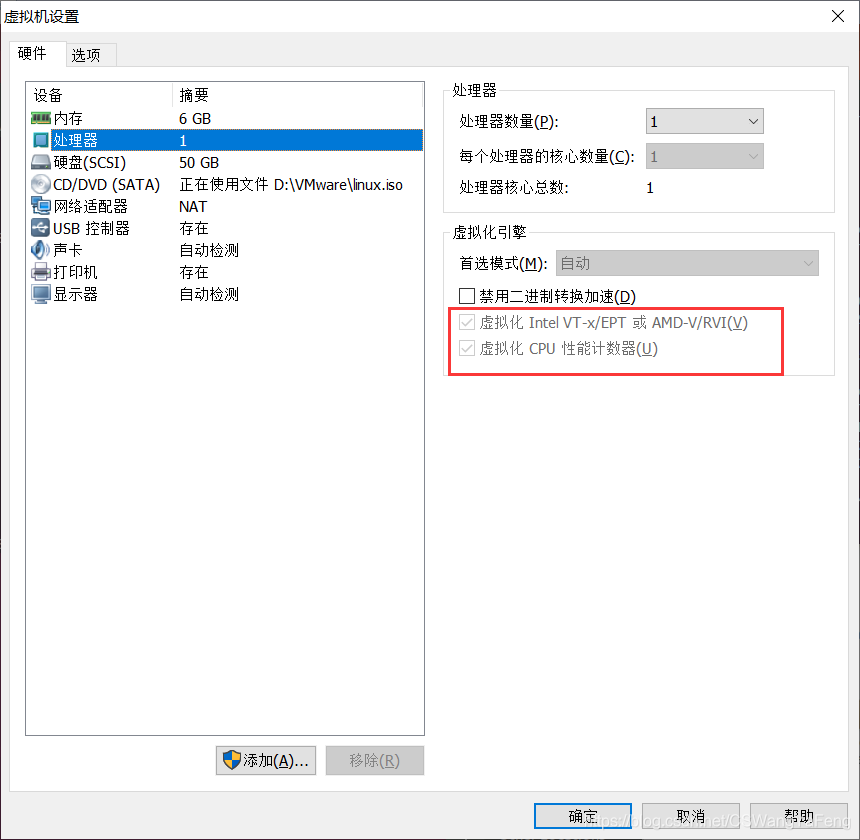

ps：如果使用虚拟机作为宿主机，需要在vmware中开启虚拟化，否则在启动x86或arm虚拟机时会报错，如下图直接勾选两者即可

3.搭建准备

1安装所需包

$ sudo apt-get update
$ sudo apt-get install build-essential libssl-dev libncursesw5-dev git curl bc

2下载内核源码和磁盘镜像

注意：下载之前要翻墙

Item	Filename	URL
Kernel source	popcorn-kernel.tar.gz	https://github.com/ssrg-vt/popcorn-kernel/archive/linux-4.4.137.tar.gz
x86 VM image	x86.img	https://drive.google.com/open?id=0B7RfKPGm2YZsaURxTVh5ZTMyTk0
arm VM image	arm.img	https://drive.google.com/open?id=0B7RfKPGm2YZsaF9rdkZTLVAxX3M

使用共享文件夹的方式将下载的文件复制到虚拟机中，将下以上三个文件放在同一目录下，下载后相应的重命名内核文件，目录下应包含以下三个文件

$ ls
arm.img     popcorn-kernel.tar.gz   x86.img

解压内核源码

$ tar -xzf popcorn-kernel.tar.gz

或者可以直接从github导入内核源码

$ git clone https://github.com/ssrg-vt/popcorn-kernel.git

4.设置主机网络接口

1.为宿主机创建两个虚拟网卡tap0和tap1，并设置ip规则

sudo ip tuntap add mode tap tap0
sudo ip addr add 10.2.0.1/24 dev tap0
sudo ip link set tap0 up

sudo ip tuntap add mode tap tap1
sudo ip addr add 10.2.1.1/24 dev tap1
sudo ip link set tap1 up

sudo iptables -t nat -A POSTROUTING -o ens33 -j MASQUERADE	//ens33需要替换
sudo sh -c "echo 1 > /proc/sys/net/ipv4/ip_forward"

注意：ens33为我的宿主机的网卡，你需要替换成你的宿主机的网卡

2.打开路由转发功能

$ sudo vim /etc/sysctl.conf
...
net.ipv4.ip_forward = 1 //在sysctl.conf添加这条规则即可，若有这条规则则修改即可
...

$ sysctl -p /etc/sysctl.conf

3.重启网络配置

$ sudo /etc/init.d/networking restart

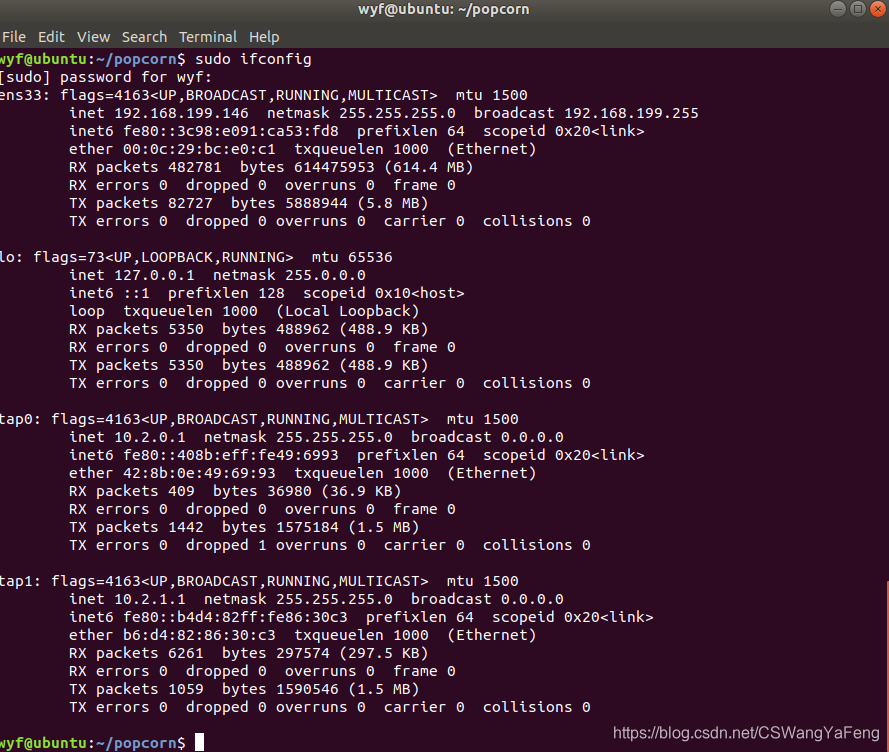

4.网络配置查看

5.配置并启动x86虚拟机

1.安装qemu包以模拟x86

$ sudo apt-get install qemu-system-x86

2.为x86虚拟机创建工作目录

$ cp -r popcorn-kernel-linux-4.4.137/ linux-x86
$ cp linux-x86/kernel/popcorn/configs/config-x86_64-qemu linux-x86/.config

3.编译内核

make -C linux-x86 -j 4

4.启动x86虚拟机（必须开启vmware的虚拟化，第2节所提到的，否则无法启动）

sudo qemu-system-x86_64 \
    -enable-kvm -cpu host -smp 1 -m 2048 -no-reboot -nographic \
    -drive id=root,media=disk,file=x86.img \
    -net nic,macaddr=a6:5a:0d:31:01:46 -net tap,ifname=tap0 \
    -kernel linux-x86/arch/x86/boot/bzImage \
    -append "root=/dev/sda1 console=ttyS0"

进入虚拟机后查看网络配置，如不符合预期需要配置tap0网卡（root密码为popcorn）

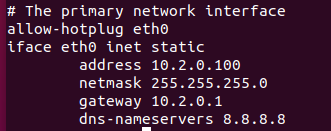

$ cat /etc/network/interfaces //查看网络配置文件

如果不符合上述预期，则修改网络配置

$ sudo vim /etc/network/interfaces //修改网络配置文件

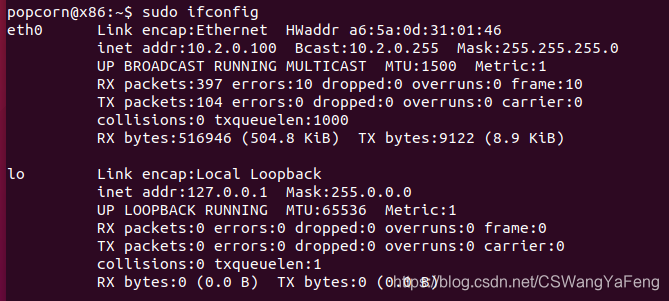

使用ifconfig命令查看配置，如果不符合预期同样要修改

$sudo ifconfig eth0 10.2.0.100 netmask 255.255.255.0 //修改网络配置

6.配置并启动arm虚拟机

1.安装qemu包和arm交叉编译工具

$ sudo apt-get install qemu-system-arm
$ sudo apt-get gcc-aarch64-linux-gnu  //安装交叉编译工具链

2.为arm虚拟机创建工作目录

$ cp -r popcorn-kernel-linux-4.4.137/ linux-arm
$ cp linux-arm/kernel/popcorn/configs/config-arm64-qemu linux-arm/.config

3.交叉编译arm内核

ARCH="arm64" make -C linux-arm -j 4

4.启动arm虚拟机（必须开启vmware的虚拟化，第2节所提到的，否则无法启动）

sudo qemu-system-aarch64 \
    -machine virt -cpu cortex-a57 -m 2048 -nographic \
    -drive id=root,if=none,media=disk,file=arm.img \
    -device virtio-blk-device,drive=root \
    -netdev type=tap,id=net0,ifname=tap1 \
    -device virtio-net-device,netdev=net0,mac=a6:5a:0d:31:02:13 \
    -kernel linux-arm/arch/arm64/boot/Image \
    -append "root=/dev/vda console=ttyAMA0"

进入虚拟机后查看网络配置，如不符合预期需要配置tap1网卡

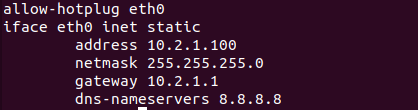

$ cat /etc/network/interfaces.d/eth0 //查看网络配置文件

如果不符合上述预期，则修改网络配置

$ sudo vim /etc/network/interfaces.d/eth0 //修改网络配置文件

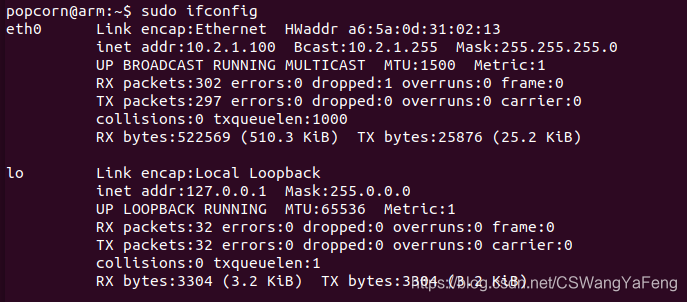

使用ifconfig命令查看配置，如果不符合预期同样要修改

$sudo ifconfig eth0 10.2.1.100 netmask 255.255.255.0 //修改网络配置

7.启动Popcorn消息层

1.在主机上同时修改两个内核的linux-x86/msg_layer/config.h（linux-arm/msg_layer/config.h）的配置文件

$ sudo vim linux-x86/msg_layer/config.h
$ sudo vim linux-arm/msg_layer/config.h

2.将以下配置信息添加或修改到配置文件中

const char *ip_addresses[] = {
    "10.2.0.100", /* x86 address */
    "10.2.1.100", /* arm address */
}

3.编译x86和arm的消息传递模块

$ sudo make -C linux-x86 -j 4 msg_layer/msg_socket.ko  //x86
$ sudo ARCH="arm64" make -C linux-arm -j 4 msg_layer/msg_socket.ko  //arm

4.将消息传递模块复制到虚拟机中

$ scp linux-x86/msg_layer/msg_socket.ko popcorn@10.2.0.100:
$ scp linux-arm/msg_layer/msg_socket.ko popcorn@10.2.1.100:

5.分别在两个虚拟机中加载相应的模块

popcorn@x86:~$ sudo insmod ./msg_socket.ko

popcorn@arm:~$ sudo insmod ./msg_socket.ko

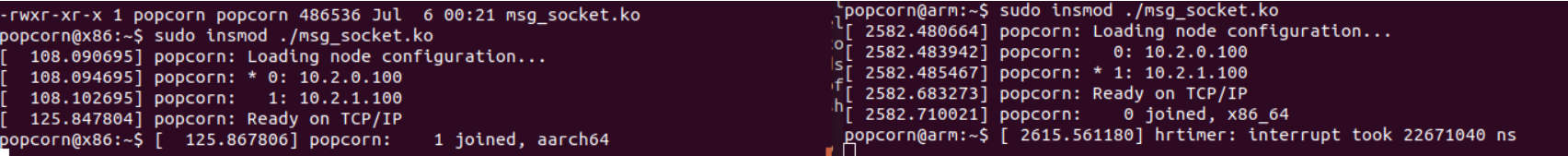

结果如下

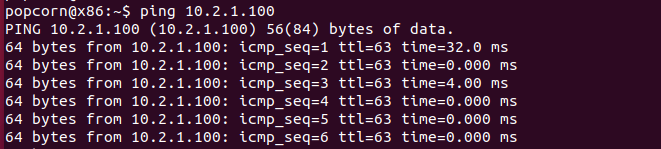

如果加载模块时出现卡住的情况，请检查x86虚拟机和arm虚拟机的通信情况，查看是否第4节网络配置出现问题
