安卓OpenGL添加水印并录制(二)---抖音录制原理

本文首发地址 https://h89.cn/archives/146.html
源码地址: Gitee: OpenGLRecorder

前言

通过 前文 我们知道了如何采集 Camera 视频，叠加水印、贴纸保存为MP4，但是录制视频并没有音频。本文将详细介绍如何实现音视频同步录制，以及在实际应用中的一些关键技术点和最佳实践。

视频处理流程

在开始音频处理之前，让我们先回顾一下视频处理的核心流程和关键类：

1. 视频预览

• CameraGlView
  • 继承自 GLSurfaceView
  • 用于显示Camera预览画面
  • 负责管理OpenGL上下文和渲染线程

2. 视频数据流处理

1. 相机预览初始化

   mSurfaceTexture = new SurfaceTexture(mTextures[0]);
   mCameraHelper.startPreview(mSurfaceTexture);


   通过 CameraRenderer.java 创建 SurfaceTexture 来接收相机数据

2. OpenGL渲染链

   • CameraFilter.java
     • 将Camera数据写入FBO(Frame Buffer Object)
     • 实现基础的图像处理
   • TimeFilter.java
     • 在FBO上叠加时间水印
     • 此处可扩展实现贴纸、美颜等特效
   • ScreenFilter.java
     • 将处理后的FBO内容绘制到屏幕

3. 视频编码与存储

   • MediaRecorder.java
     • 使用MediaCodec进行H.264编码
     • 通过EGL将Surface内容采集并编码
     • 将编码后的数据写入MP4文件

音频处理实现

音频处理是视频录制中不可或缺的一部分，主要包含以下几个关键步骤：

1. 音频采集

使用 AudioRecordPcm.kt 实现音频采集：

• 使用AudioRecord API采集PCM原始音频
• 支持配置采样率、声道数等参数
• 实现音频数据的缓存和回调

2. 音频编码

通过 PcmEncodeAacCtrl.kt 处理音频编码：

• 将PCM数据编码为AAC格式
• 使用MediaCodec进行硬件加速编码
• 处理编码过程中的异常情况

3. 音频封装

在 MediaRecorder.java 中实现音频数据的封装：

• 创建音频轨道（AudioTrack）
• 使用writeSampleData写入编码后的音频数据
• 确保音视频同步写入

性能优化与注意事项

1. 音视频同步

在实际应用中，需要特别注意以下几点：

• 使用pts（显示时间戳）确保音视频同步
• 控制音频采集和编码的缓冲区大小
• 处理音频数据积压和追帧逻辑

2. OpenGL资源管理

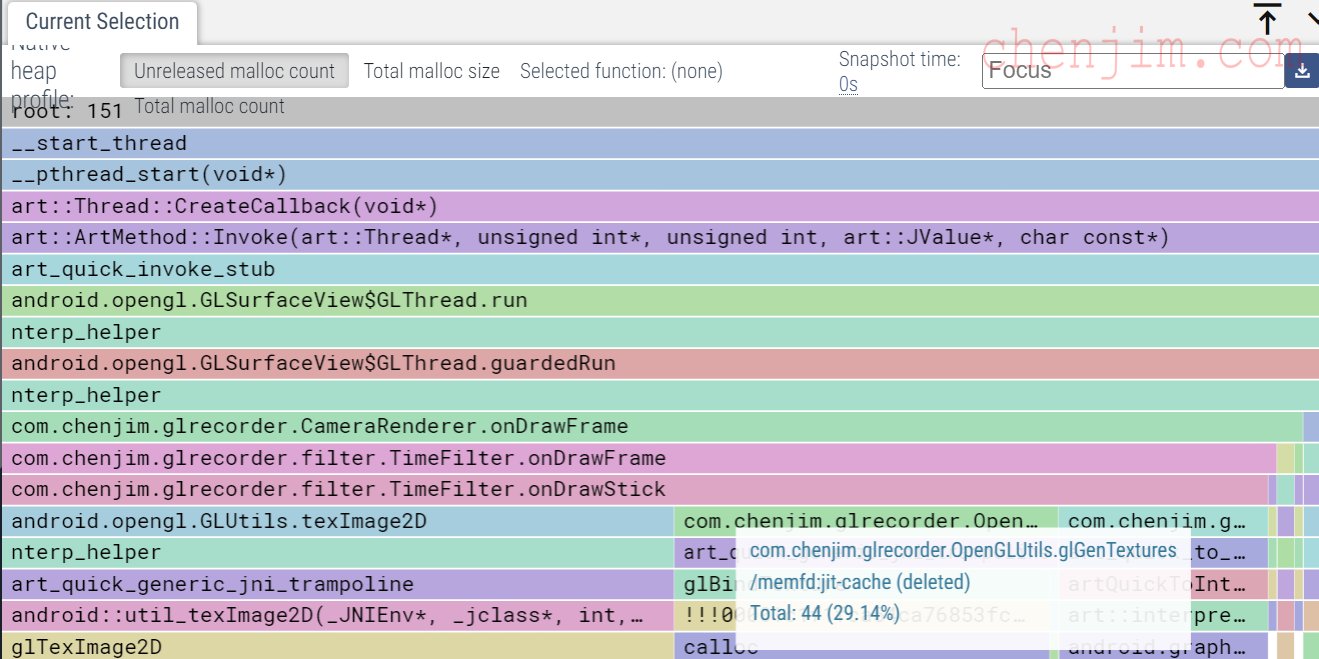

在当前实现中发现了OpenGL资源泄露问题：

泄露分析和解决方案：

• 使用Perfetto工具分析内存泄露，详见Android性能优化–Perfetto分析native内存泄露
• 具体修复方案参见issues
• 建议在Activity销毁时主动释放OpenGL资源

3. 最佳实践建议

1. 异常处理

   • 处理音频设备被占用的情况
   • 优雅处理编码器初始化失败
   • 合理处理录制过程中的中断

2. 性能优化

   • 使用合适的音频缓冲区大小
   • 避免频繁的音频格式转换
   • 合理配置编码参数

总结

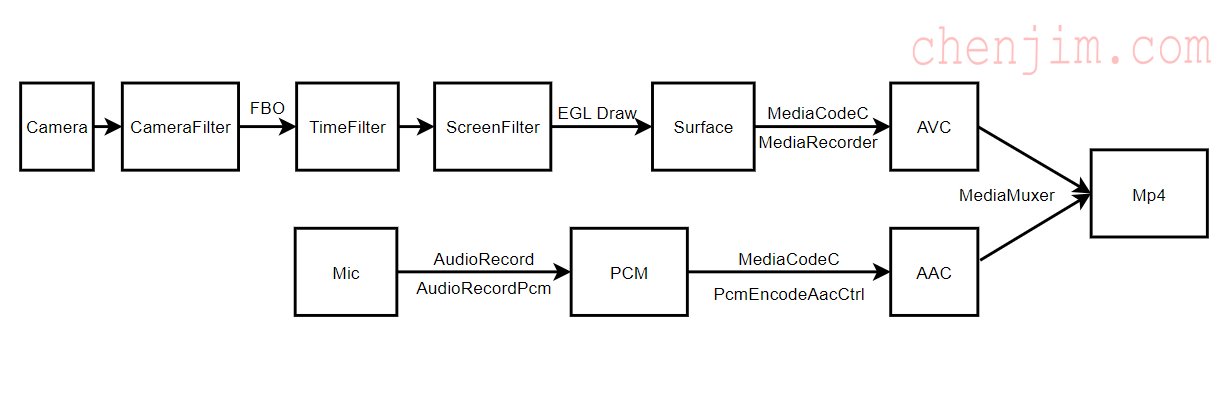

完整的视频录制流程如下图所示：

本文详细介绍了Android中使用OpenGL实现视频录制的完整方案，包括：

• 视频预览和处理流程
• 音频采集和编码实现
• 音视频同步方案
• 性能优化和注意事项

通过合理使用OpenGL、MediaCodec等API，我们可以实现一个功能完善、性能优秀的视频录制功能。

---
