用PADS Logic创建原理图(一)手动创建原理图

1、 打开PADS Logic
在这里插入图片描述

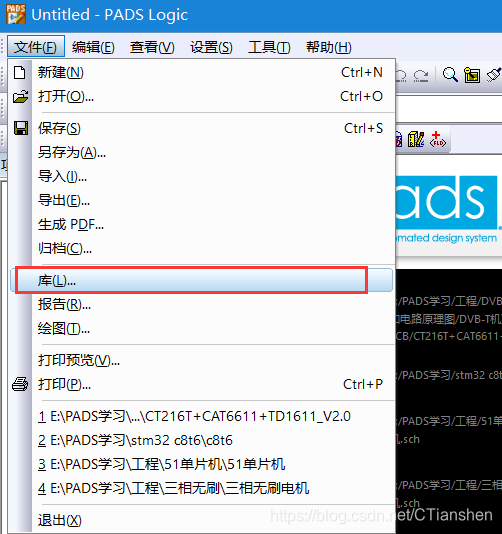

2、选择文件——>库
在这里插入图片描述

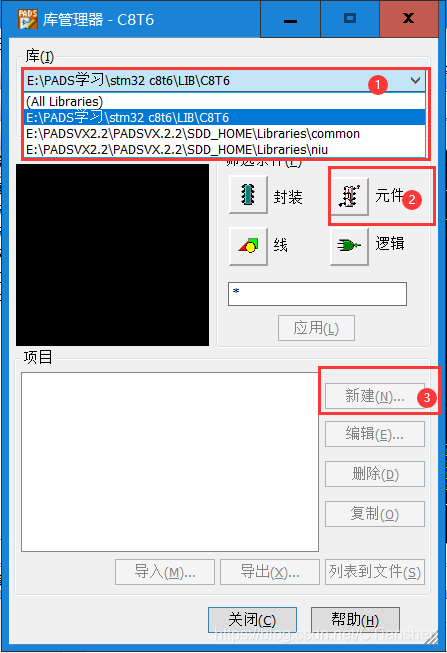

3、下拉菜单——>选择一个你想要把元件创立在哪个库(一定确保你的库里面包含了common这个库),我这里选择niu这个库——>点击元件——>点击新建
注:一定要点击元件,否则你创立的库不是元件最后不能使用在原理图绘制中。
在这里插入图片描述

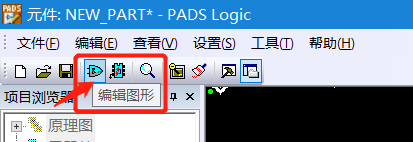

4、点击图标,进入编辑图形界面
期间会跳出一个是否创建NEW PART的界面,直接确认即可
在这里插入图片描述

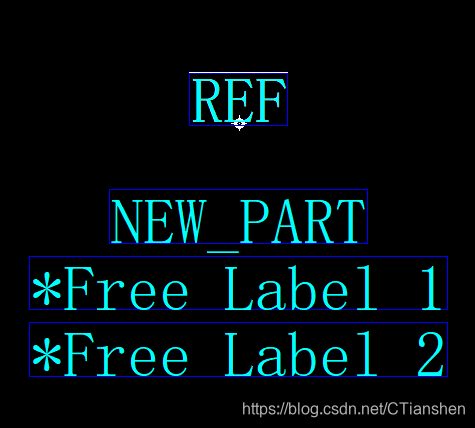

5、点击完确认以后会出现以下界面

  • REF:是指元件序号 ,如R1、R2、C3、C4
  • 那个点是元器件原点,一般我们把器件建立在上面
  • NEW_PART:是你创建的器件名称
  • Free Lable 1:这些是元器件标签

我们先把这些标签移到一边,方便我们建立原理图
在这里插入图片描述
6、调整好栅格
(快捷键g:调节栅格大小,快捷键gd:显示栅格大小),这里我都调到了100
直接键盘输入g100,gd100
—————————————————————————————————————————————
以下为手动创建的方法
还有一种方法为封装向导创建:封装向导创建原理图
—————————————————————————————————————————————
下面二牛将创建一个AMS_1117电压转换芯片的原理图
在这里插入图片描述

7、添加引脚

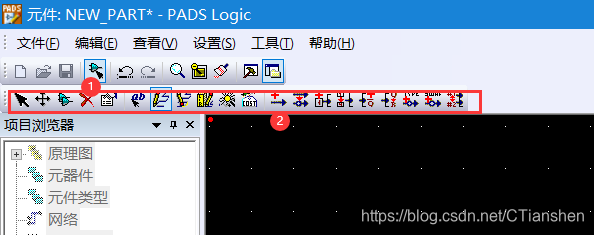

点击1中图标会出现方框里面的菜单——>点击2图标添加引脚
在这里插入图片描述

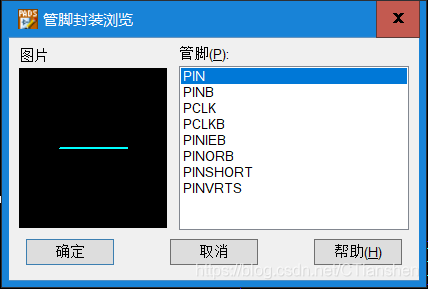

8、选择你想要的引脚(其实都一样,只不过为了美观而已),这里二牛直接选择第一个
在这里插入图片描述
9、修改引脚编号和名称
根据原理图:
1——>gnd
2——>out
3——>in
4——>out(4脚对应Tab is Vout实际这也是一个输出的焊盘)
点击鼠标右键——>选择端点
在这里插入图片描述

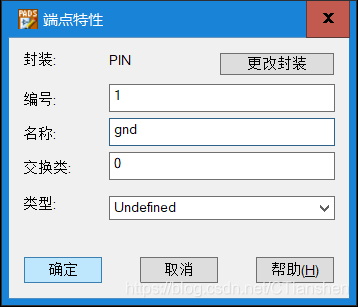

鼠标左键双击引脚——>修改引脚编号——>修改名称
在这里插入图片描述
10、添加2D线形状
点击图标
在这里插入图片描述

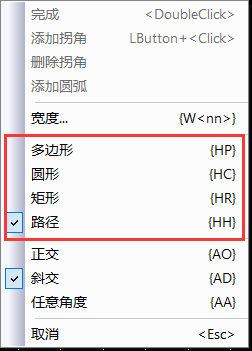

11、按鼠标右键,可以选择2D线的形状,这里我选择矩形

在这里插入图片描述

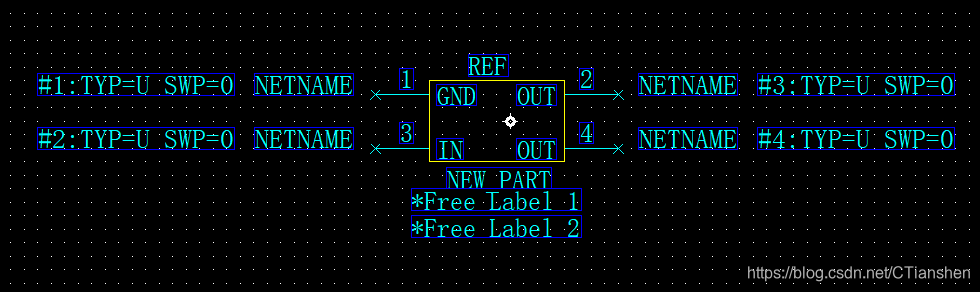

12、把标签放在元件对应位置
右键——>选择标签——>把标签放好
在这里插入图片描述
13、文件——>返回至元件

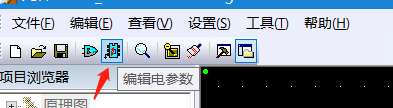

14、点击图标,编辑电参数
在这里插入图片描述

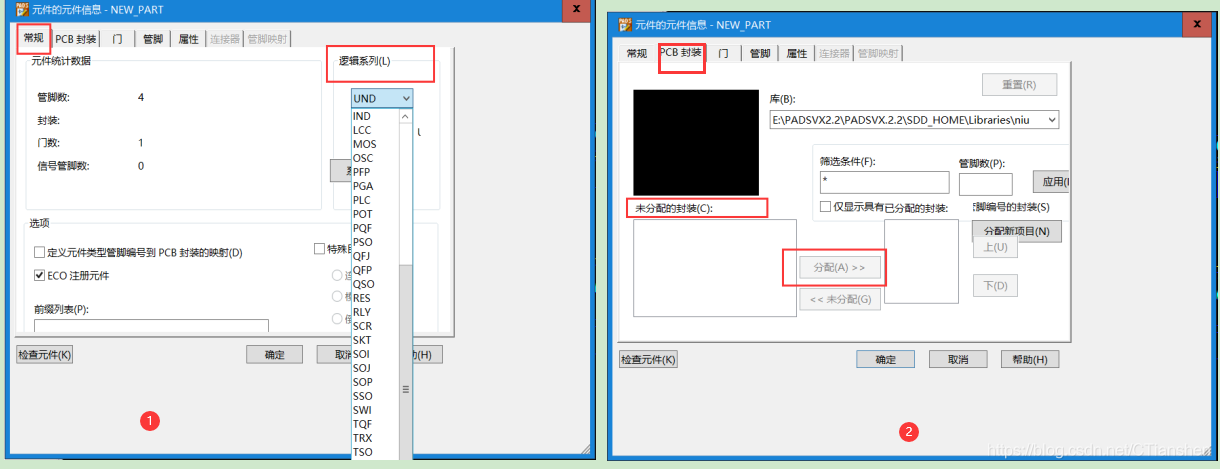

1)常规:这里是选择逻辑系列。如果电容就选CAP,电阻就选RES,二极管就选择DIO;这里我选择und
(其实这里不设置也无所谓)
2)PCB封装:这里添加PCB封装(封装还没做,可以暂时不管)
在这里插入图片描述

  • 3)门:这个不用管,(不要在这里设置任何东西,否则可能出现奇怪的错误

4)管脚:这个在我们创建原理图就已经设置了,现在可以不管了。
注:步骤9的内容可以放在这里做,如果引脚多那么最好是在这里做

5)属性:添加属性标签,如果是电阻电容那么它有电阻值大小、电容值大小可以在这里加个属性标签,这个AMS_1117我们可以不加。
在这里插入图片描述

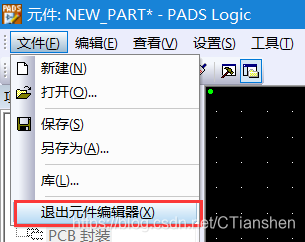

15、退出元件编辑器
文件——>退出元件编辑器

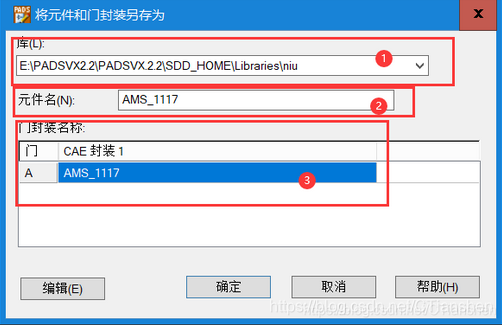

16、跳出一个窗口问是否保存更改——>直接点击确认——>跳出下一个窗口
1)将元器件保存在你想要保存它的库中
2)编写元器件名字、封装名字
在这里插入图片描述

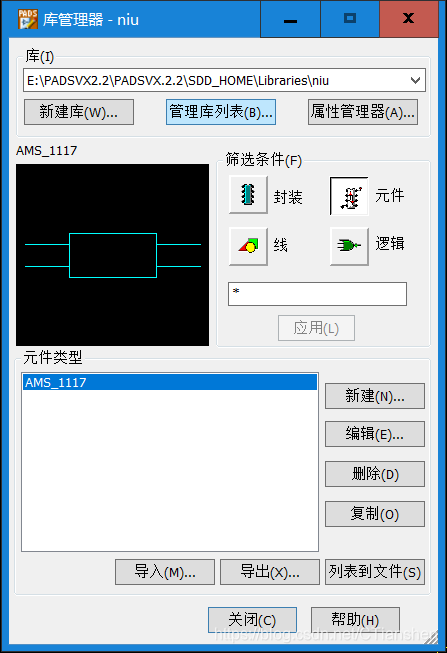

选择文件——.>库——>元件
可以看到我们的封装已经在niu这个库里面了。
在这里插入图片描述
