【完成】自制5V光耦继电器,原理图、PCB、视频及源文件

Relay1.0
在这里插入图片描述

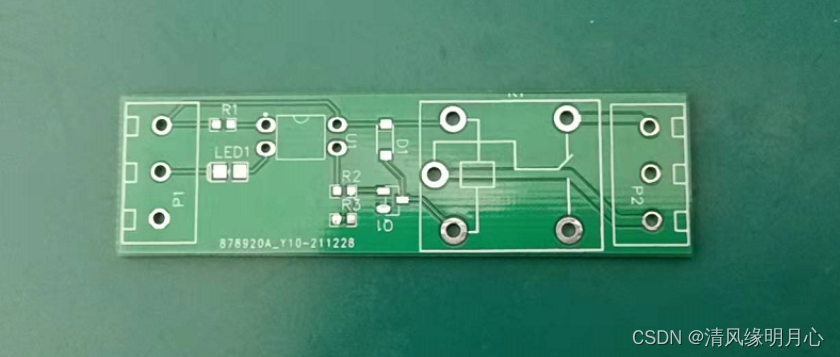

拿到板子后,发现有以下问题;
1、端子没有做丝印,打的孔位直径有点小了。
2、焊接完成后,通电测试,光耦部分触发可以亮灯,但是继电器无反应。
检查原理图发现连错了一个线。对板子上的线条进行切割,然后飞线,依然无法使用,现象为一通电继电器就被触发了,可以听到吸合的声音。
3、最后还发现PCB没有覆铜。

改进:
更正原理图。
Multisim做电路测试。
重新布局,布线,做好丝印,然后覆铜。

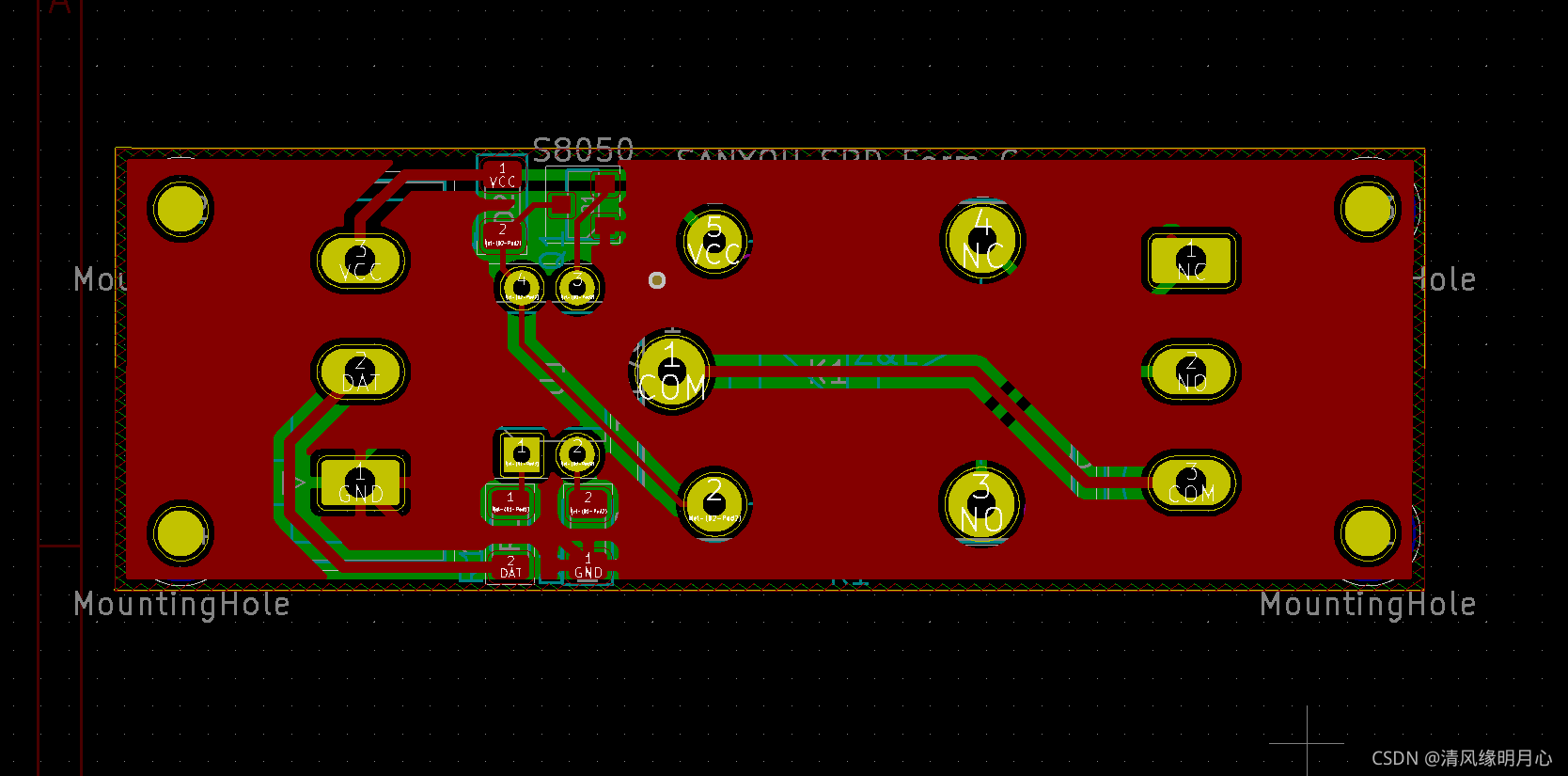

在这里插入图片描述

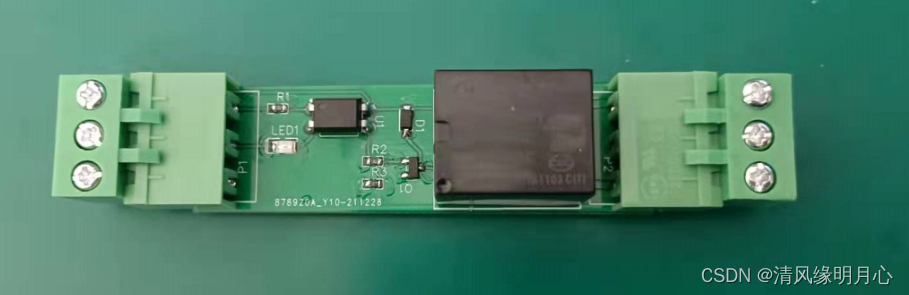

在这里插入图片描述
已经重新下单,坐等到货后焊接测试。

这么小的模块也能出错,我也是服了我自己。
希望自己可以变得更强吧。

自己忽略了上一版的一通电就会吸合的情况,导致现在这一版也有同样的情况,在网上又继续学习了下,终于明白是怎么回事了。

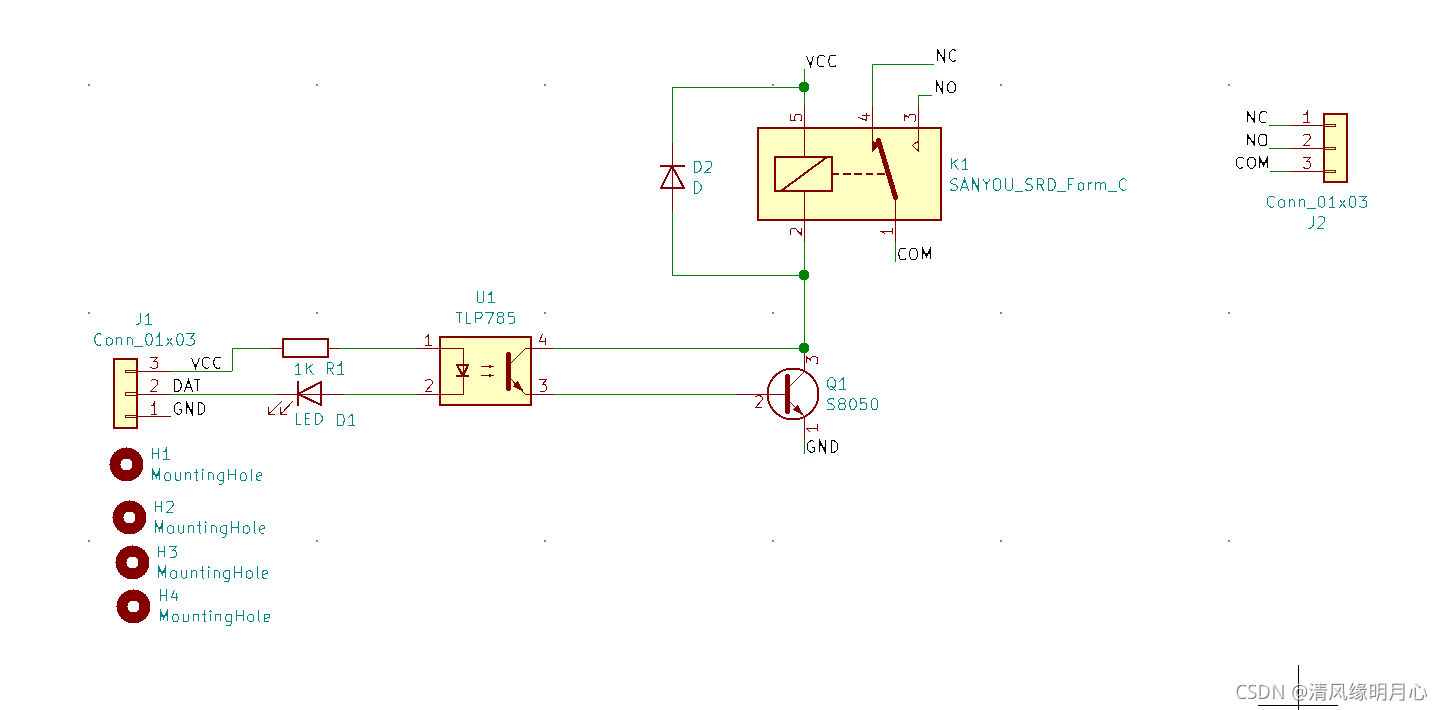

修改了下原理图,如下
在这里插入图片描述
我这个只能低电平触发。

现在已经重新制作pcb了,等实物到了就可以用一下了。
然后接下来开始对这个进行改进,来制作可以高电平触发的,或者可以选择高低电平触发。

后续制作:

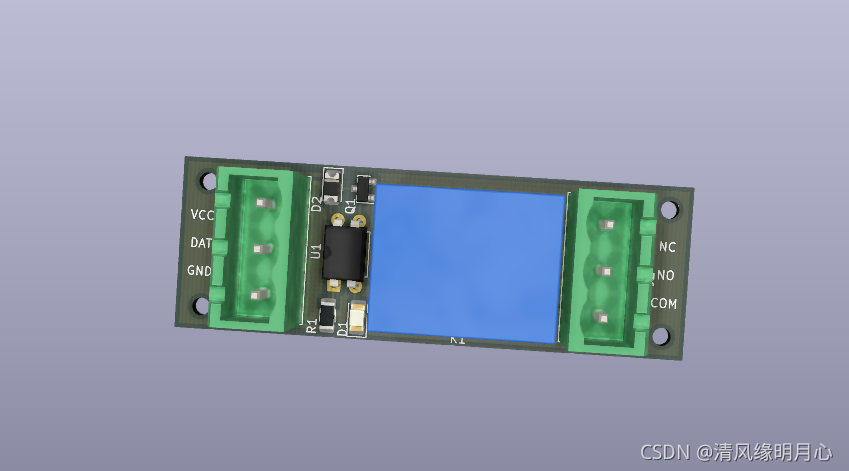

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

写在了自己的博客中。
