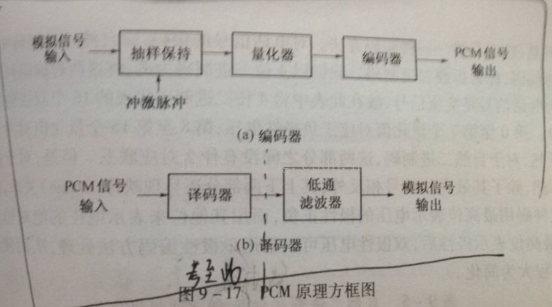

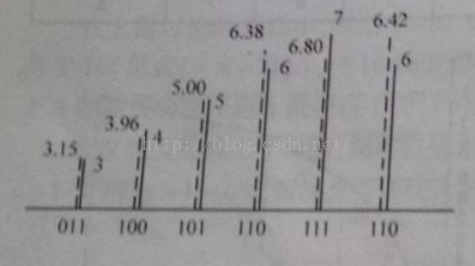

通常把模拟信号抽样、量化,直到转化为二进制符号的基本过程称为脉冲编码制(Pulse Code Modulation PCM),简称脉码调制

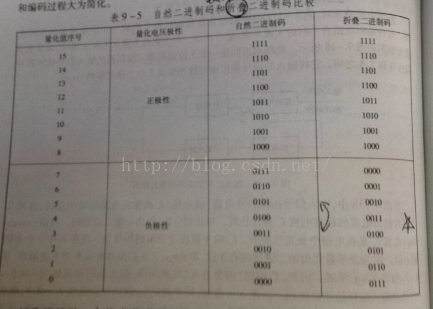

》自然二进制码和折叠二进制码
按照自然规律排列的0,1,10,11,110,111,1000,1001.。。为自然二进制码,对电话号码编码常用折叠二进制码
编码方式如下图
折叠码除了能表示负极性,而且误码对于小电压影响较小,如0000变为1000误差仅为1,由于语音信号小电压出现概率较大,所以折叠码有利于
减小话音信号的平均量化噪声。
在语音通话中,通常采用8位的PCM编码就能保证满意的通信质量,下面介绍我国采用的13折线法
在13折线法中采用的折叠码有8位,其中第一位c1表示量化极性的正负,后面的7位分为段落码和段内码两部分,用于表示量化值得绝对值
其中个第2~4位(c2c3c4)为段落码,可以表示8种斜率的段落,其他4位c5~c8为段内码,可以表示每一段落内的16种量化电平。段内吗代表
的16个量化电平是均匀划分的。所以,这7位码总能表示2^7=128种量化值
下面给出编码规则
具体用例
1.在PCM系统中采用13折线8位二进制码,已知编码器输入信号范围+-5V,最小量化间隔为1个量化单位。求:
(1)当输入抽样脉冲幅度为3.984375 V时编码器的输出码组,并计算量化误差
(2)写出对于该七位码(不包括极性码)的均匀化11线性码
(3)译码电平和译码后的量化误差
若已知量化值为1150,量化后的值(取中间)为1120求得量化误差为1150-1120=30(实际-量化)量化单位
则,若电压区间为-5~5V的话,计算量化误差如下:
