sFlow-rt 3.0流量监控工具安装部署及简单实验

首先我敢说，现在网上没有谁的文章比我这篇实验记录更加全面。在做这个实验的过程中遇到了许多问题已经解决了，看了许多博客写的内容要不就是工具太落伍了，要不就是条理不清晰，要不就是省略了重要步骤，初学者看了很容易掉坑里，因而我想借这篇文章帮助初学者少走弯路，开心愉快地做完流量监控的小实验。

以下是正文。。。。。。。

简介

sFlow流量监控工具由sFlow Agent和sFlow Collector两部分组成。

sFlow Agent作为客户端，一般内嵌于网络转发设备（如交换机、路由器），通过获取本设备上的接口统计信息和数据信息，将信息封装成sFlow报文，当sFlow报文缓冲区满或是在sFlow报文缓存时间（缓存时间为1秒）超时后，sFlow Agent会将sFlow报文发送到指定的Collector。

sFlow Collector作为远端服务器，负责对sFlow报文分析、汇总、生成流量报告。

sFlow-RT 3.0 安装

点击链接跳转至官方sFlow-rt安装包

安装的步骤很简单，只需要在Linux命令终端按以下顺序执行命令即可完成sFlow-rt的安装

wget http://www.inmon.com/products/sFlow-RT/sflow-rt.tar.gz
tar -xvzf sflow-rt.tar.gz
cd sflow-rt

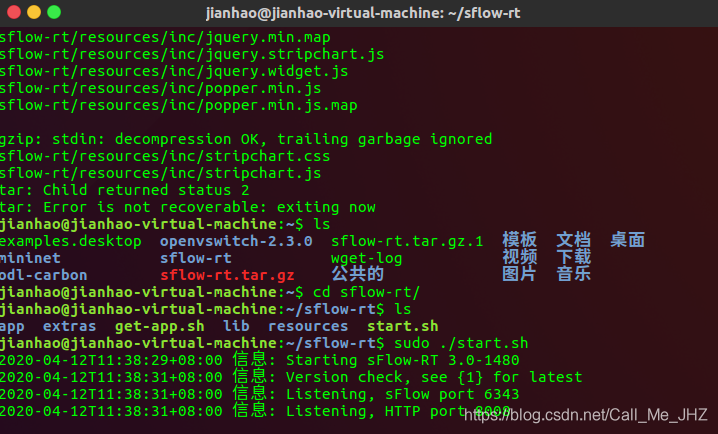

./start.sh

强烈吐槽一下，用wget的方式下载安装包真的是巨慢无比，可以用迅雷或IDM下载器试试，虽然速度依然慢，但是还是可以接受。

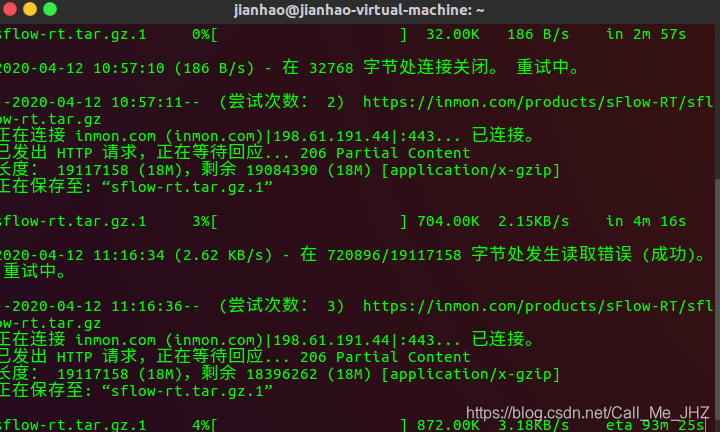

wget下载

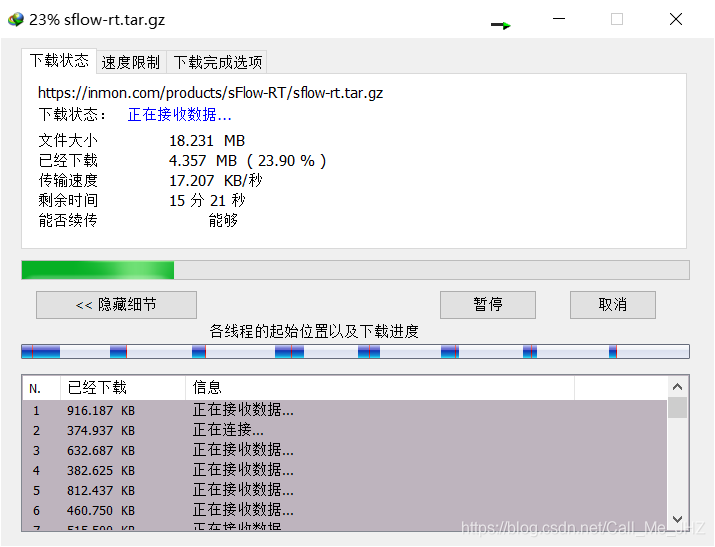

IDM下载

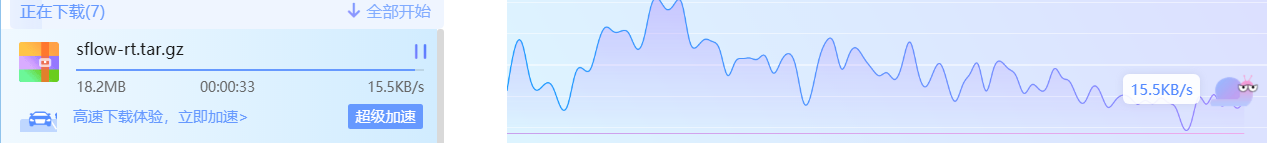

迅雷下载

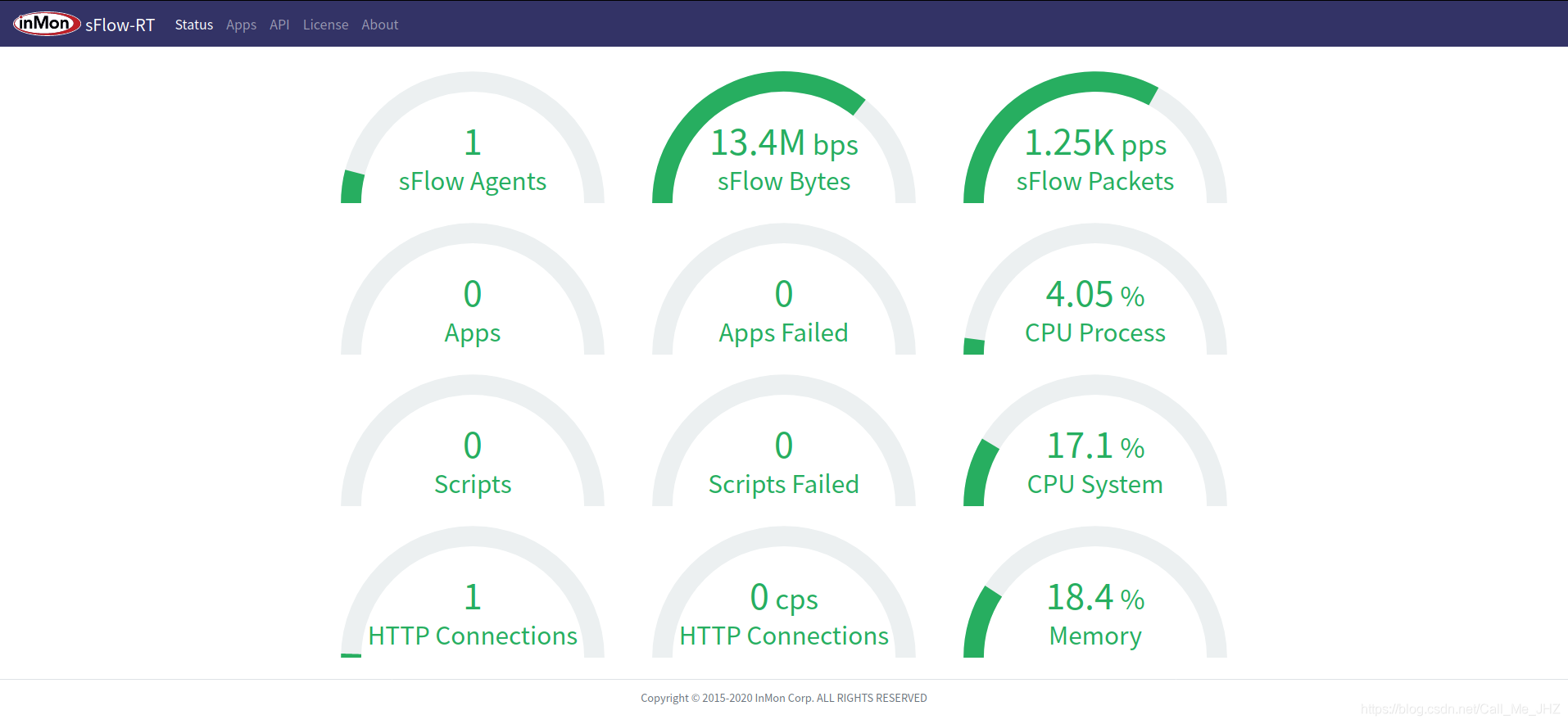

打开网址http://127.0.0.1:8008

sFlow-RT 3.0版本具有简化的用户界面，该界面专注于管理sFlow-RT分析软件和已安装的应用程序的性能所需的指标。可以使用一些应用程序来替代前2.3版本中的功能。下面的说明了如何安装sFlow-RT 3.0基本的数据探索应用程序。

安装docker
具体安装教程查看：如何在Ubuntu上安装Docker

安装应用程序

mkdir app
docker run -v $PWD/app:/sflow-rt/app --entrypoint /sflow-rt/get-app.sh sflow/sflow-rt sflow-rt flow-trend
docker run -v $PWD/app:/sflow-rt/app --entrypoint /sflow-rt/get-app.sh sflow/sflow-rt sflow-rt browse-metrics
docker run -v $PWD/app:/sflow-rt/app -p 6343:6343/udp -p 8008:8008 sflow/sflow-rt

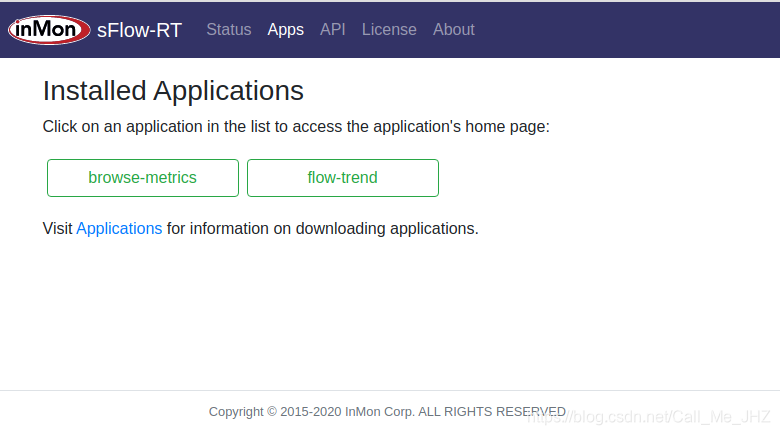

可以在端口127.0.0.1:8008上访问产品用户界面参考文档：sFlow-rt 3.0的app安装教程：sFlow-RT 3.0 released

sFlow-RT 3.0部署及简单实验

1.在两台Linux虚拟主机上部署

系统前提：两台Linux虚拟机A和B，至少有一台虚拟机配备好Mininet环境和OpenVSwitch交换机，以下假设只要虚拟机A符合该条件。在虚拟机B中安装并开启sFlow,在浏览器中打开http://localhost:8008查看端口的采样参数。在本实验中虚拟机A的角色是作为sFlow Agent，虚拟机B则为sFlow Collector。

在虚拟机A中输入以下命令开启Mininet虚拟拓扑网络，为简单起见使用默认的拓扑结构。

sudo mn

在虚拟机A中打开新终端输入以下命令配置sFlow Agent：

sudo su

ovs-vsctl -- --id=@sflow create sflow agent=eth0 target=\"192.168.221.128:6343\" header=128 sampling=10 polling=1 -- set bridge s1 sflow=@sflow

命令参数agent是要监听的网卡，target是sflow collector所在的ip地址和sflow默认端口6343，虚拟机B的ip地址为192.168.221.128，bridge设定需要监听的交换机。

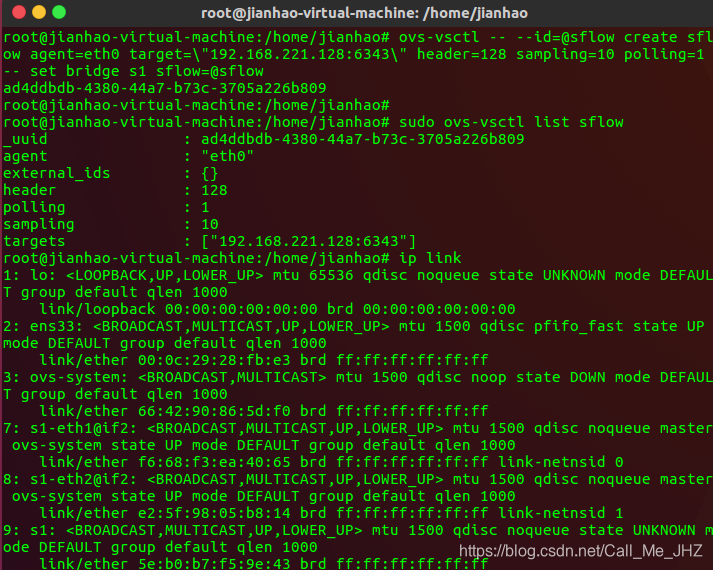

通过以下命令可以查询一下配置好的agent信息和链路状态。

sudo ovs-vsctl list sflow
ip link

回到虚拟机A的Mininet终端输入以下命令，模拟产生网络流量。

//洪泛
h1 ping -f h2
//大数据包
iperf h1 h2

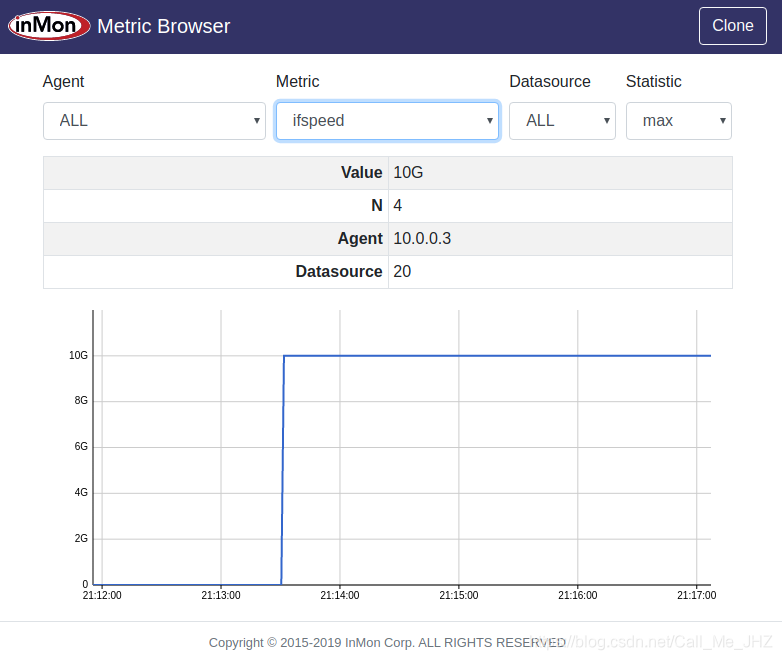

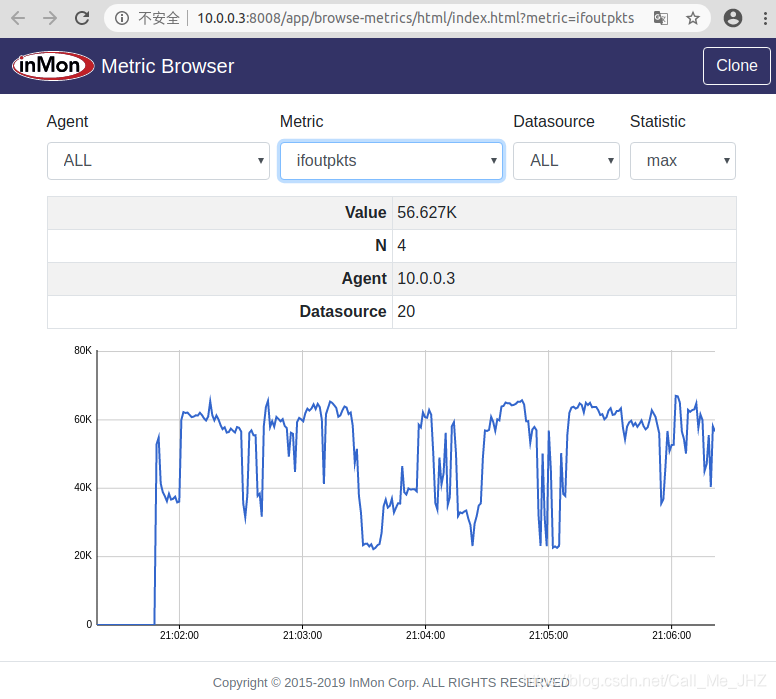

切换到虚拟机B在Collector Web界面查看监控结果，查看sFlow采样情况。

2.在一台Linux虚拟机上部署（通过mininet内的两台虚拟主机实现部署）

输入以下命令开启Mininet虚拟拓扑网络，为简单起见使用默认的拓扑结构。

sudo mn

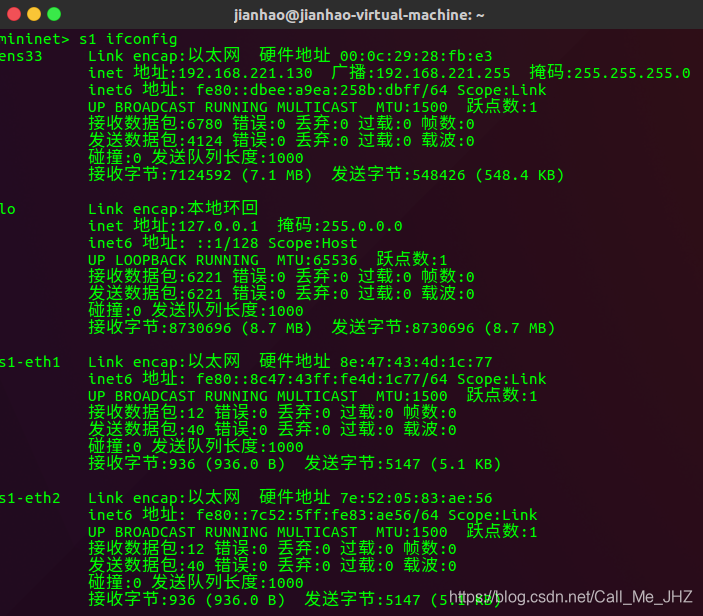

网桥s1无IP，通过ens33端口是无法监控到Mininet内部两个主机的ping测试。因此需要把eth0端口IP复制给s1，由s1端口作为sFlow Agent来监听，开启一个新终端

sudo ifconfig ens33 0 up
sudo ovs-vsctl add-port s1 ens33
sudo ifconfig s1 10.0.0.3 netmask 255.255.255.0
sudo route add default gw 10.0.0.1

route -n

sudo ovs-vsctl -- --id=@sflow create sFlow agent=s1 target=\"10.0.0.3:6343\"  header=128  sampling=64 polling=1 -- set bridge s1 sflow=@sflow

待sFlow Agent配置好后，会生成一个UUID。

• agent：虚拟机对应的某个监控流量的网卡，本实验用s1网卡产生和监控流量
• target：sFlow Collector的IP，默认端口6343；（同一台主机所以也设置为10.0.0.3，不同主机就是不同的ip）
• bridge：需要开启sflow的网桥

在Mininet终端输入以下命令，模拟产生网络流量

h1 ping -f h2

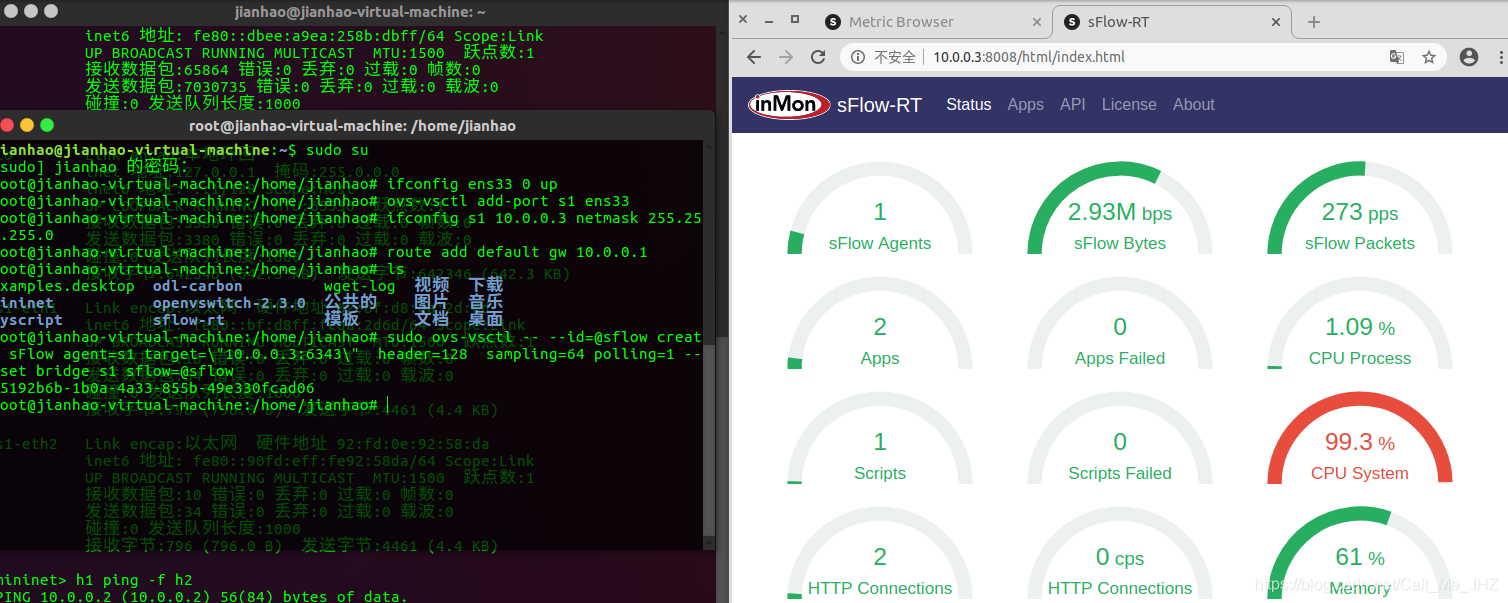

登录sFlow Collector Web页面 ip地址为:http://10.0.0.3:8008/agents/html，查看agents中可知已将虚拟机（10.0.0.3）已加到被监控对象中，通过上述操作步骤，也可以监控多个
