一. 代码思路

作业要求为：
1. 单片机1按键按下发送字符/字符串，单片机2接收并显示接收到的字符/字符串
2. 按键可以一次发送一个字符，也可以按下一次发送整条字符串
3. 要求16位数码管可以显示学号的后两位
4. 发送内容为：学号+姓名的拼音（学号在前姓名在后）

根据作业要求可以将任务进行分解：
1. 单片机1button按下后发送字符串
2. 单片机2接收字符串并存储在数组
3. 数码管显示学号后两位

二. 编写代码

根据分解任务来编写相关代码，可以先将大框架（串口通信的初始化函数）写好。

1. 发送端

首先发送端单片机要完成的任务是将字符串通过串口通信进行发送，内容较为简单。

#include <reg51.h>

sbit button = P1^0;
unsigned char Student_Info[] = "2238010044 CaoJie";
unsigned char i,j;
bit flag = 0;

//串口初始化函数
void Serial_Init()
{
	TMOD = 0x20;
	TH1 = 0xfd;
	SCON = 0x50;
	TR1 = 1;
}

//发送函数
void Tran_Info()
{
	for(i=0;i<18;i++)
	{
		SBUF = Student_Info[i];
		while(TI == 0);
		TI = 0;
	}
}

void main()
{
	Serial_Init();
	while(1)
	{
		if(button == 0 && flag == 0)
		{
			flag = 1;
		}
		if(flag == 1 && button == 1)
		{
			flag = 0;
			Tran_Info();
		}
	}
}

这里面需要强调的是，由于需要使用按键，所以需要进行消抖操作，但是串口对于按键极为敏感，所以使用软件延时消抖的方法并不是很好，所以这里采取了标志位消抖。具体可见51单片机Proteus仿真_51单片机仿真-CSDN博客中按键部分。

2. 接收端

#include <reg51.h>
#include <stdio.h>

#define REC_SIZE 18
unsigned char rec[REC_SIZE];
unsigned char Rec_Index = 0;
bit Rec_Flag = 0;

//共阴极数码管段码表
unsigned char Seg_Buf[] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f};

//串口初始化函数
void Serial_Init()
{
    TMOD = 0x20;
    TH1 = 0xFD;
    SCON = 0x50;
    TR1 = 1;
}

//接收函数
void Rec_Info()
{
    if (RI == 1)
    {
        RI = 0;
        rec[Rec_Index++] = SBUF;
        if (Rec_Index >= REC_SIZE)
        {
            Rec_Index = 0;
            Rec_Flag = 1;
        }
    }
}

//低延时提高刷新率
void Delay()
{
    unsigned int i;
    for(i = 0; i < 10; i++);
}

//数码管显示函数
void Seg_Disp()
{
    unsigned char digit1, digit2;

    if (Rec_Flag)
    {
        digit1 = rec[8] - '0';
        digit2 = rec[9] - '0';

        P1 = Seg_Buf[digit1];
        P2 = 0x02;
        Delay();

        P1 = Seg_Buf[digit2];
        P2 = 0x01;
        Delay();
    }
}

void main()
{
    Serial_Init();
    while(1)
    {
        Rec_Info();
        Seg_Disp();
    }
}

接收端涉及到单片机接收以及数码管显示的问题。

为了接收单片机1发送的字符串，我们同样可以采取数组进行接收，在接收的时候需要注意发送一位接收一位，所以在接收函数中一定要将数组递增，否则会报错。

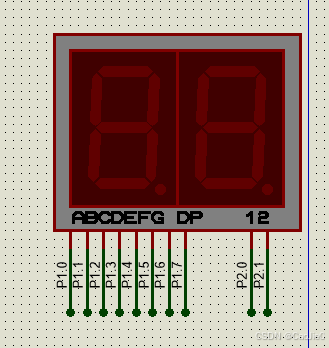

由于我们需要对两位数进行显示，所以可以采用Proteus中的7SEG-MPX2-CC两位数码管进行显示。后缀CC表示共阴极，CA表示共阳极，两种方法的段码表不同，这里采取了共阴极的方法。

该数码管的使用方法为：A-DP采取段码方法进行显示，1和2分别对应了第一个数码管和第二个数码管，当给P2.0低电平时，第一个数码管亮，给P2.1低电平时，第二个数码管亮。相关数码管的知识可见博客51单片机Proteus仿真_51单片机仿真-CSDN博客数码管部分。

那么我们需要将接收到的数组的其中第9位和第10位取出来然后送给数码管，由于接收到都是字符，所以可以直接将字符减去字符'0'，就可以得到每个字符对应的数字。然后将数字对应到段码表中即可。

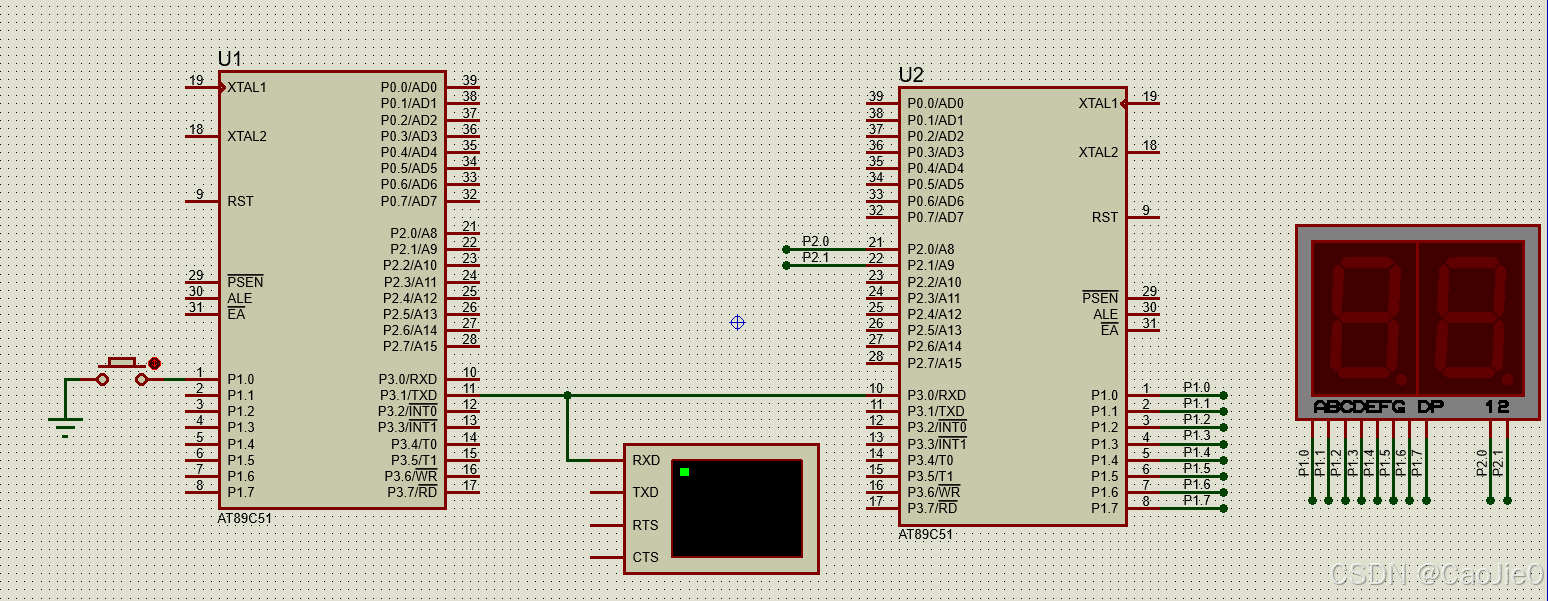

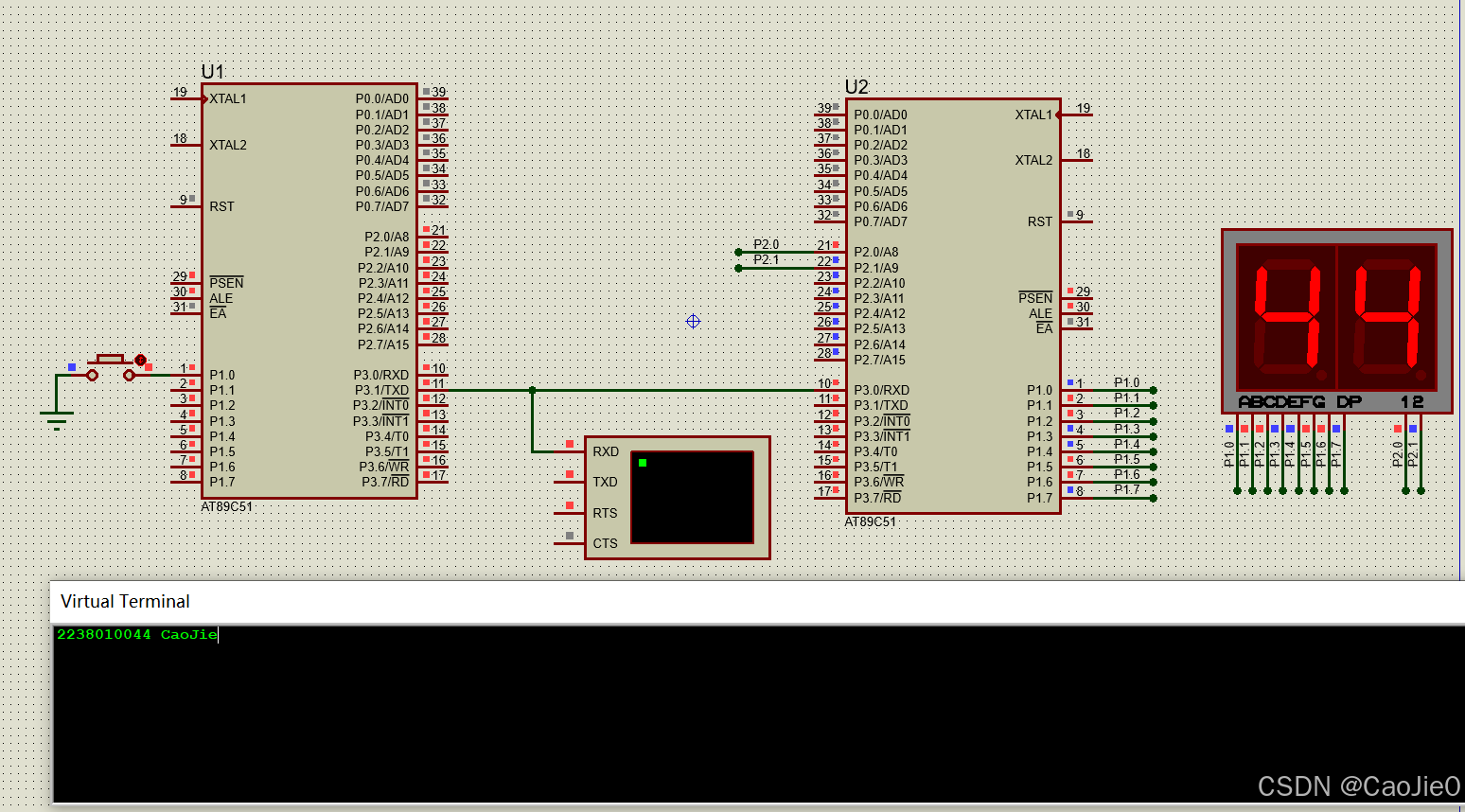

三. Proteus仿真电路图

在实际仿真中，由于数码管接收数据需要一定时间，如果将数码管的刷新频率降到很低，大家会发现一个现象：数码管显示有错。这是因为我们先要实现一种视觉暂留的效果，通过快速的数码管交替显示来实现两位数码管同时显示，但是由于数码管接收需要一定的时间，如果数码管还没有接收到下一个要显示的数值就已经切换，那么会导致数码管接收的值可能存在不定态，造成数码管显示出错。所以可以将延时函数改成150ms，这样就可以避免数码管接受数值出错，但是大家又会发现数码管无法同时显示。

为了解决上面的问题，大家可以使用两个数码管，通过BCD码进行4控制8，这样一个Px端口就可以控制两个数码管，避免了端口浪费。
