点滴报警器——红外检测模块

平时我们在输液时常常有这样的苦恼，就是每当快输完的时候就十分紧张。而且平时感冒的时候，输入的药物大多有安眠的成分，这样导致我们极有可能因为睡觉忘记了输液完成，从而导致一些异常后果。
因此设计一个简单的易用的输液检测装置很有必要。这部分为核心板块——红外检测模块。

第一部分——检测模块

目前有已经集成度很高的红外模块，图片如下：

其特点是即插即用，有GND，VCC，OUT三个排针，内部有一个lm393芯片（作用是一个电压比较器），当连上电源以后，如果有一个不透明物体从中间穿过，out端会输出一个低电平。
优点:使用简单
缺点：中间间距太小，而且只对不透明物体有响应，对于透明的物体则没有效果。这就意味着我们能难利用这个现成的模块来对输液的滴速和输液完成的状态进行检测。

于是我们选择自己设计电路来完成检测模块，使用的元器件如下图：

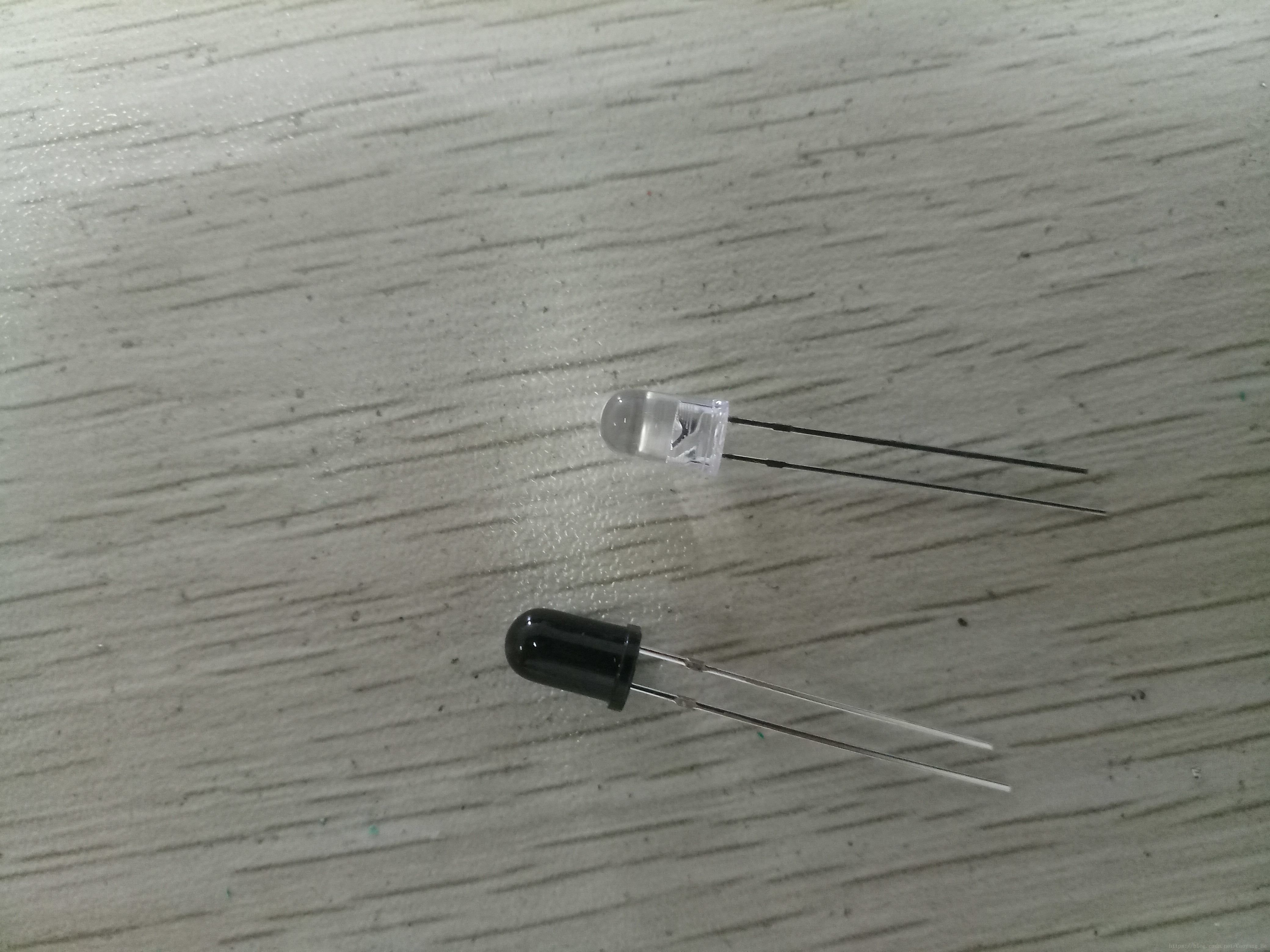

这是一对红外对管，其中白色的为红外发射管，黑色的为红外接收管，红外发出的光肉眼不可见，其本质是一个发光二极管。而黑色的为一个受光三极管。
于是我们设计的电路如下：
