CAD-2022 快捷键操作总结

【鼠标左键】

主要用于（点击）选择物体；    按esc键可以取消选中物体；

鼠标左键框选某个物体时：从左至右必须框选住整个物体；从右至左只需要触碰住物体即可框选住；点击鼠标后一直不松手，鼠标划定的区域可自由框选住区域内的物体；

【鼠标中键】

滚动时：画面会放大和缩小

按压-拖动时：会拖拽着画面移动

快速点击鼠标中键2次：将图案放大至合适的尺寸，并居中呈现

【键盘空格键 / 回车（enter）键】

表示“确定”的意思

【ctrl + s】----保存

【 L/l + 空格 】----画直线

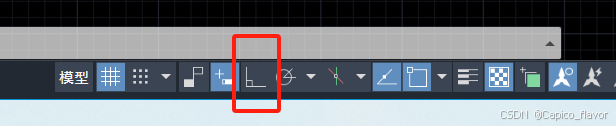

【正交开关：画直线的过程中点击这个图标，会使直线横着延申/竖着延申】

【L/l+空格+选取第一个点&方向+输入3000+esc】----画长度为3000 mm的直线；

【xl+空格】----画无限长度的线；选取任何角度点一下就是一根无限长的线，如果想终止不画了，点esc退出即可

【选中目标物体+输入e+空格】----将目标物体删除

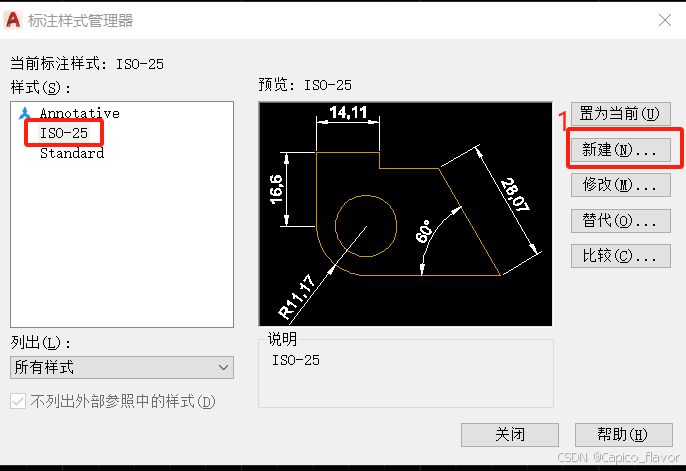

【 d/D + 空格 】----打开“标注样式管理器”

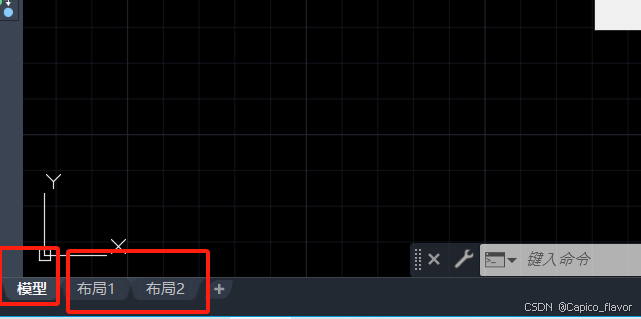

左下角的“模型”界面里比例是不固定的，可能为1：1，可能为1：5，可能为1：10等等；但是“布局”界面里，比例只能为1：1；

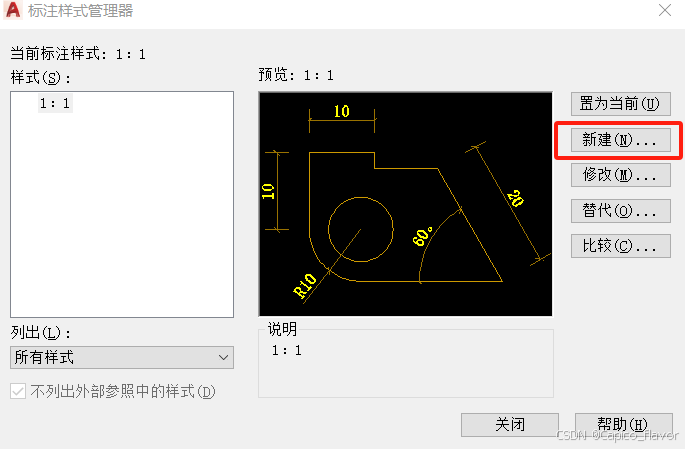

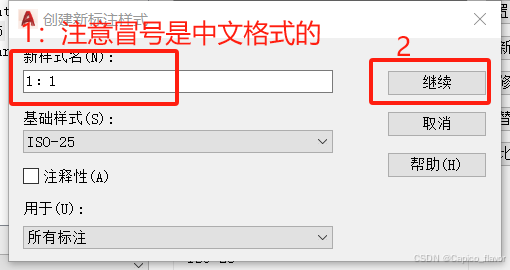

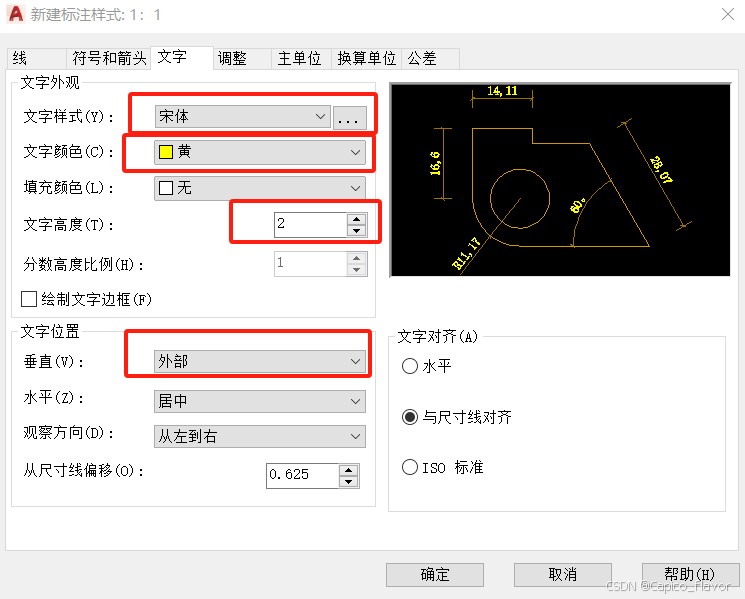

【1：1比例画图】需要先打开“标注样式管理器”

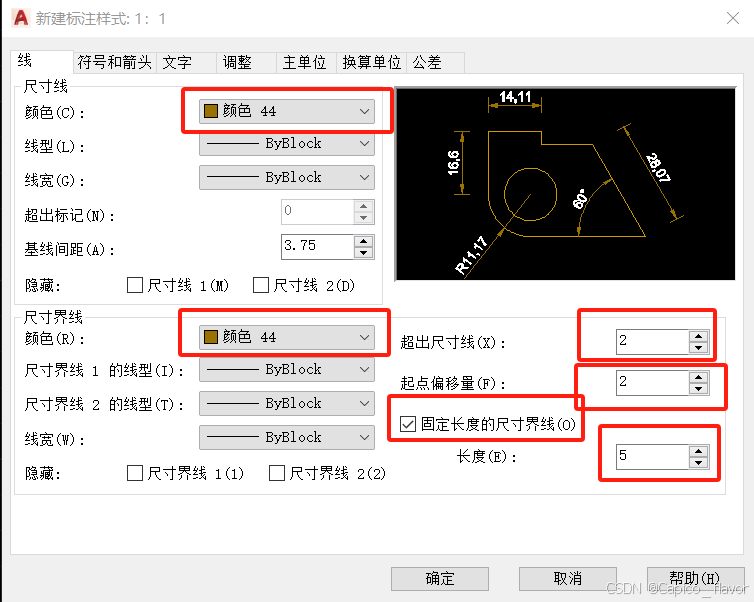

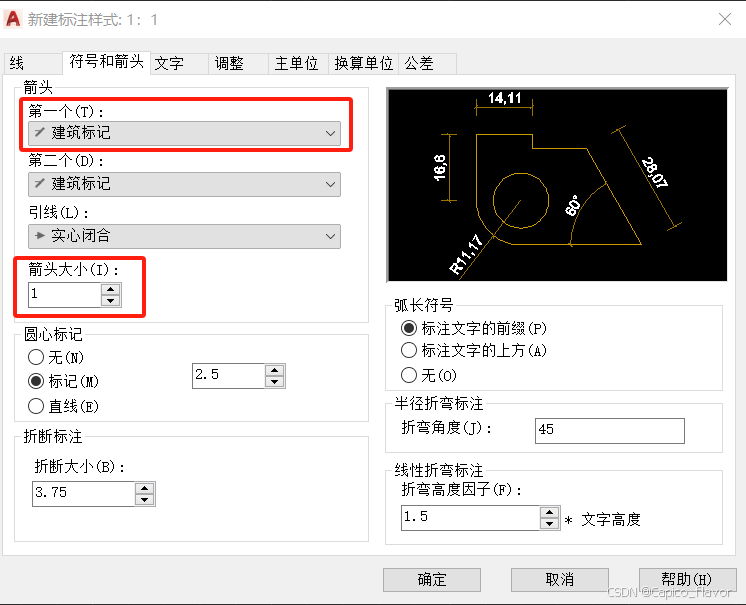

参数这样设置成如下格式：

【dli+空格+选取直线线段的起点和终点两个位置】----给该条直线打标注（量某条直线的长度），下图黄色线为标注线；

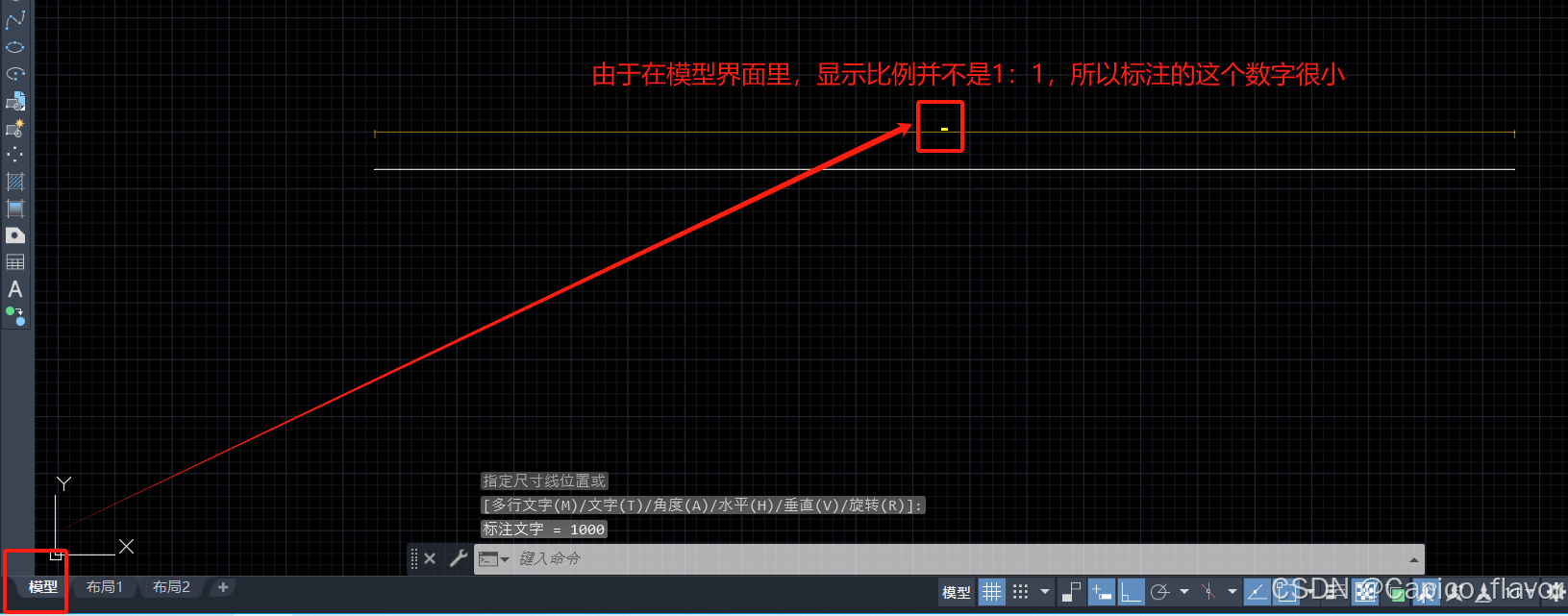

上图比例标注应该在布局界面中使用，那么在模型界面中怎么使用呢？见下面操作步骤；

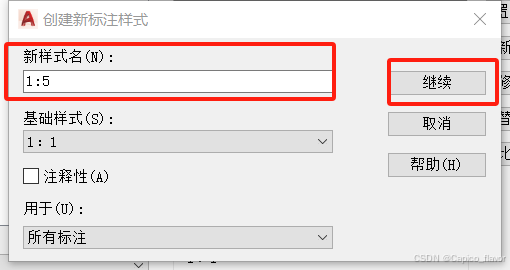

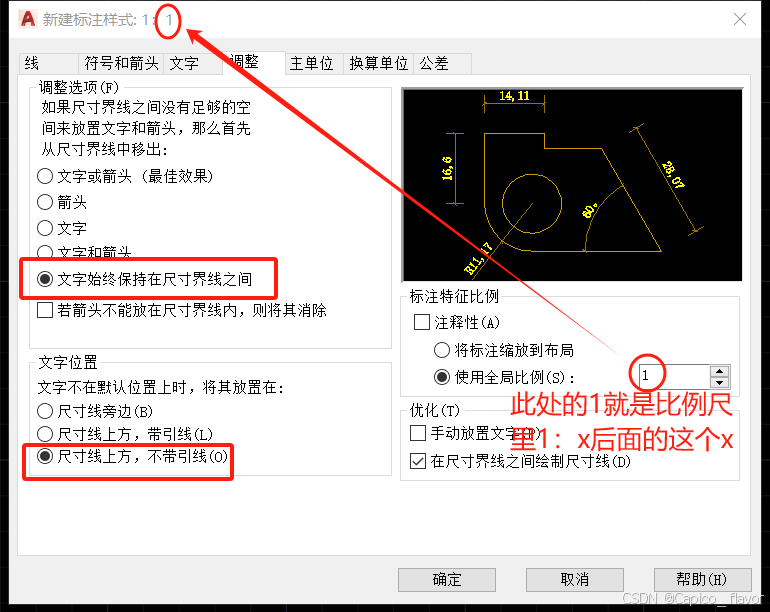

首先打开“标注样式管理器”

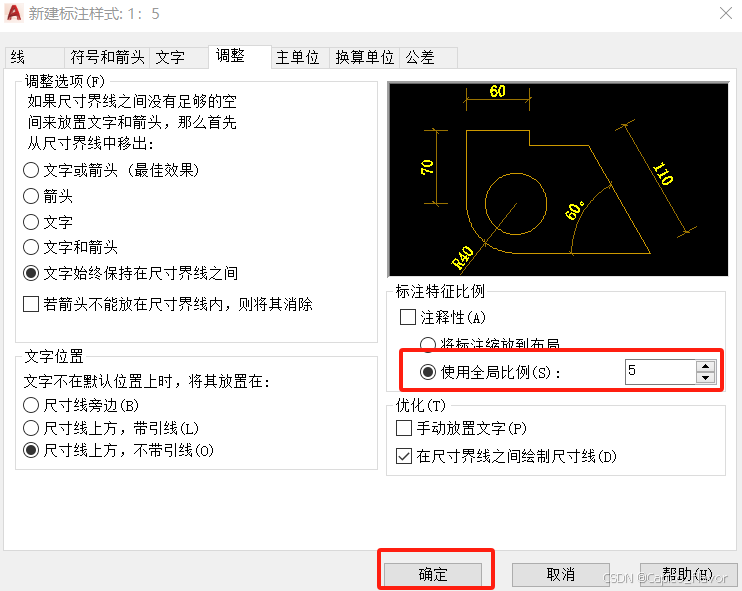

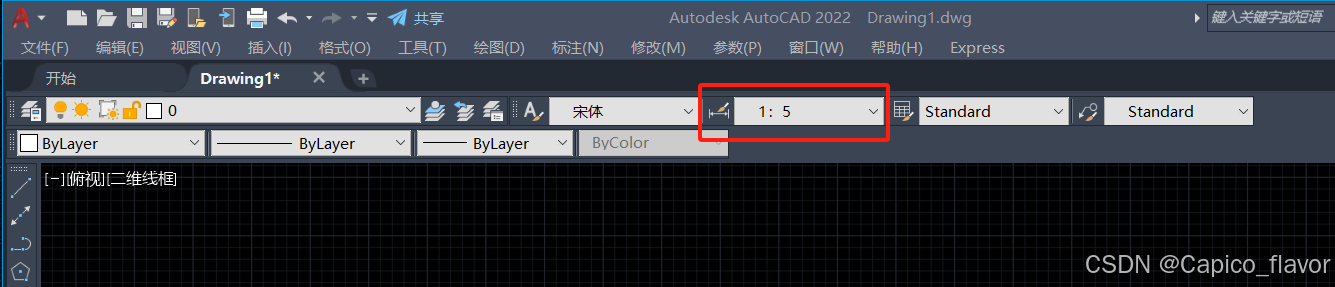

设置完后，在下图这个按钮处可以切换比例尺选项：

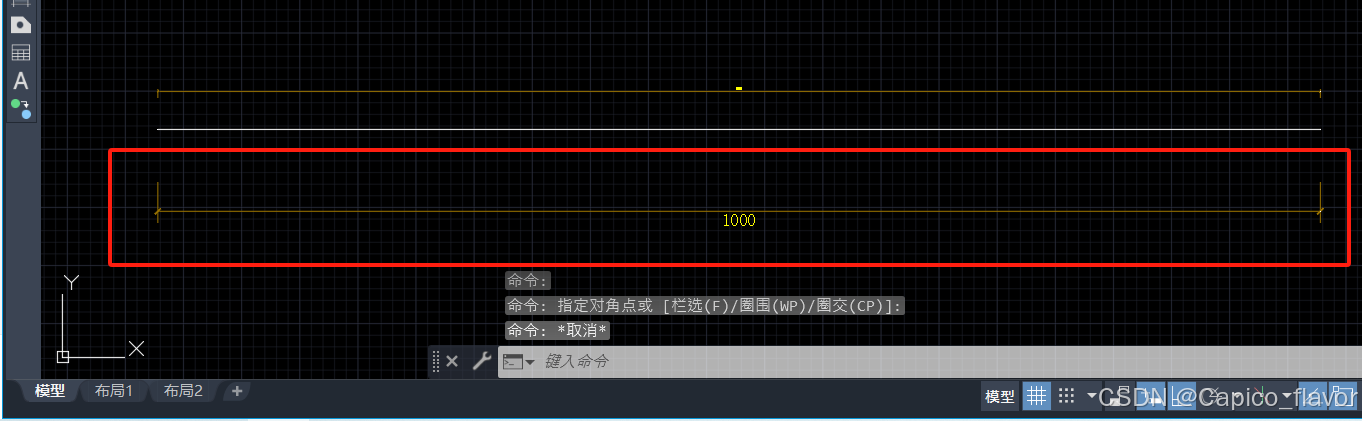

使用1:5的比例尺再次对相同的直线进行标注，效果如下：

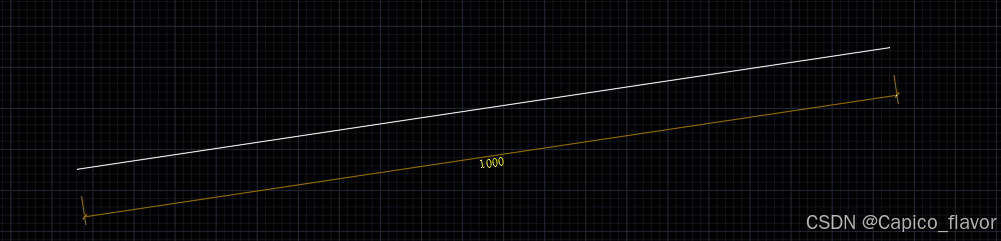

【dal+空格】----对斜线长度进行标注，示例如下图：

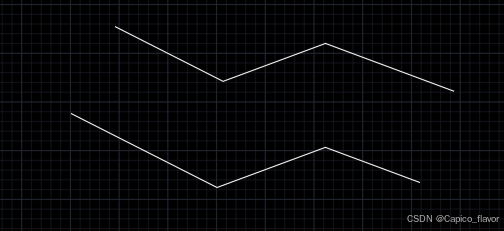

【pl+空格】----画多段线，这个多段线是整体的；（"l+空格"命令画出的多段线是离散的）

多段线的宽度是可调的，如下图所示：

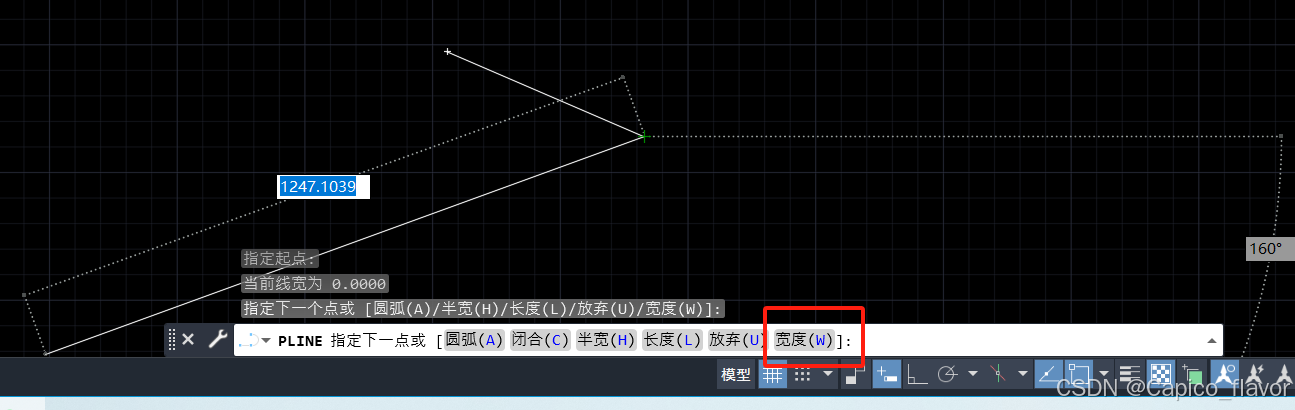

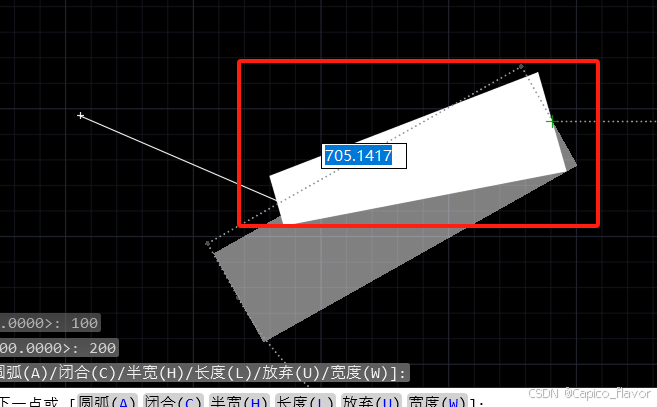

pl+空格，画出其中一小段线后，点击"宽度（w）"，输入起始宽度和终止宽度，再画线的效果如下（往后线段的宽度均以终止宽度这个数据为准）：

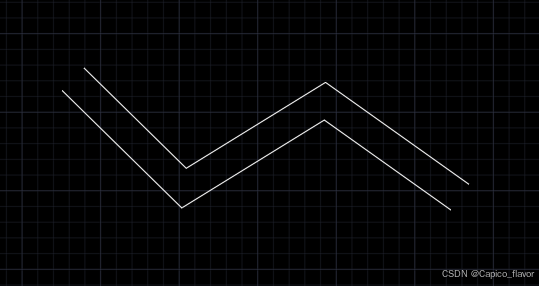

【ml+空格】----画多条线段，如下图所示：

如何改变上图中两条平行线的间距呢？

ml+空格----s+空格----输入目标间距（假设为500）+空格----j+空格----对正类型设置为"无"

即可开始绘制间距为500的平行线，如下图所示：

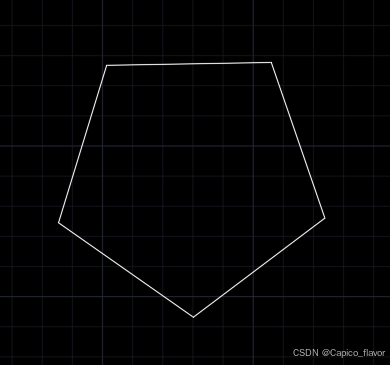

【pol+空格+数字n+选中心点+内接于圆（多边形在圆里）/外切于圆（多边形在圆外）+输入半径的值a】----画半径为a的n边形（当n=5时，如下图）

【c+空格+选圆心+输入半径值a】----画半径为a的圆

【rec+空格+鼠标点一下（选取起始位置）+d+空格+输入长度a+空格+输入长度b+空格+鼠标左键再点击一下】----画出一个长为a、宽为b的矩形

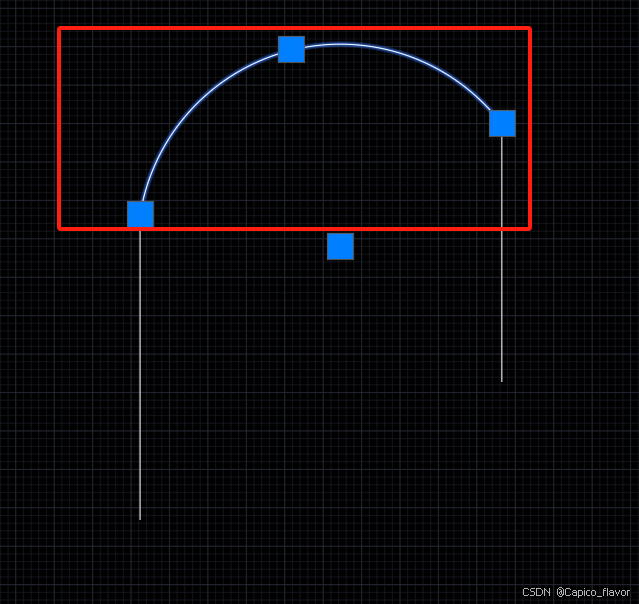

【a+空格】----目标两条线之间的弧线，如下图所示；

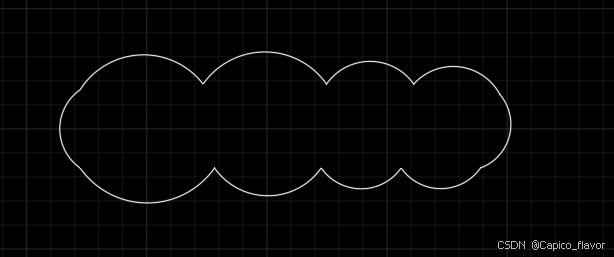

【revc+空格】----画云状的线条，如下图所示：

【el+空格】----画椭圆；（一般画椭圆时，要借助长方形进行辅助构造椭圆）

【i+空格+选择"库"里的内容】----插入现成的块；

【er+空格+"附着图像"】----将图片插入到在CAD里，且使得插入的图片经放大后非常高清；

但是注意，er法插入图片进行使用时，这个过程中必须保证原图片不被篡改或者被删除，否则cad里插入的图片也会被篡改或者消失。

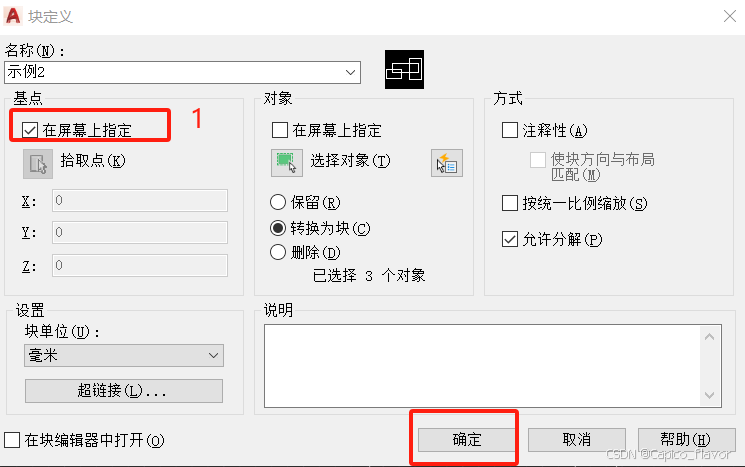

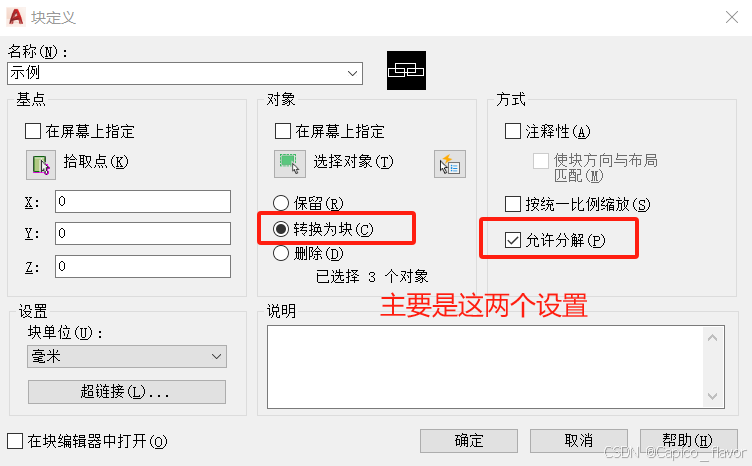

【选中目标物体+B+空格+保持如下截图的设置（设置中文/英文名称均可，但是不能出现符号）-设置好后点“确定”】----创建块；

补充：

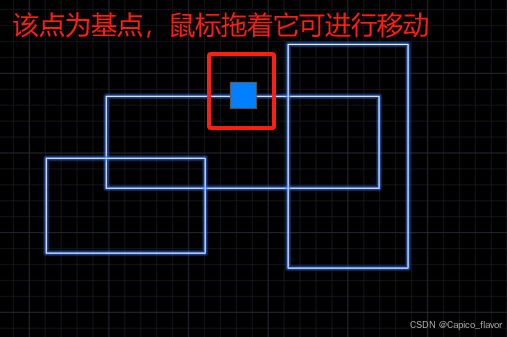

可以设置基点，用鼠标点击“基点”可以拖着块进行移动。

【选中目标的块+输入"x"+空格】----将目标块分解；

（也可以对某个封闭的图形、或整体的一条多段线进行分解；如对矩形进行分解，矩形会被分解为4条线）

【po+空格】----画点；

由于画出的点太小。可以在主页面这样进行设置：格式-点样式-（选择第二行第三列的样式后，点“确定”）。这样设置完后，再使用“po+空格”快捷键进行画点。

【re+空格】----刷新界面；可以使画出的点相应的调整大或调整小；

【使用快捷键H填充区域略复杂，详细操作如下】

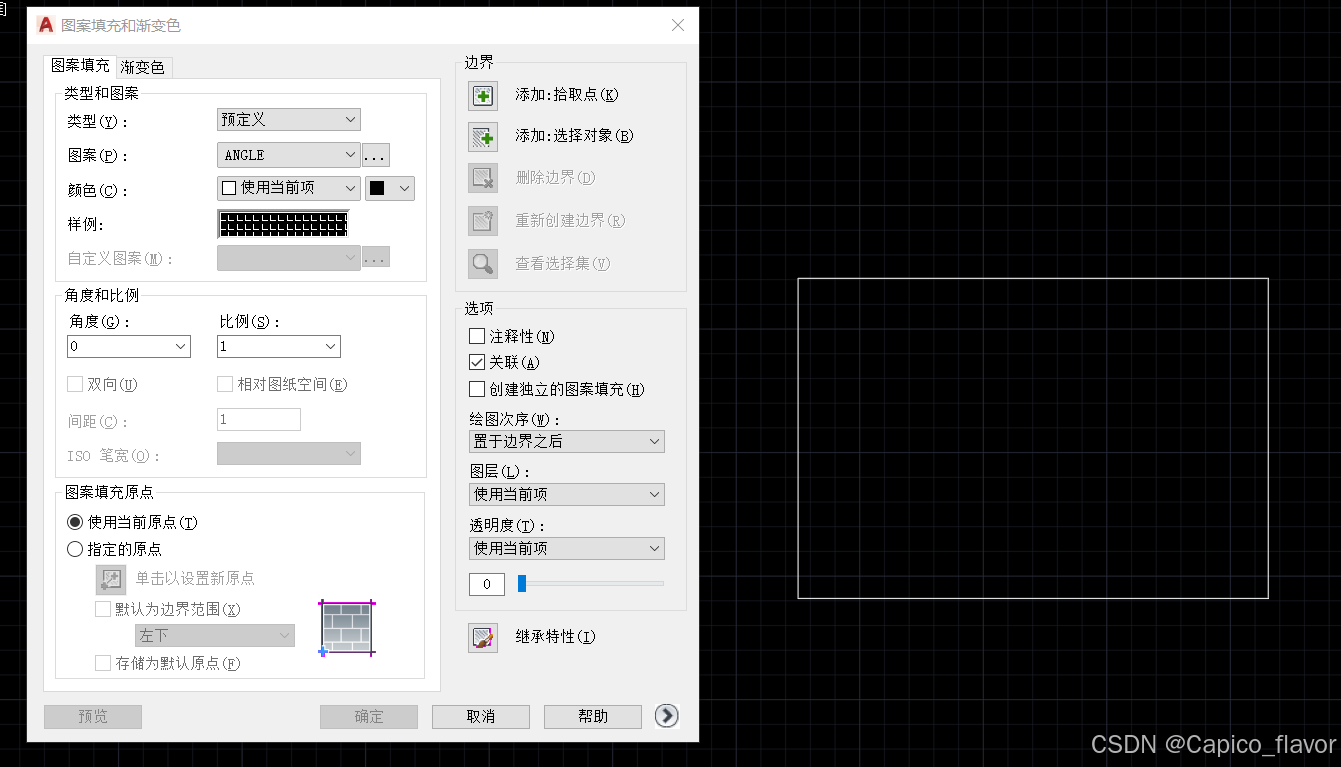

（1）先画一个矩形；然后在矩形区域内：h+空格，结果如下：

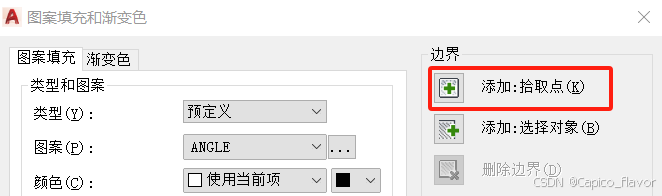

（2）此处选择拾取点

（也可点击第二项的“选择对象”）

（3）在矩形区域内单击一下；结束后点击空格：

（若选择的是对象，那么此时应该完全选中物体所有的线）

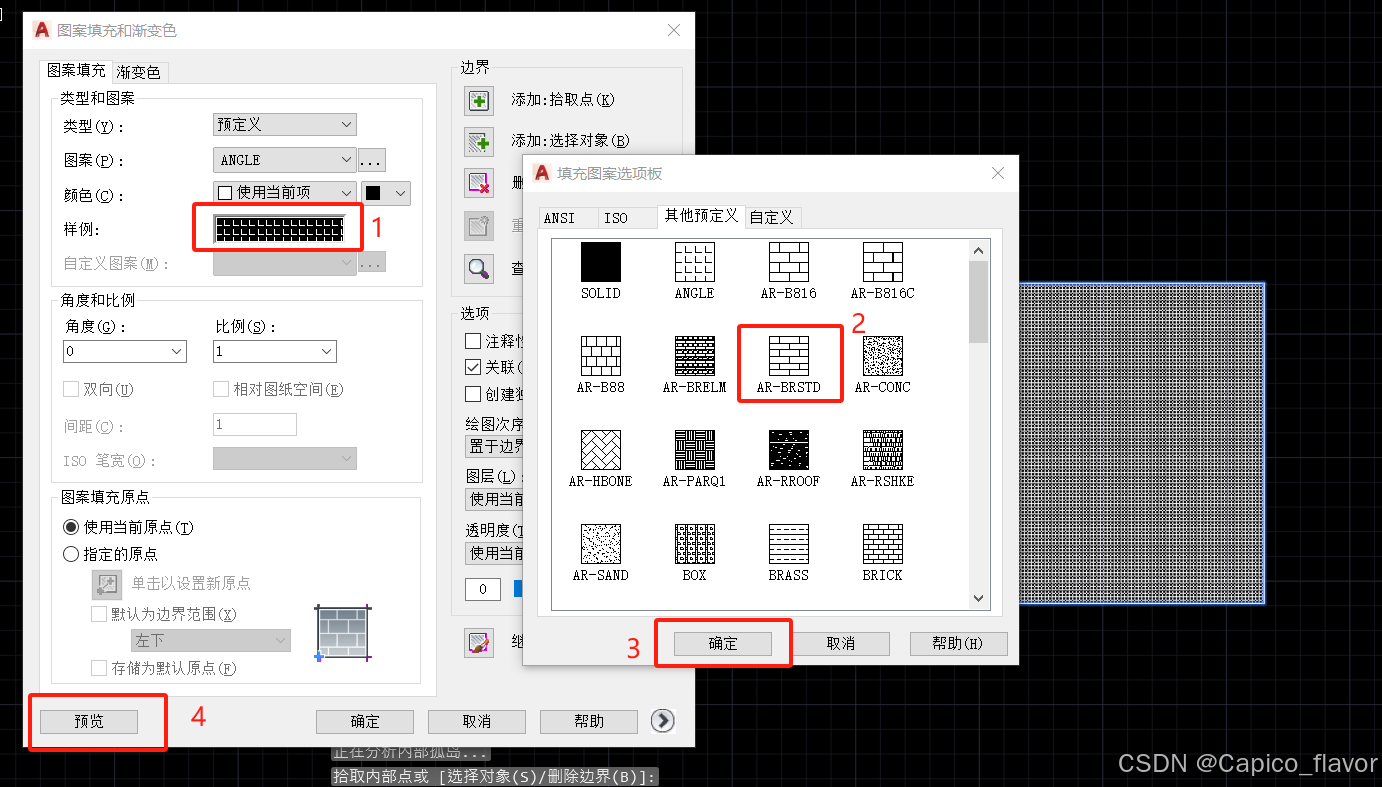

（4）先选取其中一个样例

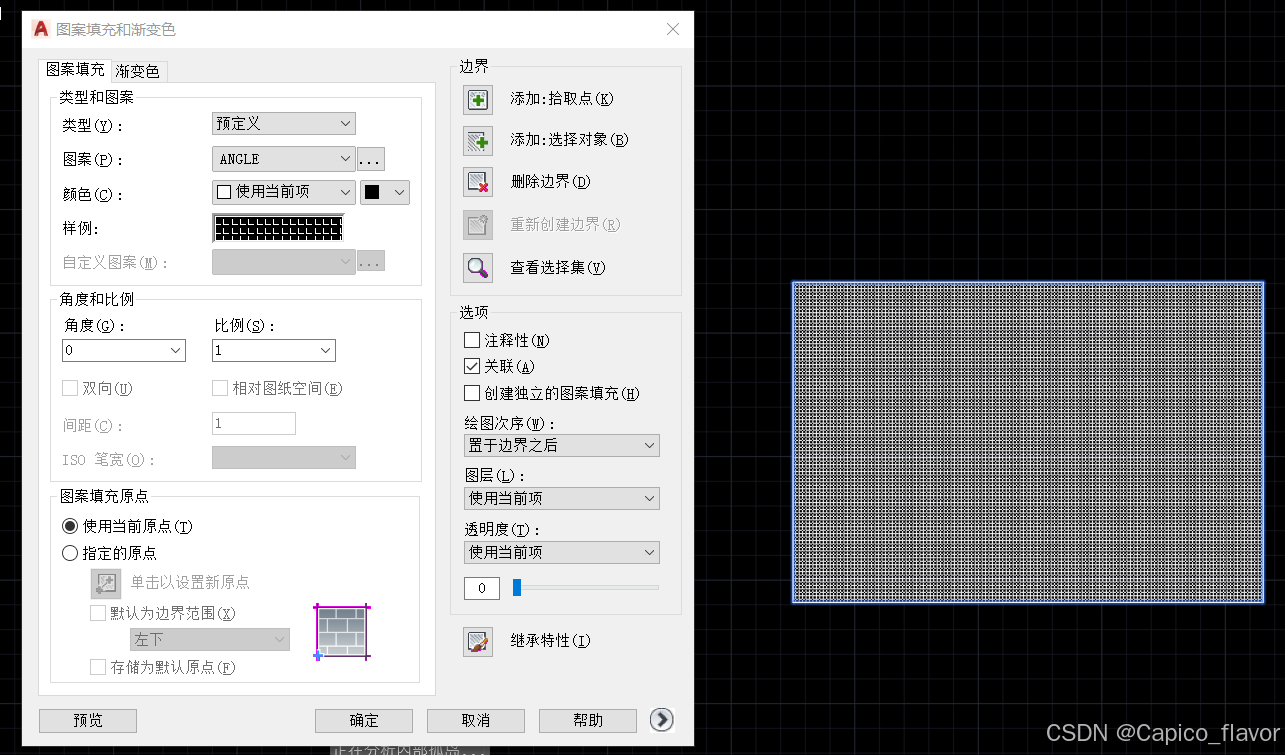

（5）发现预览效果显示图案太密集了：

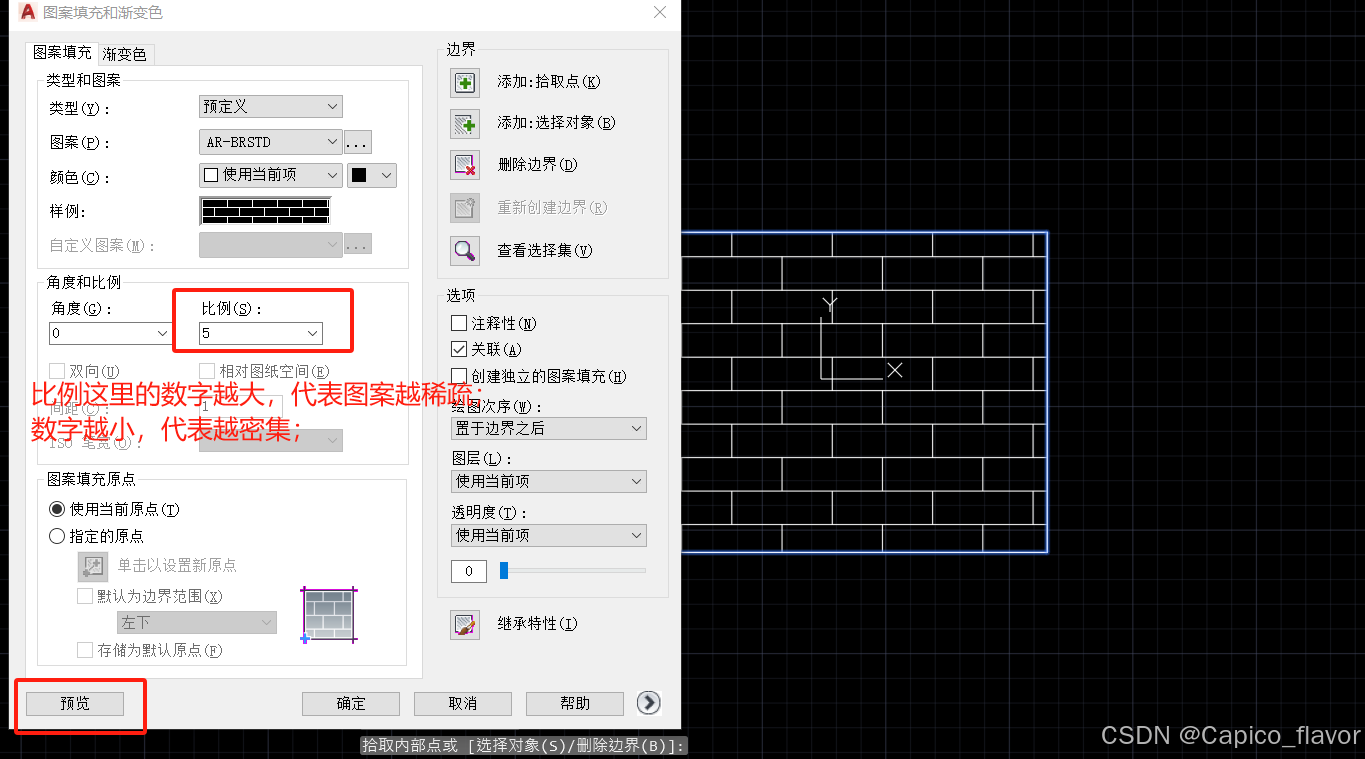

（6）继续点击空格，修改比例数值（每个图案最佳填充比例数值是不同的），结束后点击预览

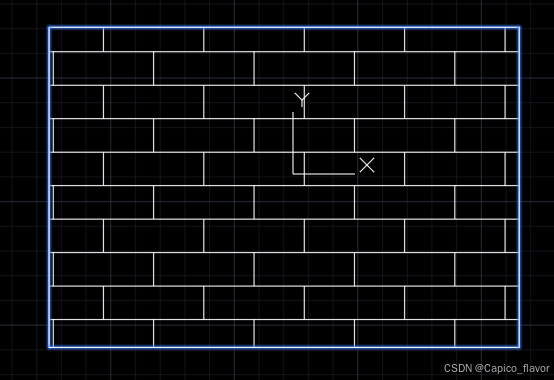

（7）修改后效果如下：

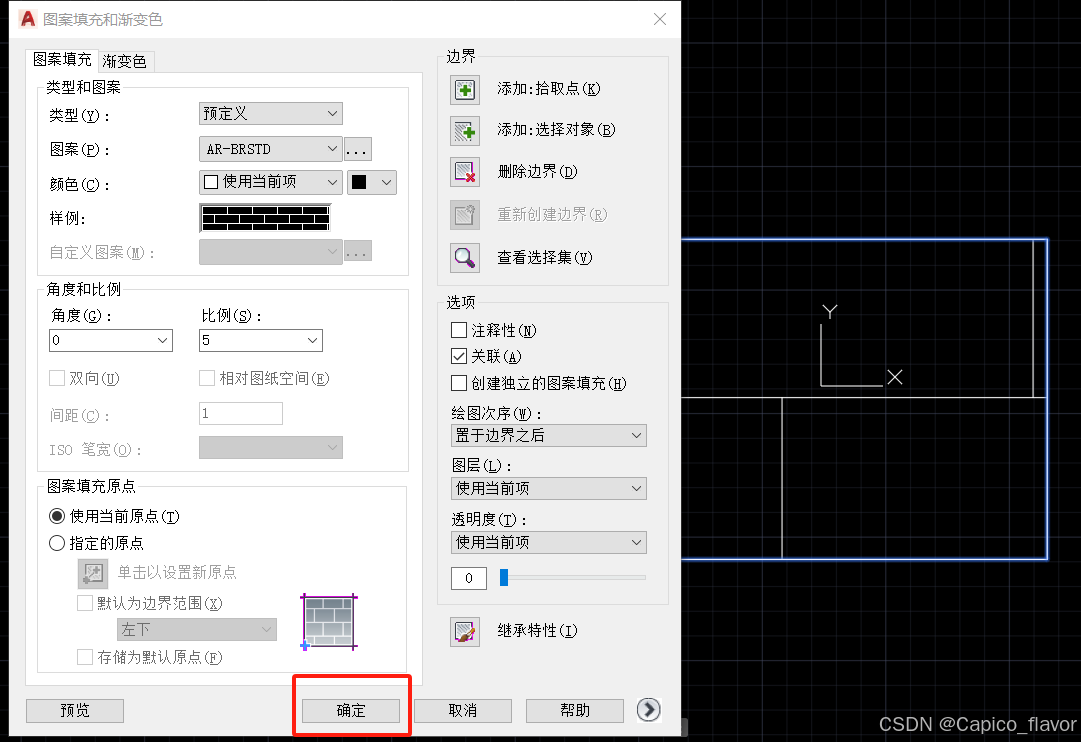

（8）输入空格，点击页面内的“确定”，即可完成对矩形的填充；

（注意）

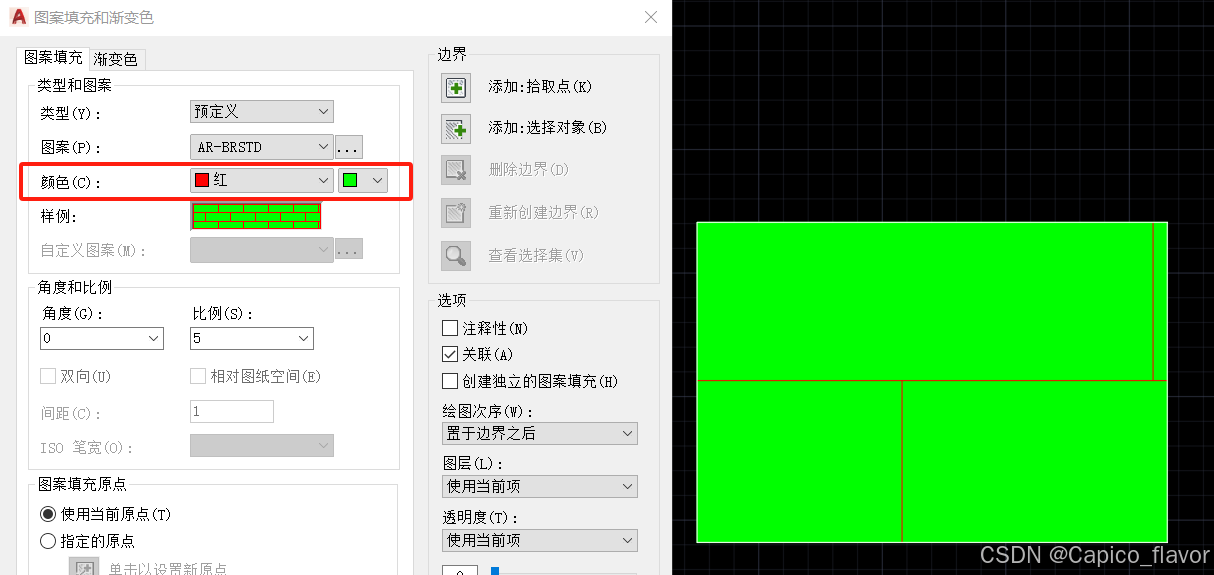

1.填充颜色和背景颜色均是可以修改的：

2.也可以设置渐变色填充：

【reg+空格+选中所有离散的线条组成的封闭区域+空格】----将离散线组成的封闭区域整合成一个完整连续的“面域”。

注：再通过x命令，可以把面域打散为离散的线条；

【spl+空格】----画多段曲线

【bo+空格+拾取点+选中想要的某个封闭区域+空格】----可以选中某个想要的区域；

注：操作完成后，通常搭配“m+空格”将选中的区域单独复制拖出；

【j+空格+选中想要组合的离散线（是否为封闭区域均可）+空格】----所有离散线组合成一个整体；

【t+空格+框选一定区域】----框选的区域可以输入文字

【co+空格+选中要复制的目标+空格+选择起始点】----复制目标物体

【选中目标物体+w+空格】-----将选中的物体以文件的形式输出；

【div+空格+选中某条线（可以是直线，也可以是曲线）+输入欲分段的数目n+空格】-----将线平分为n段；

注：有时候操作完看不出是否有分段。此时需要在主面板上“格式-点样式-选择第二行第三列的样式，后点确定”，即可看出线被分段了；

【me+空格+选中某条线+输入距离a+空格】----将线每隔距离a进行分段；

【DO+输入圆环内径数值a+输入圆环外径数值b+单击确定圆环中心点】----画出内径为a，外径为b的圆环

【选中一条物体+RO+指定起点+输入角度m+空格】----将目标物体逆时针旋转m度；

【选中若干条独立的不封闭的线段+J+空格】----将这若干条独立的线段合并为一个整体；

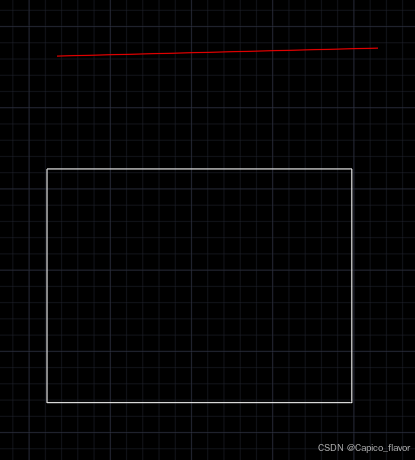

【格式刷教程】将下面的矩形格式刷为上面红色线的格式：

“ma+空格+单击上面红色的线+单击下面白色的矩形”，即可将下面的矩形格式刷为与上面红线一致的格式了；（ma不仅可以将颜色复制过去，也可以将原图层、填充等信息也刷过去）

【选中目标物体+m+空格+指定基点】----将目标物体移动；

【选中目标物体+sc+空格+选择基点+输入改变的比例（假如为0.5）+空格】----将原图尺寸缩为原来的一半；

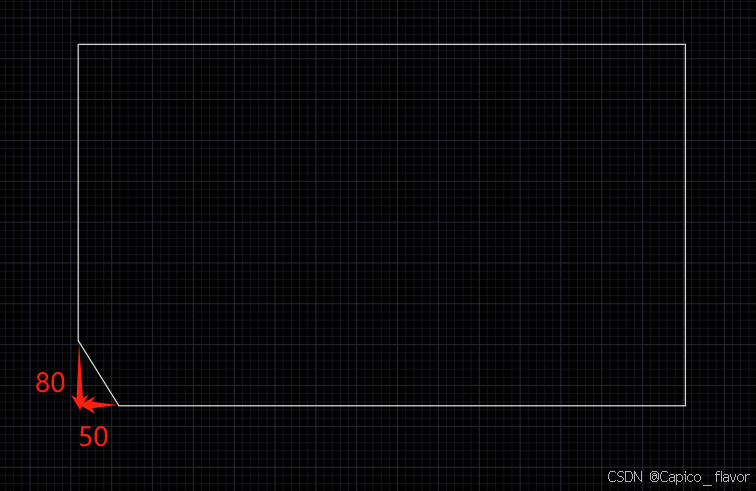

【cha+空格+选择第一条直线+d+空格+输入第一个倒角的距离a+空格+输入第二个倒角的距离b+空格+选择第二条直线】----对矩形截去长a、宽b的一角

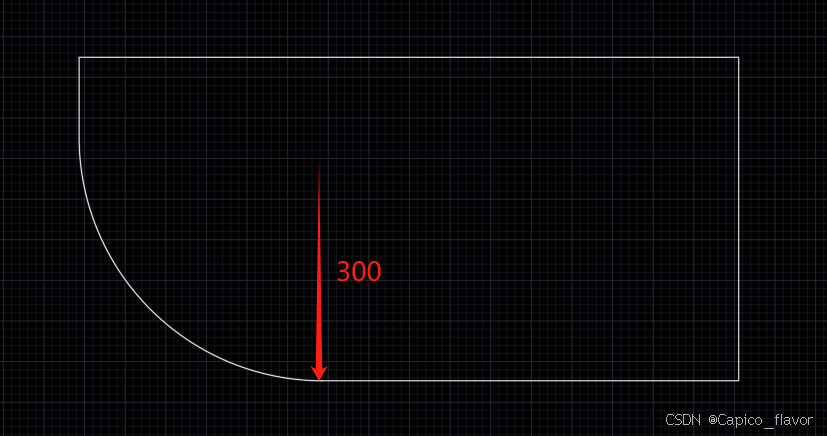

【f+空格+r+输入半径300+单击第一条线+单击第二条线】----切出半径为300的弧角

注：f 这个操作也可以将两条不相交的直线连接起来；

【选中物体+co+空格+选定一个基点+输入距离a+空格】----将目标物体沿着鼠标所在的方向直线a的距离复制一份；

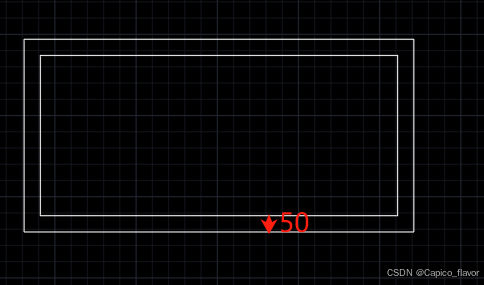

【o+空格+输入偏移量50+空格+单击目标物体+鼠标方向（下图示例为鼠标向外方向）】----根据鼠标所在方向将原物体偏移50的距离

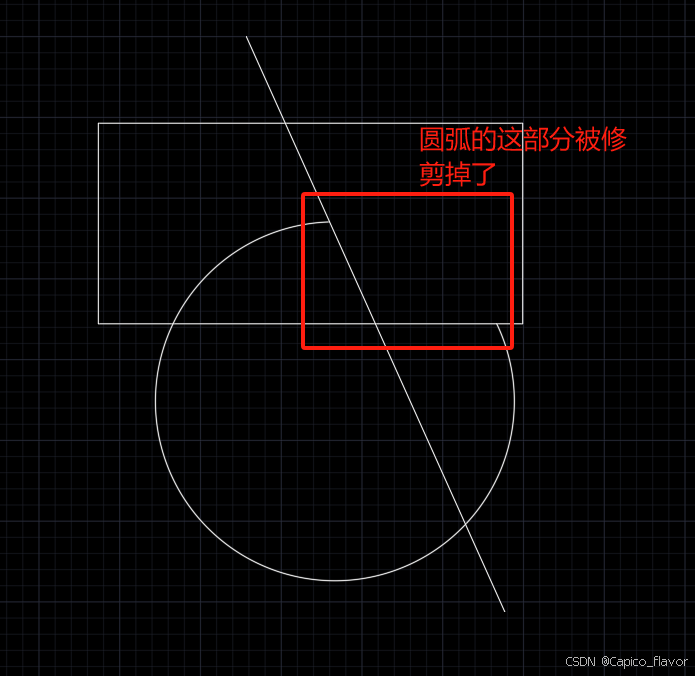

【tr+空格+空格+选择要删除的某部分】----将某部分修剪和删除

【arrayclassic画阵列步骤】：

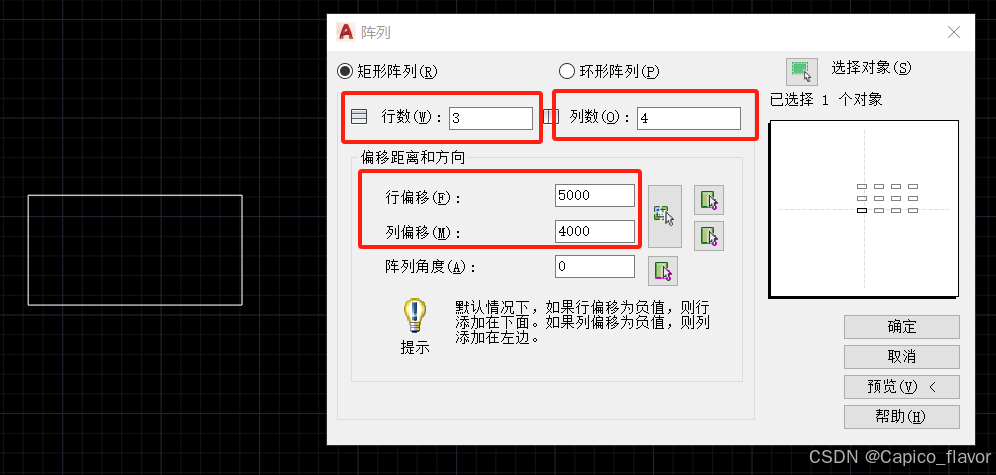

（1）首先单击选中单个矩形，输入arrayclassic，然后单击空格，出现下图的界面：

主要设置上图4个参数（也可设置环形阵列，就是围绕一个圆心环绕的多个重复单元），设置完成后点击“确定”

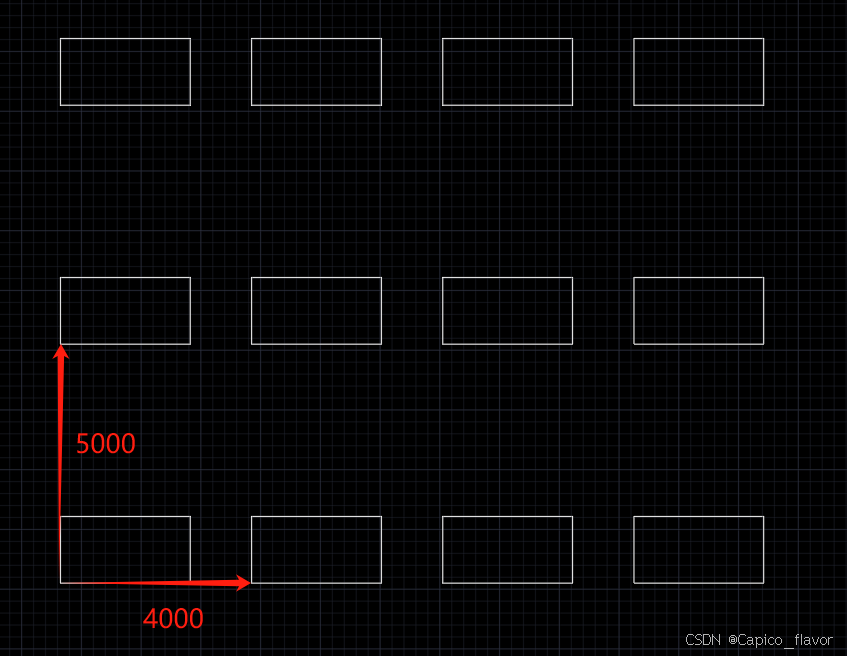

（2）操作结果示意图如下：

【ex操作使得理论上可以相交的两条直线相交】：

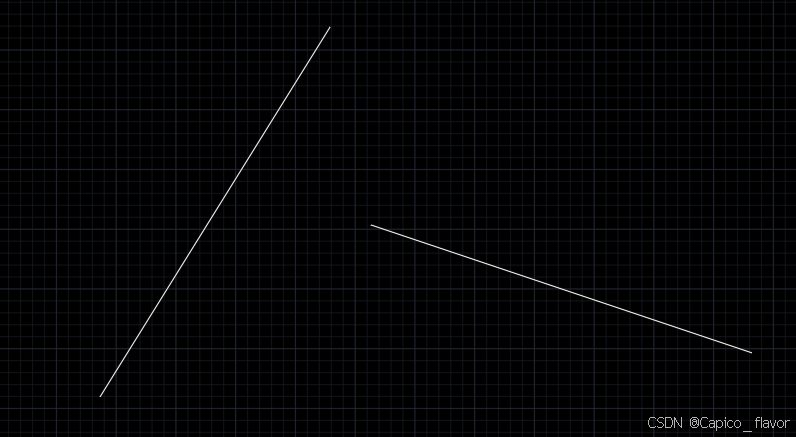

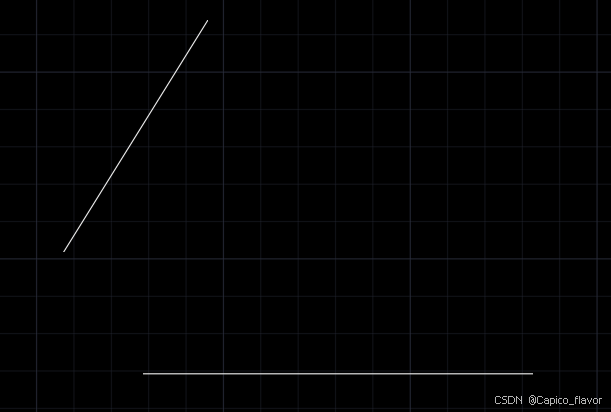

（1）现在有下面两条直线，如何延长一条直线使他们相交呢？

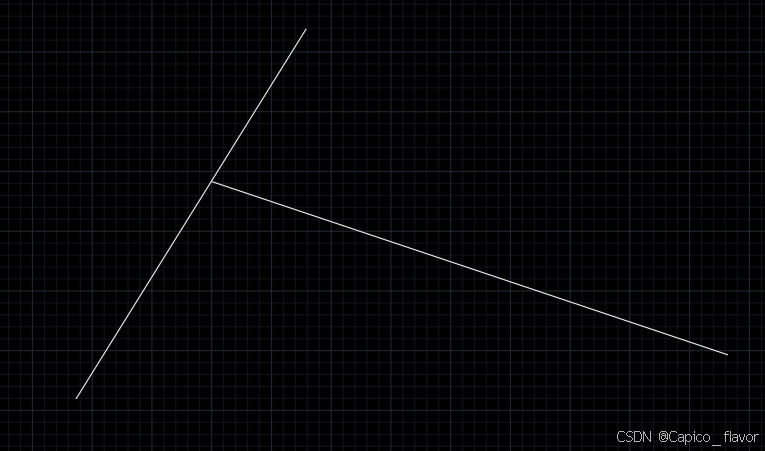

（2）ex+空格+单击右边这条直线+鼠标向左移动（此时可观察到右边这条线与左边线相交）+鼠标单击确认，效果图如下：

注意：下面两条线不能用ex命令相交。原因在于两条直线理论上不可以相交。除非将其中一条直线手动延长，使得他们理论上可以相交；

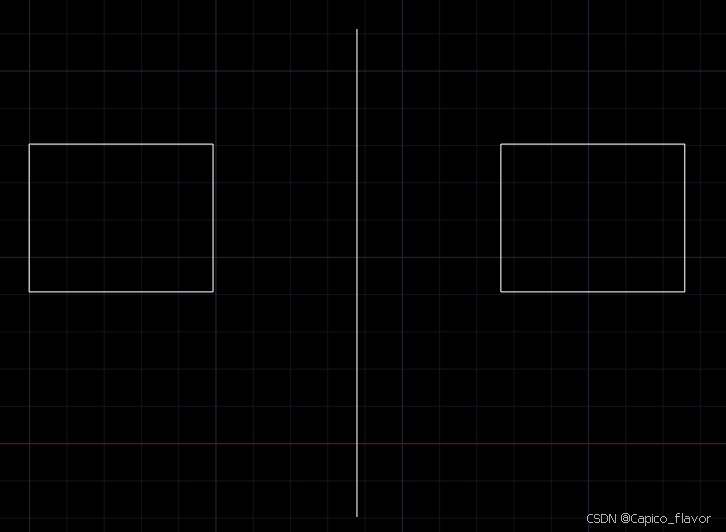

【选中要镜像的物体+mi+空格+选择两个镜像物体的中心点+（确定正确位置后）单击+“否”删除源对象】----镜像图案

【br打断任意长度的线段】：

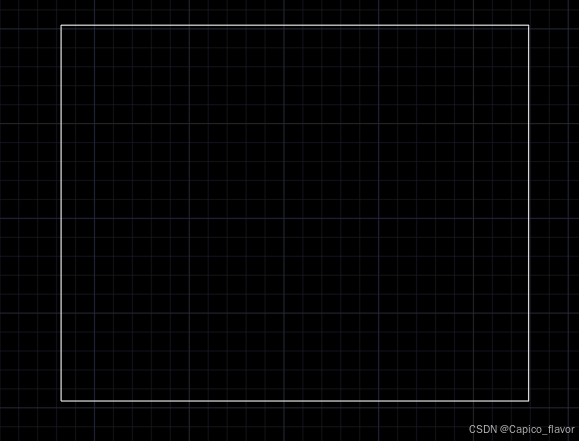

（1）首先画一个完整的矩形

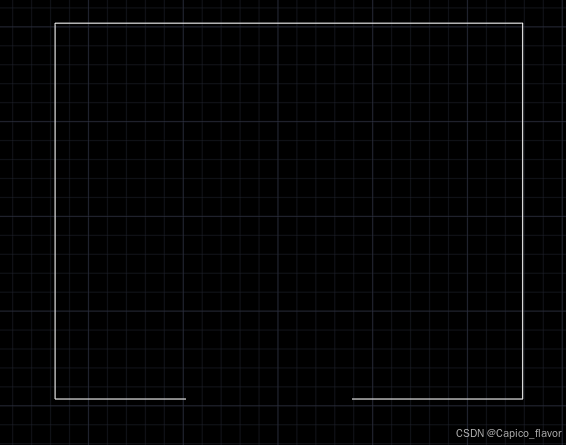

（2）“br+单击选中矩形+空格+选择第二个打断点+单击”

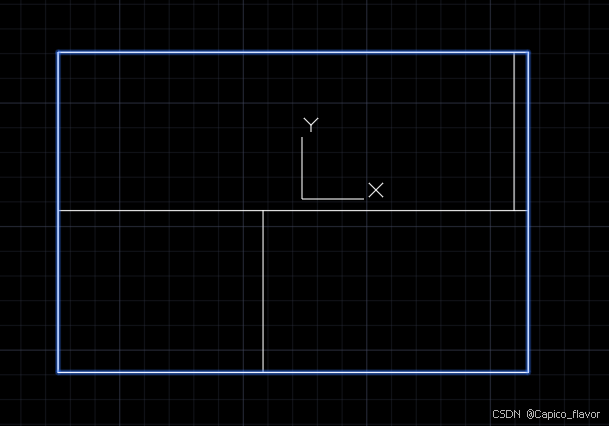

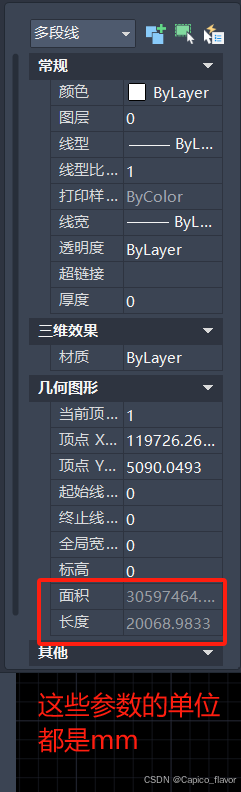

【单击选中对象+mo+空格】----查看目标物体的属性（提供图层、颜色、长度、区域面积等信息）

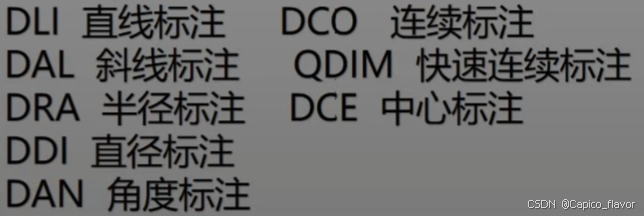

【标注大全及注意事项】

注意事项：

（1）DLI不可以用于斜线标注；但是DAL可以用于直线标注；

（2）DCE、DRA和DDI主要用于标注圆和弧形；
