公司简介

美信Maxim Integrated成立于1983年。是一家设计、制造、销售模拟和模数混合半导体产品的美国上市公司。

作为美信代理商的A公司是一家专注于DLP微型投影研发，设计，制造生产的专业化公司。

项目背景

需求提出背景

全球行业背景下，半导体供应链仍然脆弱，通过既有模式已无法满足市场需求，存在严重的交付风险。
为解决交付风险，美信Maxim通过与其代理商A公司沟通后，发现通过EDI模式实现芯片交付要优于既有的代理模式，基于EDI系统的代理需求模式应运而生。

通过EDI数据处理模式取代原有代理下单模式，减少中间环节，降低采购成本。

EDI业务计划

经过双方的前期业务需求确认会议，确认好所要对接的业务类型及实际的业务场景后，美信将给出一个EDI测试计划表。

（根据业务需求不同测试计划表会不一样，非下图，此处不赘述），其中将列出需要测试的业务场景及对应的计划时间。

edi

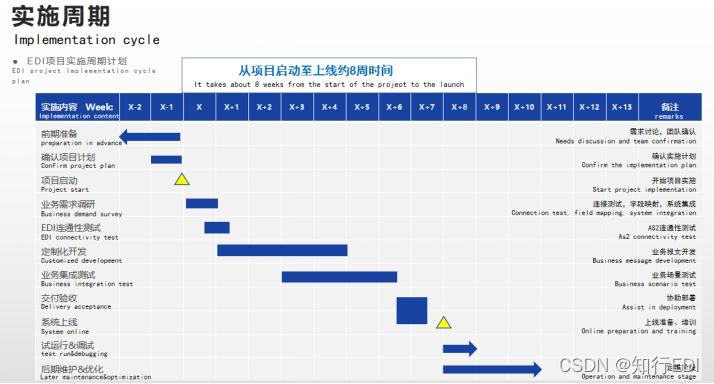

上图所示为知行软件出具的实施周期表，为PO模式下的EDI测试计划表示例，预计整个业务测试的计划周期为4周，实际所用时长则会根据双方的业务需求，以及对业务数据的处理速度决定。

解决方案

内部数据同步方式

当知行之桥EDI系统收到数据之后，如何与内部的业务系统做数据同步，这个也需要确认，例如不做集成可以使用Excel、CSV、XML等中间格式，又或者选择中间数据库、RESTAPI、Webservice等集成方式。
因A公司自己开发了API接口和规则，所以选用了RestAPI的方式。

方案详解
【API调用】

知行之桥EDI系统通过RestAPI实现与A公司ERP系统的无缝集成；A公司提供了API接口文档，EDI实施顾问依据接口规范进行调用，以实现对业务数据的接收和发送。ERP与EDI系统交互的数据格式为JSON。

【A公司向美信发送文件】

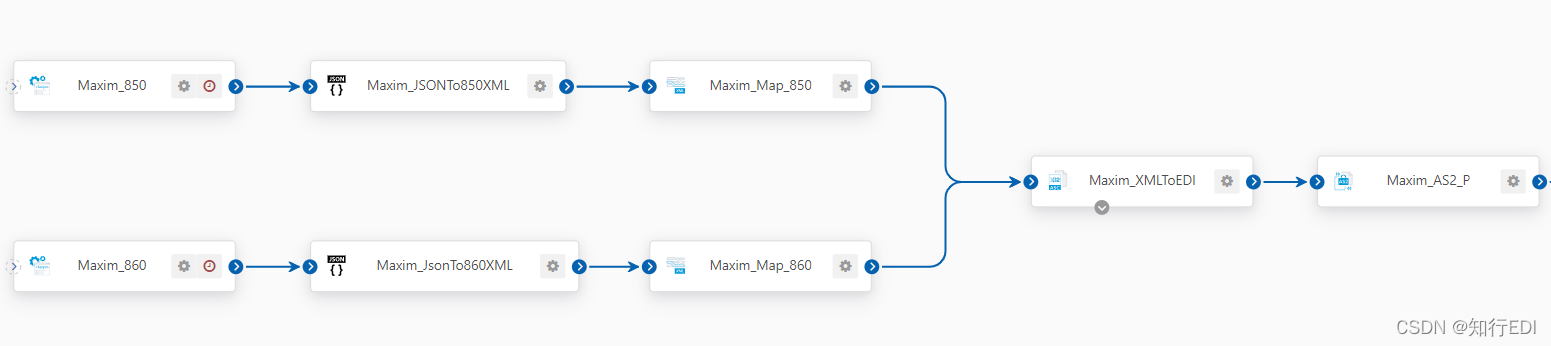

知行之桥EDI系统的Script端口通过代码实现API的调用，以及时获取订单数据，订单数据将以JSON形式存在本地磁盘，再通过JSON端口将其转换成XML文件，然后将文件中的数据按照EDI规范进行关系映射，把整理好的XML文件转换成标准的EDI文件，随后通过AS2端口发送给美信Maxim。

edi

【A公司从美信接收文件】

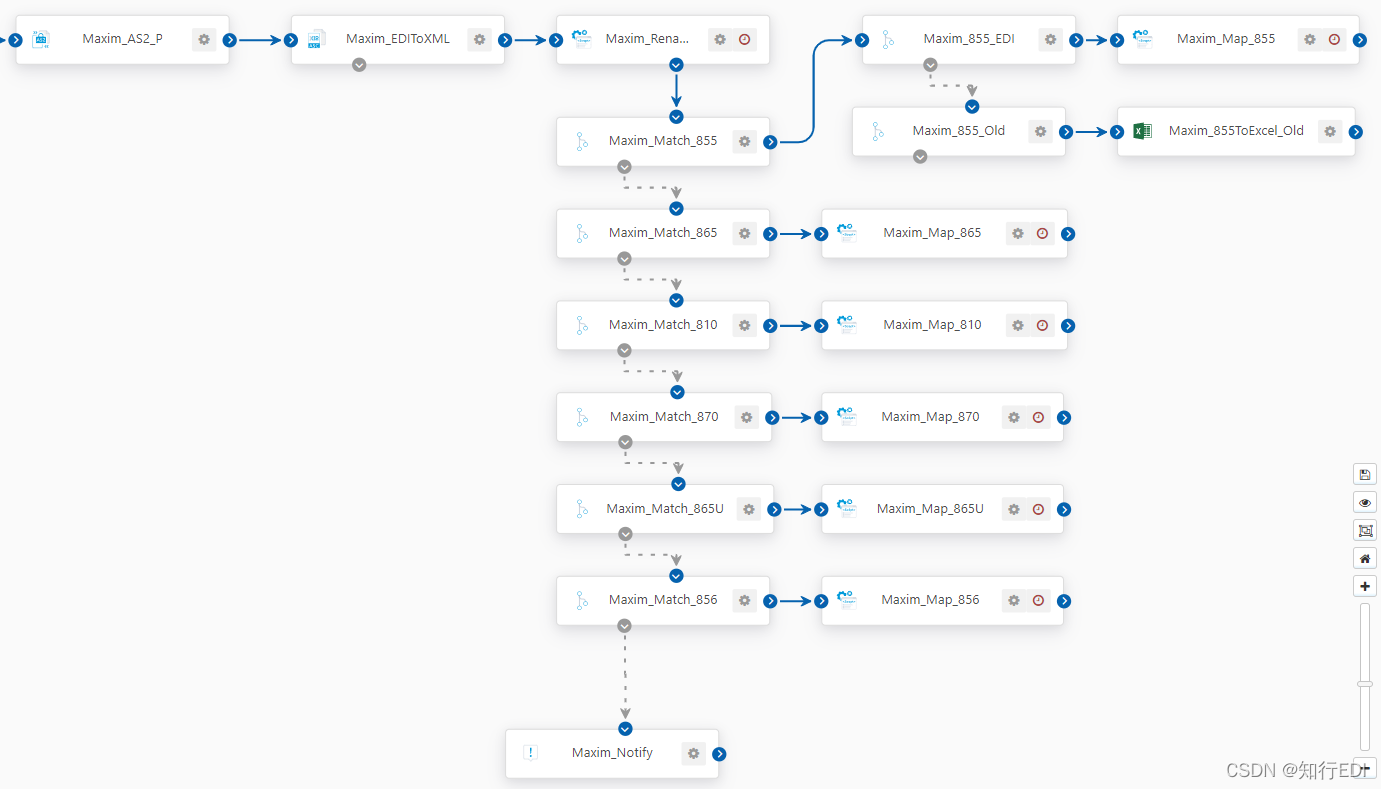

从AS2端口接收美信Maxim传送过来的EDI文件，通过X12端口转换成XML文件，再通过Script端口用代码实现Rename重命名之后，然后在Branch端口进行筛选匹配条件，将匹配条件设置成文件名。（例：如果文件名包含855，走实线；如果不是，走虚线。）

如果包含855、865、810、870、865U、856这些值的话，就在Map端口进行数据映射整理，整理之后通过端口中编写的既定代码将文件发送给A公司，完成数据传输。如果不包含855、865、810、870、865U、856这些值的话，则虚线在Notify端口进行报错并向A公司发送报错邮件。

edi

注意事项

在获取订单及进行订单回复时，关于订单状态的变更，值得参考。

1.ERP规定数据区分状态。850订单的状态有三种：0表示新建订单，1表示EDI成功发送订单数据，2表示订单收到855回复；
2.EDI系统调用API获取订单时，要先查询所有状态为0的订单，再获取订单数据；

<!-- Query all data with status 0 -->
<rsb:set attr="docEntry.list" value=""/>
<rsb:set attr="time.stamp" value="[_ | now | todate(UNIX)]"/>
<rsb:set attr="in.postdata">{
  "SendStatus": 0
  }</rsb:set>

3.通过状态标识，可避免EDI系统重复处理数据；当EDI系统成功发送订单数据后，将状态及时更新为1，以便ERP 了解订单处理状态；

<!-- Query all data with status 1 -->
<rsb:set attr="docEntry.list" value=""/>
<rsb:set attr="time.stamp" value="[_ | now | todate(UNIX)]"/>
<rsb:set attr="in.postdata">{
  "SendStatus": 1
  }</rsb:set>

4.当EDI系统收到美信回复的855订单确认时，EDI系统先查询状态为1的订单，再根据订单号匹配是哪一条订单回复，将原始订单的状态更新为2，表示已收到美信的855订单回复。

<!-- Spell the data of header and item to 'post.data' -->
<rsb:set attr="post.data">{
    "U_EDI_PURCHASE": \[
      {
        "DocEntry":[doc.docEntry | def],
        "SendStatus": 2,
        "RowStatus":"U"
      }
    \],
    "U_EDI_PURCHASE1": \[
    [item.details]
    \]
}</rsb:set>

EDI系统业务测试报告

edi

以上是根据850和855的逻辑，在验证知行之桥EDI系统的功能实现。测试场景列，是工作流中端口的命名，解决方案的更多内容，可在下方项目成果中详看。
知行软件至今已与100+电子行业企业建立过合作，通过系统集成的方式为最终客户提供了EDI+ERP一体化解决方案。在以往的项目中，知行EDI系统成功对接SAP、金蝶、用友、鼎捷等知名ERP系统，具有丰富的对接经验。

【注：关于美信Maxim的需求概览、业务测试场景及项目注意事项属通用类型，详细内容可参照美信Maxim项目案例】

更多EDI信息，请参阅: EDI电子数据交换全解指南
