ATK-MD0096-V21使用手册

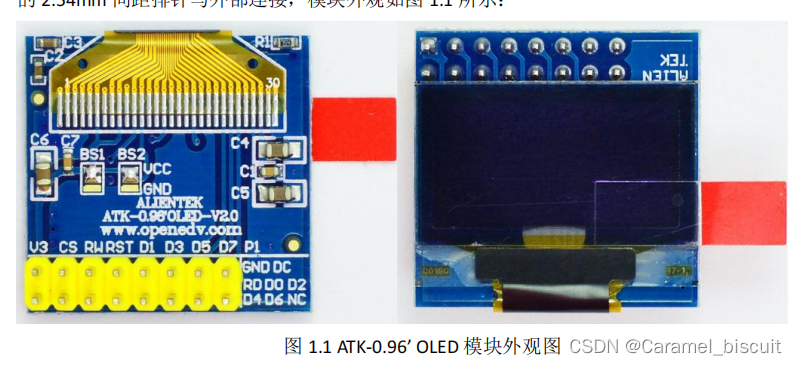

ATK-0.96’ OLED_V2.0(V2.0 是版本号，下面均以 OLED 表示该产品)是 ALIENTEK 推出的一款高性能 OLED 显示模块，，尺寸小巧（27mm26mm），结构紧凑，模块通过一个28P的排针与外部连接。

8080并口模式

ATK-0.96’ OLED 模块支持 8 位 8080 并口模式，总共需要13根信号线通信，这些信号线如下：

• CS：OLED片选信号
• RW(WR)：向OLED写入数据
• RD：从OLED读取数据
• D[7:0]：8位双向数据线
• RST：硬复位OLED
• DC：命令/数据标志（0，读写命令；1，读写数据）

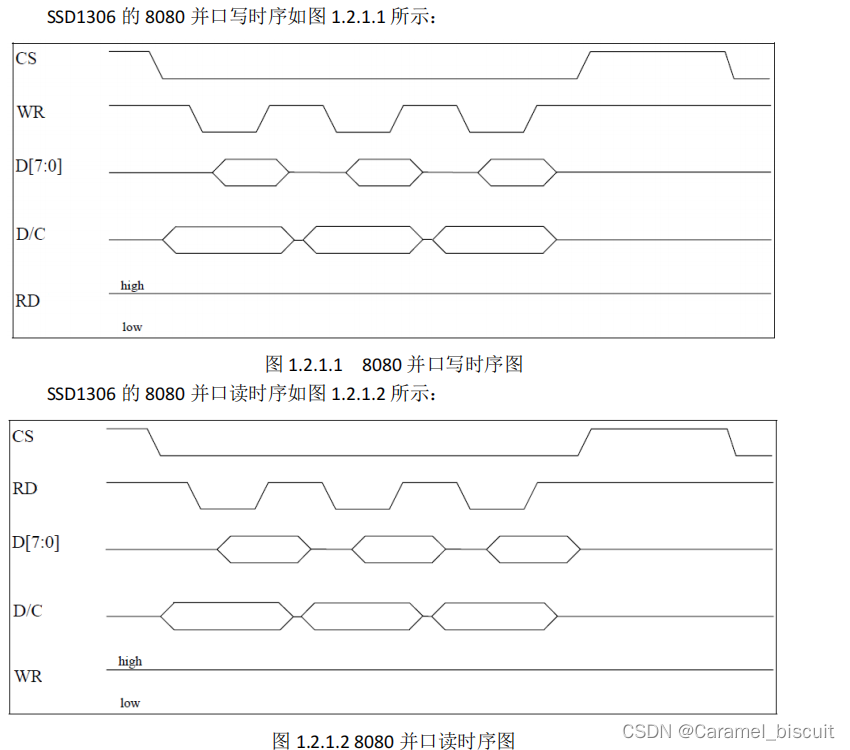

模块的8080并口读/写的过程为：先根据要写入/读取的数据的类型，设置DC为高（数据）/低（命令），然后拉低片选，选中SSD1306，接着我们根据是读数据，还是要写数据置RD/WR为低，然后：
在RD的上升沿，使数据锁存到数据线上。
在WR的上升沿，使数据写入到SSD1306。

4线SPI模式

ATK-0.96’ OLED 模块支持 4 线 SPI 通信模式，总共只需要 4 根信号线通信，这些信号线如下：

• CS：OLED片选信号。
• RTS：硬复位OLED。
• DC：命令/数据标志（0，读写命令；1，读写数据）。
• SCLK(D0)：串行时钟线。在 4 线串行模式下，D0 信号线作为串行时钟线 SCLK。
• SCLK（D1）：串行数据线。在 4 线串行模式下，D1 信号线作为串行数据线 SDIN。

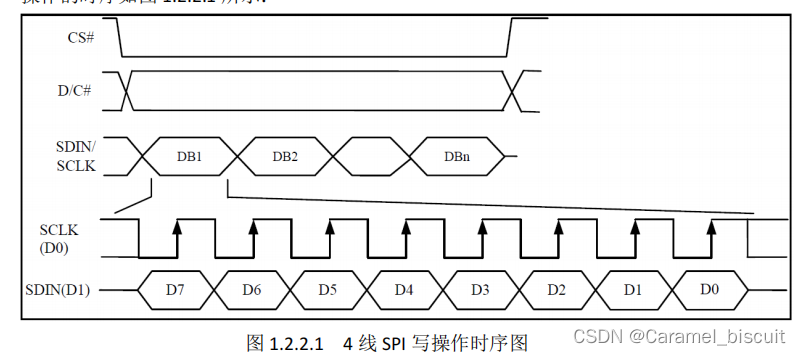

在4线SPI模式下，每个数据长度均8位，在SCLK的上升沿，数据从SDIN移入到SSD1306，并且高位在前。DC 线还是用作命令/数据的标志线。
