双翻斗雨量计学习

双翻斗雨量计用户手册（脉冲型）

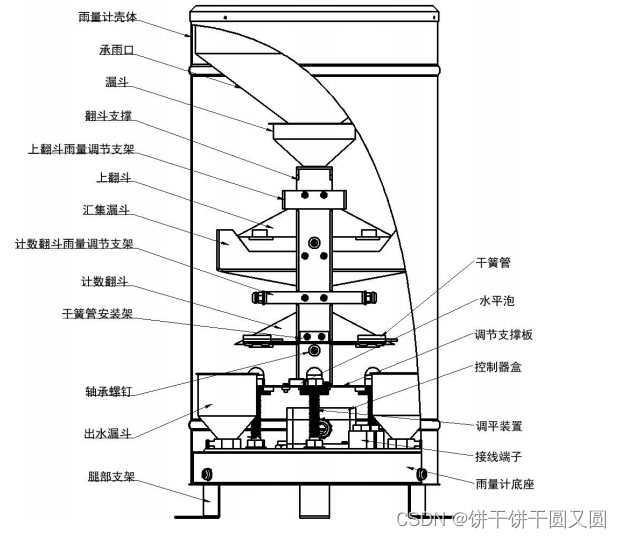

本仪器由雨量计壳体、承雨口、漏斗、翻斗支撑、上漏斗雨量调节支架、上漏斗、汇集漏斗、计数翻斗雨量调节支架、计数翻斗、干簧管安装架、轴承螺钉、出水漏斗、腿部支架、干簧管、水平泡、调节支撑板、控制盒、调平装置、接线端子、雨量计底座等组成。

其中，雨量计底座安装有翻斗轴承、圆水平泡和信号输出端子。与其它翻斗式雨量计不同，本仪器的翻斗轴套为一体化定位结构，翻斗通过翻斗轴安装在轴承中，本仪器出厂时内部结构装配完成，不需要再进行内部结构的现场安装，给现场安装带来了方便。

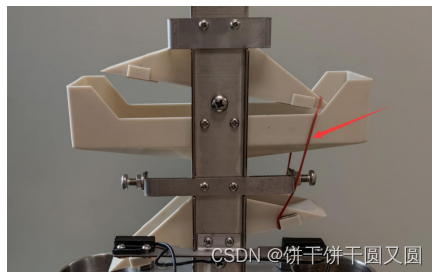

仪器出厂时磁钢与干簧管均已调整在合适的耦合距离上，使仪器输出信号与翻斗翻转次数有确定的比例关系。

用户现场安装只需将仪器按照本说明书相关要求将水平泡调整到位于中心位置即可投入使用，不必现场再调整翻斗倾角。

最大雨强8mm/min。

如果仪器在运行过程中发现仪器测量准确度超差，应再次进行人工模拟降水试验、重新调整仪器。

若翻斗翻转 50 次，耗用水量为 9.7～9.85mm，
则可认定仪器翻斗倾角基点正常，不必加以调整；当倒水量＞9.85mm，说明翻斗倾斜角度过大，曲线左移，应适当提高调节螺钉高度；当倒水量＜9.7mm，说明翻斗倾斜角度过小，
曲线右移，应适当降低调节螺钉高度；一般讲，左右调节螺钉各转一圈，即能使精度改变 3～4%左右。
