css+js显示点阵字体/LED七段数码管字体（模拟）

使用css+js模拟的显示界面进行数据收集，先把以下示例的代码都搞下来，确定可以跑通，再慢慢进行修改和取舍。

---

1. 没有找到代码

• 来自 https://www.jindianweb.com/texiao/item-177.html 网站，之前找到过可以演示的网站，但是下载还是比较费劲

---

2. 有代码，需要修改

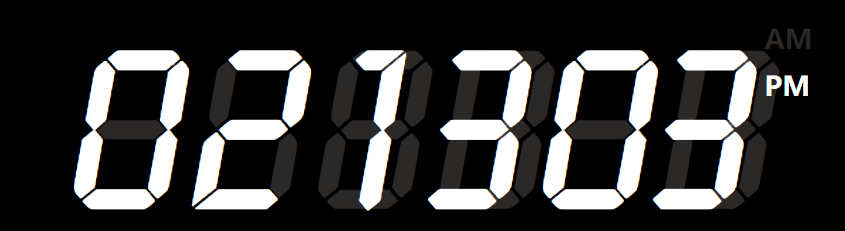

• http://www.htmleaf.com/ziliaoku/qianduanjiaocheng/20141221955.html

这个直接页面上显示了代码，可以复现试试

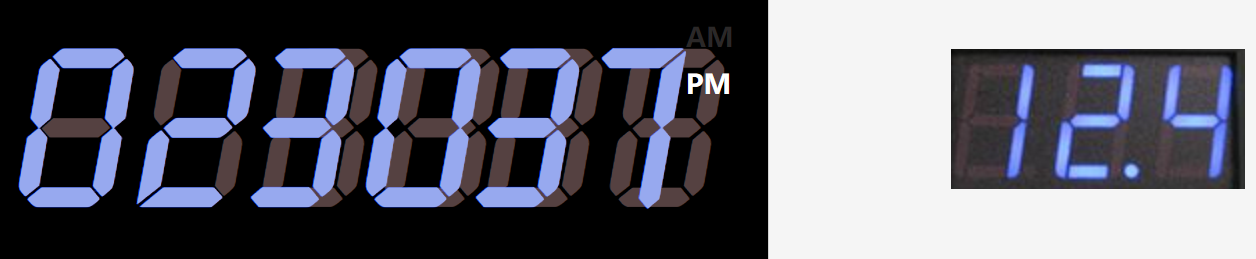

但是由于显示的是时钟，而不是普通格式的数字，所以考虑修改代码，去掉冒号，考虑加入小数点，考虑变颜色

1. 整体代码结构比较清晰，冗余部分比较多，可以考虑删除，也可以留着作为干扰项，意义不大其实（删除数字之外的内容，如果需要引入干扰，可以直接更换背景图）
2. 没有底衬的数字8（灰色线），所以这个不是很有难度

---

3. 有代码，需要修改

只有一个html页面，css样式代码和js脚本代码都写在html里面了，需要自己手动分成三个文件。

4. 有代码，需要修改

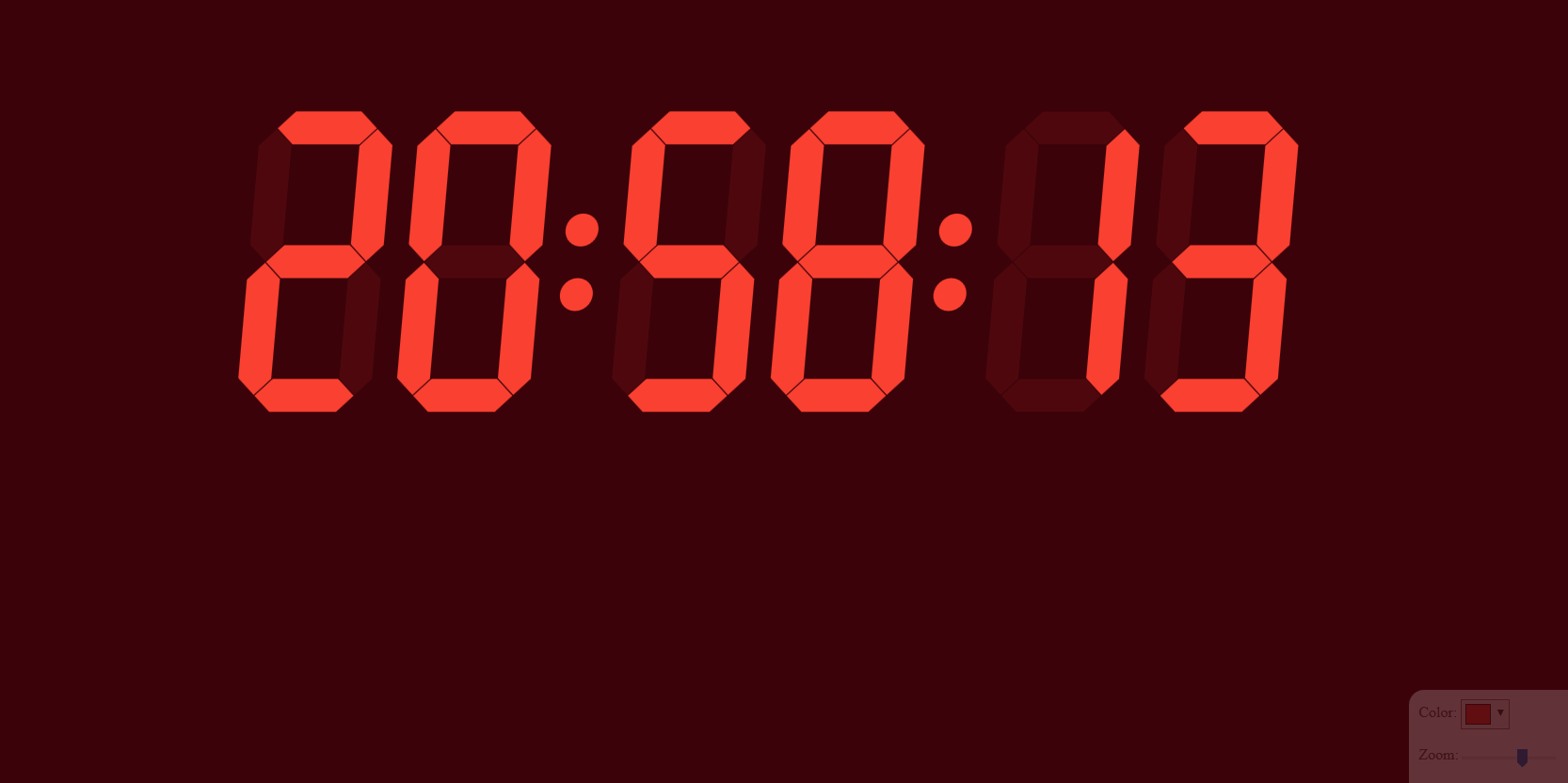

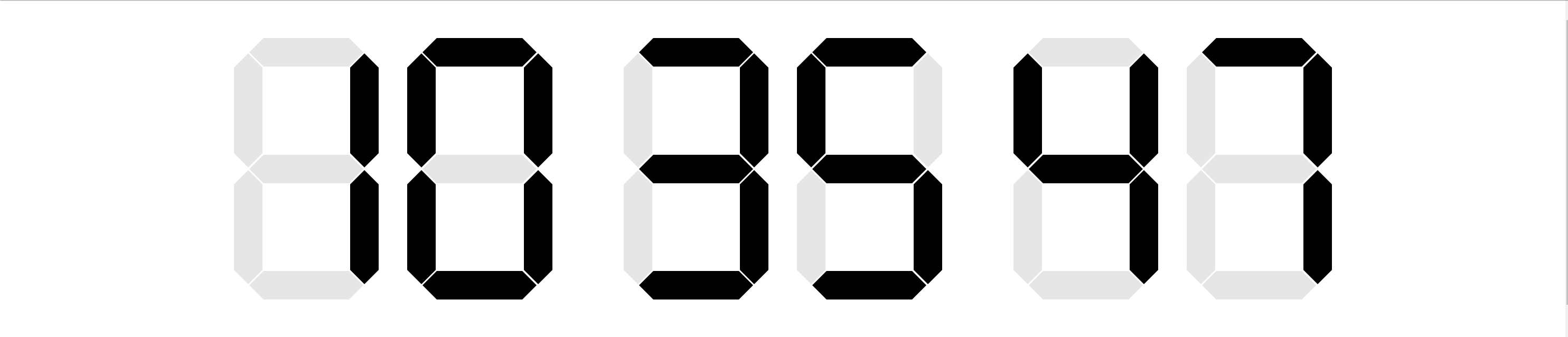

• https://codepen.io/0x04/pen/KdBuA

1. 显示的也是时间，但是没有冒号，挺好的

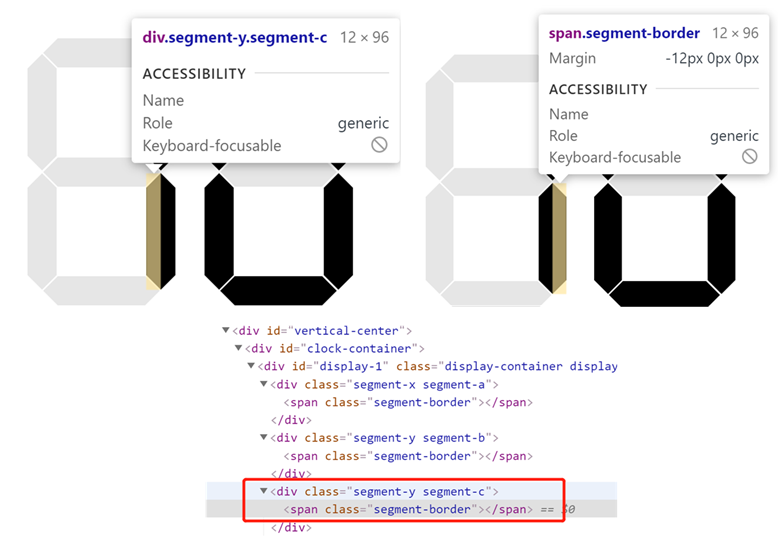

2. 背景底衬和前景文字都是通过矩形拼接的，所以没办法更换字体。
3. 可以更换文字颜色和背景颜色，其他暂时做不了。(文字颜色是分开规定的，横线，数线，7*2，要改14个地方的代码，算了，这个就用到这个程度吧)

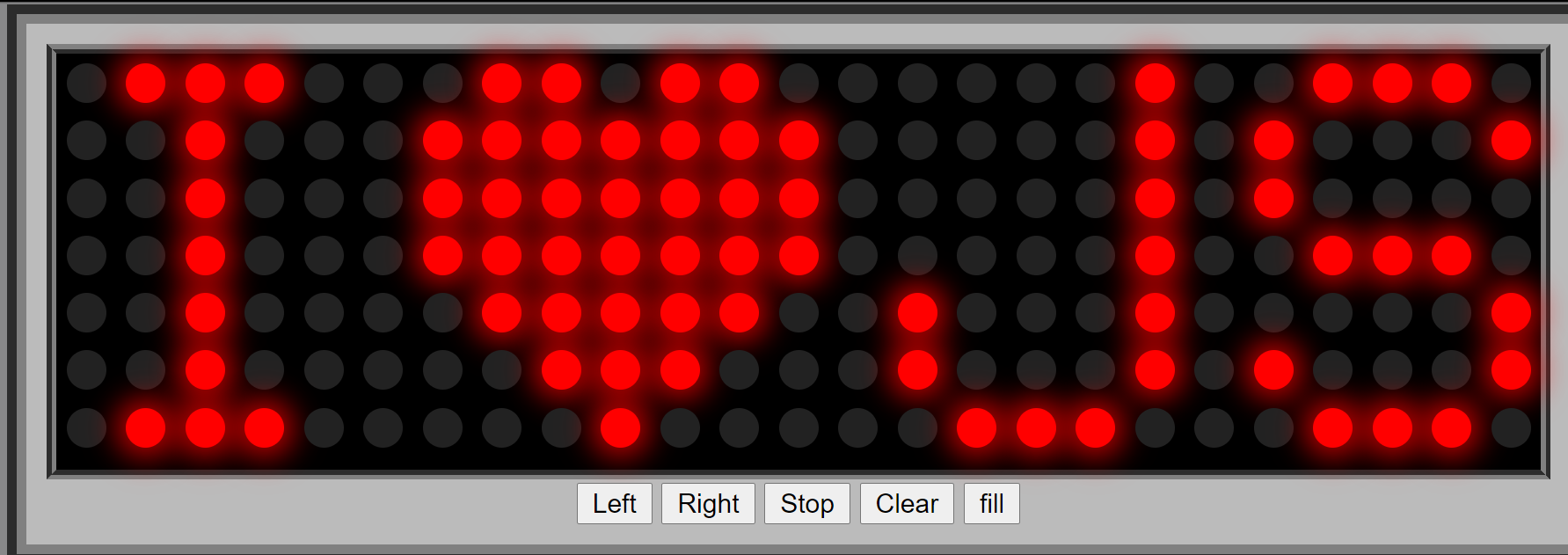

5. 点阵（非LED）

https://codepen.io/djan/pen/FIkxC
显示页面就有编辑器，可以修改，直接看到可视化效果

6.有代码，需要修改

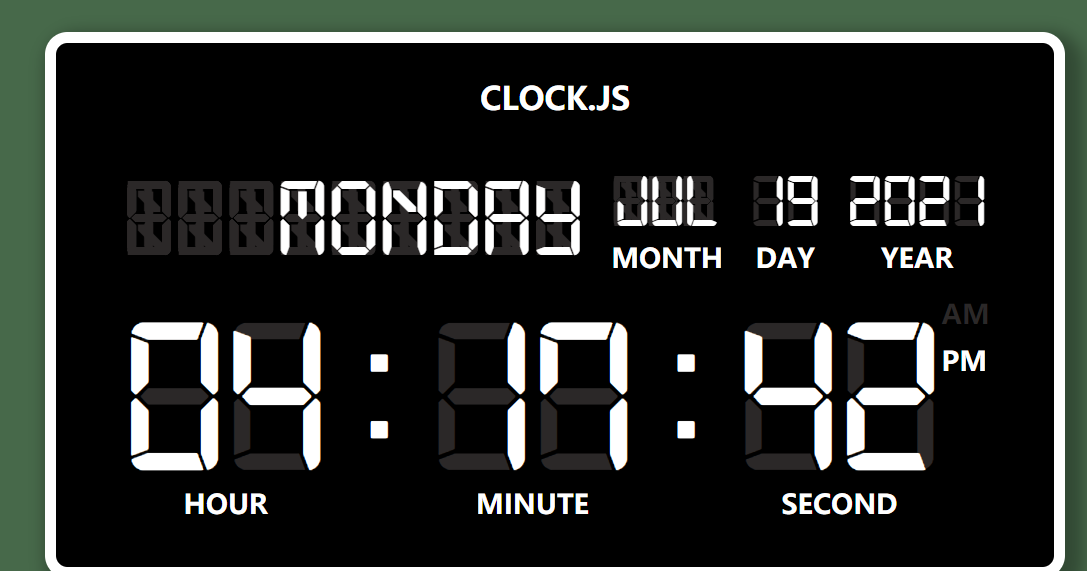

https://www.cssscript.com/minimal-digital-clock-javascript-css/

• 大致看了一眼，看到了字体设置，所以这个定制化程度应该还挺高的。
• 而且也有底衬的8，应该是目前看到最好的一个示例了。
• 操作：

1. 删除日期部分，主要体现在html页面中的<div class="date-field">这个类。算了，删了之后位置显示出错。
2. 删除冒号，不能直接删除colon这个类，可以把<p></p>里面的:删掉。
3. 修改颜色，占位符的88（底衬）的颜色一般都是灰色，透明度比较高

   颜色配对：color: #97a9ef;（前景） color: #554141; （底衬），背景板颜色，默认是黑色： #000000

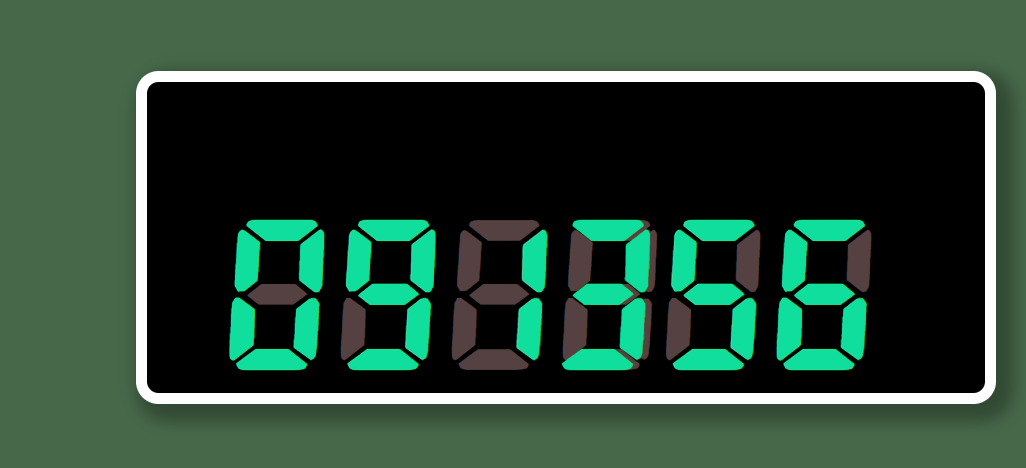

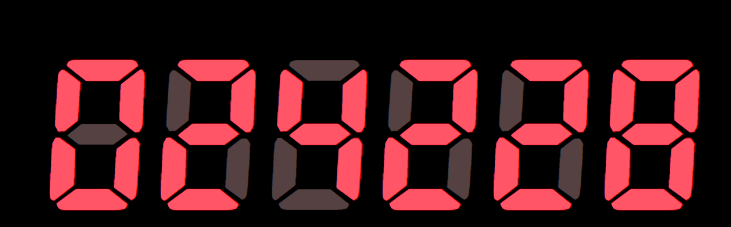

   前景色：#ff5566 背景色同上

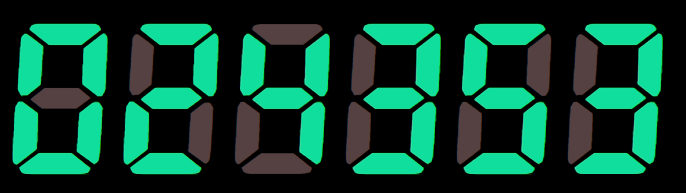

   前景色：#0fde9c 背景色同上

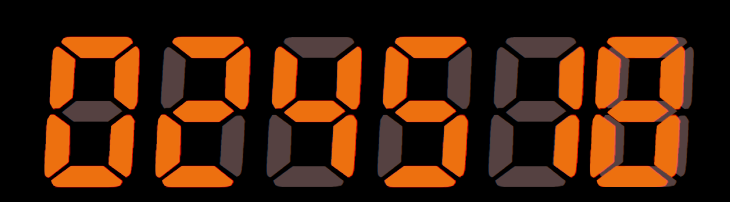

   前景色：#ed700f 背景色同上

   另外，还可以修改背景background的颜色，把底衬(88)的颜色改的和背景色一样，再给个前景色，可以得到以下效果，

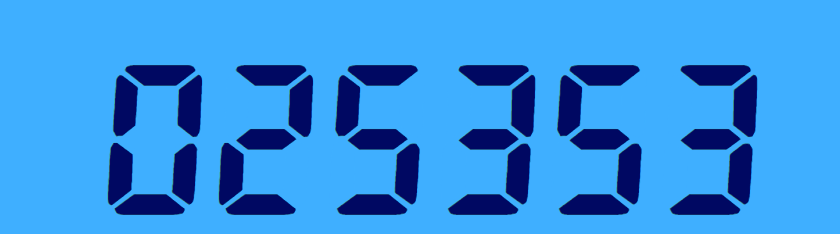

   前景色：#000862 背景色（以及底衬颜色）：#3fafff


4. 可用字体的问题，所以测试之后，可以使用的字体有：DS-Digital.ttf，digital-7.ttf，MTC-7-Segment.ttf(勉强)

   修改字体的话，某些情况下，底衬和前景文字中的1和3，以及7和8，无法很好的重叠。

<!-- 删除冒号 -->
<div class="colon">
<p></p>
</div>

body main.clock-display {
display: inline-block;
text-align: center;
padding: 15px 30px;
border: solid 5px #ffffff;
border-radius: 10px;
margin: 60px auto 0 auto;

/*修改显示的背景色 默认全0是黑色*/
background-color: #000000;
/* 在这里修改数字前景色 #97a9ef 蓝色*/
color: #97a9ef;
box-shadow: 4px 4px 7px 4px rgba(0,0,0,.3);
}
.clock-field .numbers .placeholder {
/* 修改占位符的颜色（底衬的88）  暗红色#554141*/
color: #554141;
position: absolute;
top: 0;
z-index: 50;
}
/* 修改字体类型 */
@font-face {
  font-family: 'digital-7';
  src: url('../fonts/digital-7.ttf');
}

修改颜色后，可以变成这个样子，感觉不错

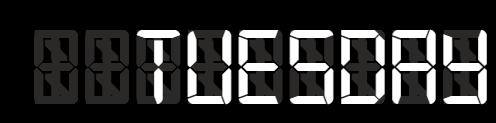

所以七段数码管字体不仅可以表示数字，其实也可以表示字母的。

6.1 二次修改

录下来看起来好像结果还不错，模拟的非常真实，但是有一个很严重的问题，检测/识别时候，如果只标注下面数字的那部分，上面的那些字符其实不标注，会对检测造成困惑，所以还是需要进行修改，删除上面的部分，让图像视野中只有我想要的需要标记的对象。

7. 录制

由于有扩展屏，所以直接使用复制模式，扩展屏显示，笔记本后置摄像头录制，但是这样会出现的问题：
（使用系统摄像头进行录制，搜索框搜索相机，使用其中的录制功能，默认录制后的视频存在C:\Users\用户名\Pictures\Camera Roll）。

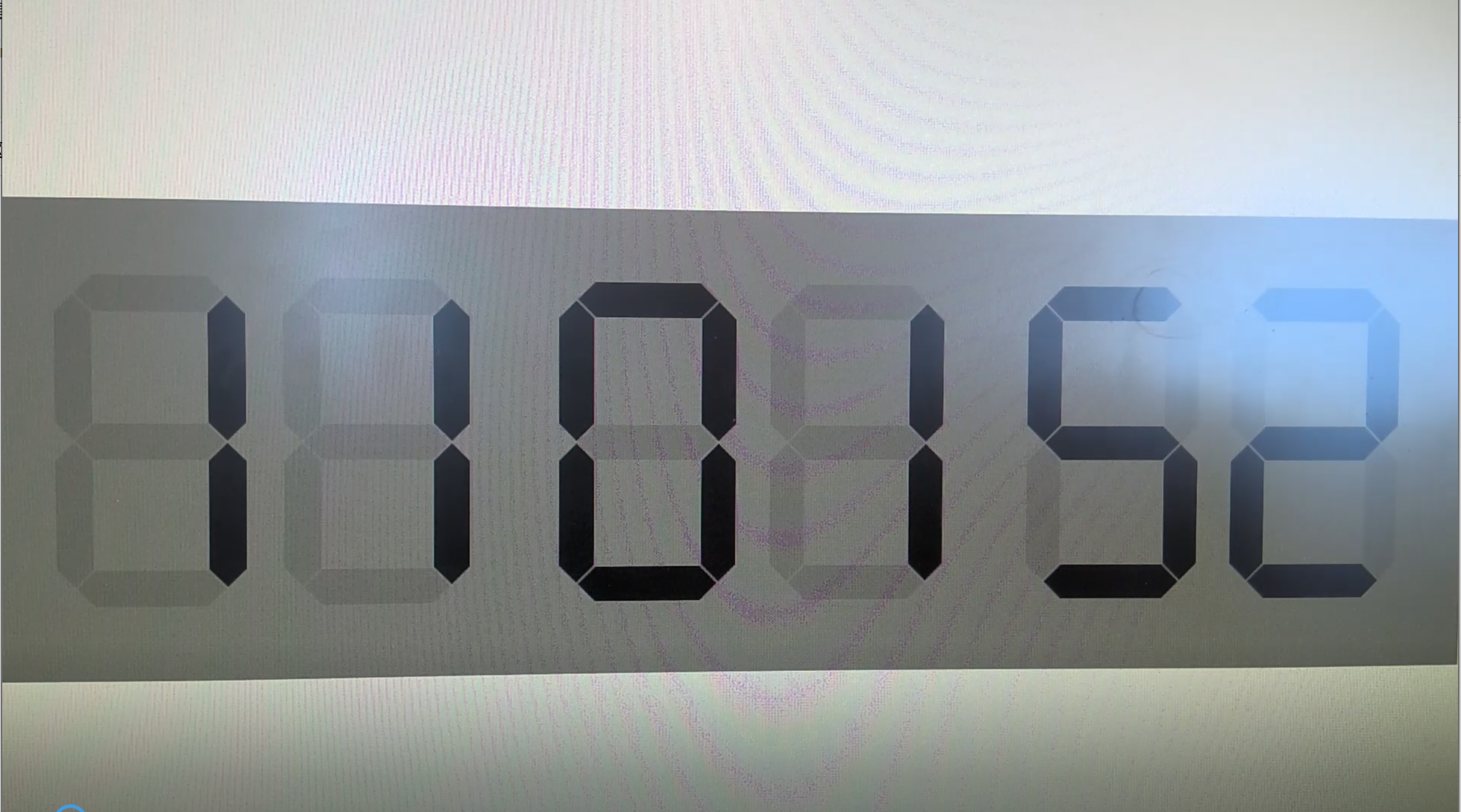

• 使用上面案例3录制出来的结果，最明显的问题就是后面的这个花纹（学名似乎是摩尔纹，参考屏摄的梦魇：摩尔纹前因后果揭秘了解一下）
• 有一定的反光，这个效果是拍出来了
• 光照条件不好，这个也反映出来了
• 拍摄的时候移动摄像头和扩展屏，模拟多个角度，看起来比较魔性，哈哈哈

8. 抽帧

8.1 使用ffmpeg

ffmpeg命令行命令：

ffmpeg -i video/1.mp4  -r 3 -q:v 2 -f image2 image/pic-%03d.jpg
# -i 输入文件
# -r 抽帧频率（1s抽几帧）
# -f 生成图片格式（控制图像质量）
# 最后就是输出

参考

• https://www.cnblogs.com/frost-yen/p/5848781.html

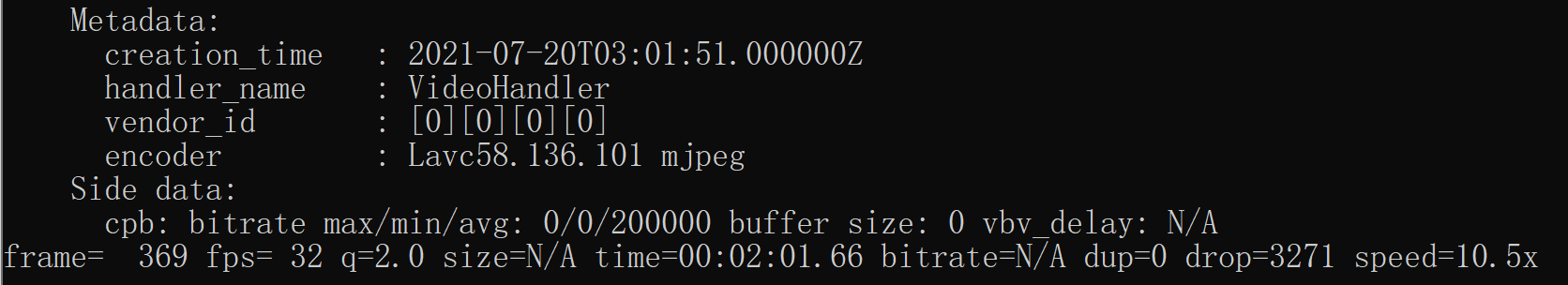

打印输出以上提示信息。

---

或者参考：https://www.jb51.net/article/152123.htm，在python脚本中调用命令行：

8.2 使用脚本

首先要明确可能要向这个脚本传递哪些参数，

import argparse

parser = argparse.ArgumentParser(prog='extract frame from video',
                                 description=None)
parser.add_argument("-i", "--input", type=str, default="./video.mp4", help='the path of input video')
parser.add_argument("-o", "--output", type=str, default="./image",
                    help="")
parser.add_argument("-t", "--type", type=str, default="opencv", help='use ffmpeg or opencv to achieve the goal')
parser.add_argument("-f", "--frequence", type=int, default=3, help='the frequence of extracting frame per second')
parser.add_argument('--version', action='version', version='%(prog)s 1.0')

args = parser.parse_args()

video_path = args.input  # 默认"./video.mp4"
image_dir = args.output  # 默认"./image"
type = args.type  # 默认使用opencv
freq=args.frequence # 默认1s抽3帧

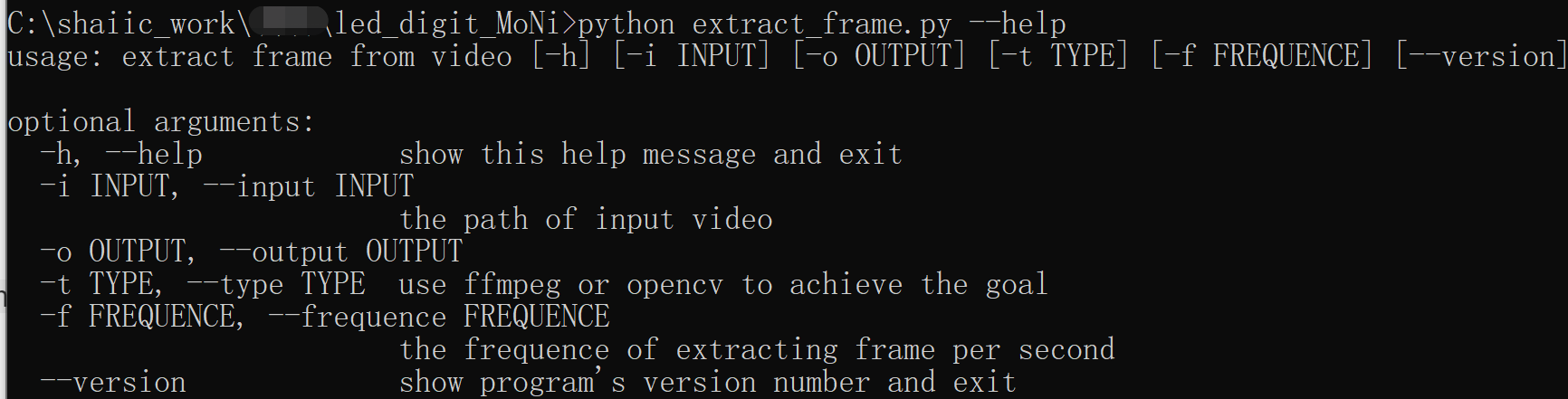

查看效果就是，在命令行中输入：python extract_frame.py --help，就可以看到以下提示

调用的时候，就直接

python extract_frame.py -t ffmpeg
> 输入视频：./video.mp4,输出保存图片的地址：./image，使用的方式ffmpeg，抽帧频率3
