如何使用BPMN进行业务流程建模？

业务流程建模符号（BPMN）是一种用于流程建模的图形化表示法，在需求分析中有很重要的作用。以下是使用BPMN进行需求分析的详细步骤：

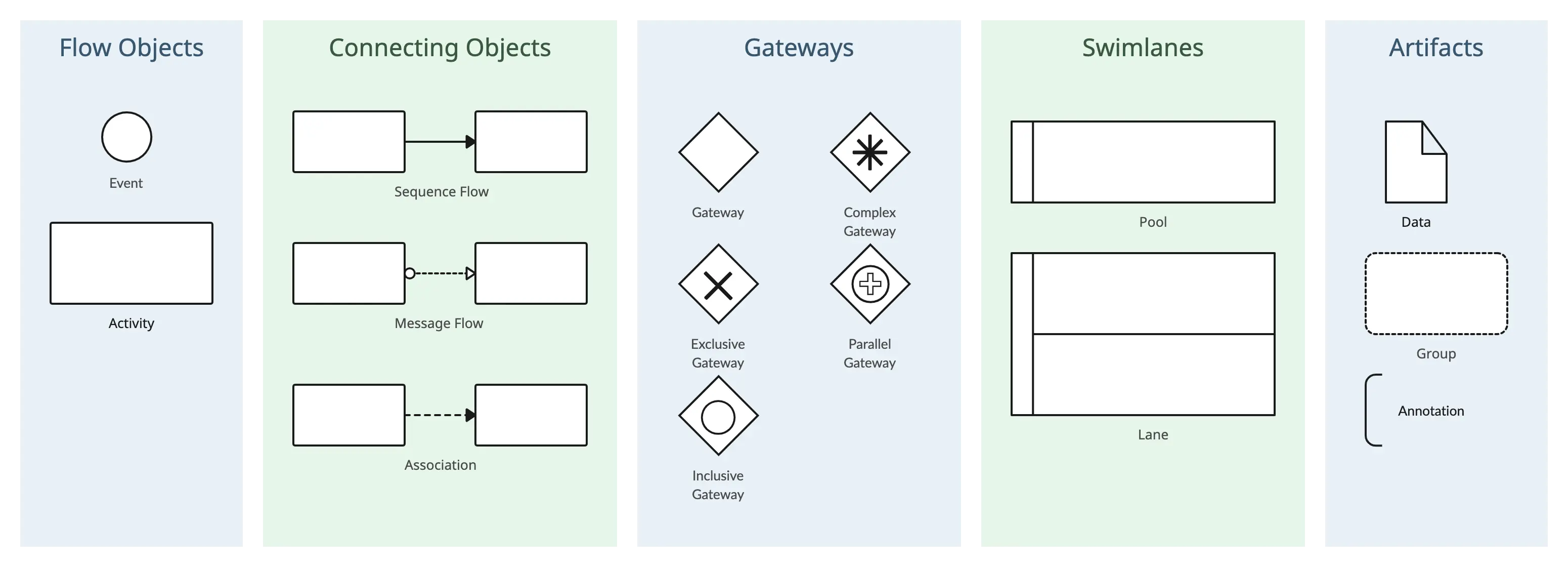

1. 理解BPMN基本元素

在开始使用BPMN进行需求分析之前，需要熟悉BPMN的基本元素，这些元素是构建业务流程模型的基础。

• 事件（Events）
  • 开始事件（Start Event）：表示流程的开始，通常用一个圆形图标来表示。例如，在一个订单处理流程中，“客户下单”可以作为开始事件。
  • 结束事件（End Event）：代表流程的结束，图标是一个加粗的圆形。比如，“订单完成并交付给客户”就是结束事件。
  • 中间事件（Intermediate Event）：发生在流程中间，可能会影响流程的流向。如“库存不足等待补货”这种情况可以用中间事件表示。
• 活动（Activities）
  • 任务（Task）：是流程中的一个具体操作步骤，用矩形表示。以订单处理为例，“审核订单”“安排发货”等都是任务。
  • 子流程（Sub - Process）：将一组相关的活动组合在一起形成一个子流程，用一个带加号的矩形表示。例如，“退款处理”这个相对复杂的环节可以作为一个子流程，内部包含“审核退款申请”“处理退款”等任务。
• 网关（Gateways）
  • 排他网关（Exclusive Gateway）：用于在多个分支路径中选择一个。比如，根据订单金额大小判断是“主管审批”还是“经理审批”，就可以用排他网关来实现这种分支选择。
  • 并行网关（Parallel Gateway）：使流程能够同时沿着多个路径进行。在订单处理中，“发货”的同时可以进行“开具发票”，这两个任务可以通过并行网关来同时启动。
• 流向（Flows）
  • 用箭头表示流程的流向，展示活动之间的顺序和关系。比如从“客户下单”指向“审核订单”的箭头就表示了这两个活动的先后顺序。

2. 确定业务流程范围

• 明确业务目标：首先要清楚业务流程想要实现什么目标。例如，是优化一个产品的采购流程以降低成本，还是提升客户服务流程的满意度等。如果是提升客户服务流程满意度，那么可能涉及客户咨询、投诉处理、售后服务等多个环节。
• 界定流程边界：确定流程从哪里开始，到哪里结束。以采购流程为例，可能从“提出采购需求”开始，到“采购的物品入库并验收合格”结束。这有助于集中精力在关键环节上进行需求分析，避免范围蔓延。


3. 收集业务流程信息

• 与利益相关者沟通：与流程涉及的各方人员进行交流，包括业务操作人员、管理人员、客户等。例如，在设计一个软件开发项目管理流程时，要和开发团队成员、测试人员、项目经理以及客户代表沟通。他们可以提供关于流程实际运行情况、存在的问题、期望的改进等方面的信息。
• 收集文档资料：查看现有的业务文档，如操作手册、流程图、政策文件等。这些文档可以提供关于业务流程的详细描述、规则和要求。比如，在分析财务报销流程时，财务部门的报销政策文件和以往的报销记录就是重要的参考资料。


4. 绘制BPMN流程图

• 从开始事件出发：根据确定的流程起点，绘制开始事件。例如，在一个电商退货流程中，以“客户提交退货申请”作为开始事件。
• 添加活动和网关：按照业务流程的顺序，添加任务、子流程和网关。比如，在退货流程中，接下来是“审核退货申请”任务，若申请金额超过一定限度则需要“主管审批”（排他网关 + 主管审批任务），审批通过后进行“安排退款或换货”（并行网关，同时处理退款和换货两个分支）。
• 连接活动并确定流向：使用流向箭头将各个元素连接起来，清晰地表示流程的走向。确保流程的逻辑正确，每个活动的输入和输出都合理。例如，从“审核退货申请”任务指向“主管审批”任务的箭头表示只有审核通过后才会进入主管审批环节。

5. 分析BPMN流程图

• 流程合理性分析：检查流程是否合理、高效，是否存在不必要的环节或复杂的分支。例如，在某个生产流程中，发现有一个任务需要等待多个部门的审批，而其中部分审批可以并行进行，这就可以通过调整网关和流向来优化流程，提高效率。
• 识别瓶颈和风险：找出可能导致流程延迟或出现问题的环节。比如，在一个物流配送流程中，“仓库发货”环节如果经常出现库存不足的情况，那么这就是一个瓶颈，需要考虑优化库存管理或调整发货策略来降低风险。
• 需求挖掘：从流程图中发现新的功能需求或非功能需求。例如，从客户服务流程中发现客户经常询问订单状态，就可以挖掘出一个需求：开发一个订单状态查询系统，并且要求系统具有实时性和准确性的非功能需求。


6. 验证和优化BPMN模型

• 与利益相关者验证：将绘制好的BPMN模型展示给业务流程的相关人员，确保模型准确地反映了他们的需求和业务实际情况。根据他们的反馈进行修改和完善。例如，在展示给销售团队一个销售订单处理流程模型后，销售团队可能会指出某个审批环节的权限设置不符合实际情况，需要进行调整。
• 基于反馈优化模型：根据验证过程中的反馈意见，对BPMN模型进行优化。这可能包括调整活动的顺序、改变网关的类型、添加或删除某些元素等。通过不断优化，使模型更加贴近实际业务需求，为后续的系统设计、开发等提供更准确的依据。

7. 将BPMN模型转化为需求文档

• 功能需求提取：从BPMN模型中提取每个活动对应的功能需求。例如，在一个人力资源招聘流程模型中，“筛选简历”活动对应的功能需求可能是“系统能够根据预设的关键词和条件对收到的简历进行自动筛选”。
• 非功能需求推导：根据流程的特点和要求，推导出非功能需求，如性能、可靠性、安全性等方面的需求。比如，对于一个涉及金融交易的流程，从BPMN模型中的各个环节可以推导出安全性需求，如数据加密、用户认证等。
• 需求文档撰写：将提取和推导出来的需求进行整理，撰写详细的需求文档。需求文档应该包括需求的编号、名称、描述、优先级、来源（对应BPMN模型中的环节）等内容，以便开发团队、测试团队等能够准确地理解和实现这些需求。
