什么是新·摩尔定律?AI智能体能力每4个月翻一番!智能爆炸在即

“新·摩尔定律”并非一个严格定义的学术术语,而是业界对半导体技术发展新趋势的一种概括性描述。它反映了传统摩尔定律(晶体管数量每18-24个月翻倍)逐渐失效后,行业为延续计算性能增长所探索的新方向。以下是其核心内涵:

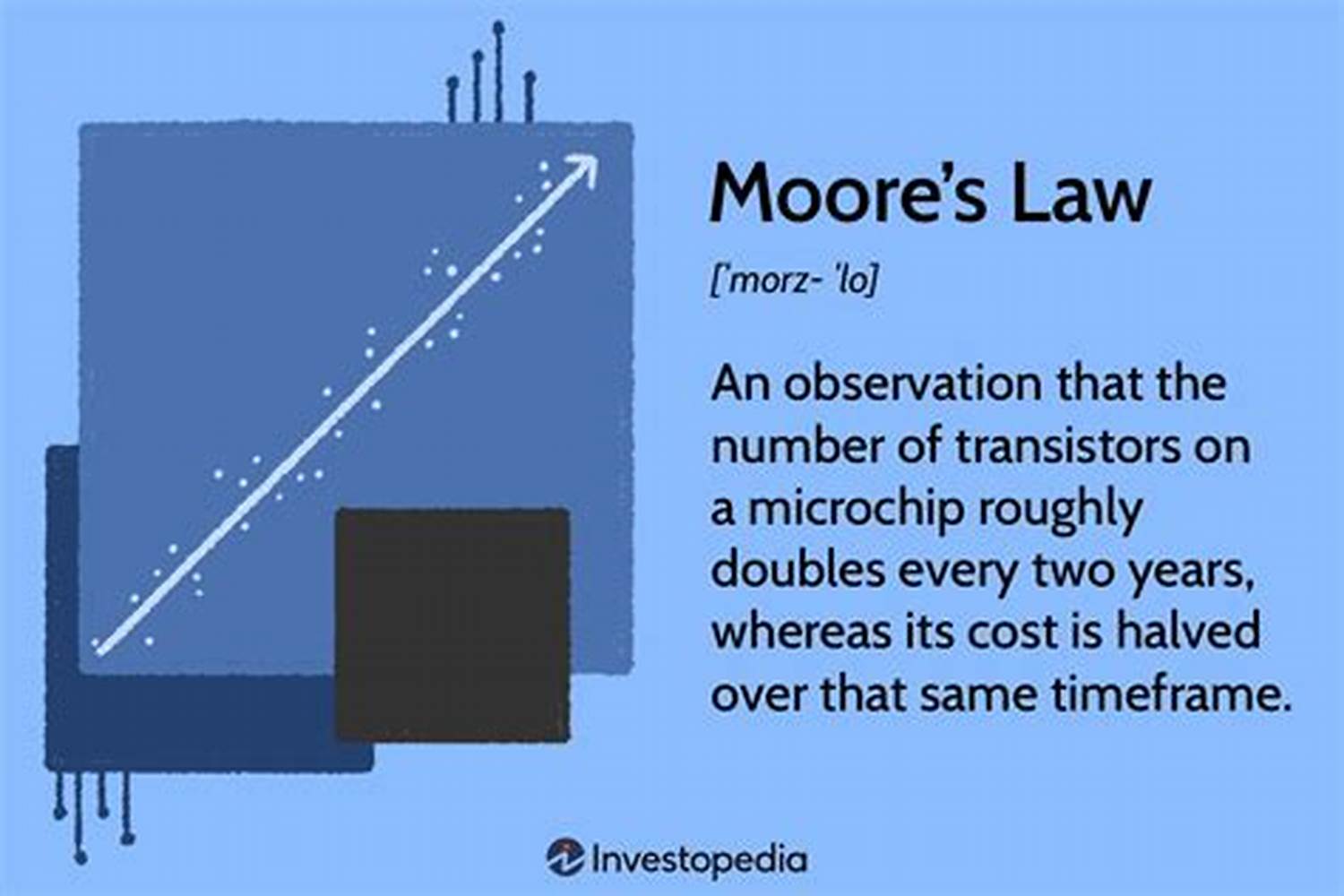

在这里插入图片描述


传统摩尔定律的挑战

  1. 物理极限:晶体管尺寸逼近原子级别(3nm以下),量子隧穿效应导致漏电和发热。
  2. 经济成本:先进制程研发费用激增(如3nm芯片研发需数百亿美元),单一厂商难以承担。
  3. 功耗与散热:芯片功耗呈指数增长,散热成为瓶颈(如高性能CPU/GPU的功耗突破300W)。

新·摩尔定律的核心方向

  1. 异构计算与Chiplet设计
    • 异构集成:将CPU、GPU、AI加速器等不同功能模块整合,提升能效比(如苹果M1/M2芯片)。

    • Chiplet技术:通过先进封装(如台积电CoWoS)将小芯片组合,降低成本并提升灵活性(如AMD MI300)。

  2. 新材料与新架构
    • GAAFETs:三星3nm工艺采用环绕栅极晶体管,增强栅极控制能力。

    • 碳纳米管/二维材料:替代硅基材料,突破物理极限(如IBM的2nm实验芯片)。

    • 存算一体架构:减少数据搬运,提升AI计算效率(如存内计算芯片)。

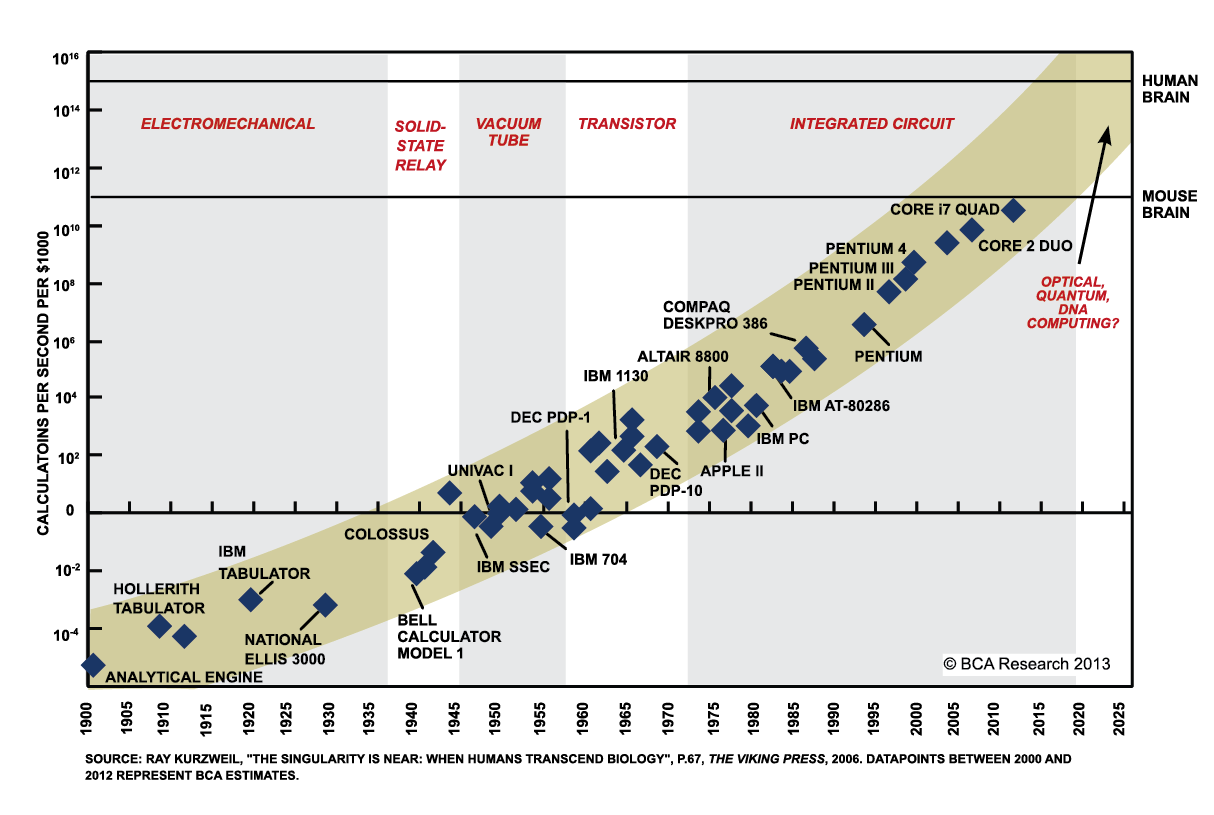

在这里插入图片描述

  1. 3D堆叠与先进封装
    • Foveros/CoWoS:垂直堆叠芯片,提升性能密度(如英特尔Meteor Lake、英伟达GH200)。

    • 芯粒互连技术:UCIe标准推动芯粒生态,类似“乐高式”芯片组合。

  2. 专用加速器与算法协同
    • 领域专用芯片(DSA):针对AI、加密等场景优化(如TPU、DPU)。

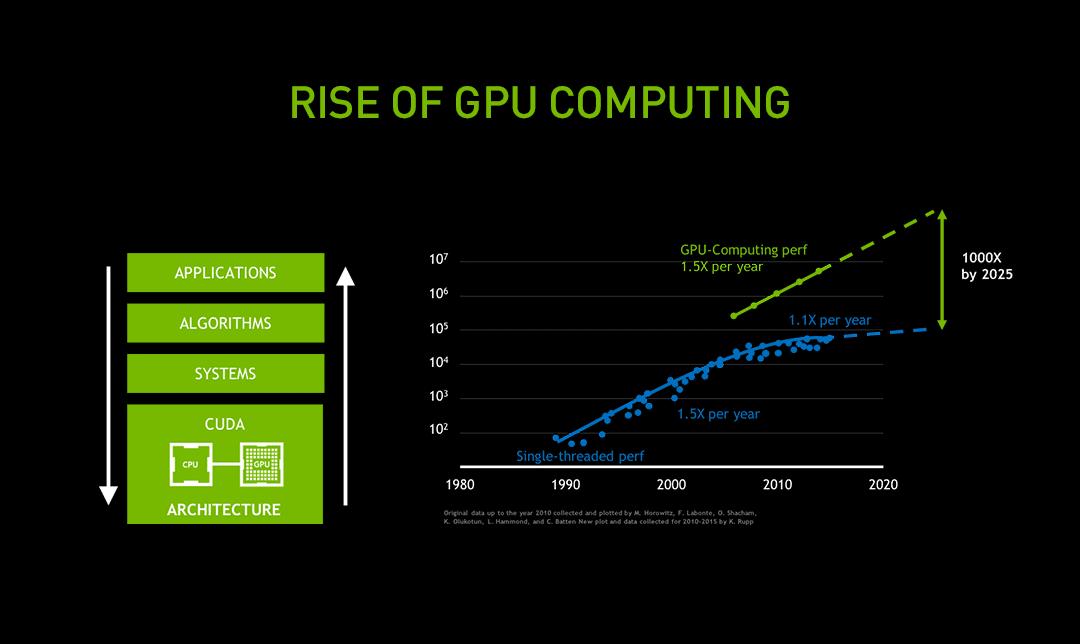

    • 软件定义硬件:通过编译器与算法适配硬件,提升利用率(如CUDA生态)。

  3. 量子计算与光子芯片
    • 量子比特扩展:IBM、谷歌等推进量子芯片,探索指数级算力提升。

    • 光子计算:利用光信号处理数据,解决电芯片能耗瓶颈(如Ayar Labs的硅光芯片)。
    在这里插入图片描述


行业观点分歧
• 悲观派(如黄仁勋):认为“摩尔定律已死”,需依赖AI和软件优化。

• 乐观派(如英特尔):主张通过GAA、芯粒等技术延续性能增长,目标仍是“每两年提升一次效率”。


新·摩尔定律的本质
其核心目标仍是延续计算能力的性价比增长,但实现路径从单一依赖制程微缩转向多维创新,包括:
• 系统级优化(硬件+软件+算法)

• 新材料与新物理效应

• 异构集成与先进封装

• 新兴计算范式(量子、光子等)
在这里插入图片描述

这一趋势标志着半导体产业从“单一追求密度”向“多维协同创新”的转变。
