CAD入门实践练习

以下是针对CAD入门者的实践练习建议,通过分阶段、分模块的练习帮助巩固基础知识,并提升实际操作能力。内容涵盖二维绘图、三维建模、标注注释等核心技能。


一、二维绘图实践

1. 基础几何图形练习
• 目标:熟悉基本绘图工具(直线、圆、多边形等)和修改工具(修剪、偏移、阵列等)。

• 练习项目:

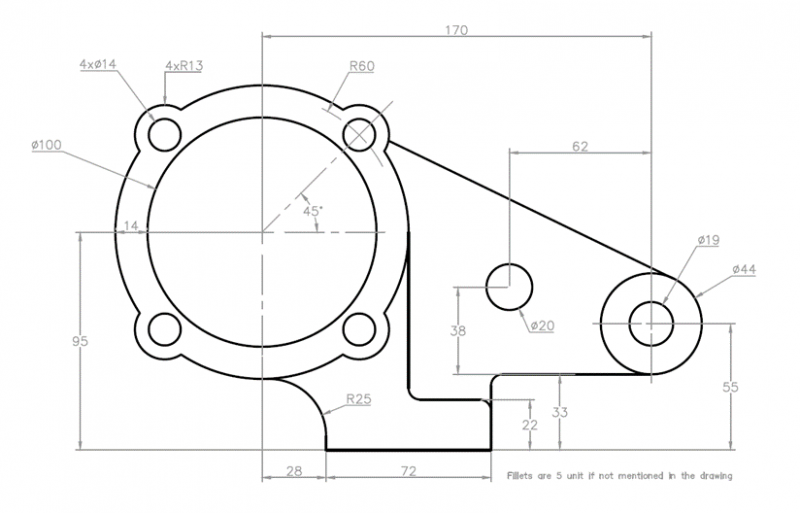

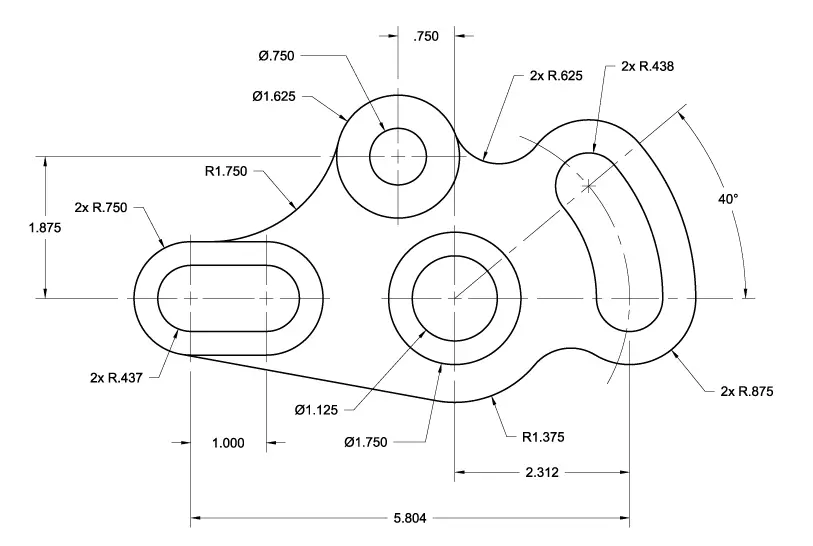

• 几何图形:绘制五角星、齿轮轮廓、六边形组合图形。

• 机械零件草图:绘制螺栓、垫片、弹簧(需用CIRCLETRIMARRAY等命令)。

• 建筑平面图:绘制简单房间平面图(墙体、门窗、家具布局)。
在这里插入图片描述

2. 图层与图块练习
• 目标:掌握图层管理和块的使用。

• 练习项目:

• 图层分类:创建“轮廓线”“中心线”“尺寸标注”等图层,设置不同颜色和线型。

• 创建块:将常用图形(如门、窗、符号)定义为块,并插入到其他图纸中。
在这里插入图片描述

3. 标注与注释练习
• 目标:熟练使用标注工具(线性标注、半径标注、文字注释等)。

• 练习项目:

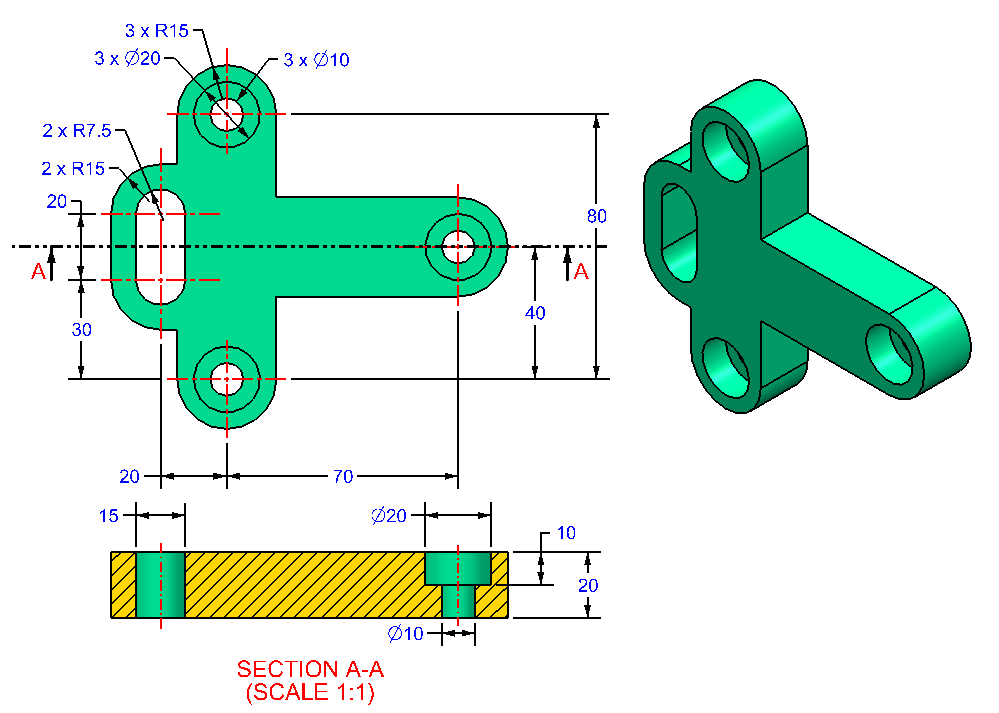

• 机械零件标注:为螺栓图纸添加尺寸标注、公差标注和表面粗糙度符号。

• 建筑图纸标注:为平面图添加房间名称、门窗编号、比例尺。


二、三维建模实践
1. 基础三维实体建模
• 目标:熟悉三维建模界面和基本命令(拉伸、旋转、布尔运算)。

• 练习项目:

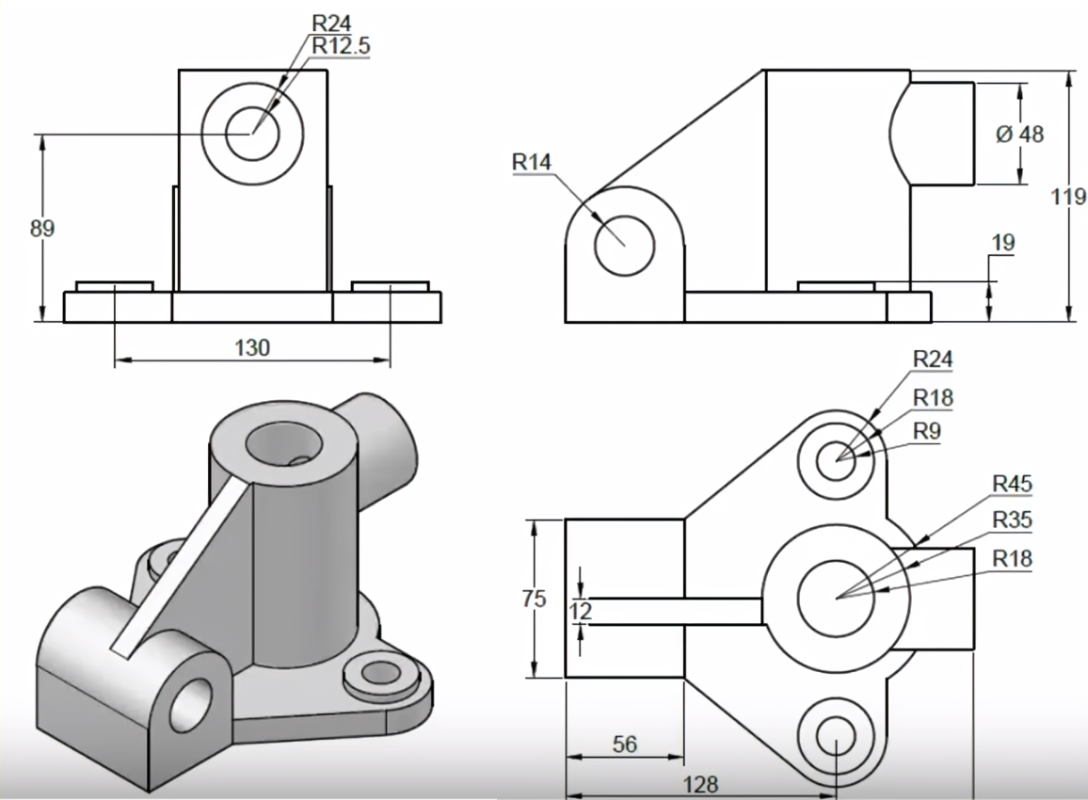

• 简单零件:绘制长方体底座、圆柱销、法兰盘(使用BOXCYLINDEREXTRUDE)。

• 机械部件:组合拉伸和旋转操作,制作联轴器或轴套。

在这里插入图片描述

2. 装配体练习
• 目标:学习如何组合多个零件并管理装配关系。

• 练习项目:

• 螺栓螺母装配:将之前绘制的螺栓和螺母组合成装配体。

• 夹具装配:组合底座、螺杆、压板等零件,模拟夹具结构。

3. 曲面建模(选学)
• 目标:尝试简单曲面设计(如汽车灯罩、花瓶)。

• 练习项目:

• 拉伸曲面:用SPLINE绘制曲线,再通过EXTRUDE生成曲面。

• 旋转曲面:绘制花瓣轮廓线,旋转生成花瓶模型。

在这里插入图片描述


三、综合项目实战
1. 机械图纸全流程练习
• 任务:从零开始绘制一套完整的机械图纸。

• 步骤:

  1. 绘制零件图(如轴、齿轮)。
  2. 添加尺寸标注、公差、技术要求。
  3. 创建三维模型并生成工程图(布局空间出图)。

2. 建筑平面图设计
• 任务:绘制一套住宅户型平面图。

• 步骤:

  1. 绘制墙体、门窗、楼梯。
  2. 标注房间尺寸、家具位置。
  3. 添加图框、标题栏和比例尺。

3. 创意设计(选学)
• 任务:发挥创意设计简单产品(如台灯、笔筒)。

• 步骤:

  1. 二维草图设计。
  2. 转换为三维模型。
  3. 渲染效果图(使用CAD渲染工具或第三方插件)。

四、练习方法与技巧

  1. 分阶段练习
    • 从简单到复杂,逐步增加难度(如先画二维线框,再添加三维实体)。

    • 每天专注练习1-2个工具(如ARRAY阵列或MIRROR镜像)。

  2. 模仿真实案例
    • 下载CAD图纸模板(如机械零件图、建筑平面图),模仿绘制并对比修改。

  3. 善用快捷键
    • 熟记常用快捷键(如L画线、C画圆、TRIM修剪),提升效率。

  4. 检查与优化
    • 使用AUDIT命令修复图纸错误。

    • 定期保存文件,避免数据丢失。


五、常见问题与解决

  1. 图形显示不全
    • 使用ZOOM命令调整视图,或输入REGEN重生成图形。

  2. 标注文字重叠
    • 调整标注比例(DIMSCALE),或手动移动标注位置。

  3. 三维模型卡顿
    • 关闭不必要的视觉样式(如阴影效果),简化模型复杂度。


六、学习资源推荐

  1. 练习图纸下载

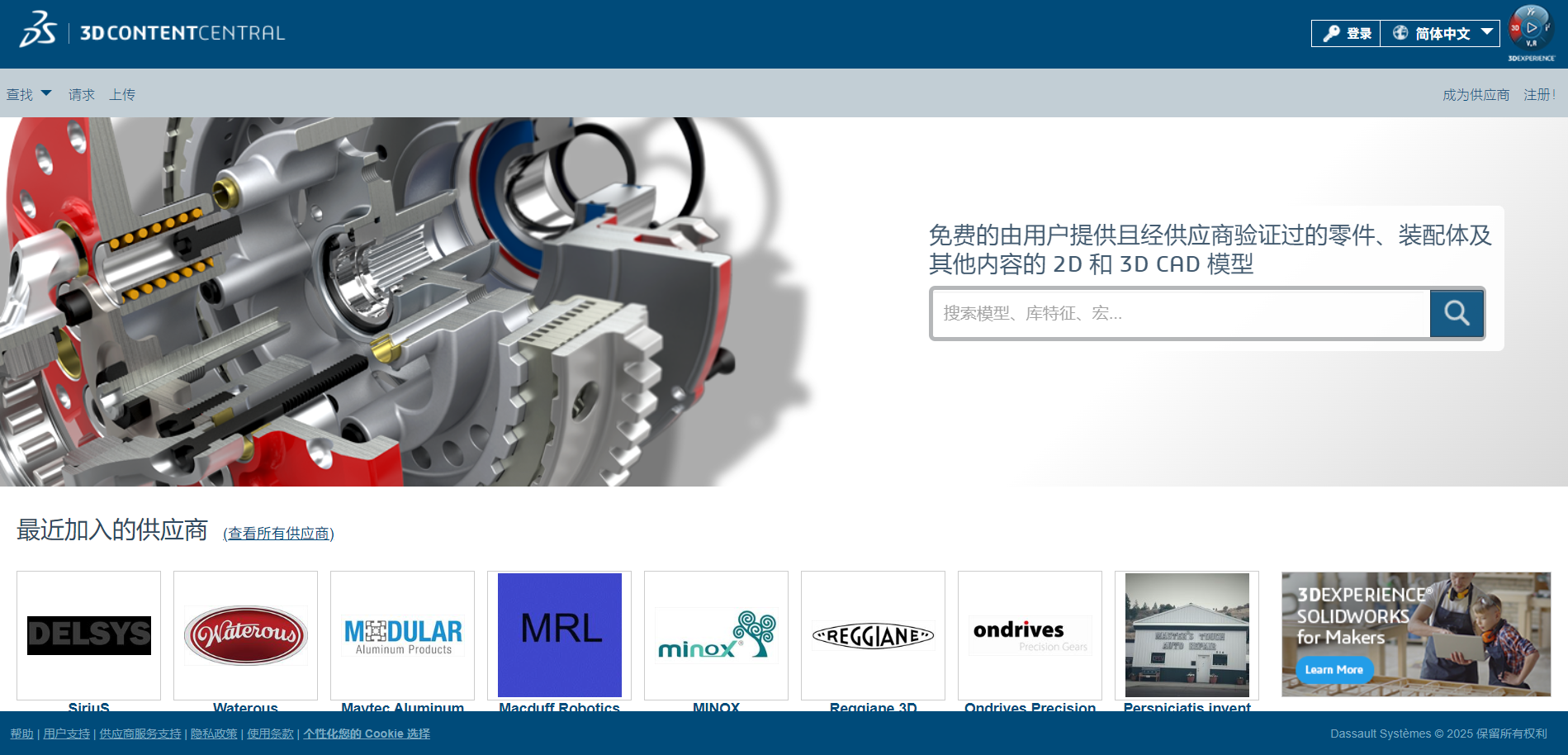

    • 网站:GrabCAD、3D ContentCentral(提供免费机械图纸)。

    • 国内平台:豆丁网、道客巴巴(搜索“CAD图纸下载”)。

https://www.3dcontentcentral.cn/
在这里插入图片描述

  1. 视频教程
    • B站UP主:AutoCAD教程-小黑老师、机械CAD入门。

    • 官方渠道:Autodesk官方YouTube频道。

  2. 软件工具
    • 免费替代:Draftsight(类似AutoCAD)、FreeCAD(开源三维CAD)。

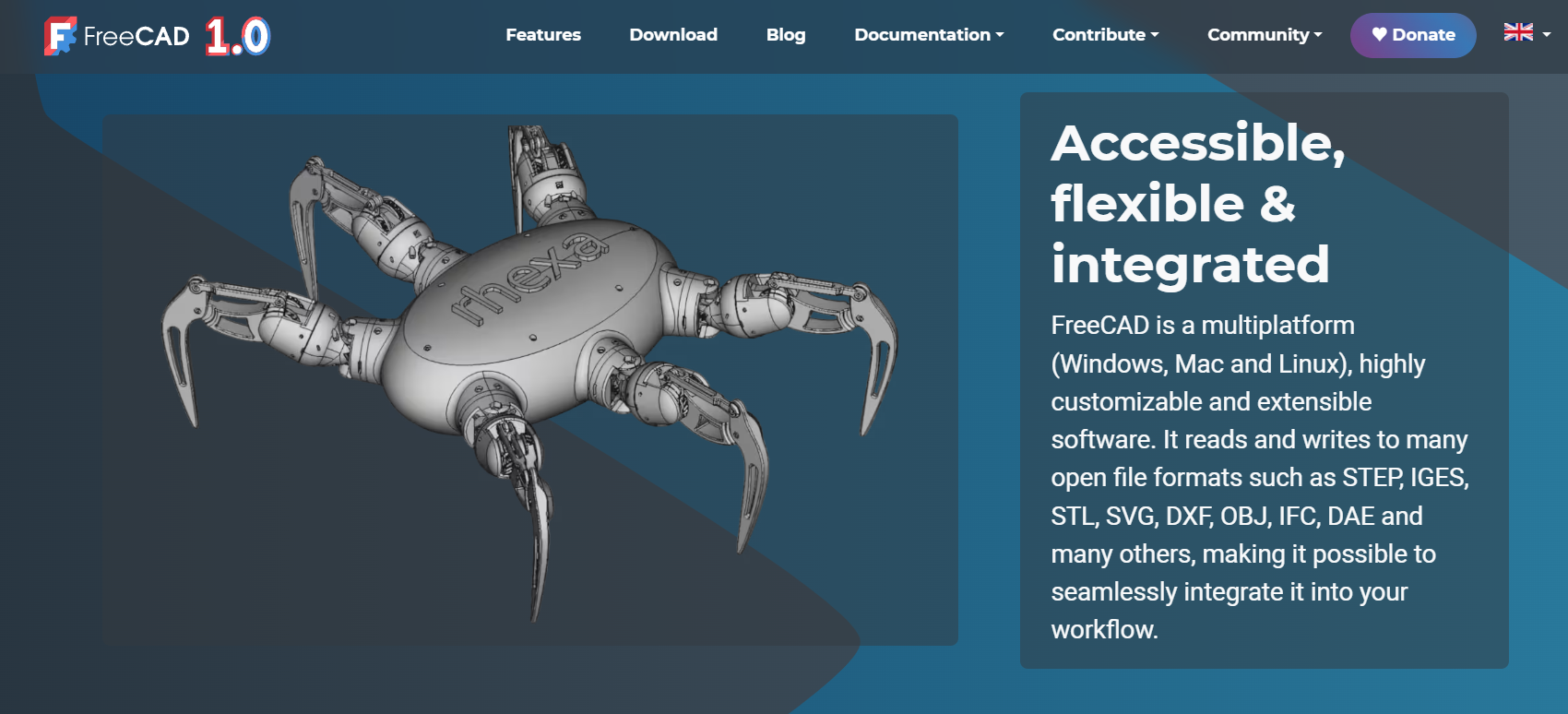

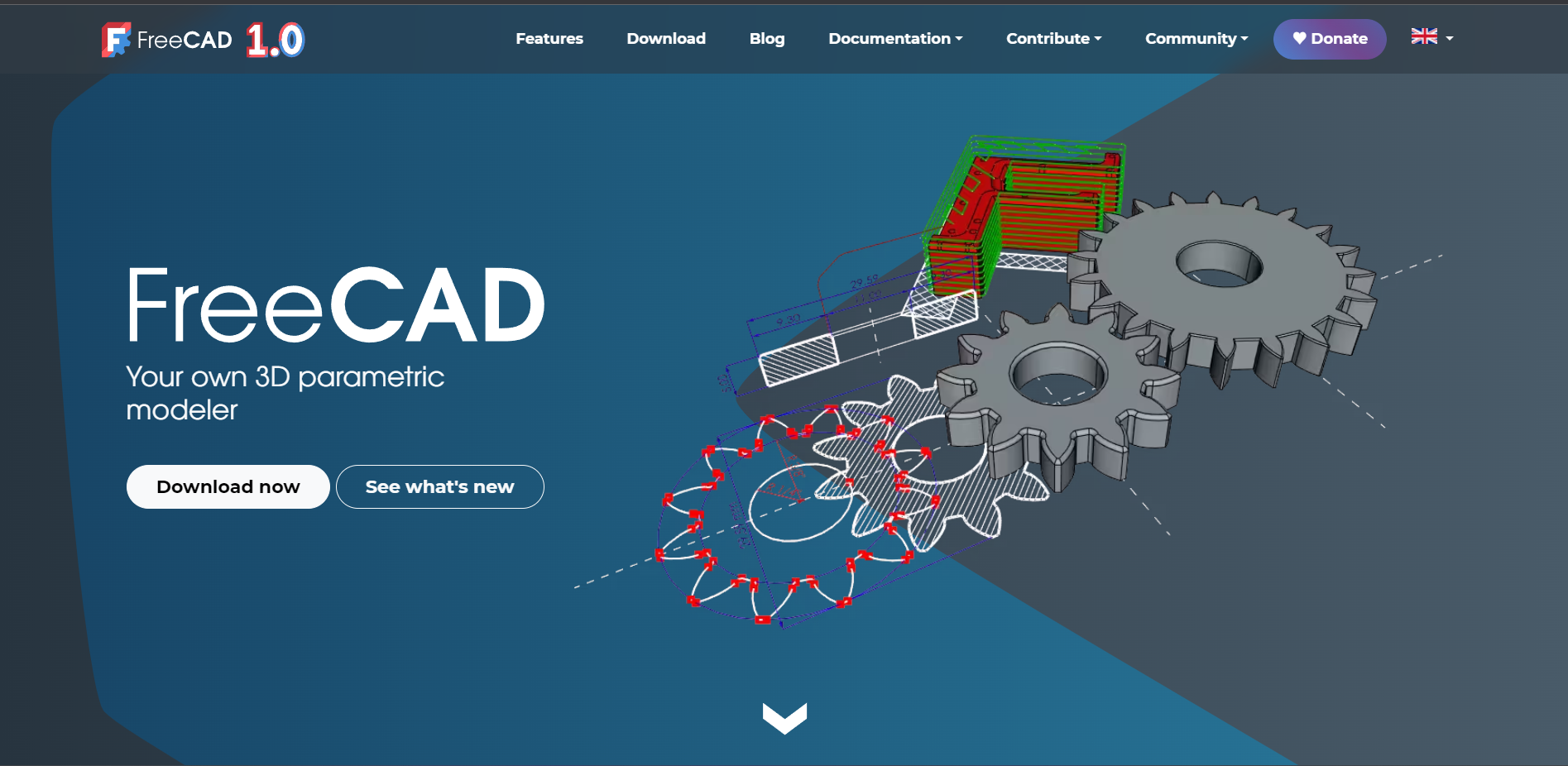

https://www.freecad.org/

在这里插入图片描述


总结:实践是掌握CAD的核心!从简单图纸开始,逐步挑战复杂项目,注重细节(如线型规范、标注清晰)。尝试参与实际工程案例(如学校课题、开源项目),积累经验。
