计算物理专题：薛定谔方程的有限元解法

简单边值问题的有限元解法

$\left\{\begin{matrix} -(py')'+qy=f(x)&(a<x<b)\\ y(a)=d_1,y(b)=d_2&\end{matrix}\right.(1)$

其中： $p(x),q(x),f(x)$ 都是 $\begin{bmatrix} a,b \end{bmatrix}$ 上已知的连续函数，且 $p'(x)$ 也连续， $p(x)> 0;q(x)\ge 0$

等价性定理

如果y(x)是边值问题(1)的解，则y(x)是\mu 中使得泛函I(z)取极小值的函数；反正，如果y(x)是\mu 中使得泛函I(z)取极小值的函数，则y(x)一定是边值问题(1)的解。

$\left\{\begin{matrix} I(z)=\int_a^b\begin{bmatrix} pz'^2+qz^2-2fz \end{bmatrix}dx&(2)\\ I(y) = \min_{z\in \mu}I(z) &(3) \end{matrix}\right.$

一个常用的线性插值公式

$\begin{matrix} y(x)\approx \lambda_1(x)y_{i-1}+\lambda_2(x)y_{i}\\ \lambda_1=\frac{x_i-x}{x_i-x_{i-1}}\\ \lambda_2=\frac{x-x_{i-1}}{x_i-x_{i-1}} \\ (4) \end{matrix}$

有限元法

step one

等价性定理说明，边值问题可以转换为一个变分问题。我们需要求解的是这个变分问题的数值解，反而得到边值问题的数值解。

将求解区间[a,b]剖分为n个小区间。a=x_0,x_1,x_2,...x_{n-1},x_n=b

(2) = \sum_{i=1}^n I_i;I_i = \int_{x_{i-1}}^{x_i} [[py'^2 + qy^2 - 2fy] dx

利用(4)，注意到在一系列推导后有：

$I_i \approx (y_{i-1},y_i) \begin{pmatrix} K_{11}^{(i)} &K_{12}^{(i)} \\ K_{21}^{(i)} & K_{22}^{(i)} \end{pmatrix}\begin{pmatrix} y_{i-1}\\ y_i \end{pmatrix}-2\begin{pmatrix} b_1^{(i)} &b_2^{(i)} \end{pmatrix}\begin{pmatrix} y_{i-1}\\ y_i \end{pmatrix}$

$\begin{pmatrix} K_{11}^{(i)} &K_{12}^{(i)} \\ K_{21}^{(i)} & K_{22}^{(i)} \end{pmatrix}=K^{(i)}=\frac{p_i}{l_i}\begin{pmatrix} 1 & -1\\ -1& 1 \end{pmatrix}+\frac{l_iq_i}{6}\begin{pmatrix} 2 &1 \\ 1&2 \end{pmatrix}$

$b^{(i)}=\frac{l_if_i}{2}\begin{pmatrix} 1\\ 1 \end{pmatrix}$

step two

令：

$y=(y_0,y_1,...y_n)^T;C^{(i)}=\begin{pmatrix} 0 & \dots &1 & 0& \dots & 0\\ 0 &\dots &0 &1 & \dots &0 \end{pmatrix}$

其中：

$\begin{pmatrix} y_{i-1}\\ y_i \end{pmatrix}=C^{(i)}y$

类似的，我们使：

$K=\sum_{i=1}^n C^{(i)}K^{(i)}C^{(i)};b=\sum_{i=1}^nb^{(i)}$

则可以得到

$I(y)=y^TKy-2b^Ty$

step three

由极值原理，得 $\frac{d}{dy_i}(y^TKy-2b^Ty)=0$ .

化简后可得： $\left\{\begin{matrix} \sum_{r=0}^n K_{ir}y_r = b_i(i=0,1,...,n)\\ Ky=b \end{matrix}\right.$

程序实现

import numpy as np
import matplotlib.pyplot as plt

#finite element method
def FEM(p,q,f,x0,x1,y0,y1,n=1000):
    n *= (x1-x0)
    x = np.linspace(x0,x1,n+1)
    h = (x1-x0)/n

    K = np.zeros((n+1,n+1))
    b = np.zeros(n+1)
    for i in range(1,n+1):
        xi = x[i]
        pi = p(xi)
        qi = q(xi)
        fi = f(xi)

        Ki = (pi/h) * np.array([[1,-1],[-1,1]]) + (qi*h/6) * np.array([[2,1],[1,2]])
        bi = (h*fi/2) * np.array([1,1])

        K[i-1:i+1,i-1:i+1] += Ki
        b[i-1:i+1] += bi

    K[0,0] = 1
    K[n,n] = 1
    b[0] = y0
    b[n] = y1

    y = np.linalg.solve(K,b)
    return x,y

x0 = 0
x1 = 1
y0 = 0
y1 = 0

def p(x):
    return 1

def q(x):
    return x**2

def f(x):
    return np.sin(x)*x**2

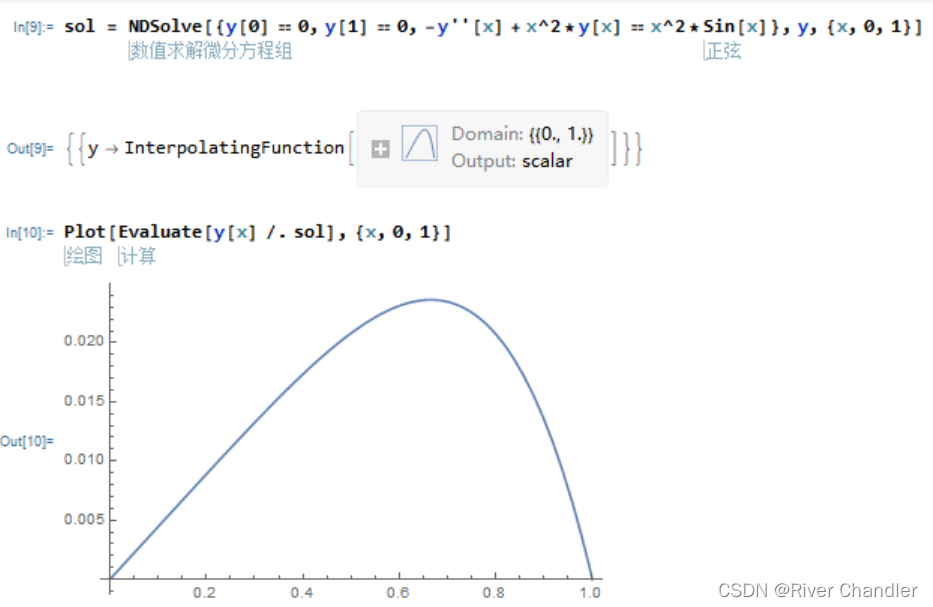

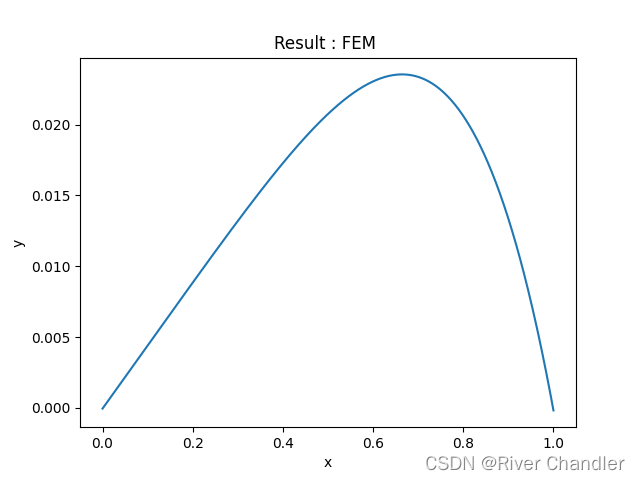

x,y = FEM(p,q,f,x0,x1,y0,y1)
plt.plot(x,y)
plt.xlabel('x')
plt.ylabel('y')
plt.title('Result : FEM ')
plt.pause(0.01)

特征值问题的求解思路

一路算下去就好，寻找在端点处符合要求的值即可。
