Flink 源码剖析｜数据流中的元素

在 Flink 的数据流中，所有元素均继承自 StreamElement 抽象类。该抽象类有 6 个子类，即 Flink 的数据流中有且仅有这 6 种类型的元素。

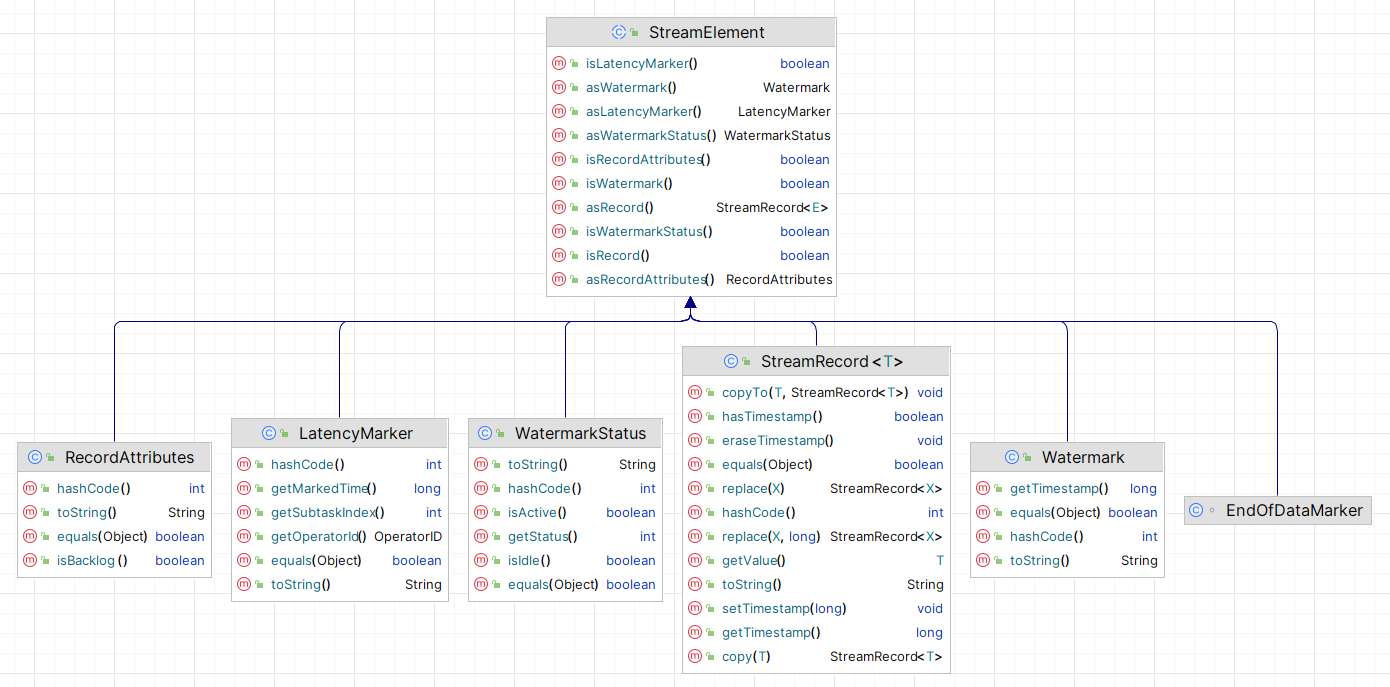

继承关系如下图：

• StreamRecord<T>：数据流中的存储数据的元素，包含一个 T 类型的值和一个可选择的时间戳。
• Watermark：数据流中的 Watermark
• WatermarkStatus：数据流状态标记，包含 WatermarkStatus#IDLE 和 WatermarkStatus#ACTIVE 两种，用于标记数据流的空闲状态，告知下游算子是否需要等待这个数据流后续的 Watermark
• LatencyMarker：延迟标记，用于端到端延迟追踪的指标统计，详见 《Flink 官方文档：Operations - 指标 - End-to-End latency tracking》
• RecordAttributes：记录属性信息，提供用于优化作业的信息
• EndOfDataMarker：数据流结束标记

1 StreamElement：数据流对象的抽象类（内部 API）

在 StreamElement 抽象类中，仅实现了检查实例是否为 5 种子类，以及将实例强转为 5 种子类的对象的方法，没有实现具体的方法。

源码｜Github｜org.apache.flink.streaming.runtime.streamrecord.StreamElement

@Internal
public abstract class StreamElement {

    public final boolean isWatermark() { return getClass() == Watermark.class; }
    public final boolean isWatermarkStatus() { return getClass() == WatermarkStatus.class; }
    public final boolean isRecord() { return getClass() == StreamRecord.class; }
    public final boolean isLatencyMarker() { return getClass() == LatencyMarker.class; }
    public final boolean isRecordAttributes() { return getClass() == RecordAttributes.class; }

    @SuppressWarnings("unchecked")
    public final <E> StreamRecord<E> asRecord() { return (StreamRecord<E>) this; }
    public final Watermark asWatermark() { return (Watermark) this; }
    public final WatermarkStatus asWatermarkStatus() { return (WatermarkStatus) this; }
    public final LatencyMarker asLatencyMarker() { return (LatencyMarker) this; }
    public final RecordAttributes asRecordAttributes() { return (RecordAttributes) this; }
}

2 StreamRecord<T>：数据流中的记录（内部 API）

在 StreamRecord 的对象属性中，包含一个 T 类型的值 value 和一个可供选择的 long 类型的 timestamp，以及标记该 timestamp 是否为空的布尔值 hasTimestamp。

StreamRecord 有 2 个构造方法，一个是仅提供 T value 的构造方法，一个是提供 T value 和时间戳 timestamp 的构造方法。此外，提供了获取和更新 value 和 timestamp 的方法。

源码｜Github｜org.apache.flink.streaming.runtime.streamrecord.StreamRecord（部分）

@Internal
public final class StreamRecord<T> extends StreamElement {

    private T value;
    private long timestamp;
    private boolean hasTimestamp;

    public StreamRecord(T value) {
        this.value = value;
    }

    public StreamRecord(T value, long timestamp) {
        this.value = value;
        this.timestamp = timestamp;
        this.hasTimestamp = true;
    }

    public T getValue() { return value; }

    public long getTimestamp() {
        if (hasTimestamp) {
            return timestamp;
        } else {
            return Long.MIN_VALUE;
        }
    }

    public boolean hasTimestamp() { return hasTimestamp; }

    @SuppressWarnings("unchecked")
    public <X> StreamRecord<X> replace(X element) {
        this.value = (T) element;
        return (StreamRecord<X>) this;
    }

    @SuppressWarnings("unchecked")
    public <X> StreamRecord<X> replace(X value, long timestamp) {
        this.timestamp = timestamp;
        this.value = (T) value;
        this.hasTimestamp = true;

        return (StreamRecord<X>) this;
    }

    public void setTimestamp(long timestamp) {
        this.timestamp = timestamp;
        this.hasTimestamp = true;
    }

    public void eraseTimestamp() {
        this.hasTimestamp = false;
    }
}

3 Watermark

在 Watermark 的对象属性中，只有一个 Watermark 标记的时间戳，与设置 Watermark 策略时的 org.apache.flink.api.common.eventtime.Watermark 一致，这个时间戳在构造方法中传入后即不可变。

源码｜Github｜org.apache.flink.api.common.eventtime.Watermark（部分）

@PublicEvolving
public final class Watermark extends StreamElement {

    private final long timestamp;

    public Watermark(long timestamp) {
        this.timestamp = timestamp;
    }

    public long getTimestamp() {
        return timestamp;
    }
}

4 WatermarkStatus：数据流状态（内部 API）

WatermarkStatus 用于标记数据流的空闲状态，避免空闲数据源影响下游算子的 Watermark 更新，具体介绍详见 “2.6 空闲数据源的处理”。而上游算子向下游算子通知数据流的空闲状态，则是通过发出 WatermarkStatus#IDLE 和 WatermarkStatus#ACTIVE 来实现的。

源码｜Github｜org.apache.flink.streaming.runtime.watermarkstatus.WatermarkStatus

@Internal
public final class WatermarkStatus extends StreamElement {

    public static final int IDLE_STATUS = -1;
    public static final int ACTIVE_STATUS = 0;

    public static final WatermarkStatus IDLE = new WatermarkStatus(IDLE_STATUS);
    public static final WatermarkStatus ACTIVE = new WatermarkStatus(ACTIVE_STATUS);

    public final int status;

    public WatermarkStatus(int status) {
        if (status != IDLE_STATUS && status != ACTIVE_STATUS) {
            throw new IllegalArgumentException(
                    "Invalid status value for WatermarkStatus; "
                            + "allowed values are "
                            + ACTIVE_STATUS
                            + " (for ACTIVE) and "
                            + IDLE_STATUS
                            + " (for IDLE).");
        }

        this.status = status;
    }

    public boolean isIdle() {
        return this.status == IDLE_STATUS;
    }

    public boolean isActive() {
        return !isIdle();
    }

    public int getStatus() {
        return status;
    }
}

在实现上，通过类似枚举类的方式，使用静态常量 IDLE 和 ACTIVE 表示空闲状态和活跃状态的 WatermarkStatus 的对象。此外，提供了 isIdle() 方法和 isActive() 方法用于查询当前对象是标记空闲状态还是活跃状态。

参考文献

《Flink 官方文档：Operations - 指标：End-to-End latency tracking》
