PS176.PD转HDMI芯片简介以及封装

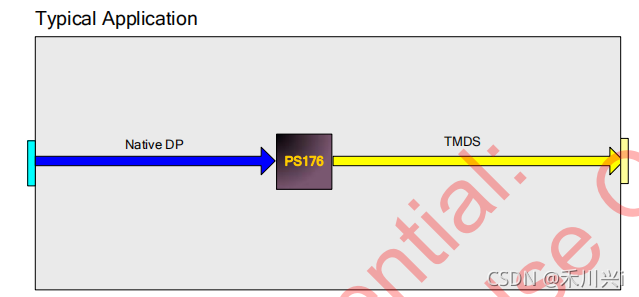

PS176是一个显示端口™ （DP）至HDMI™ 2.0视频接口转换器适用于需要视频协议转换的电缆适配器、电视接收器、监视器和其他应用。它将接受任何显示端口输入格式，包括DP 1.1a、dp1.2a、dp1.3或dp1.4。它可以输出传统的HDMI和DVI视频模式以及HDMI2.0格式。HDMI 2被支持到允许的最大TMDS日期速率为6Gb/s，使得4K 超高画质的视频以每秒24位的4:4:4视频模式每秒60帧的速度播放。

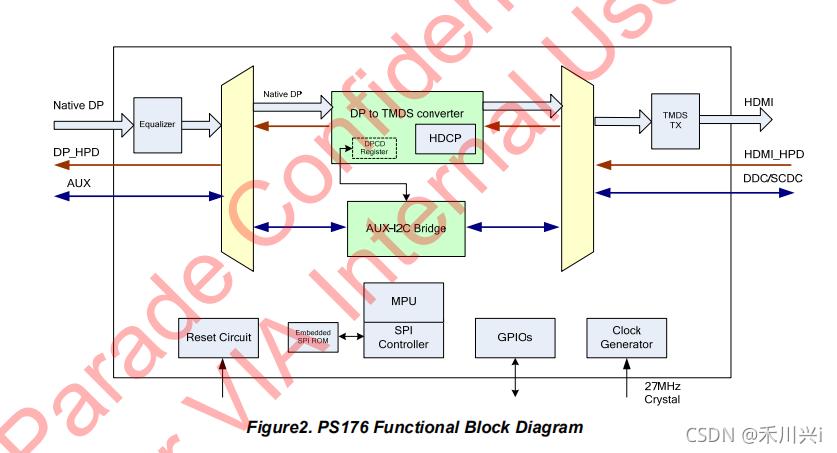

PS176可提供实现由一个使用内部SPI ROM进行自动配置和微代码的集成微处理器。SPI ROM可以通过显示端口辅助通道或设备I2C输入设备进行实时更新。系统控制可通过I2C从机输入，I2C主接口可用于外部EDID和扩展功能。皆支持HDCO 1.4及HDCP 2.2内容保护协议及必要的HDCP再生功能，包括HDCP中继器功能，集成了HDCP 接收或者发送功能。



PS176 主要特性

集成显示端口接收器和HDMI 2.0发射器，用于视频格式转换

支持60Hz帧速率下高达4096 x 2160的显示分辨率，24位彩色和4:4:4彩色采样，使用HBR2（5.4Gbps）数 据速率下的4通 道DP 1.2a、DP 1.3或DP 1.4输入

抖动消除锁相环提供稳定的HDMI输出信号，还保有兼容性余裕

HDCP 1.4和HDCP 2.3中继器功能集中在芯片一个脚位上

内部具有画面4:4:4/4:2:2到画面4:2:0的转换能力

包括带内部SPI ROM的片上微处理器

1.2V核心电源和3.3V I/O电源

低功耗

内部晶体振荡器，支持外部晶体或参考时钟

静电放电：HBM 7kV

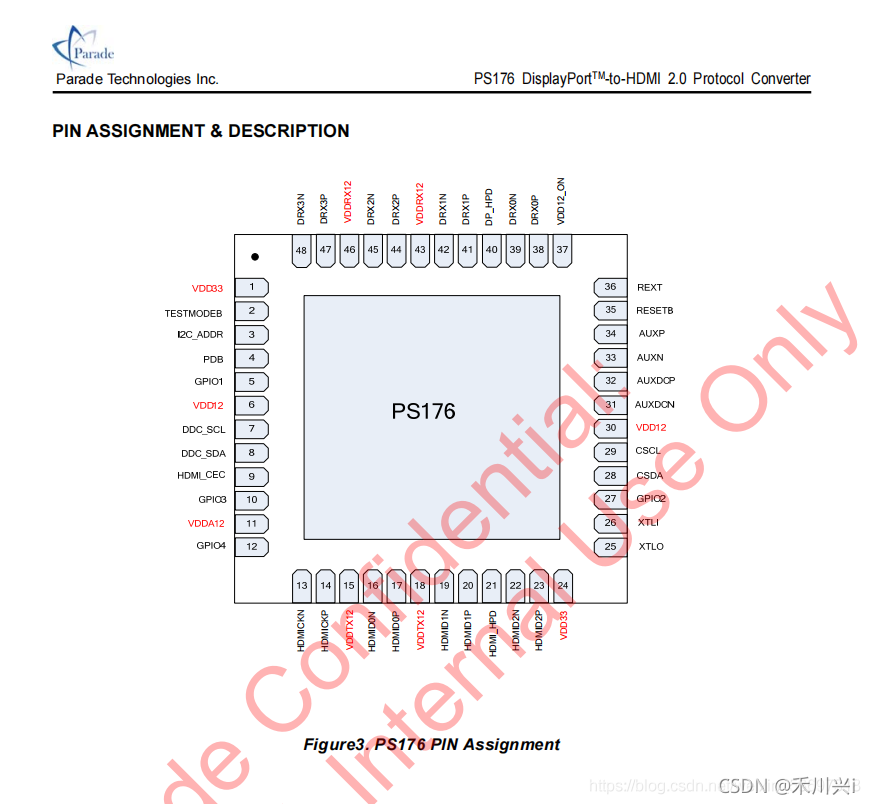

48针6x6mm QFN封装，RoHS无卤

 详细原理图可在下方留言获得
