龙讯LT6911系列C/UXC/UXB/GXC/GXB芯片功能区别阐述

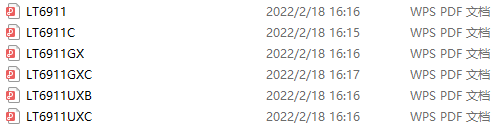

龙讯LT6911系列共有六种型号，分别是LT6911/C/UXC/UXB/GXC/GXB,其版本迭代，功能逐步增强，此文着重于型号所支持的HDMI信号版本进行阐述，详情可参考规格书

六种型号大概分为三类，

LT6911/C支持HDMI1.4转MIPI/LVDS/CSI。

LT6911GX/GXC支持HDMI2.0转MIPI/LVDS/CSI，带音频转换功能

LT6911UXB/UXC支持HDMI2.1转MIPI/LVDS/CSI，UXB带音频转换功能

其中，LT6911支持HDMI转4 端口扩展，而LT6911C则只能支持HDMI转 2端口扩展



LT6911UXB支持HDMI2.0转4 端口扩展，并且带音频转换功能。而LT6911UXC则只能支持HDMI转 2端口扩展。

以LT6911C为例子：以下为LT6911具体参数：

HDMM.1.4参数：

•兼容HDMI 1.4规范，TMDS数据速率高达3.4Gbps /通道

•支持hdcp1.4

•PCB、电缆和连接器损耗的自适应接收机均衡

单轨/双端口mipi参数：

•符合DCS1.02, D-PHY1.2& DSI1.02 &CSI-2 1.0

•每个端口1个时钟通道，1-4个可配置数据通道

•1/2可配置端口

•数据巷80mbps -1.5 gbps

•每一半最大64像素重叠支持非突发和突发视频模式

•支持RGB666，松散RGB666, RGB888，RGB565，16 位 YCbCr4：2：2，20 位 YCbCr42：2.24 位YCbCr 4：2：2，12 位 YCbCr4：2：0视频格式

•每个端口支持视频流复制模式•并行3D支持

单/双端口LVDS发射器参数：

•兼容VESA和JEIDA标准1/2可配置端口．每个端口1个码头通道和4个可配置的数据通道

•支持最大数据速率1.2Gbps/lane

•输出颜色深度支持6位和8位

•每个端口支持视频流复制模式

•并联3D支持

其他：

•3.3 v /1.2 v电源

•内部CSC支持YCbCr 4:4:4和RGB之间的转换，以及YCbCr 4:2:2和YCbCr 4:4:4之间的转换．

•支持SPDIF和2通道IIS音频输出

•支持100KHz I2C从机。

•温度范围:-40°C ~ +85°C。

•ESD 2 kv HBM



其余版本基于LT6911C的参数上进行升级以及功能添加，详情可参考详细规格书，

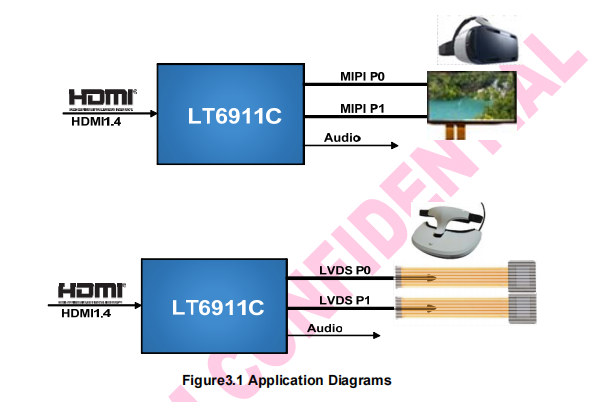

系列芯片主要应用于VR眼镜，显示屏等方面。
