PacketTracer模拟器物联网教程6—门卡与读卡器

PacketTracer模拟器物联网教程6—门卡与读卡器

本章用到教程1教程3与教程4的相关知识，如有需要请先学习教程1、教程3与教程4

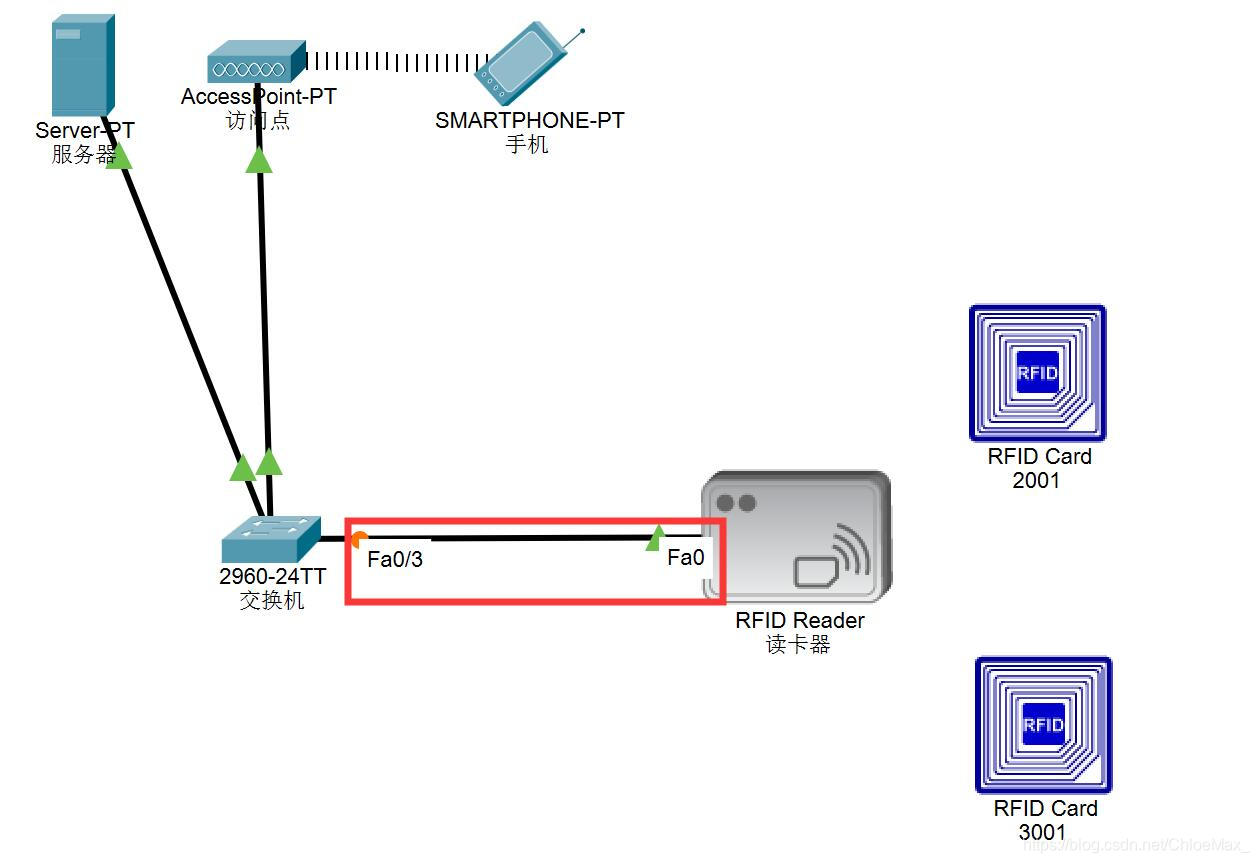

整体拓扑图如下

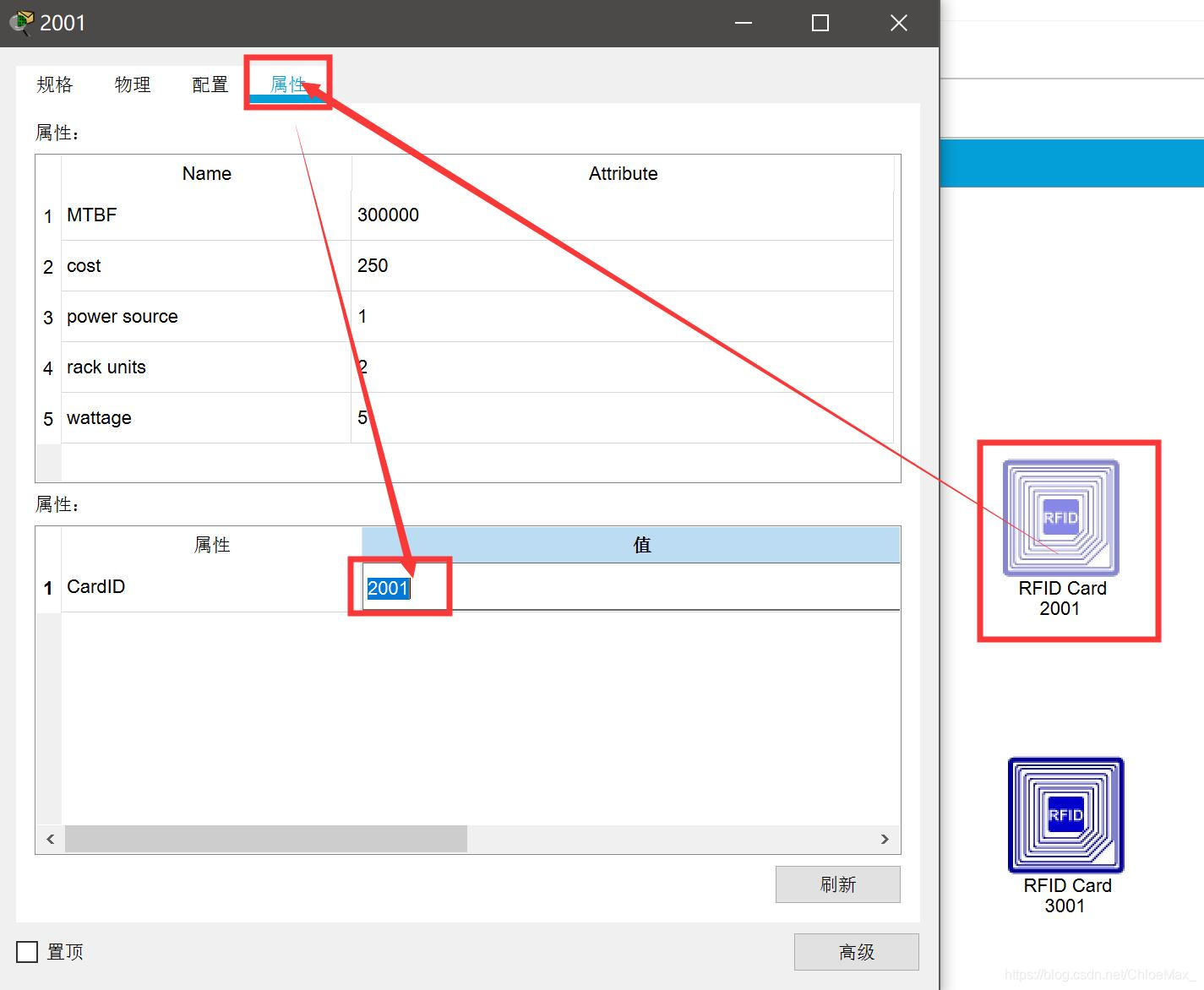

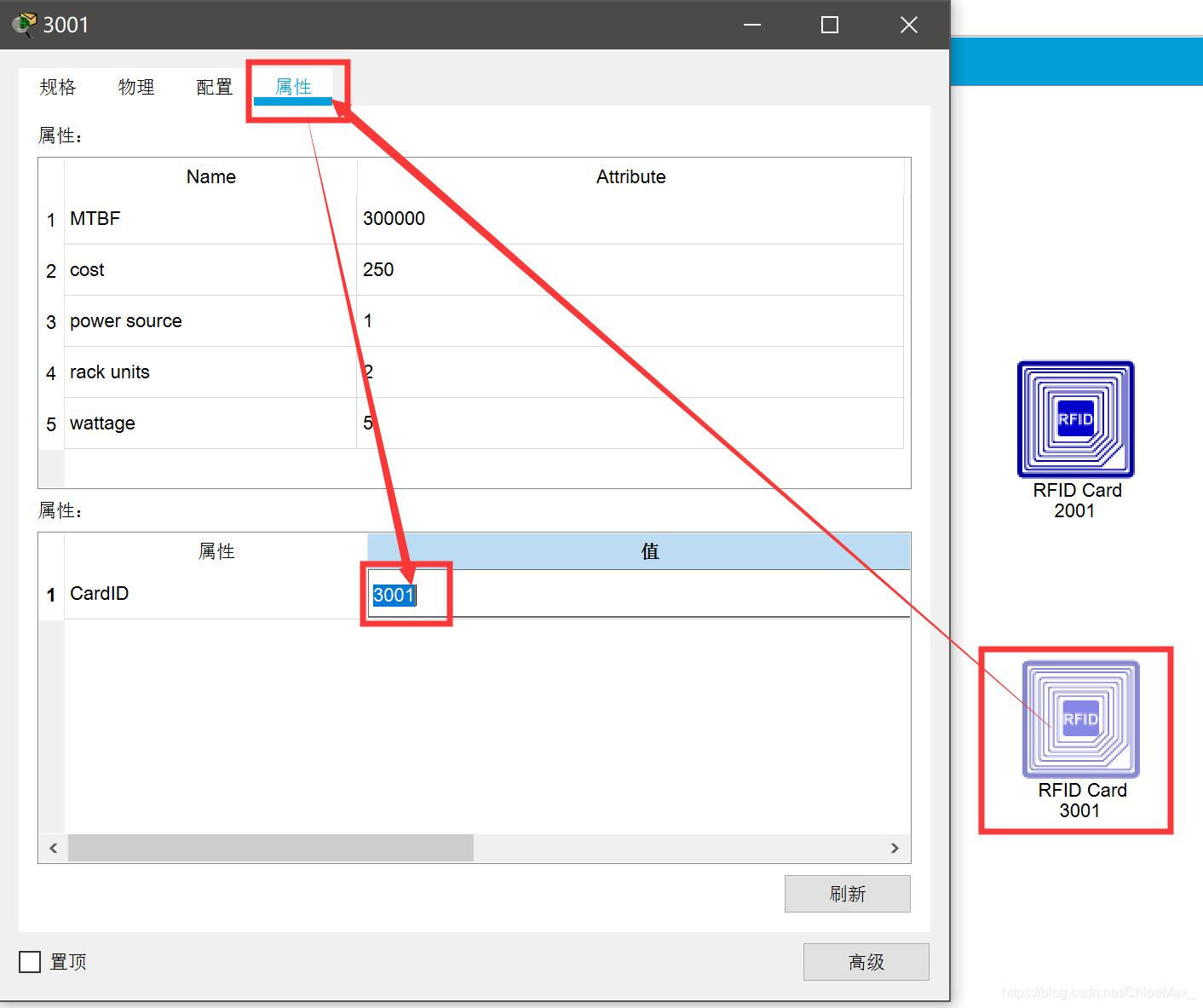

1.分别单击两个RFID Card→属性→设置CardID为不同的值

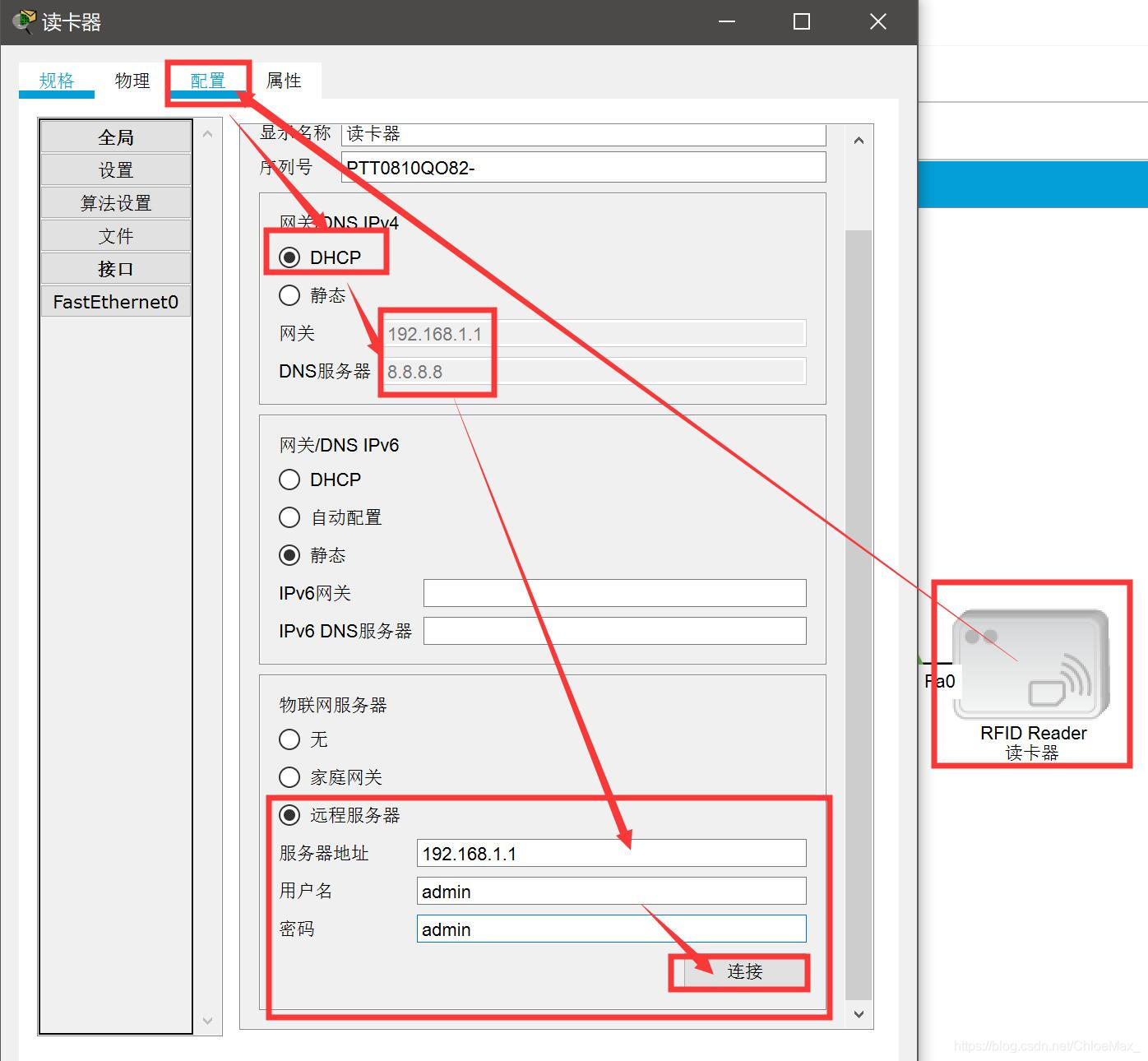

2.按照教程1中的方法(配置→勾选DHCP→勾选远程服务器→输入地址、账号密码)，配置读卡器如下图

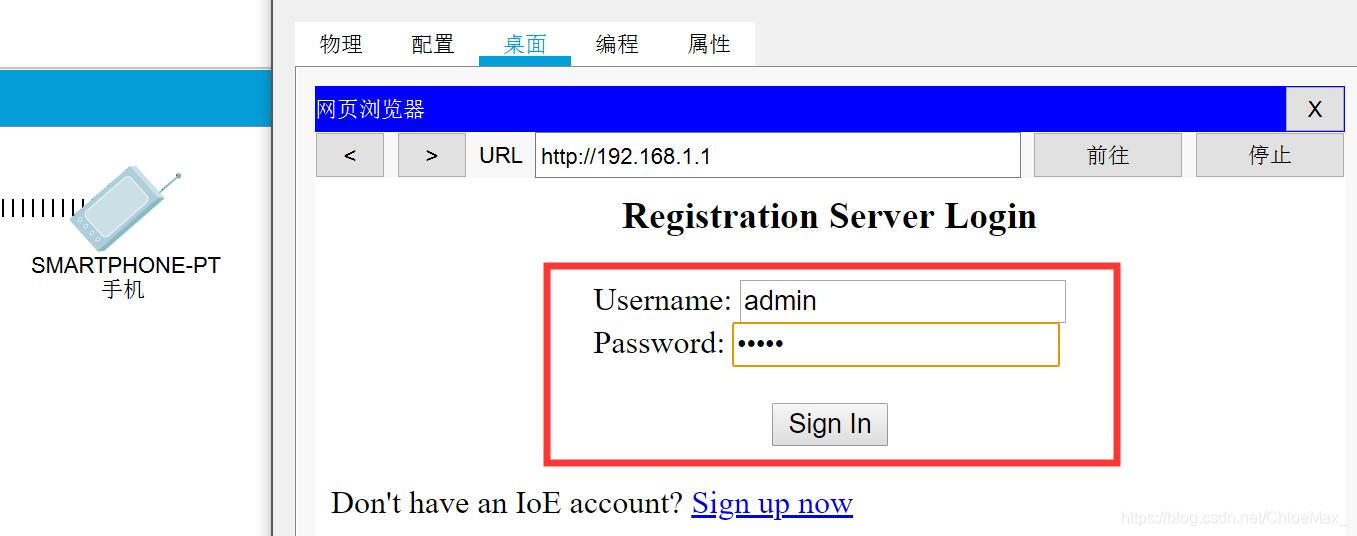

3.使用手机或电脑浏览器进行登录

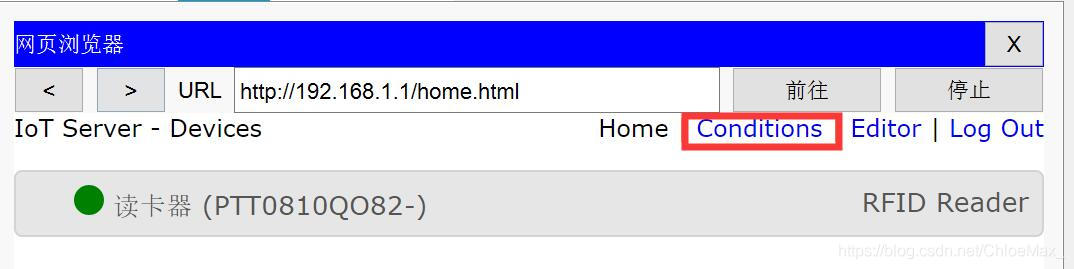

4.点击condition进行设置

5.按照教程4中的方法进行如下设置(不同处为本实验需添加多个rule)

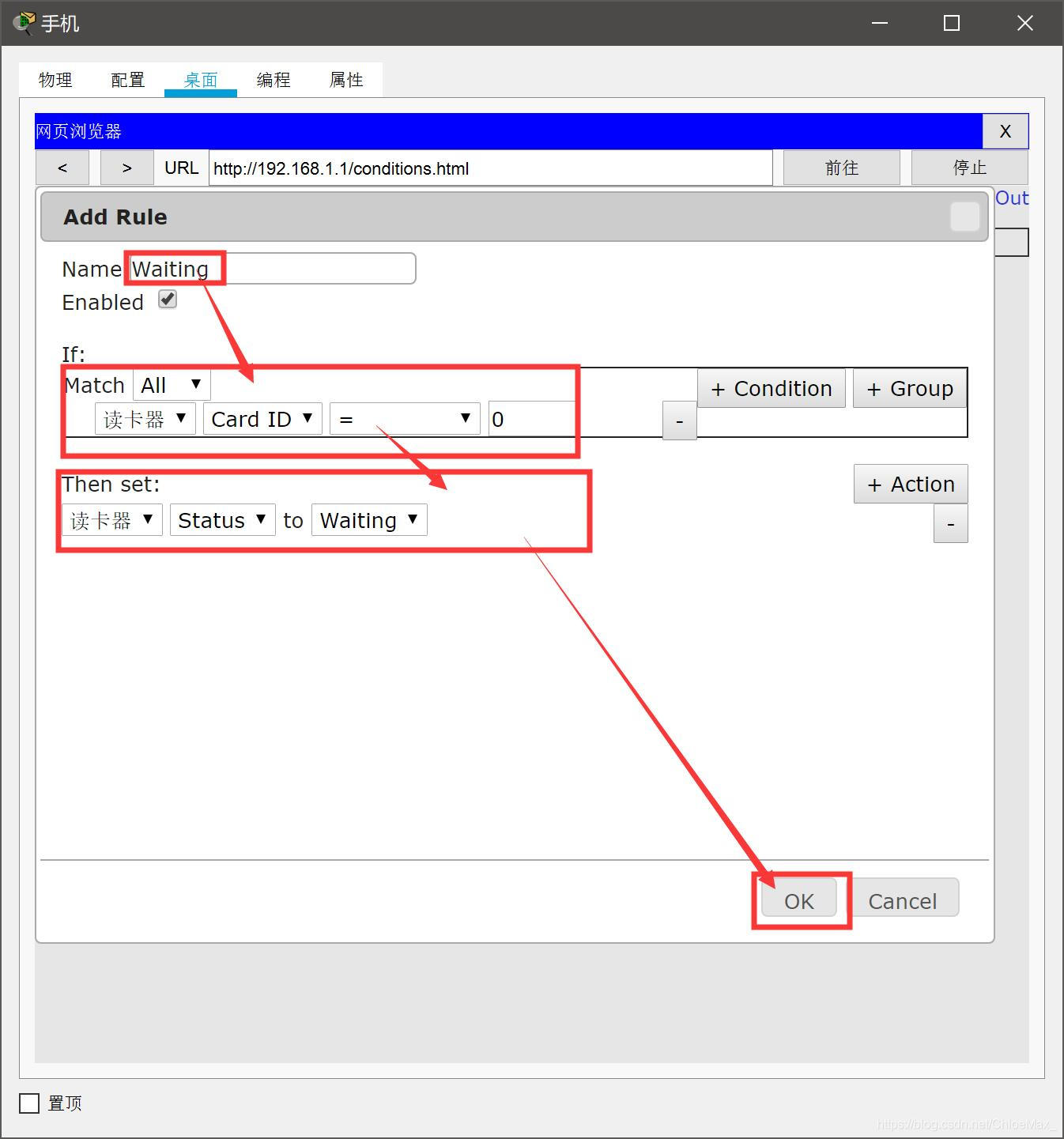

添加第一个规则如下图 即waiting状态,如果读到ID为0(即未感知到卡) 则设置读卡器为等待状态

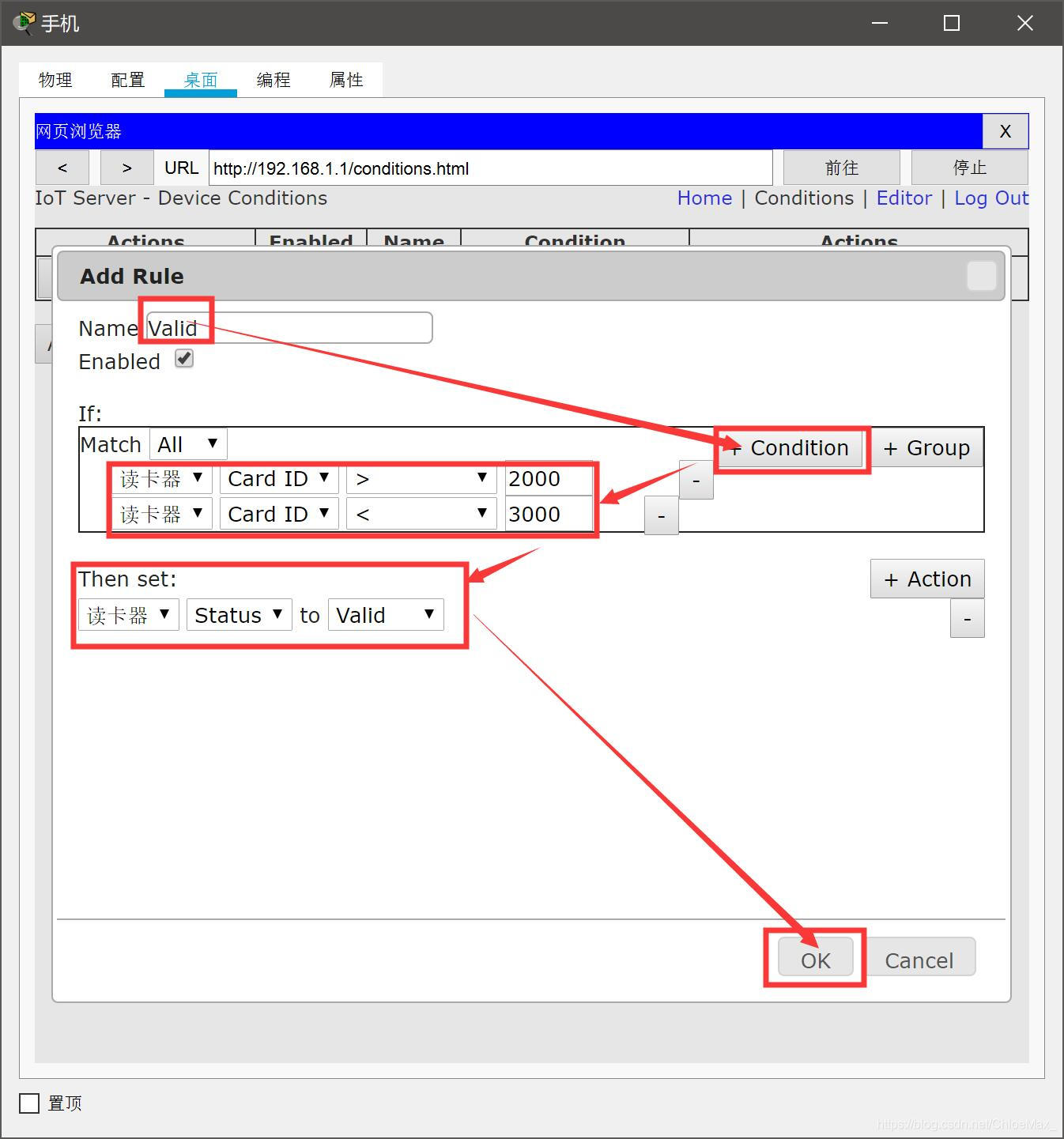

设置第二个rule名为valid即读取到卡的id为2000到3000之间则设置读卡器状态为valid(通过)

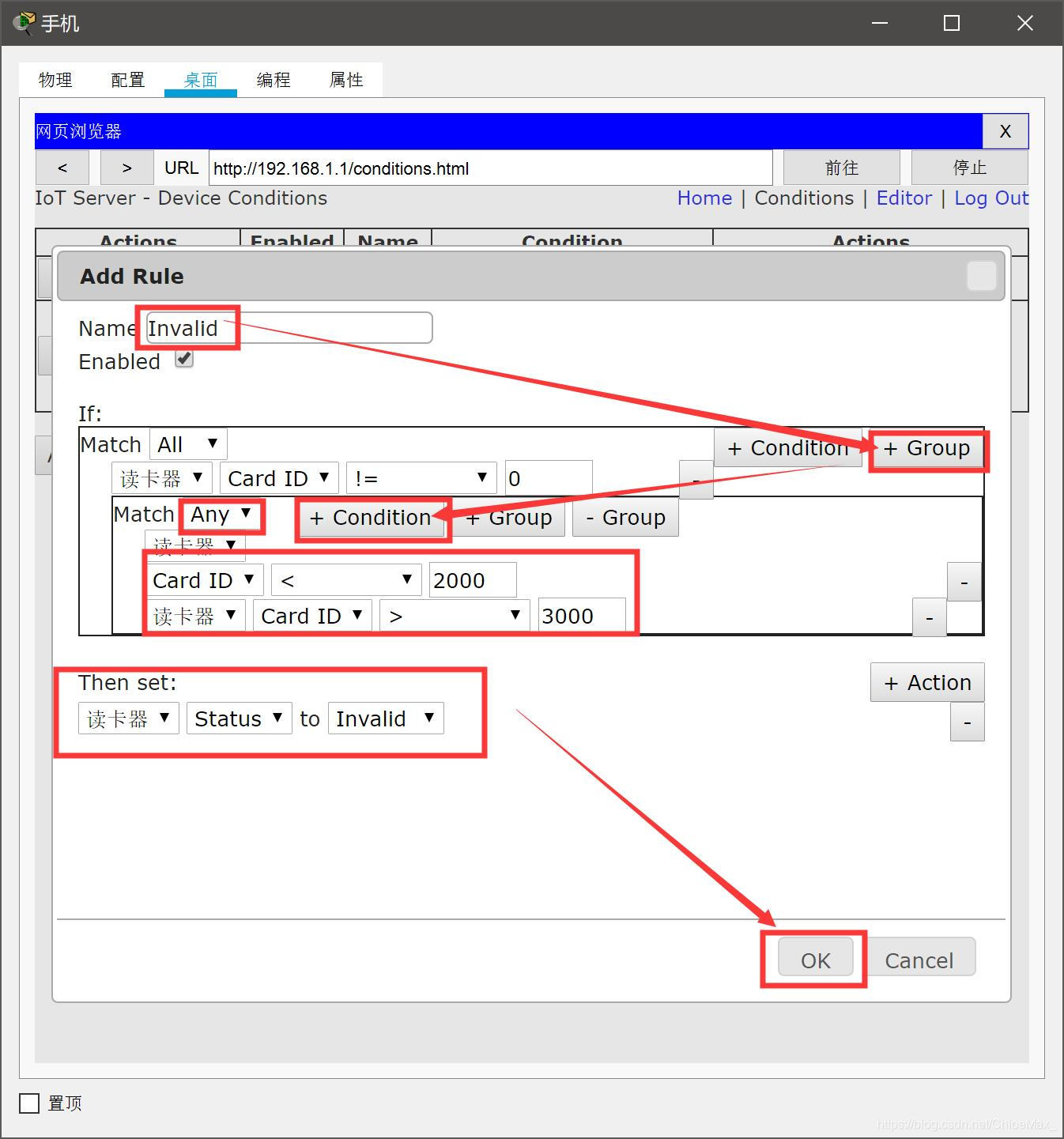

设置第三个rule为invalid，即读取到任何id小于2000或大于3000卡的则设置读卡器状态为invalid

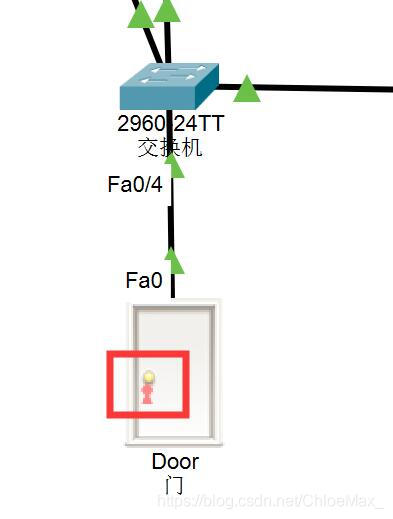

4.使用读卡器与卡(本实验可以认为本卡是门卡,但其实身份证也是一种RFID卡)的最终目的是进行门的解锁与上锁，我们在拓扑中添加一个门(需连接服务器)，单击钥匙孔可以进行上锁与解锁

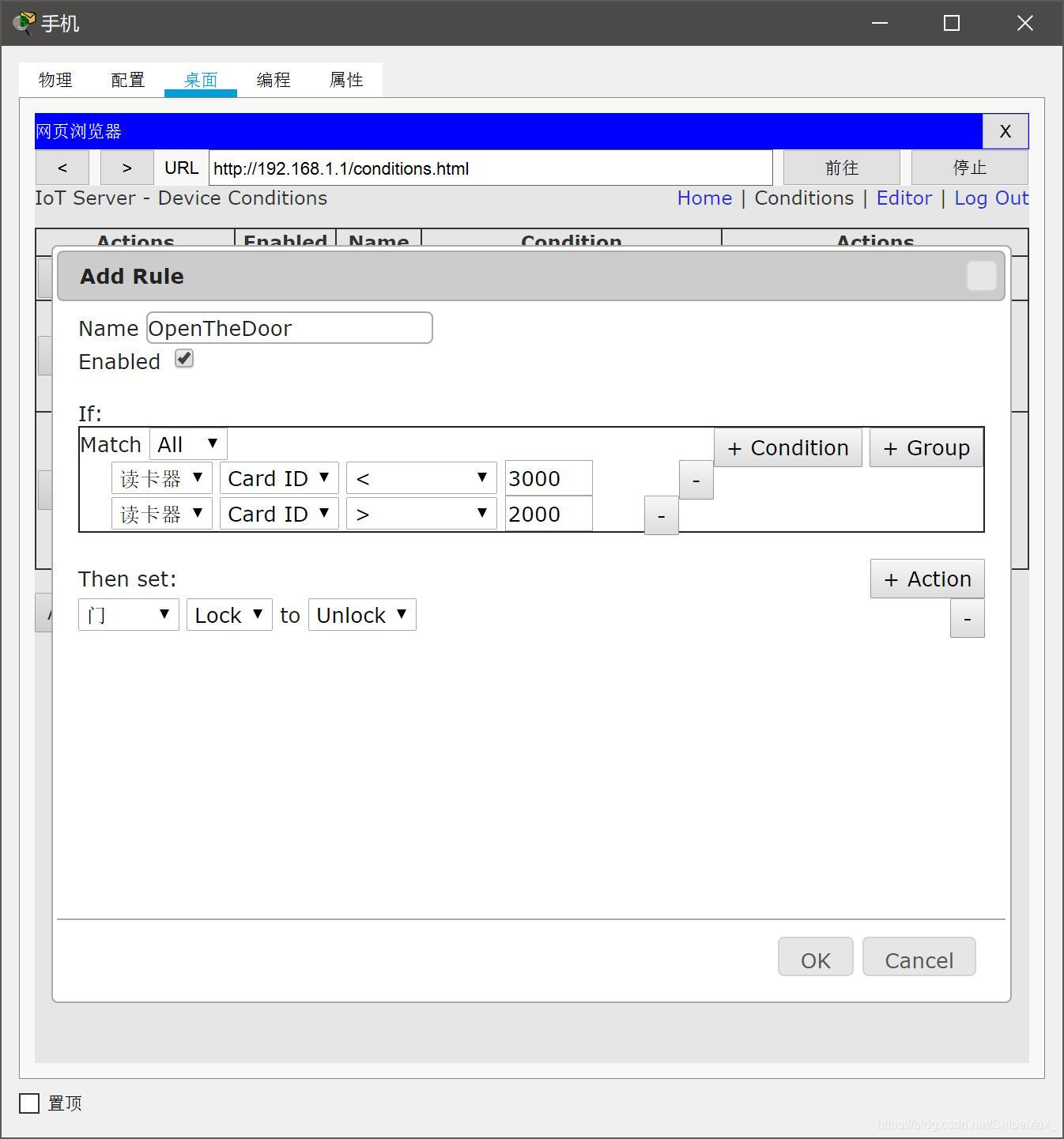

5.在conditon中设置如下rule，即检测到ID为2000到3000之间的卡则解锁门(也可以再设置关门的Rule为若检测到ID小于2000或大于3000的卡则设置门状态为lock)

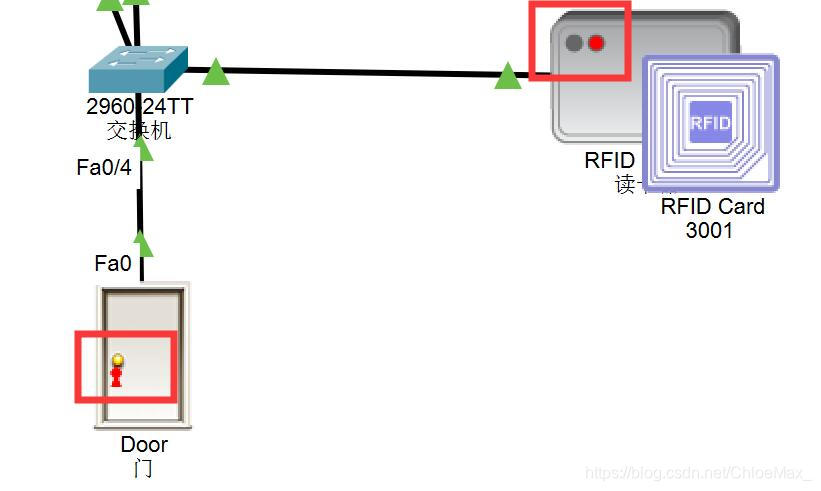

6.使用卡号为3001的门卡靠近读卡器，读卡器显示红色，门未解锁

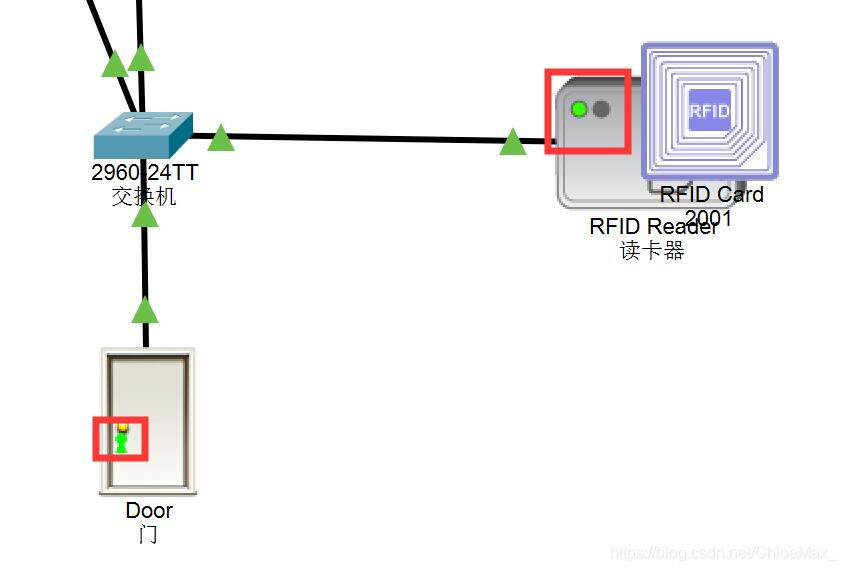

7.使用ID为2001的卡靠近读卡器，解锁成功
