【Android SDM660开机流程】- UEFI XBL 代码流程分析

本文详细分析了Android SDM660平台的UEFI-XBL开机流程,从APPSPBL到UEFI-XBL各阶段的代码流程与功能介绍,深入探讨SEC安全验证、DXE驱动执行环境等关键环节。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

系列文章:

  1. 【Android SDM660开机流程】- UEFI XBL 代码流程分析
  2. 【Android SDM660源码分析】- 01 - 如何创建 UEFI XBL Protocol DXE_DRIVER 驱动及UEFI_APPLICATION 应用程序
  3. 【Android SDM660源码分析】- 02 - UEFI XBL QcomChargerApp充电流程代码分析
  4. 【Android SDM660源码分析】- 03 - UEFI XBL GraphicsOutput BMP图片显示流程
  5. 【Android SDM660源码分析】- 04 - UEFI ABL LinuxLoader 代码分析

先来看下SDM660芯片冷启动的流程,可以看出,在设备上电后,先跑的是 APPS PBL,接着运行XBL SEC、XBL Loader,通过Loader引出XBL CORE APPSBL,最后进入HLOS。
在这里插入图片描述
我们来看下这几个涉及的模块大概功能:

  1. Application primary boot loader (APPS PBL)
    PBL 启动时,CPU只开启了第一个核心 CPU Core 0,运行固件在ROM中,这部分是高通写死在芯片中的固件,外部开发人员是无法修改这部份的。
    主要功能为:
    (1)系统安全环境的初始化,以确保后续的XBL中的APPS 能够正常运行。
    (2)根据boot gpio的配置选择从什么设备启动操作系统(如 Nand,USB等)。
    (3)通过检测GPIO判断是否进入Emergency Download mode,用户可以通过FILE来下载完整的系统镜像。
    (4)通过L2 TCM来加载XBL1 ELF,OCIMEM 和 RPM CodeRAM 代码。

  2. Extensible boot loader (XBL)
    从XBL开始,跑的就是我们编译下载进eMMC/UFS的系统镜像了,在XBL中主要是初始化相关的硬件环境,及代码安全环境。
    (1)初始化 Buses、DDR、Clocks、CDT,启动QSEE,QHEE,RPM_FW, XBL core images。
    (2)使能memory dump through USB and Sahara(系统死机时memory dump),看门狗,RAM dump to SD support等功能。
    (3)初始化 USB驱动,USB充电功能,温升检测,PMIC驱动初始化,和 DDR training模块。

  3. XBL core (UEFI or LK,ABL)
    XBL core,就是之前的bootloader,主要功能就是初始化display驱动,提供fastboot功能,引导进入HLOS kernel操作系统。
    注意,在ABL中,同样也只有CPU Core0在工作,其他的CPU核以是在进入HLOS Kernel后才开始初始化启用的。

本文中,我们重点关注的是Extensible boot loader (XBL),主要来学学UEFI XBL架构,及UEFI XBL代码流程。

一、UEFI XBL

1.1 boot_images代码目录

UEFI XBL代码路径位于:SDM660_Android\snapdragon-amss\BOOT.XF.1.4\boot_images\

# SDM660_Android\snapdragon-amss\BOOT.XF.1.4\boot_images

ArmPkg					----> ARM 架构相关的Protocols
ArmPlatformPkg			----> ARM 开发板相关的UEFI代码
BaseTools				----> 编译EDK和EDK2相关的工具,如
EmbeddedPkg				---->
FatPkg
IntelFrameworkModulePkg
IntelFrameworkPkg
MdeModulePkg
MdePkg
QcomPkg					----> 高通定制的相关pkg,如display和usb充电都在里面
ShellPkg				----> UEFI shell 环境

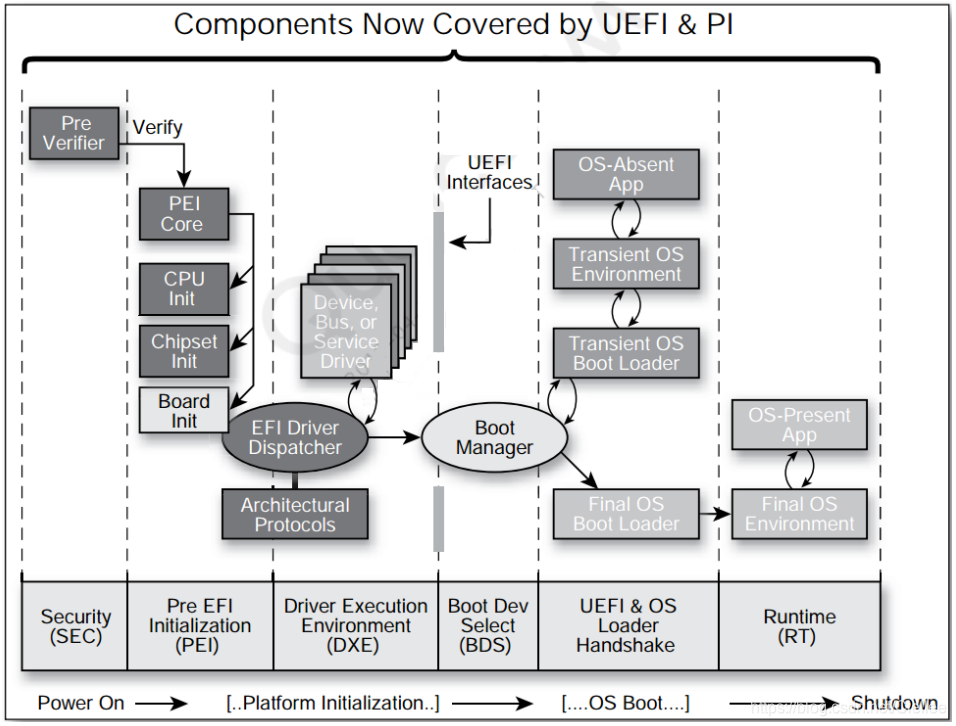

1.2 UEFI代码运行流程

从图中可以看出,UEFI代码运行流程为:
SEC(安全验证)--->PEI(EFI前期初始化)--->DXE(驱动执行环境)--->BDS(启动设备选择)--->UEFI Loader(操作系统加载前期)--->RT(Run Time)

接下来,我们根据这个流程来分析下UEFI代码。
在这里插入图片描述

1.3 SEC (安全验证)

SEC的汇编代码入口位于:
amss\BOOT.XF.1.4\boot_images\QcomPkg\XBLCore\AARCH64\ModuleEntryPoint.masm_ModuleEntryPoint

1.3.1 ModuleEntryPoint.masm 代码分析

该汇编代码中,主要工作为:

  1. 关闭所有中断
  2. 关闭MMU和Caches
  3. 关闭TLB缓存表
  4. 获得当前运行的安全环境:EL1、EL2、EL3
  5. 初始化ELX 安全环境
  6. 使能 Cache
  7. 初始化栈
  8. 调用 CEntryPoint,传参 _StackBase(0x80C00000)、_StackSize(0x00040000)
# amss\BOOT.XF.1.4\boot_images\QcomPkg\XBLCore\AARCH64\ModuleEntryPoint.masm
IMPORT CEntryPoint				// 导入CEntryPoint()函数
EXPORT _ModuleEntryPoint		// 输出 _ModuleEntryPoint段
IMPORT InitStackCanary			// 导入InitStackCanary()函数 初始化栈

IMPORT  ArmDisableInterrupts	// 导入ArmDisableInterrupts()函数 禁用arm 中断
IMPORT  ArmDisableCachesAndMmu  // 导入ArmDisableCachesAndMmu()函数 禁用cache, mmu
IMPORT  ArmWriteCptr
IMPORT  ArmWriteHcr
IMPORT  ArmWriteVBar

EXPORT _StackBase 				// 输出栈起始地址,起始地址为:0x80C00000
EXPORT _StackSize				// 输出栈大小,栈大小为 0x00040000,256k
EXPORT CNTFRQ 					// 输出时钟频率,19200000

//定义于: amss\BOOT.XF.1.4\boot_images\QcomPkg\Sdm660Pkg\Common\Sdm660Pkg_Loader.dsc
_StackBase
  dcq FixedPcdGet64(PcdPrePiStackBase)
_StackSize
  dcq FixedPcdGet64(PcdPrePiStackSize)
CNTFRQ
  dcq FixedPcdGet32(PcdArmArchTimerFreqInHz)

_ModuleEntryPoint
  mov x0, #0
  // 1. 关闭所有中断	 /* First ensure all interrupts are disabled */
  bl ArmDisableInterrupts

  // 2. 关闭MMU和Caches	 /* Ensure that the MMU and caches are off */
  bl ArmDisableCachesAndMmu

  // 3. 关闭TLB缓存表	 /* Invalidate Instruction Cache and TLB */
  bl ArmInvalidateInstructionCache
  bl ArmInvalidateTlb
  // 4. 获得当前运行的安全环境:EL1、EL2、EL3
  /* Get current EL in x0 */
  EL1_OR_EL2_OR_EL3(x0)
  // CurrentEL : 0xC = EL3; 8 = EL2; 4 = EL1
  // This only selects between EL1 and EL2 and EL3, else we die.
  // Provide the Macro with a safe temp xreg to use.
        //mrs    x0, CurrentEL
        cmp    x0, #0xC			// 比较 x0寄存器是否为 0xc,如果是跳转到 标签3
        beq   %F3
        cmp    x0, #0x8			// 比较 x0寄存器是否为 0x8,如果是跳转到 标签2
        beq   %F2
        cmp    x0, #0x4			// 比较 x0寄存器是否为 0x4
        bne   .                    // We should never get here
// EL1 code starts here

1  beq _Start
2  beq _Start					// 如果当前是 EL2,直接跳转到_Start
  /* Do not trap any access to Floating Point and Advanced SIMD in EL3. */
  /* Note this works only in EL3, x0 has current EL mode */
3  mov x0, #0
  bl ArmWriteCptr				// 如果当前是 EL3,直接跳转到ArmWriteCptr
  // msr cptr_el3, x0  // EL3 Coprocessor Trap Reg (CPTR)

// 5. 初始化ELX 安全环境
_SetupELx
  mov x0, #0x30           /* RES1 */				// x0 = 0x30
  orr x0, x0, #(1 << 0)   /* Non-secure bit */		// 使能第0位为1
  orr x0, x0, #(1 << 8)   /* HVC enable */			// 使能第8位为1
  orr x0, x0, #(1 << 10)  /* 64-bit EL2 */			// 使能第10位为1
  msr scr_el3, x0									// 配置通用寄存器 scr_el3 为-
  msr cptr_el3, xzr       /* Disable copro. traps to EL3 */
  ldr x0, CNTFRQ
  //msr cntfrq_el0, x0
  msr sctlr_el2, xzr
  .......省略一部分代码.......
// 6. 使能 Cache
_EnableCache
#ifdef PRE_SIL
  LoadConstantToReg (FixedPcdGet32(PcdSkipEarlyCacheMaint), x0)
  cmn x0, #0
  b.ne _PrepareArguments
#endif
  bl ArmInvalidateDataCache
  bl ArmEnableInstructionCache
  bl ArmEnableDataCache
// 7. 初始化栈
_PrepareArguments
  /* Initialize Stack Canary */
  bl InitStackCanary
// 8. 调用 CEntryPoint,传参 _StackBase(0x80C00000)、_StackSize(0x00040000)
  /* x0 = _StackBase and x1 = _StackSize */
  ldr x0, _StackBase     /* Stack base arg0 */
  ldr x1, _StackSize     /* Stack size arg1 */
  bl CEntryPoint

1.3.2 XBLCore\Sec.c 代码分析

前面汇编代码中主要目的是初始化C运行环境,初始化栈,以便可以调C代码运行。

SEC的C代码入口位于:
amss\BOOT.XF.1.4\boot_images\QcomPkg\XBLCore\Sec.cCEntryPoint

/**  Entry point
  @param  StackBase       pointer to the stack base
  @param  StackSize       stack size
**/
VOID CEntryPoint (IN  VOID  *StackBase,IN  UINTN StackSize){
  UefiDebugModeEntry();		// 如果支待jtag调试的话,此处会循环等待,直到debug指向的地址匹配
  TargetEarlyInit()
  Main (StackBase, StackSize);	//进入main函数,传参 _StackBase(0x80C00000)、_StackSize(0x00040000)
}

接下来,我们进入 main函数分析下

  1. 获得fdf文件所在的地址,fdf可以说是UEFI的配置文件,
    在fdf文件中包含所有的inf文件所在路径,及相关的bmp图片资源路径,以及相关的cfg配置文件路径。
  2. 初始化栈
  3. 启动定时器周期计数
  4. 初始化UART,主要是serial port端口初始化,及 serial buffer初始化
  5. 打印"UEFI Start" 串口信息
  6. 初始化CPU异常处理入口
  7. 打印从开机到现在的时间差
  8. 如果支持的话,启动程序流预测 /* Enable program flow prediction, if supported */
  9. Initialize Info Block
  10. 初始化 RAM 分区表,起始地址0x80000000,内存大小512M,检查地址是否非法,是否可正常访问
  11. 初始化hoblist,有关hob可参考:https://blog.csdn.net/z190814412/article/details/85330324
  12. 打印RAM 分区信息
  13. 初始化cache
  14. 加载并解析 uefiplat.cfg平台配置文件
  15. 更新系统内存区相关信息 /* Add information from all other memory banks */
  16. 初始化所有的共享库 /* All shared lib related initialization */
    初始化的lib源码位于 amss\BOOT.XF.1.4\boot_images\QcomPkg\Sdm660Pkg\Library
    配置文件位于 amss\BOOT.XF.1.4\boot_images\QcomPkg\Sdm660Pkg\LA\Sdm660Pkg_Core.dsc
  17. 获得DXE Heap堆内存信息,/* Look for “DXE Heap” memory region in config file */
  18. 初始化分页池缓存区
  19. 创建Stack、CPU Hob信息
  20. Display 早期初始化
  21. 开启耗费的时间统计,用于计算性能 /* Start perf here, after timer init, start at current tick value */
  22. 加载且将CPU交给 DXE Core。
VOID Main (IN  VOID  *StackBase, IN  UINTN StackSize){
  // 1. 获得fdf文件所在的地址,fdf可以说是UEFI的配置文件,
  // 在fdf文件中包含所有的inf文件所在路径,及相关的bmp图片资源路径,以及相关的cfg配置文件路径。
  // ## FD Base offset (refer to .fdf for FD size)
  UefiFdBase = FixedPcdGet64(PcdEmbeddedFdBaseAddress);		// 0x80200000

  SecHeapMemBase = UefiFdBase + SEC_HEAP_MEM_OFFSET;		// 0x300000
  HobStackSize = StackSize;
  // 2. 初始化栈
  InitStackCanary();
  // 3. 启动定时器周期计数
  StartCyclCounter ();
  // 4. 初始化UART,主要是serial port端口初始化,及 serial buffer初始化  /* Start UART debug output */
  UartInit();
  // 5. 打印"UEFI Start" 串口信息
  PrintUefiStartInfo();
  // 6. 初始化CPU异常处理入口
  InitializeCpuExceptionHandlers (NULL);
  // 7. 打印从开机到现在的时间差
  PrintTimerDelta();
  // 8. 如果支持的话,启动程序流预测 /* Enable program flow prediction, if supported */
  ArmEnableBranchPrediction ();
  // 9. /* Initialize Info Block */
  UefiInfoBlkPtr = InitInfoBlock (UefiFdBase + UEFI_INFO_BLK_OFFSET);
  UefiInfoBlkPtr->StackBase = StackBase;
  UefiInfoBlkPtr->StackSize = StackSize;
  // 10. 初始化 RAM 分区表,起始地址0x80000000,内存大小512M,检查地址是否非法,是否可正常访问
  InitRamPartitionTableLib ();
  ValidateFdRegion(UefiFdBase);

  //TODO: Move this to ACPI-specific location
  InitializeFBPT();

  /* Get nibble from random value to adjust SEC heap */
  SecHeapAslrVal = AslrAdjustRNGVal(ASLR_HEAP_RNG_BITS);
  // 11. 初始化hoblist,有关hob可参考:https://blog.csdn.net/z190814412/article/details/85330324
  InitHobList(SecHeapMemBase,SEC_HEAP_MEM_SIZE - (SecHeapAslrVal*ASLR_HEAP_ALIGN), UefiInfoBlkPtr);
  /* Add the FVs to the hob list */
  BuildFvHob (PcdGet64(PcdFlashFvMainBase), PcdGet64(PcdFlashFvMainSize));
  // 12. 打印RAM 分区信息
  /* Should be done after we have setup HOB for memory allocation  */
  PrintRamPartitions ();
  // 13. 初始化cache
  Status = EarlyCacheInit (UefiFdBase, UEFI_FD_SIZE);

  // 14. 加载并解析 uefiplat.cfg平台配置文件,/* Load and Parse platform cfg file, cache re-initialized per cfg file */
  Status = LoadAndParsePlatformCfg();

  // 15. 更新系统内存区相关信息 /* Add information from all other memory banks */
  Status = UpdateSystemMemoryRegions();
  Status = InitCacheWithMemoryRegions();

  // 16. 初始化所有的共享库 /* All shared lib related initialization */
  // 初始化的lib源码位于 amss\BOOT.XF.1.4\boot_images\QcomPkg\Sdm660Pkg\Library\
  // 配置文件位于 amss\BOOT.XF.1.4\boot_images\QcomPkg\Sdm660Pkg\LA\Sdm660Pkg_Core.dsc
  Status = InitSharedLibs();
  InitDbiDump();

  // 17. 获得DXE Heap堆内存信息,/* Look for "DXE Heap" memory region in config file */
  Status = GetMemRegionInfoByName("DXE Heap", &DxeHeapMemInfo);
  /* Get nibble from random value to adjust DXE heap */
  DxeHeapAslrVal = AslrAdjustRNGVal(ASLR_HEAP_RNG_BITS);

  /* Re-initialize HOB to point to the DXE Heap in CFG */
  ReInitHobList(DxeHeapMemInfo.MemBase,
                DxeHeapMemInfo.MemSize - (DxeHeapAslrVal*ASLR_HEAP_ALIGN),
                UefiInfoBlkPtr);
  // 18. 初始化分页池缓存区
  /* Now we have access to bigger pool, move pre-pi memory allocation pool to it */
  ReInitPagePoolBuffer ();
  // 19. 创建Stack、CPU Hob信息
  BuildStackHob ((EFI_PHYSICAL_ADDRESS)StackBase, HobStackSize);
  BuildCpuHob (PcdGet8 (PcdPrePiCpuMemorySize), PcdGet8 (PcdPrePiCpuIoSize));
  // 20. Display 早期初始化
  DisplayEarlyInfo();
  AddMemRegionHobs ();
  // 21. 开启耗费的时间统计,用于计算性能 /* Start perf here, after timer init, start at current tick value */
  InitPerf();
  // ..... 省略一部分代码

  // 22. 加载且将CPU交给 DXE Core。
  /* Load the DXE Core and transfer control to it */
  LoadDxeCoreFromFv (NULL, 0);

  /* DXE Core should always load and never return */
  ASSERT (FALSE);
  CpuDeadLoop();
}


1.3.3 LoadAndParsePlatformCfg() 加载并解析 uefiplat.cfg平台配置文件

主要工作流程如下:

  1. 初始化相关全局变量
  2. 加载并解析 uefiplat.cfg 配置文件 #define UEFIPLATCFG_FILE "uefiplat.cfg"
    文件内容保存在 CfgBuffer 中,解析器描述符保存在MemParserDesc 中
    在cfg文件中包含了内存相关的信息及系统相关的配置,amss\BOOT.XF.1.4\boot_images\QcomPkg\Sdm660Pkg\LA\uefiplat.cfg
  3. 解析 uefiplat.cfg 中的 [Config] 区域
  4. 解析 uefiplat.cfg 中的 [MemoryMap] 区域
  5. 解析 uefiplat.cfg 中的 [RegisterMap] 区域,内容保存在mMemRegions
  6. 解析 uefiplat.cfg 中的 [ConfigParameters] 区域
    内容保存在 ConfigTable 中,ConfigTableEntryCount表示其内容的数量
  7. 解析 uefiplat.cfg 中的 [ChipIDConfig] 区域
# amss\BOOT.XF.1.4\boot_images\QcomPkg\XBLCore\UefiPlatCfg.c
EFI_STATUS EFIAPI LoadAndParsePlatformCfg ( VOID ){
  // 1. 初始化相关全局变量
  InitGlobals();
  // 2. 加载并解析 uefiplat.cfg 配置文件 #define UEFIPLATCFG_FILE "uefiplat.cfg"
  // 文件内容保存在 CfgBuffer 中,解析器描述符保存在MemParserDesc 中
  // 在cfg文件中包含了内存相关的信息及系统相关的配置,amss\BOOT.XF.1.4\boot_images\QcomPkg\Sdm660Pkg\LA\uefiplat.cfg
  Status = LoadFileFromFV0 (UEFIPLATCFG_FILE, &CfgBuffer, &FileSize);
  MemParserDesc = OpenParser (CfgBuffer, FileSize, NULL);

  /* Reset Global for RAM load */
  mMemRegions = NULL;
  mNumMemRegions = 0;
  // 3. 解析uefiplat.cfg 中的 [Config] 区域
  EnumKeyValues (MemParserDesc, (UINT8*)"Config",  ProcessConfigTokens);
  MemParserDesc = ReopenParser (MemParserDesc);
  // 4. 解析uefiplat.cfg 中的 [MemoryMap] 区域
  EnumCommaDelimSectionItems (MemParserDesc, (UINT8*)"MemoryMap",  ProcessMemoryMapTokens);
  GetCfgMemMapBounds();
  //UpdateSystemMemoryRegions();
  MemParserDesc = ReopenParser (MemParserDesc);
  // 5. 解析uefiplat.cfg 中的 [RegisterMap] 区域,内容保存在mMemRegions中
  EnumCommaDelimSectionItems (MemParserDesc, (UINT8*)"RegisterMap",  ProcessMemoryMapTokens);
  MemParserDesc = ReopenParser (MemParserDesc);
  /* Reset for RAM load */
  ConfigTable = NULL;
  ConfigTableEntryCount = 0;
  // 6. 解析uefiplat.cfg 中的 [ConfigParameters] 区域
  // 内容保存在 ConfigTable 中,ConfigTableEntryCount表示其内容的数量
  EnumKeyValues (MemParserDesc, (UINT8*)"ConfigParameters", ParseConfigParameters);
  MemParserDesc = ReopenParser (MemParserDesc);
  // 7. 解析uefiplat.cfg 中的 [ChipIDConfig] 区域
  EnumCommaDelimSectionItems (MemParserDesc, (UINT8*)"ChipIDConfig", ParseChipIDConfigParameters);
  CloseParser(MemParserDesc);
  return EFI_SUCCESS;
}
## Default app to boot in platform BDS init
DefaultChargerApp = "QcomChargerApp"
DefaultBDSBootApp = "LinuxLoader"

1.3.4 DisplayEarlyInfo() 显示模块早期初始化

在 DisplayEarlyInfo 中主要工作就是解析 UEFI version 版本号,然后根据版本号加载对应的镜像,接着打印系统启动的路径。

主要流程为:

  1. 获取UefiPlatCfg.c中的UEFI CORE字段信息,PlatConfigFileName="uefiplatLA.cfg"
  2. 获取固件版本号,定义在boot_images\QcomPkg\Sdm660Pkg\LA\Sdm660Pkg_Core.dsc
    gEfiMdeModulePkgTokenSpaceGuid.PcdFirmwareVersionString|L"4.2"
  3. 根据固件版本号查找对应的image镜像 Append Image version string component
  4. 打印UEFI固件版本号
  5. 选UEFI启动类型,判断顺序为 UFS > EMMC > SPI
# amss\BOOT.XF.1.4\boot_images\QcomPkg\XBLCore\FwVersion.c
VOID DisplayEarlyInfo(VOID){
  // 1. 获取UefiPlatCfg.c中的UEFI CORE字段信息,PlatConfigFileName="uefiplatLA.cfg"
  Status = GetConfigString("PlatConfigFileName", ImgVerAsciiStr, &FileNameBuffLen);
  DEBUG ((EFI_D_WARN, "CONF File   : %a\n", ImgVerAsciiStr));
  // 2. 获取固件版本号,定义在boot_images\QcomPkg\Sdm660Pkg\LA\Sdm660Pkg_Core.dsc中
  //  gEfiMdeModulePkgTokenSpaceGuid.PcdFirmwareVersionString|L"4.2"
  VerStr = FixedPcdGetPtr(PcdFirmwareVersionString);
  // ...... 省略部分代码

  // 3. 根据固件版本号查找对应的image镜像 Append Image version string component
  Status = GetImageVersionString(ImgVerAsciiStr);
  // 4. 打印UEFI固件版本号
  DEBUG ((EFI_D_ERROR, "UEFI Ver    : %a\n", FinalVersionString));

  BuildGuidDataHob (&gQcomFwVersionStringGuid, &FinalVersionString, AsciiStrSize(FinalVersionString));
  BuildGuidDataHob (&gQcomFwVersionHexGuid, &Version, sizeof(UINT32));
  BuildGuidDataHob (&gQcomRelDateStringGuid, &RelDateString, AsciiStrSize(RelDateString));

  if(sizeof (UINTN) == 0x8)
    DEBUG ((EFI_D_ERROR, "Build Info  : 64b %a %a\n", __DATE__, __TIME__));
  else
    DEBUG ((EFI_D_ERROR, "Build Info  : 32b %a %a\n", __DATE__, __TIME__));
  // 5. 选UEFI启动类型,判断顺序为 UFS > EMMC > SPI
  if (boot_from_ufs())  DEBUG ((EFI_D_ERROR,   "Boot Device : UFS\n"));
  else if (boot_from_emmc()) DEBUG ((EFI_D_ERROR,   "Boot Device : eMMC\n"));
  else if (boot_from_spi_nor()) DEBUG ((EFI_D_ERROR,   "Boot Device : SPI\n"));
}

1.3.5 LoadDxeCoreFromFv() 加载DXE Core

先查找DXE_CORE的文件地址,接着调用LoadDxeCoreFromFfsFile 加载 EntryPoint函数

# amss\BOOT.XF.1.4\boot_images\EmbeddedPkg\Library\PrePiLib\PrePiLib.c
EFI_STATUS EFIAPI LoadDxeCoreFromFv(IN UINTN *FvInstance, OPTIONAL IN UINTN  StackSize)
{
  if (FvInstance != NULL) {
    // Caller passed in a specific FV to try, so only try that one
    Status = FfsFindNextVolume (*FvInstance, &VolumeHandle);
    if (!EFI_ERROR (Status)) {
      Status = FfsFindNextFile (EFI_FV_FILETYPE_DXE_CORE, VolumeHandle, &FileHandle);
    }
  } else {
    Status = FfsAnyFvFindFirstFile (EFI_FV_FILETYPE_DXE_CORE, &VolumeHandle, &FileHandle);
  }
  return LoadDxeCoreFromFfsFile (FileHandle, StackSize);
}

在 LoadDxeCoreFromFfsFile() 中最终调用运行 EntryPoint函数。

    SwitchStack (
      (SWITCH_STACK_ENTRY_POINT)(UINTN)EntryPoint,
      Hob,
      NULL,
      TopOfStack
      );

1.4 DXE (驱动执行环境)

DXE的加载位置在:
amss\BOOT.XF.1.4\boot_images\EmbeddedPkg\Library\PrePiLib\PrePiLib.cLoadDxeCoreFromFv

在前面1.3中,我们分析,CPU跳转到了ENTRY_POINT函数 DxeMain()中

# amss\BOOT.XF.1.4\boot_images\MdeModulePkg\Core\Dxe\DxeMain.inf
[Defines]
  INF_VERSION                    = 0x00010005
  BASE_NAME                      = DxeCore
  MODULE_UNI_FILE                = DxeCore.uni
  FILE_GUID                      = D6A2CB7F-6A18-4e2f-B43B-9920A733700A
  MODULE_TYPE                    = DXE_CORE
  VERSION_STRING                 = 1.0
  ENTRY_POINT                    = DxeMain

我们接下来看下DxeMain的主要工作。

DXE的入口代码位于:
amss\BOOT.XF.1.4\boot_images\MdeModulePkg\Core\Dxe\DxeMain\DxeMain.cDxeMain

主要工作流程为:

  1. 初始化CPU异常处理情况。
  2. 初始化内存、事件等相关基础服务, 主要目的是初始化UEFI代码基础环境(这一大段代码有点看不懂,跳过)
  3. 初始化DXE 调度器相关
VOID EFIAPI DxeMain (IN  VOID *HobStart)
{
  // 1. 初始化CPU异常处理情况。
  Status = InitializeCpuExceptionHandlers (VectorInfoList);
  // 2. 初始化内存、事件等相关基础服务, 主要目的是初始化UEFI代码基础环境
  CoreInitializeMemoryServices (&HobStart, &MemoryBaseAddress, &MemoryLength);

  // Start the Image Services.
  Status = CoreInitializeImageServices (HobStart);
  // Initialize the Global Coherency Domain Services
  Status = CoreInitializeGcdServices (&HobStart, MemoryBaseAddress, MemoryLength);
  // Call constructor for all libraries
  ProcessLibraryConstructorList (gDxeCoreImageHandle, gDxeCoreST);
  // .... 省略一部分代码 ....
  // Install the DXE Services Table into the EFI System Tables's Configuration Table
  Status = CoreInstallConfigurationTable (&gEfiDxeServicesTableGuid, gDxeCoreDS);
  // Install the HOB List into the EFI System Tables's Configuration Table
  Status = CoreInstallConfigurationTable (&gEfiHobListGuid, HobStart);
  // Install Memory Type Information Table into the EFI System Tables's Configuration Table
  Status = CoreInstallConfigurationTable (&gEfiMemoryTypeInformationGuid, &gMemoryTypeInformation);
  // Initialize the Event Services
  Status = CoreInitializeEventServices ();
  MemoryProfileInstallProtocol ();
  CoreInitializePropertiesTable ();
  CoreInitializeMemoryAttributesTable ();

  // Get the Protocols that were passed in from PEI to DXE through GUIDed HOBs
  //
  // These Protocols are not architectural. This implementation is sharing code between
  // PEI and DXE in order to save FLASH space. These Protocols could also be implemented
  // as part of the DXE Core. However, that would also require the DXE Core to be ported
  // each time a different CPU is used, a different Decompression algorithm is used, or a
  // different Image type is used. By placing these Protocols in PEI, the DXE Core remains
  // generic, and only PEI and the Arch Protocols need to be ported from Platform to Platform,
  // and from CPU to CPU.
  //
  // Publish the EFI, Tiano, and Custom Decompress protocols for use by other DXE components
  Status = CoreInstallMultipleProtocolInterfaces(&mDecompressHandle,&gEfiDecompressProtocolGuid,&gEfiDecompress,NULL);

  // Register for the GUIDs of the Architectural Protocols, so the rest of the
  // EFI Boot Services and EFI Runtime Services tables can be filled in.
  // Also register for the GUIDs of optional protocols.
  //
  CoreNotifyOnProtocolInstallation ();

  // Produce Firmware Volume Protocols, one for each FV in the HOB list.
  Status = FwVolBlockDriverInit (gDxeCoreImageHandle, gDxeCoreST);
  ASSERT_EFI_ERROR (Status);

  Status = FwVolDriverInit (gDxeCoreImageHandle, gDxeCoreST);
  ASSERT_EFI_ERROR (Status);

  // Produce the Section Extraction Protocol
  Status = InitializeSectionExtraction (gDxeCoreImageHandle, gDxeCoreST);
  ASSERT_EFI_ERROR (Status);
  // 3. 初始化DXE 调度器相关
  // Initialize the DXE Dispatcher
  PERF_START (NULL,"CoreInitializeDispatcher", "DxeMain", 0) ;
  CoreInitializeDispatcher ();
  PERF_END (NULL,"CoreInitializeDispatcher", "DxeMain", 0) ;
  // Invoke the DXE Dispatcher
  PERF_START (NULL, "CoreDispatcher", "DxeMain", 0);
  CoreDispatcher ();
  PERF_END (NULL, "CoreDispatcher", "DxeMain", 0);

  // Display Architectural protocols that were not loaded if this is DEBUG build
  DEBUG_CODE_BEGIN ();
  CoreDisplayMissingArchProtocols ();
  DEBUG_CODE_END ();

  // Display any drivers that were not dispatched because dependency expression
  // evaluated to false if this is a debug build
  DEBUG_CODE_BEGIN ();
  CoreDisplayDiscoveredNotDispatched ();
  DEBUG_CODE_END ();

  // Assert if the Architectural Protocols are not present.
  Status = CoreAllEfiServicesAvailable ();

  // Report Status code before transfer control to BDS
  REPORT_STATUS_CODE ( EFI_PROGRESS_CODE, (EFI_SOFTWARE_DXE_CORE | EFI_SW_DXE_CORE_PC_HANDOFF_TO_NEXT));

  // Transfer control to the BDS Architectural Protocol
  gBds->Entry (gBds);

  // BDS should never return
  CpuDeadLoop ();
}

1.5 BDS (启动设备选择)

代码位于:
amss\BOOT.XF.1.4\boot_images\QcomPkg\Drivers\BdsDxe\BdsEntry.cBdsEntry

其主要工作为:

  1. 注册按键事件,按下按键后会回调到HotkeyEvent() 函数,最终调用到HotkeyCallback()函数中,解析其中的key scancode
  2. 平台BDS初始化
    在其中会打印显示版本号,平台版本信息等等
    调用LaunchDefaultBDSApps ()加载默认APP
    调用SetupPlatformSecurity()初始化secureboot安全环境
    挂载efisp分区
    调用ReadAnyKey() 循环检测音量下键是否按下,从而更新对应的启动项
  3. 初始化所有 DriverOptionList 上的 驱动协议。
  4. 根据选择的启动方式,启动对应的的系统
# amss\BOOT.XF.1.4\boot_images\QcomPkg\Drivers\BdsDxe\BdsEntry.c
VOID EFIAPI BdsEntry(IN EFI_BDS_ARCH_PROTOCOL  *This)
{
  // 1. 注册按键事件,按下按键后会回调到HotkeyEvent() 函数,最终调用到HotkeyCallback()函数中,解析其中的key scancode
  // Initialize hotkey service
  InitializeHotkeyService ();
  // 2. 平台BDS初始化,在其中会打印显示版本号,平台版本信息等等,调用LaunchDefaultBDSApps ()加载默认APP,调用SetupPlatformSecurity()初始化secureboot安全环境,挂载efisp分区,调用ReadAnyKey() 循环检测音量下键是否按下,从而更新对应的启动项
  PlatformBdsInit ();

  // 3. 初始化所有 DriverOptionList 上的 驱动协议。
  // Set up the device list based on EFI 1.1 variables
  // process Driver#### and Load the driver's in the driver option list
  BdsLibLoadDrivers (&DriverOptionList);

  // Check if we have the boot next option
  mBootNext = BdsLibGetVariableAndSize ( L"BootNext",&gEfiGlobalVariableGuid,&BootNextSize );

  // Setup some platform policy here
  PlatformBdsPolicyBehavior (&DriverOptionList, &BootOptionList, BdsProcessCapsules, BdsMemoryTest);
  // 4. 根据选择的启动方式,启动对应的的系统,  启动sheLl app
  // BDS select the boot device to load OS
  BdsBootDeviceSelect ();

  // Only assert here since this is the right behavior, we should never
  // return back to DxeCore.
  ASSERT (FALSE);
  return ;
}

1.6 RT(Run Time)

代码位于:
amss\BOOT.XF.1.4\boot_images\MdeModulePkg\Core\RuntimeDxe\Runtime.cRuntimeDriverInitialize







参考:
《80_P2484_117_B_UEFI_With_XBL_On_MSM8998_SDM660_SDM.pdf》

https://blog.csdn.net/u014089131/article/details/73617716
https://blog.csdn.net/jlgcumt/article/details/104842586
https://blog.csdn.net/jlgcumt/article/details/104814931
https://blog.csdn.net/jlgcumt/article/details/104836900
https://blog.csdn.net/jlgcumt/article/details/104790690
https://blog.csdn.net/jlgcumt/article/details/104756673

评论 6
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

小馋喵星人

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付:¥1
获取中
扫码支付

您的余额不足,请更换扫码支付或充值

打赏作者

实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
