Proteus仿真STM32的系列问题（供电网、串口、ADC读取问题）

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

前言

这是我个人在做Proteus仿真过程中遇到的一些问题以及解决方法，希望对大家有帮助！

一、供电网配置

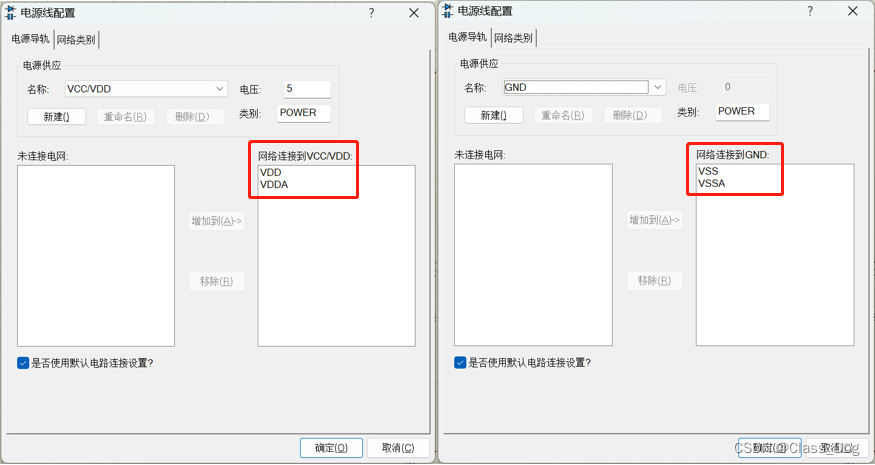

原理图连接完后的重要一步，在菜单栏的设计里点击“配置供电网”，选择需要连接到GND和VCC/VDD端口。 仿真提示错误“VCC and GND nets are connected - check net GND! ”。
搜索以下经验贴，说要把VSSA、VDDA都加进来VCC/VDD，但结果还是错误。然后搜了一下VSSA是公共地的意思，把这一项加到GND后，问题解决！
https://blog.csdn.net/laoxue123456/article/details/120596516
http://www.51hei.com/bbs/dpj-191206-1.html

二、串口调试

虚拟终端（Virtual Terminal）没有显示或者乱码的解决方法。

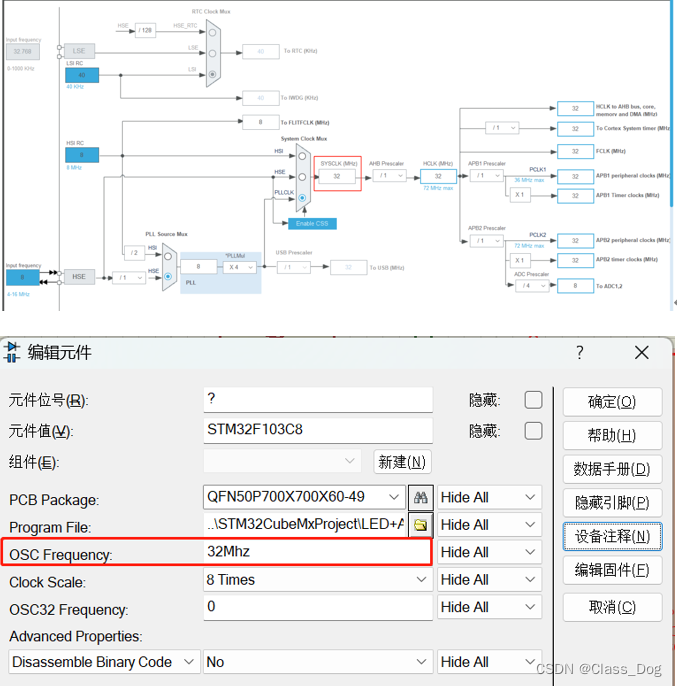

一定要在proteus原理图点击MCU进行编辑，在OSC Frequency里设置主频（别人分享的是Crystal Frequency这一项，可能是软件版本或者芯片不一样），这里我在CubeMx设置主频是32Mhz，所以在Proteus也需要相应输入32Mhz，否则仿真会报错：[RCC] APB1 is overclocked。

三、关于stm32 ADC采样输出为0的问题

1. ADC数值不为0而转换电压为0的问题

这个问题是由转换公式数据类型不匹配造成的，原公式为ADC_Voltage = ADC_Value / 4096 * 3.3，把4096更换为4096.0后解决问题，因为输出电压ADC_Voltage为浮点型数据。

2. ADC数值为0的问题

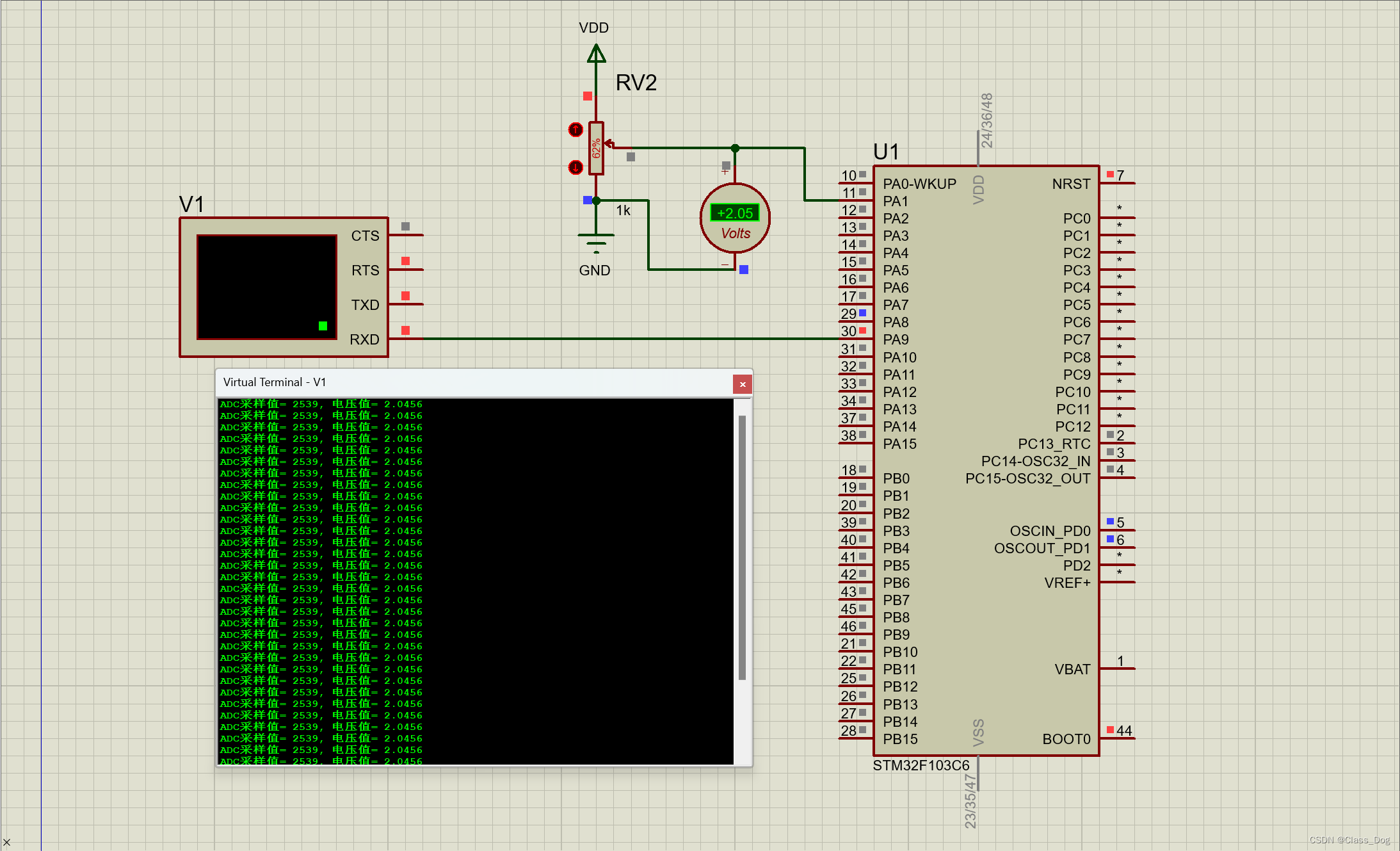

我用的proteus8.15版本，然后用F103C8做的仿真，感觉是这款芯片的模型有问题，我后来换成F103C6后ADC就能正常输出数值了。（如下图第一个值是ADC值，第二个值是电压值）

3. 关于ADC在DMA模式下数值为0或者数值输出不对的问题

（1）数值输出恒为0：把开启DMA语句放入while循环后问题解决。

HAL_ADC_Start_DMA(&hadc1,(uint32_t*)&ADC_Value, 2);// 参数2表示开启2个ADC通道

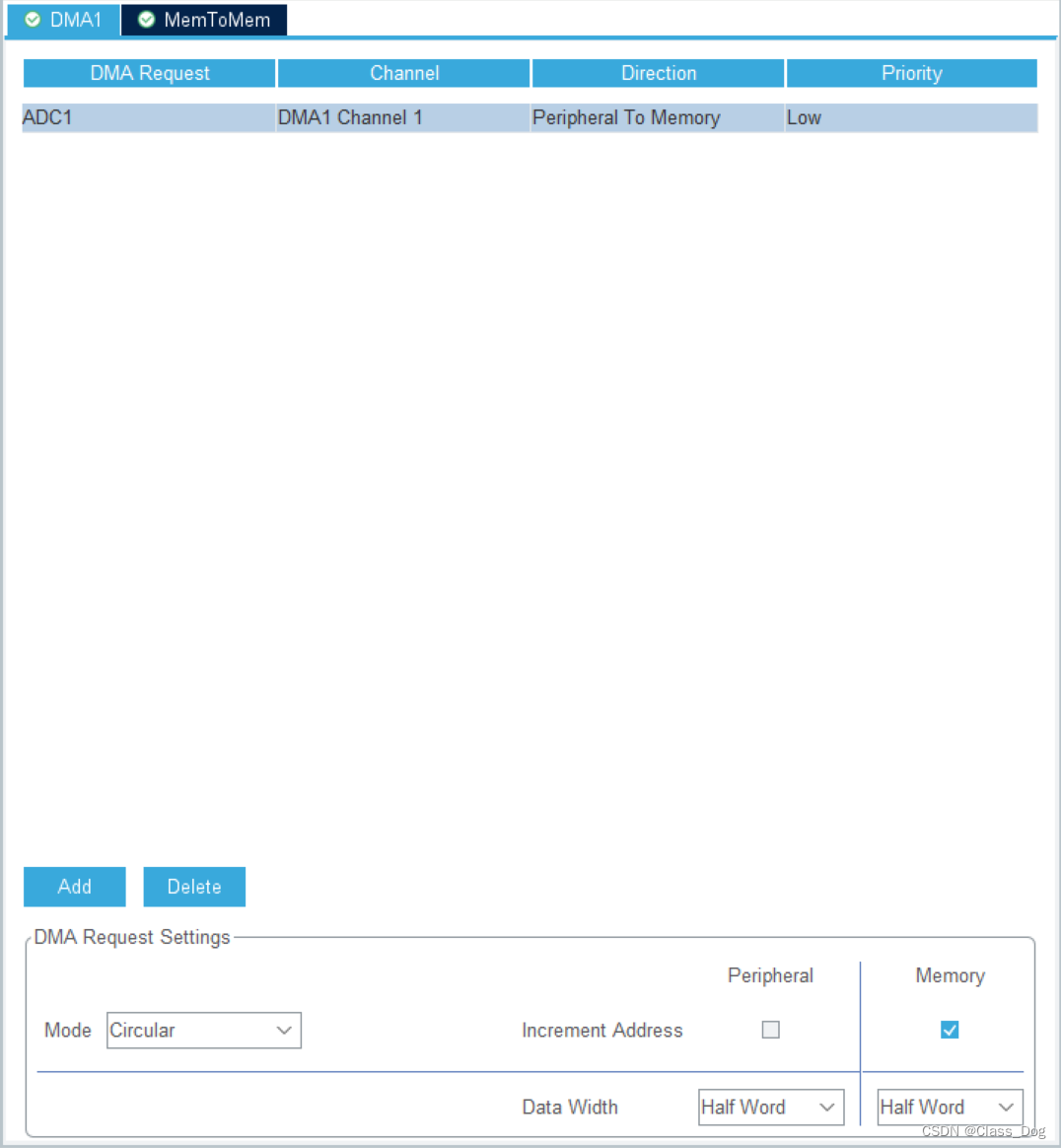

（2）采集数值不对的问题：要根据CubeMax中设置的Data Width定义函数类型，我设置的half word，所以定义如下：

uint16_t ADC_Value[2]; //存放两个ADC通道的值

仿真结果如下：

4. 附上CubeMx配置以及相应代码

4.1 单通道轮询模式读取数据

(1) CubeMx配置如下

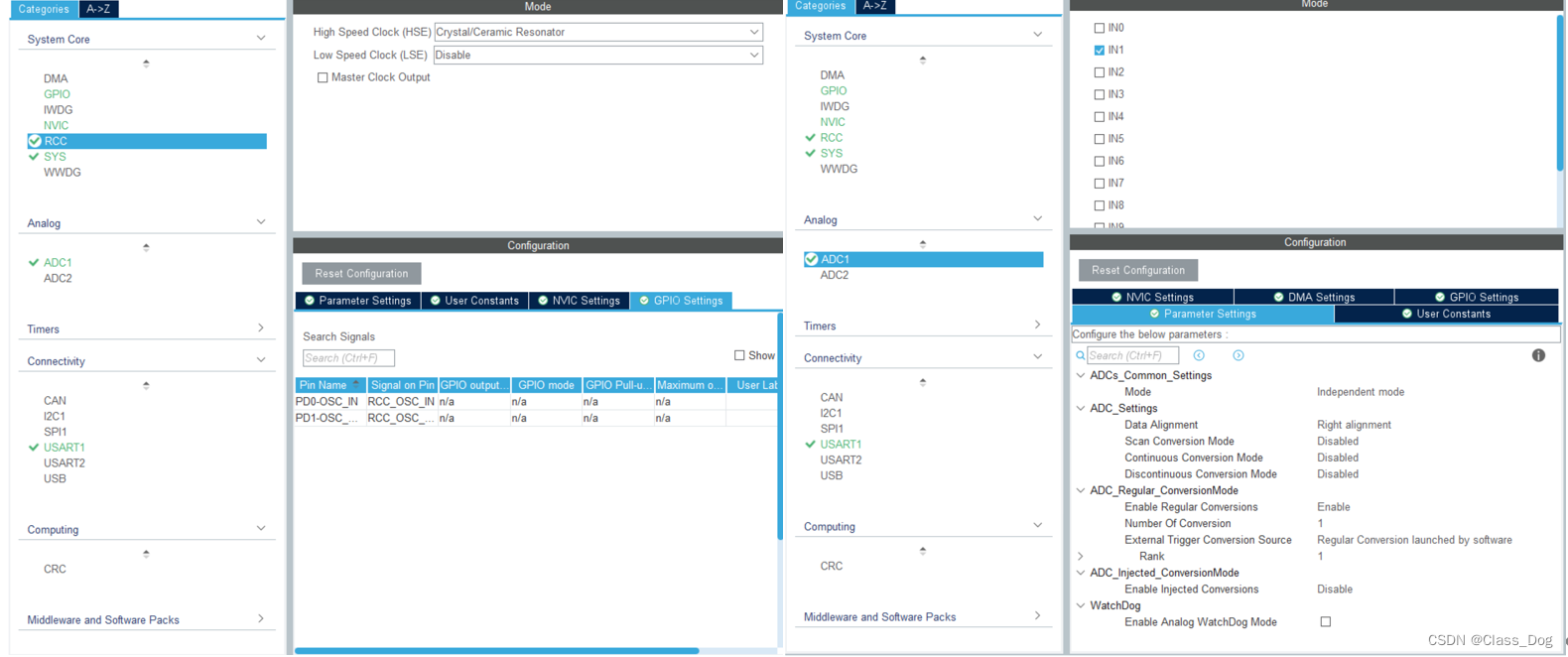

#RCC配置（左图）和ADC配置（右图）

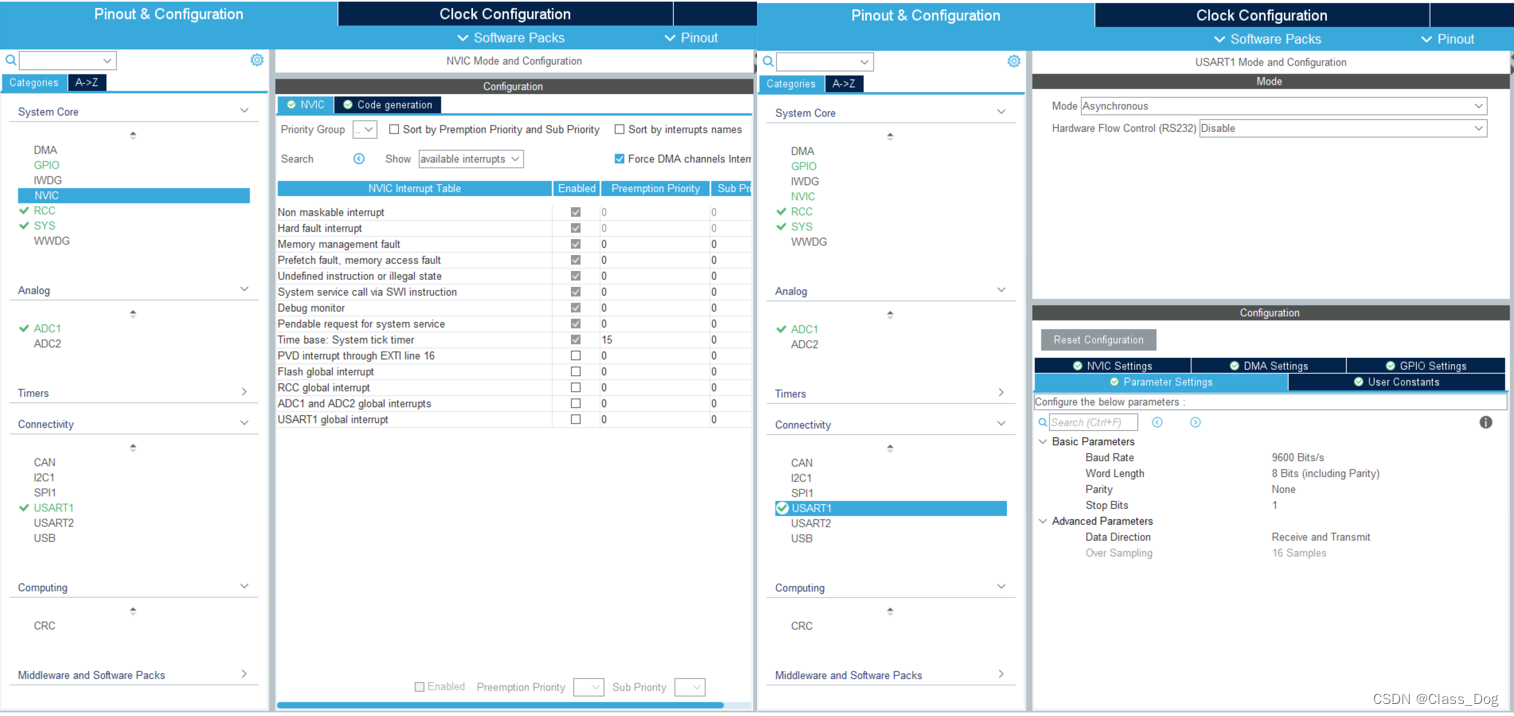

#NVIC配置（左）和串口配置（右）

#时钟配置，这里根据自己需要配置，我直接选择的默认时钟

(2) 代码如下

\\加宏定义（因为用了sprintf和strlen函数）

#include "stdio.h"
#include "string.h"

\\在main函数中定义变量

uint16_t ADC_Value; //存放ADC值
float ADC_Vol; //存放电压值
char str[64];

\\在ADC初始化函数后加这一句

HAL_ADCEx_Calibration_Start(&hadc1); //校准

\\在while循环中添加

HAL_ADC_Start(&hadc1); //开启AD转换
ADC_Value = HAL_ADC_GetValue(&hadc1); //获得AD值
ADC_Vol = ADC_Value/4096.0*3.3; //转换电压值
sprintf(str,"%d, %.3f\r\n",ADC_Value, ADC_Vol); //数据写入字符串
HAL_UART_Transmit(&huart1，(uint8_t*)str,strlen(str),HAL_MAX_DELAY);//串口发送

4.2 双通道DMA模式读取数据

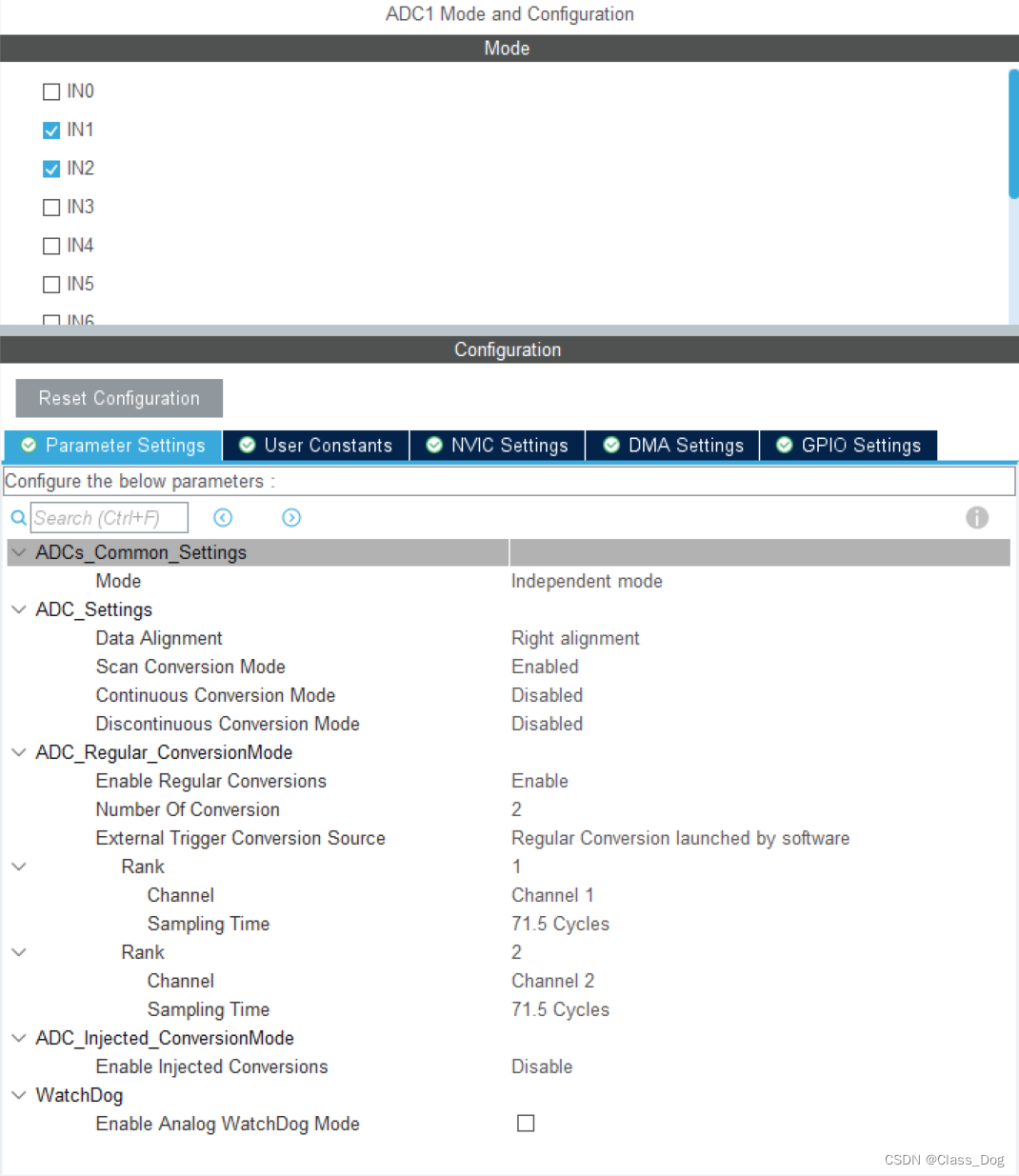

(1) CubeMx配置如下（其他配置跟单通道一样）

(2) 代码如下

\\在main函数中定义变量

uint16_t ADC_Value[2];
uint16_t adc1, adc2;
int i;
float ADC_Vol_1, ADC_Vol_2;
char str[128];

\\在while循环中添加

HAL_ADC_Start_DMA(&hadc1,(uint32_t*)&ADC_Value, 2);
for(i=0,adc1=0,adc2=0; i < 10; i++)
{
	adc1 += ADC_Value[0];
	adc2 += ADC_Value[1];
}
ADC_Vol_1 = (float) adc1/i/4096.0*3.3;
ADC_Vol_2 = (float) adc2/i/4096.0*3.3;
sprintf(str,"Voltage_1 = %.4fV, Voltage_2 = %.4fV\r\n", ADC_Vol_1,ADC_Vol_2);
HAL_UART_Transmit(&huart1, (uint8_t*)str, strlen(str), HAL_MAX_DELAY);

总结

本人也是新手，第一次用Proteus，更是第一次写博客，以上内容仅供参考，如果有写的不对欢迎大家批评指正！
