Python 串口调试工具设计与实现

Python 串口调试工具设计与实现

相关资源文件已经打包成EXE文件，可双击直接运行程序，且文章末尾已附上相关源码，以供大家学习交流，博主主页还有更多Python相关程序案例，秉着开源精神的想法，望大家喜欢，点个关注不迷路！！！

1. 简介：

这是一个基于 Python编写的tkinter 和 pyserial 的串口调试工具。通过图形化界面（GUI），用户可以方便地进行串口通信的设置、数据发送与接收、文件传输等操作。程序提供了对串口参数的全面控制（如波特率、数据位、校验位等），并且支持对发送和接收数据的格式进行多种定制，如 Hex 格式显示、校验码（CRC-16、XOR）等。除此之外，工具还支持自动发送功能，用户可以根据需求设置数据发送的时间间隔，极大地提高了工作效率。

功能：

串口设置：

用户可以选择串口号、波特率、数据位、校验位、停止位和流控方式。
支持串口端口列表的动态更新。

数据发送：

可以手动输入文本数据，或者发送文件。
支持以 Hex 编码发送数据。
可以在数据末尾添加 CRC-16 或 XOR 校验码。

数据接收：

• 支持显示接收到的数据（可以选择以文本或 Hex 格式显示）。
• 支持接收时显示时间戳。

文件传输：

• 支持发送文件内容，并将其以二进制形式发送。
• 支持将接收到的数据保存到本地文件。

自动发送：

• 支持定时自动发送数据，发送间隔时间可以设置。
• 可根据设置的间隔自动循环发送数据。

颜色定制：

• 用户可以设置接收和发送数据的颜色。

扩展功能：

• 提供了“预置命令”和“自动答复”两个扩展功能选项卡，供高级用户自定义命令或响应。

状态栏：

• 显示当前串口连接状态。
• 显示接收和发送的数据计数。

串口控制：

• 可以打开或关闭串口连接。
• 在串口连接成功后，自动开始接收数据。

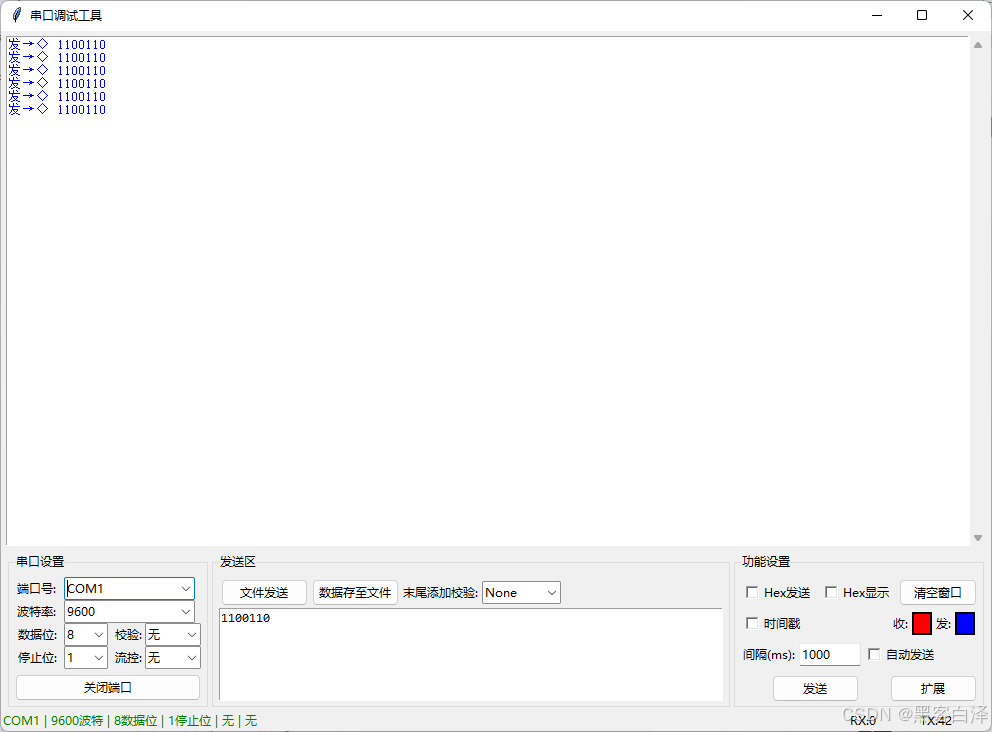

2. 运行效果：

3.总结

这款串口调试工具通过简洁的图形化界面和强大的功能，提供了一个全面的串口通信调试平台。用户可以方便地控制串口参数，进行数据的发送与接收，支持多种数据格式和校验方式，还能够将数据保存至文件。自动发送和扩展功能增加了工具的灵活性，可以满足更复杂的调试需求。整体而言，工具适用于硬件开发、嵌入式调试、协议分析等场景，对于串口通信的开发者和调试人员来说，是一个非常实用的工具。

4. 相关源码：

import serial
import serial.tools.list_ports
import tkinter as tk
from tkinter import ttk, messagebox, colorchooser, filedialog
from threading import Thread, Event
import time
import binascii
from datetime import datetime

class SerialDebugger:
    def __init__(self, master):
        self.master = master
        self.serial_port = None
        self.receive_flag = Event()
        self.auto_send_flag = False
        self.rx_counter = 0
        self.tx_counter = 0
        self.recv_color = '#FF0000'  # 默认接收颜色红色
        self.send_color = '#0000FF'  # 默认发送颜色蓝色
        self.extension_visible = False  # 扩展窗口可见状态

        # 获取默认Checkbutton背景颜色
        temp = tk.Checkbutton(master)
        self.default_bg = temp.cget('bg')
        temp.destroy()

        # 初始化ttk样式
        self.style = ttk.Style()
        self.style.configure('Yellow.TCombobox', fieldbackground='yellow')

        # 初始化界面
        self.setup_ui()
        self.setup_extension_window()
        self.update_ports()

        # 绑定事件
        self.port_combo.bind("<<ComboboxSelected>>", self.on_port_change)

    def setup_ui(self):
        """初始化主界面布局"""
        self.master.geometry("990x700")
        self.master.title("串口调试工具")
        self.master.minsize(650, 450)

        # 配置主窗口网格布局
        self.master.grid_columnconfigure(0, weight=1)
        self.master.grid_columnconfigure(1, weight=0, minsize=0)  # 扩展窗口列
        self.master.grid_rowconfigure(0, weight=1)  # 数据显示区
        self.master.grid_rowconfigure(1, weight=0)  # 控制区
        self.master.grid_rowconfigure(2, weight=0)  # 状态栏

        # ========== 数据显示区 ==========
        display_frame = ttk.Frame(self.master)
        display_frame.grid(row=0, column=0, sticky="nsew", padx=5, pady=5)

        self.text_display = tk.Text(display_frame, state=tk.DISABLED, wrap=tk.WORD)
        scroll_display = ttk.Scrollbar(display_frame, orient="vertical", command=self.text_display.yview)
        self.text_display.configure(yscrollcommand=scroll_display.set)

        self.text_display.grid(row=0, column=0, sticky="nsew")
        scroll_display.grid(row=0, column=1, sticky="ns")
        display_frame.grid_columnconfigure(0, weight=1)
        display_frame.grid_rowconfigure(0, weight=1)

        # ========== 中间控制区 ==========
        control_frame = ttk.Frame(self.master)
        control_frame.grid(row=1, column=0, columnspan=2, sticky="nsew", padx=5, pady=2)
        control_frame.grid_columnconfigure(0, minsize=200, weight=0)
        control_frame.grid_columnconfigure(1, weight=1)
        control_frame.grid_columnconfigure(2, minsize=250, weight=0)
        control_frame.grid_rowconfigure(0, minsize=155, weight=0)

        # 串口设置区
        self.setup_serial_controls(control_frame)
        # 发送输入区
        self.setup_send_controls(control_frame)
        # 功能区
        self.setup_function_controls(control_frame)

        # ========== 状态栏 ==========
        self.setup_status_bar()

    def setup_extension_window(self):
        """初始化扩展窗口"""
        self.extension_frame = ttk.Frame(self.master, width=425)
        self.extension_frame.grid(row=0, column=1, sticky="nsew")
        self.extension_frame.grid_remove()

        # 创建Notebook
        self.notebook = ttk.Notebook(self.extension_frame)
        self.notebook.pack(expand=True, fill='both')

        # 预置命令标签页
        self.preset_frame = ttk.Frame(self.notebook)
        self.notebook.add(self.preset_frame, text="预置命令")

        # 自动答复标签页
        self.auto_reply_frame = ttk.Frame(self.notebook)
        self.notebook.add(self.auto_reply_frame, text="自动答复")

        # 设置固定宽度
        self.extension_frame.grid_propagate(False)
        self.extension_frame.config(width=425)

    def toggle_extension(self):
        """切换扩展窗口显示状态"""
        self.extension_visible = not self.extension_visible
        if self.extension_visible:
            self.extension_frame.grid()
            self.master.grid_columnconfigure(1, minsize=425, weight=0)
        else:
            self.extension_frame.grid_remove()
            self.master.grid_columnconfigure(1, weight=0, minsize=0)

    def setup_status_bar(self):
        """初始化底部状态栏"""
        status_bar = ttk.Frame(self.master, height=22)
        status_bar.grid(row=2, column=0, columnspan=2, sticky="sew")

        self.status_conn = ttk.Label(status_bar, text="未连接", anchor=tk.W)
        self.status_rx = ttk.Label(status_bar, text
