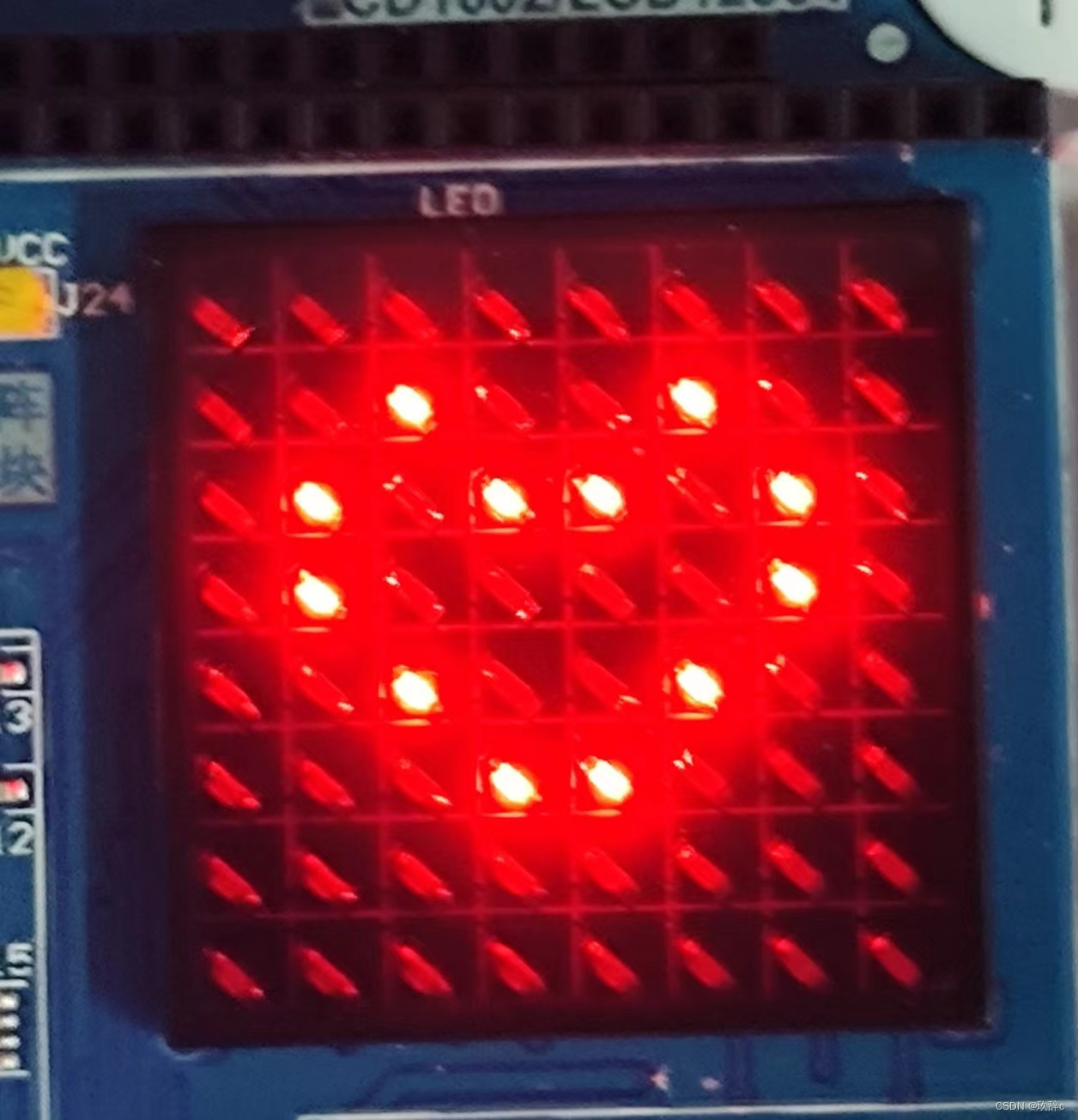

本文介绍了如何在C51单片机中利用Keil5编程，通过串口控制LED点阵屏显示出爱心形状。详细展示了爱心代码的编写和实物图片展示。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

学习C51单片机——LED点阵屏显示爱心（学习笔记Keil5）

1、爱心代码

#include <REGX52.H>

sbit RCL = P3^5;		//定义RCLK串口
sbit SCK = P3^6;		//定义SRCLK串口
sbit SER = P3^4;		//定义SER串口

void Delay(unsigned int xms)//延时函数
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

void SendByte(unsigned char data1)//行显示
{
	unsigned char a;

	SCK = 1;
	RCL = 1;

	for(a=0;a<8;a++)		 //发送8位数
	{
		SER = data1 >> 7;		 //从最高位开始发送
		data1 <<= 1;
		SCK = 0;			 //发送时序
		SCK = 1;
	}

	RCL = 0;
	RCL = 1;
}

void main()
{
	while(1)
	{
		P0 = 0xBF;//1011 1111
		SendByte(0x30);//0011 0000
		Delay(1);
		SendByte(0x00);//0000 0000
		P0 = 0xFF;
		Delay(1);
		P0 = 0xDF;//1101 1111
		SendByte(0x48);//0100 1000
		Delay(1);
		SendByte(0x00);//0000 0000
		P0 = 0xFF;
		P0 = 0xEF;//1110 1111
		SendByte(0x24);//0010 0100
		Delay(1);
		SendByte(0x00);//0000 0000
		P0 = 0xFF;
		P0 = 0xF7;//1111 0111
		SendByte(0x24);//0010 0100
		Delay(1);
		SendByte(0x00);//0000 0000
		P0 = 0xFF;
		P0 = 0xFB;//1111 1011
		SendByte(0x48);//0100 1000
		Delay(1);
		SendByte(0x00);//0000 0000
		P0 = 0xFF;
		P0 = 0xFD;//1111 1101
		SendByte(0x30);//0011 0000
		Delay(1);
		SendByte(0x00);//0000 0000
		P0 = 0xFF;
		Delay(1);
	}
}
