4.基于51单片机点阵爱心和循环显示

一，项目准备过程

1.8*8点阵一个，杜邦线一个，51单片机一个

8*8点阵简介

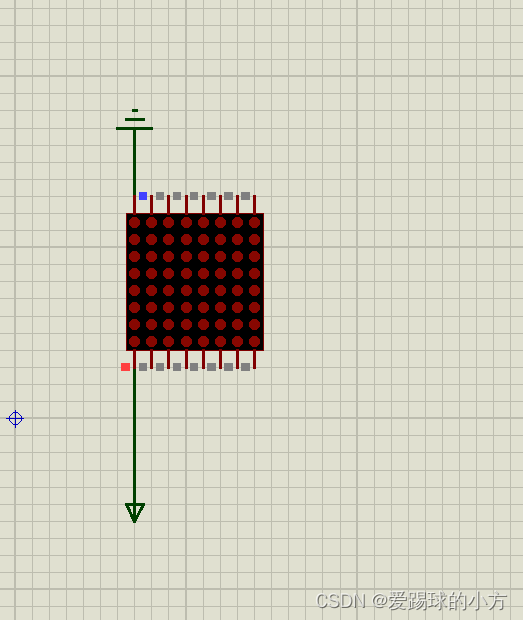

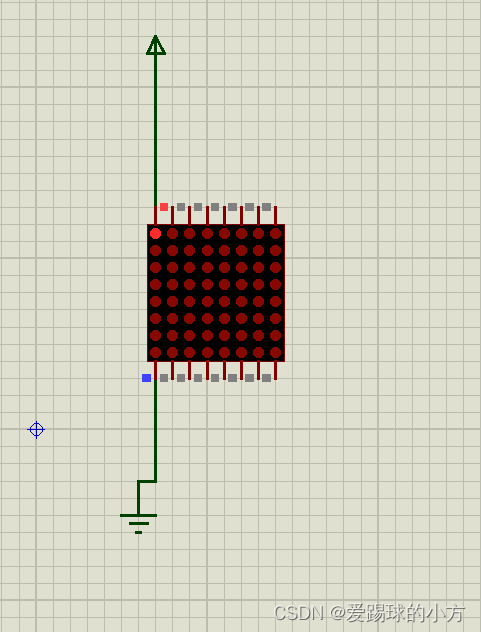

 8*8点阵是由64个发光二极管组成的，共阳极在一端，共阴极在一端（在进行连线的时候注意共阳极与共阴极）在仿真中判断阳极阴极的操作在点阵两端接口分别接正极和负极，如果亮则所接的阳极阴极正确，相反则正阴极接反。如下图：



 首先静止的显示爱心，这里可以用一个取模软件

 代码如下：

#include "reg52.h"
typedef unsigned int u16;
typedef unsigned char u8;


u8 lie[8]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};
u8 hang[8]={0x00,0x18,0x3C,0x7E,0xFF,0xFF,0x66,0x00};
 //0x00,0x18,0x24,0x42,0x81,0x5A,0x24,0x00};
#define  LED_col  P2
#define  LED_row  P1

void delay_10us(u16 ten_us)
{
	while(ten_us--);
}

void main()
{
    u8 i=0;
    while(1)
    {
        for(i=0;i<8;i++)
        {
            LED_col=~lie[i];
            LED_row=hang[i];
            delay_10us(100);
            LED_row=0x00;
        }
    }
}

此代码中有两种形式的爱心哦

动态爱心显示：

代码如下：

#include<reg51.h>
typedef unsigned int u16;
typedef unsigned char u8;
u8 lie[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
u8 hang[]={
	0x00,0x00,0x7e,0x81,0x81,0x7e,0x00,0x00,//0
	0x00,0x00,0x82,0xff,0x80,0x00,0x00,0x00,//1
	0x00,0x00,0xc2,0xa1,0x91,0x8e,0x00,0x00,//2
	0x00,0x00,0x00,0x82,0xfe,0x82,0x00,0x00,//I
	0x00,0x1c,0x3e,0x7c,0xf8,0x7c,0x3e,0x1c,//心
	0x00,0x00,0x7e,0x80,0x80,0x80,0x7e,0x40,//U
};
void main()
{
	u8 i;
	u16 k,j;
	u16 shu=8*6;
	while(1)
	{
		for(j=0;j<48;j++)
		    for(i=0;i<8;i++)
		    {
					P2=~(0x80>>i);
					P3=hang[(i+j)%shu];
					k=1000;while(k--);
					P2=0xff;
					P3=0x00;
				}
			}
		}

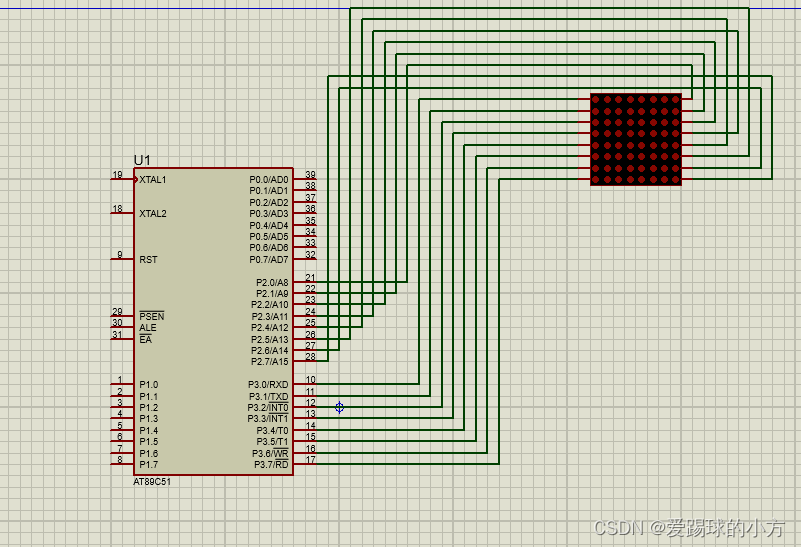

仿真图如下：
