计算机系统 I 第五章（二）学习数字信号的转换 学习笔记

5.3数字信号转换

1、概述：A（analog signal）是模拟信号；D（digital signal）是数字信号的意思；C（converter）是转换器的意思

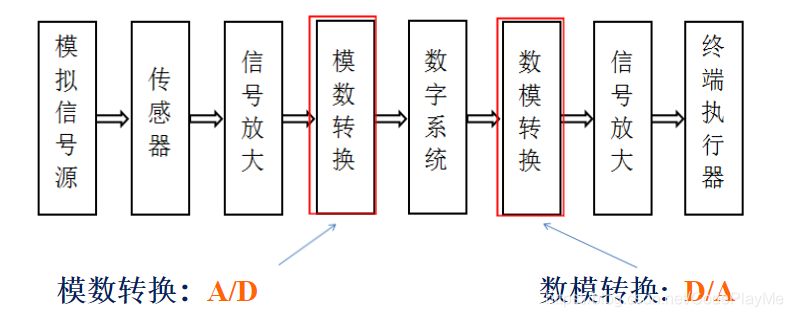

2、转换系统

5.3.1A/D转换器

1、转换步骤：采样、保持、量化、编码

• 采样：就是使得连续的模拟信号变成离散的一个个点

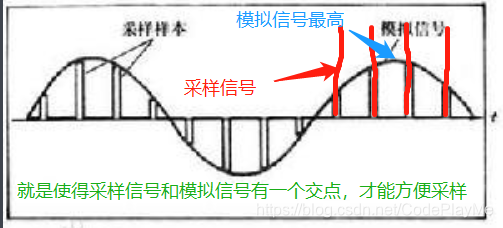

  奈奎斯特定理（采样定理）：采样信号的频率 ≥ 被采样信号的模拟信号的最高频率的两倍，这样信号才能不失真恢复

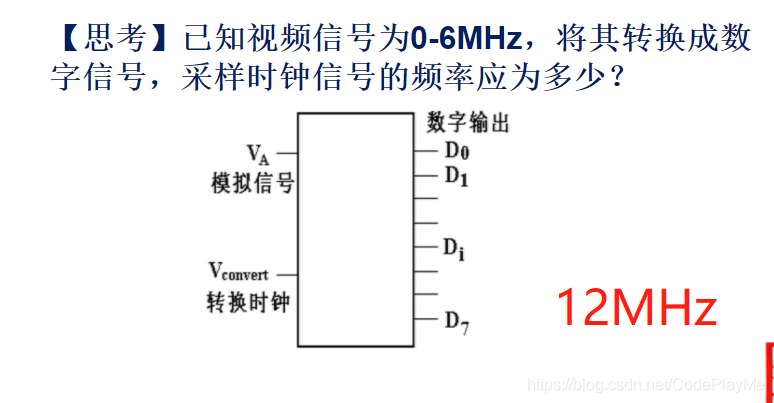

  例子说明：

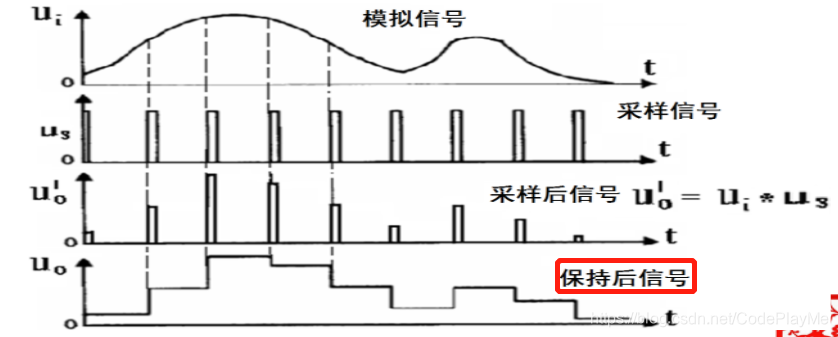

• 保持：就是把离散的信号用类似于柱状图的样子表现出来

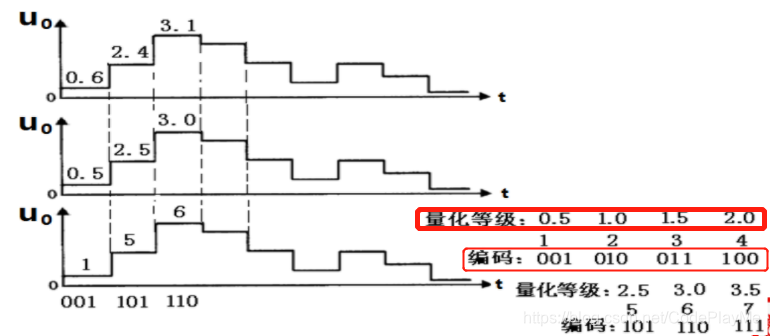

• 量化：量化的等级是根据保持的时候两个信号之间的最大差距来定的

• 编码：就是二进制代码


2、A/D转换器的类型

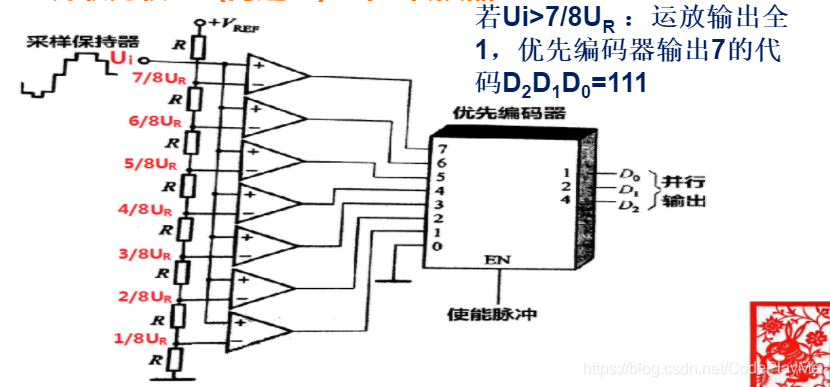

• 并联比较型（闪速型）A/D转换器

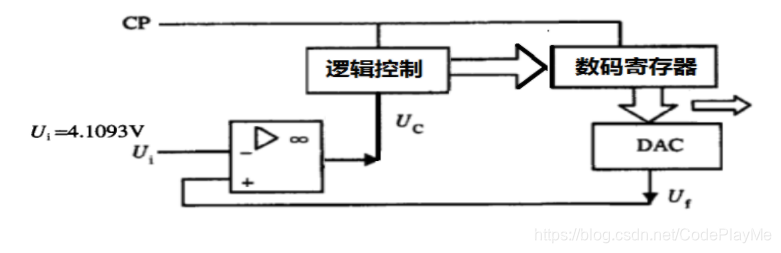

• 逐次逼近型A/D转换器
  使用到了D/A转换，把转换后的数据和原来的做比较，如果契合就输出


• 双积分型A/D转换器

  总结：并联比较器的速度是最快的，而双积分型的转换器是最慢但是精度最高的

3、A/D转换器的主要性能指标

• 分辨率-用位数或者LSB对应的电压值来表示（位数越多，分辨率越高，ISB对应电压值越小）
  ISB就是当数字是二进制的1的时候对应的电压值
  举一个例子：如果输入的模拟电压满量程是5V，对于一个8位的ADC的LSB所对应的输入电压是

• 转换速度（转换时间）

• 相对误差-表示转换器实际输出的数字量和理想输出的数字量之间的差距

5.3.2 D/A转换器

1、D/A转换器的基本原理（重点）

就是一个公式：Ur=Ud·D(模拟)/D(满)
Ur是输出的模拟量输出的电压值，Ud是满量程电压值，D(模拟)是模拟的数字量，D(满)就是满量程的数字量
其实就是模拟量和满量程的比值等于模拟量对应的数字量占满量程数字量的比值

2、D/A转换器的类型

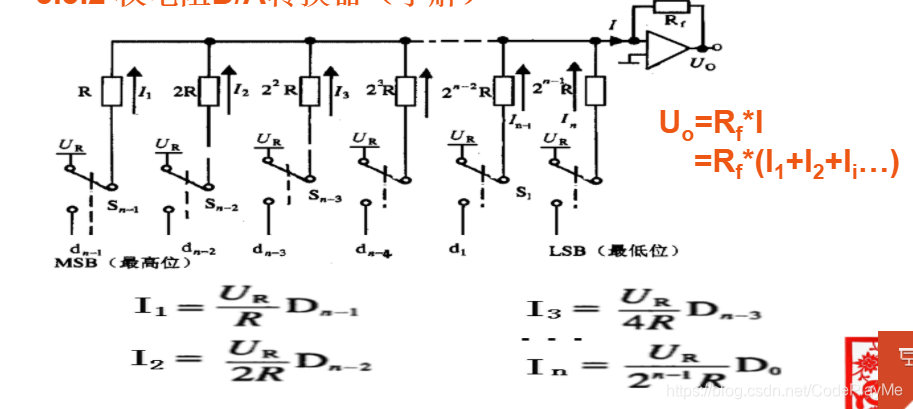

• 权电阻网络D/A转换器
  数字量是同时转换的，速度快，而且这种转换叫做并行转换

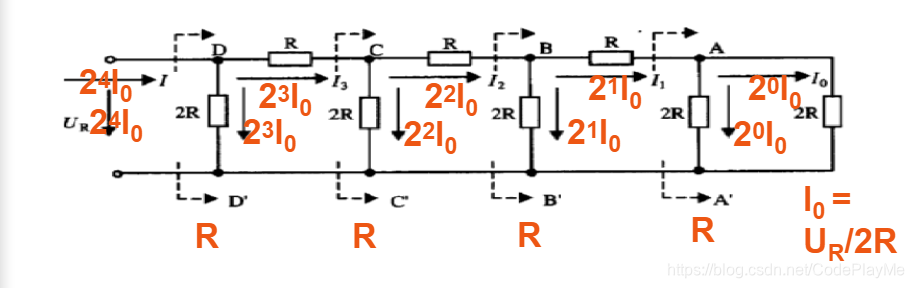

• T型电阻网络D/A转换器


3、D/A转换器的主要参数

• 转换精度-分辨率（输出的最小电压，也就是ISB对应的电压（2的n次方的值减1取倒数来表示分辨率）或者用二进制的位数来表示）
• 转换速度（从送入数字信号起，到输出电流或者电压达到稳定所需要的时间）
• 绝对误差
