实验八 数字系统综合设计——四路抢答器的设计

一、实验目的
掌握一般数字电路的设计方法,理解电路开发的步骤,更好的结合理论知识来设计电路,深刻理解理论知识,锻炼自己动手能力。
二、实验任务
规定功能:设计四路抢答器。主持人按下抢答键后,参赛选手可以抢答,若有人抢答,轰鸣器响,抢答指示灯亮,显示抢答选手序号,其他选手再抢答无效。
要求:
(1)设计不小于四路抢答器,进行仿真实验,上传仿真文件。(10分)
(2)制作电路实物,要求验收。(50分)
(3)按要求撰写实验报告,上传实验报告。(20分)
(4)参加书面答辩。(20分)
三、实验平台及实验器材
仿真平台Proteus,硬件平台:便携式硬件实验箱。器材:LED灯5个,轰鸣器1个,BCD数码管一个,555计数器一个,电容两个,7474芯片两个,7432芯片一个,7430芯片一个,按钮开关5个,电阻和导线若干等。
四、电路设计
1.关键芯片功能
①555计时器:用来从无到有产生时钟信号
②7474芯片:每一个芯片内含有两个触发器,用来产生稳定的抢答信号
③7432芯片:或门,用来控制抢答信号,当有人抢答的时候,或门的输出为1,使得时钟信号无效。
④7430芯片:用来控制轰鸣器信号
⑤74147芯片:编码器,编出抢答信号的二进制代码

2.为什么有人按键,轰鸣器会鸣响并数码管显示其序号
当有人按键的时候,D触发器Q端输出低电平,一方面,低电平信号经过7430芯片变成高电平,使得轰鸣器响。另一方面,信号通过编码器编出二进制代码,然后通过数码管显示出来。

3.为什么有人按键后,其他人再抢答无效?
因为当有人按键之后,这个对应的D触发器会产生低电平信号,信号到达7430芯片变成高电平,这个信号又控制着时钟信号,使得时钟信号无效。所以就算其他人也抢答了,但是低电平信号到达不了触发器的输出端,也是白搭。

4.主持人按键有哪些功能?
主持人按键能控制D触发器复位,使得数码管归0,轰鸣器停止抢答信号。

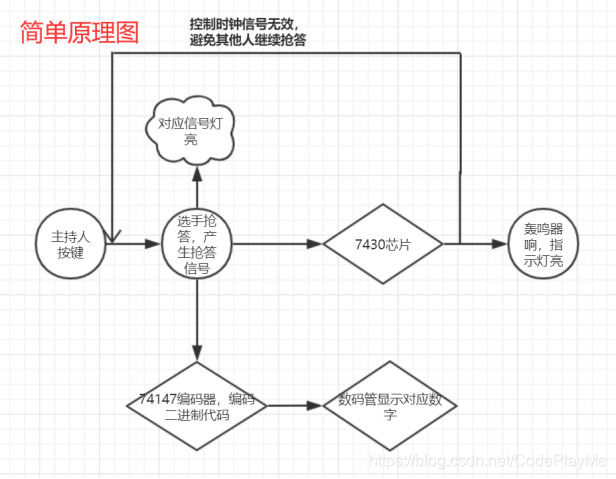

5.四路抢答器电路原理图
在这里插入图片描述

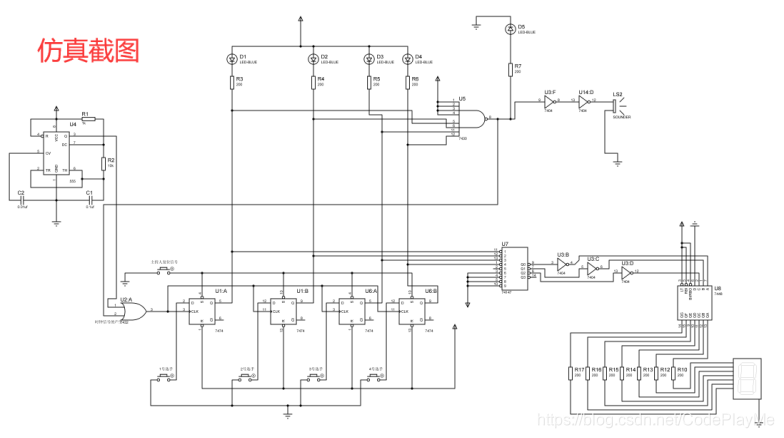

6.四路抢答器原理仿真截图
在这里插入图片描述

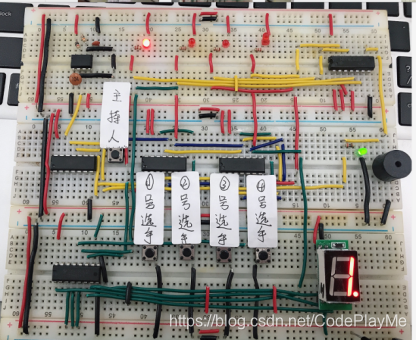

五、实物制作与测试
叙述实物制作以及测试过程。实物制作:首先制作555计时器电路?然后测试555电路是否正确;再者设计了抢答信号和主持人信号,然后设计轰鸣器信号,最后设计了数码管信号。测试过程:只要有人抢答,轰鸣器鸣响,显示对应抢答序号;有人抢答后,别人再抢答无效;抢答是有优先级别;主持人按键能够使得D触发器的信号复位;

在这里插入图片描述

六、回答问题

1. 假设“1”、“2”、“3”、“4”同时按下抢答按钮,显示哪一个抢答者序号?为什么?
如果同时按下这些抢答信号,会出现“4”信号,因为“4”信号的优先级最高

2.为什么接高电平,接主持人启动抢答信号?
R信号是置0信号,接高电平,能够是使得信号无效,使得输出的0信号,都是因为抢答信号抢答之后产生的。S信号是置1信号,接主持人信号能够使得支持人具有给D触发器复位1的功能。

3. 图中或门7432,有什么作用?
当有抢答信号产生的时候,抢答信号经过7430变成高电平,高电平通过或门之后,控制D触发器的时钟信号,使得时钟信号高电平无效,使得其他人无法抢答。
