计算机系统II 定点数的加法运算学习笔记

本文链接：https://blog.csdn.net/CodePlayMe/article/details/115014750

加减运算

一、补码的加减运算公式

1、
[X+Y]补 = [X]补 + [Y]补
[X-Y]补 = [X]补 + [-Y]补

说明：

1、使用补码进行加减运算，符号位和数值位一样参加运算。

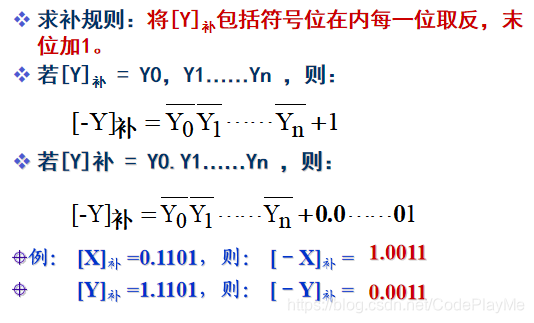

2、补码的减法可以用加法来实现，任意两数之差的补码等于被减数的补码与**减数相反数的补码（这里有一个求补操作）**之和

在这里插入图片描述

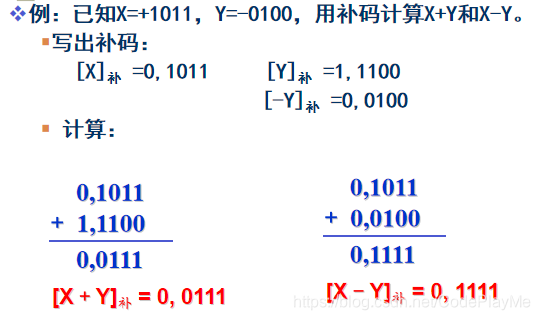

那我们来举一些例子来说明一下这个运算：
在这里插入图片描述
2、判断补码运算的溢出
我在这里说明一下，我学习这个内容的时候，一直都弄不明白我们的机器检测溢出到底有什么用，然后我后来找到一个说服自己的理由就是：机器检测溢出，如果是下溢，机器就认为这个数是机器零，如果是上溢，机器就没有办法表示这个数，然后可能会发生类似我们程序的一个报错了无法执行，这个时候我们可能要转换数据类型，我也不知道这个想法是对还是不对，所以这里就提出来，错误不要喷。（这个想法的来源是“浮点数的表示范围”）。下面我们切入正题

溢出：当运算结果超出机器数的表示范围时，称为溢出。计算机必须具备检测运算结果是否发生溢出的能力，否则会得到错误的结果。

对于加减运算，常用来判断溢出的方法：

1、确定发生溢出的情况：
正数相加，且结果符号位为1；
负数相加，且结果符号位为0；
正数－负数，且结果符号位为1；
负数－正数，且结果符号位为0；

2、单符号位判溢方法

当最高有效位产生的进位和符号位产生的进位不同时，加减运算发生了溢出。
V＝C1⊕Cf，这里当v=1，发生溢出，当v=0，不发生溢出

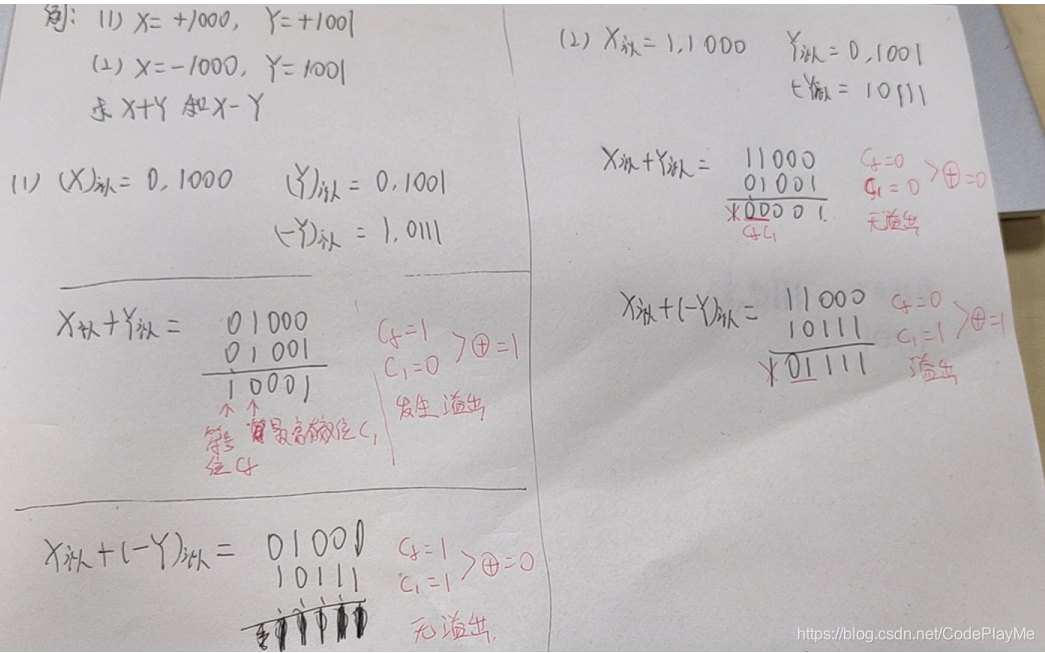

下面来举一个例子：
在这里插入图片描述
这里也说明一下：这里的算数，如果发现比原来的数多了进位，因为机器没有办法存储的宽度是一定的，所以这个进位会被省略掉（大概是这么理解的）

2、双符号位判溢法

X和Y采用双符号位补码参加运算，正数的双符号位为00，负数的双符号位为11；当运算结果的两位符号Sf1 Sf2不同时（01或10），发生溢出。
V＝ Sf1 ⊕ Sf2= Xf ⊕Yf ⊕Cf⊕ Sf
Sf1 Sf2=01，则正溢出；Sf1 Sf2=10，则负溢出

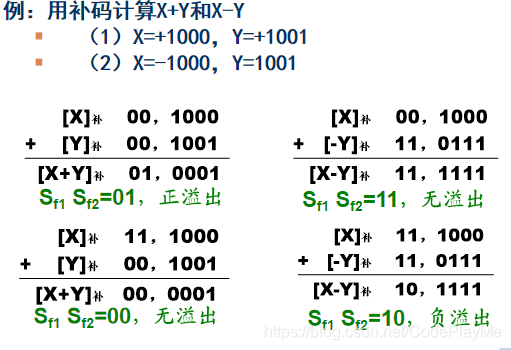

还是用上面的例子举例子：
在这里插入图片描述

========================================

机器数的移位运算

二进制数据（真值）每相对于小数点左移一位，相当于乘以2（也就是题目问的2x）；每相对于小数点右移一位，相当于除以2（也就是题目问的x/2）

计算机中的移位运算分为：
1、逻辑移位：将移位的数据视为无符号数据，各数据位在位置上发生了变化，导致无符号数据的数值（无正负）放大或缩小。
2、算术移位：将移位的数据视为带符号数据（机器数）。算术移位的结果，在数值的绝对值上进行放大或缩小，同时，符号位必须要保持不变。
3、循环移位：所有的数据位在自身范围内进行左移或者右移，左移时最高位移入最低位，右移时最低位移入最高位。

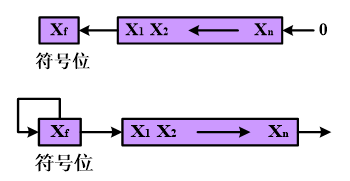

1、算术左移：符号位不变，高位移出，低位补0。 为保证补码算术左移时不发生溢出，移位的数据最高有效位必须与符号位相同。在不发生溢出的前提下，用硬件实现补码的算术左移时，直接将数据最高有效位移入符号位，不会改变机器数的符号。
2、算术右移：符号位不变，低位移出，高位正数补0，负数补1，即高位补符号位。
