西门子杯-工业信息网络化

Tranning1：IPv4地址与单环冗余网络

实验一 同一子网验证

理论基础：同一子网下才能通信
实验过程：采用实验室的两台PC通信，地址分别为192.168.1.100/18与 192.168.1.110/18

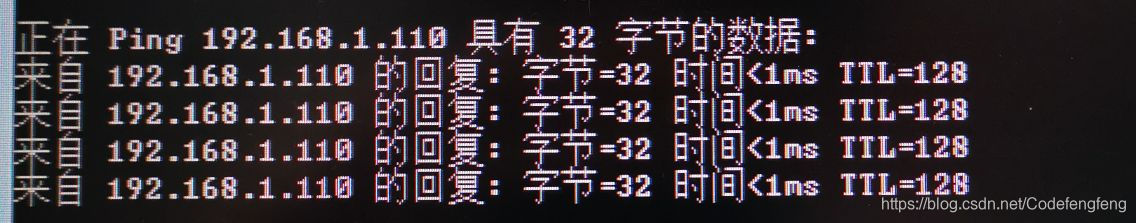

实验结果：

结果证明同一子网下的两台上位机可以双向通信
问题：用自己的PC与实验室PC通信时，只能实现单向通信，而用实验室的两台PC通信时则可以双向通信。推测原因是自己的PC有防火墙，把实验室PC发出的包拦截了。

实验二  不同子网验证

理论基础：同一子网下才能通信
实验过程：

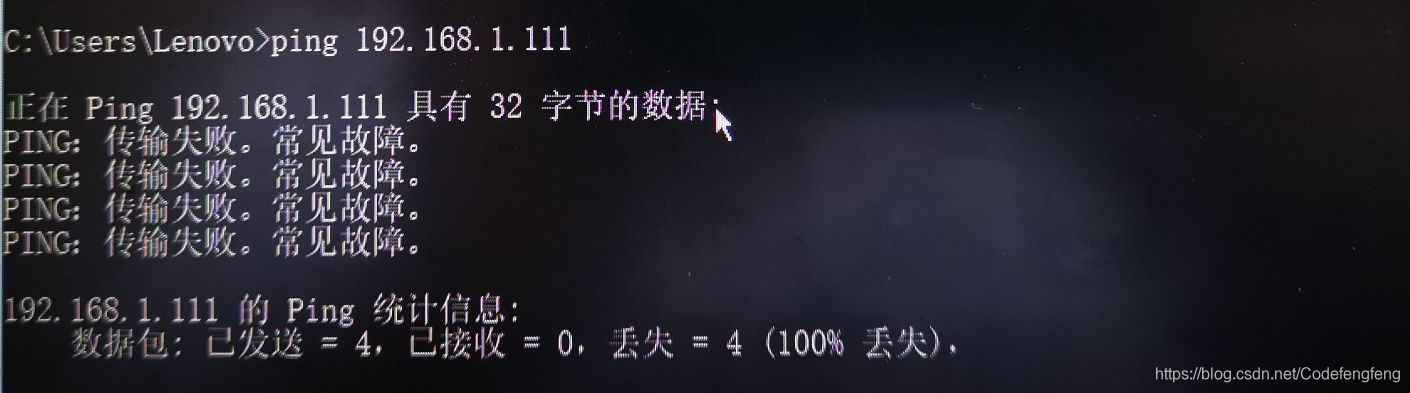

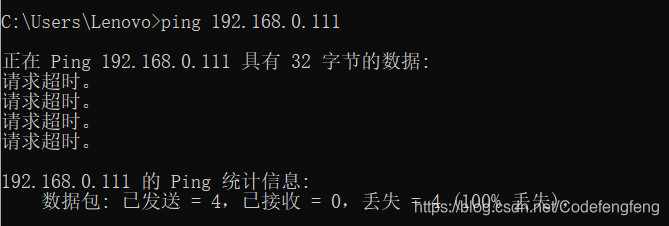

 采用实验室的两台PC通信，地址分别为192.168.1.111/18与 192.168.2.111/18，发现无法ping通

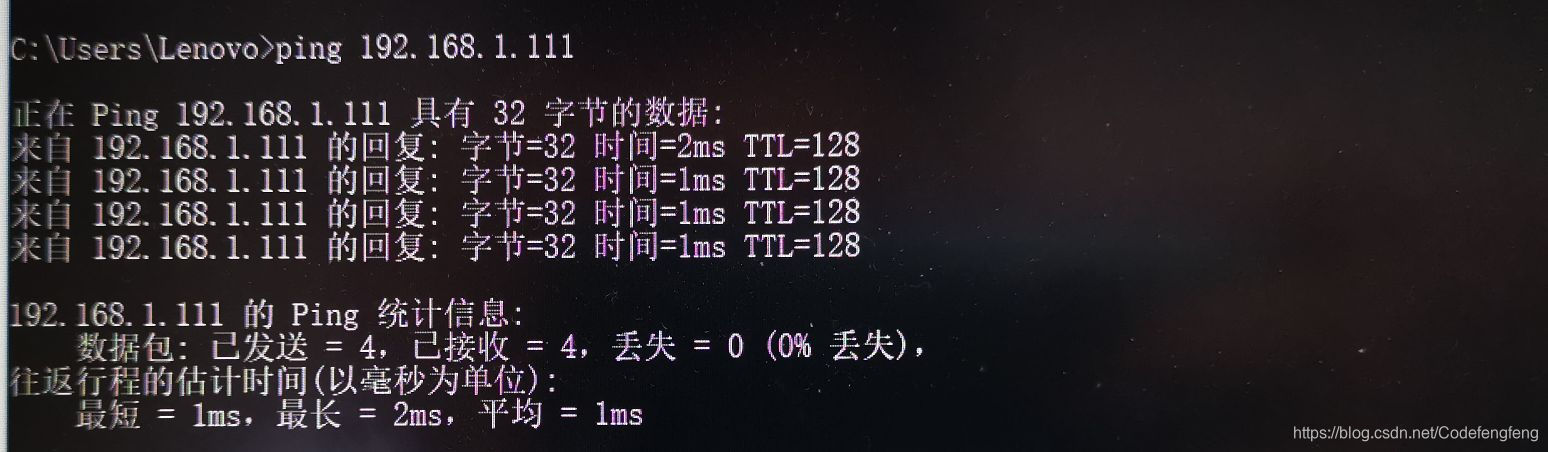

 将两台上位机的地址改成同一子网下，地址分别为192.168.1.111/18与 192.168.1.110/18，就可以ping通

实验三  单环冗余网络

理论基础：西门子专用的高速冗余环协议HRP
注意点：1.使用HRP协议时不能使用生成树spanning tree，因为生成树是避免生成环的协议；2.在对3个交换机配置完成冗余环前，不能将三个交换机连成环；3.接线时用设置的冗余端口Ring Ports；4.冗余环测试时会拔线插线，动作过程中可能导致其他接线松动，连好先后检查一遍各指示灯，看线是否接好。

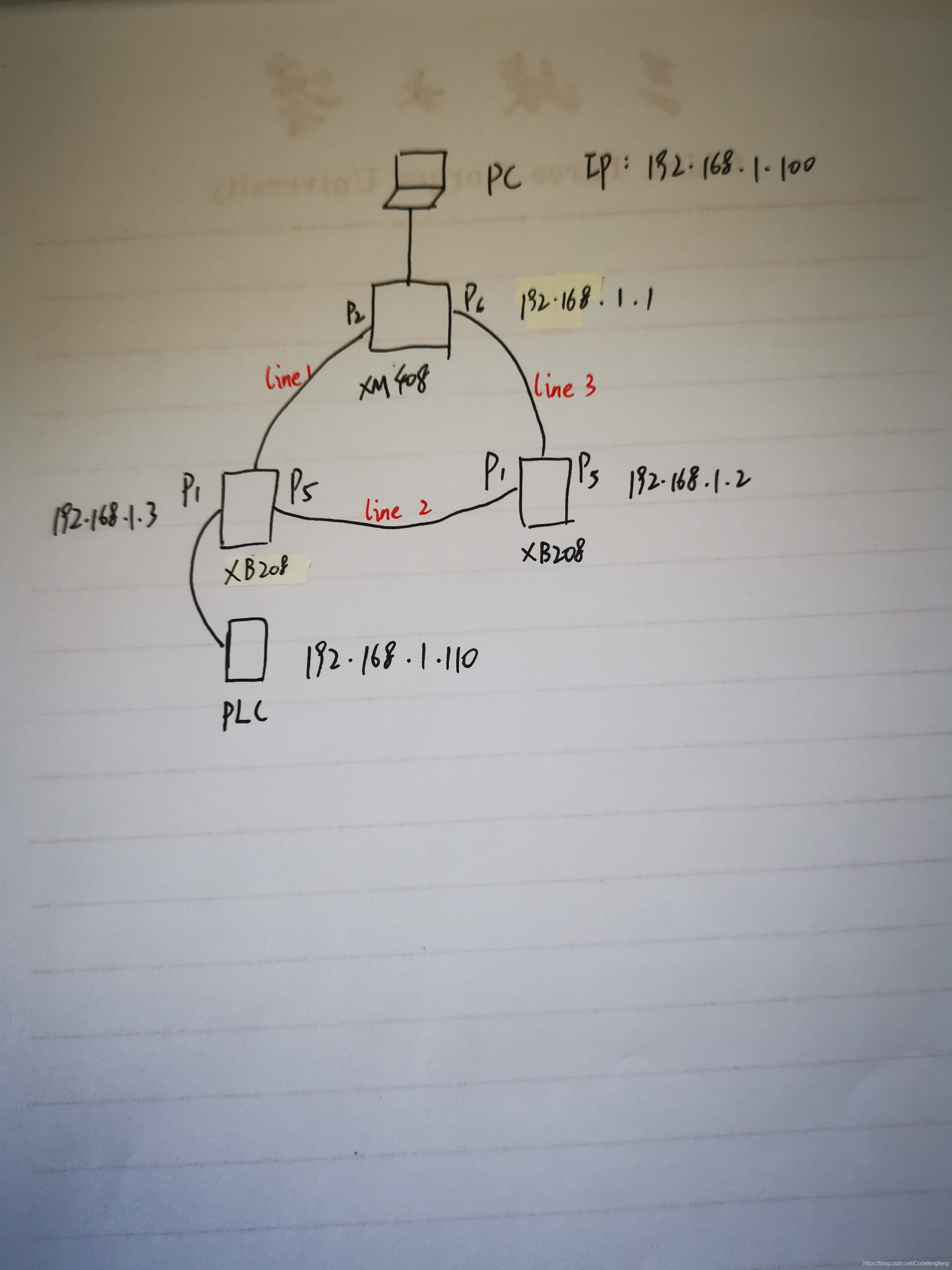

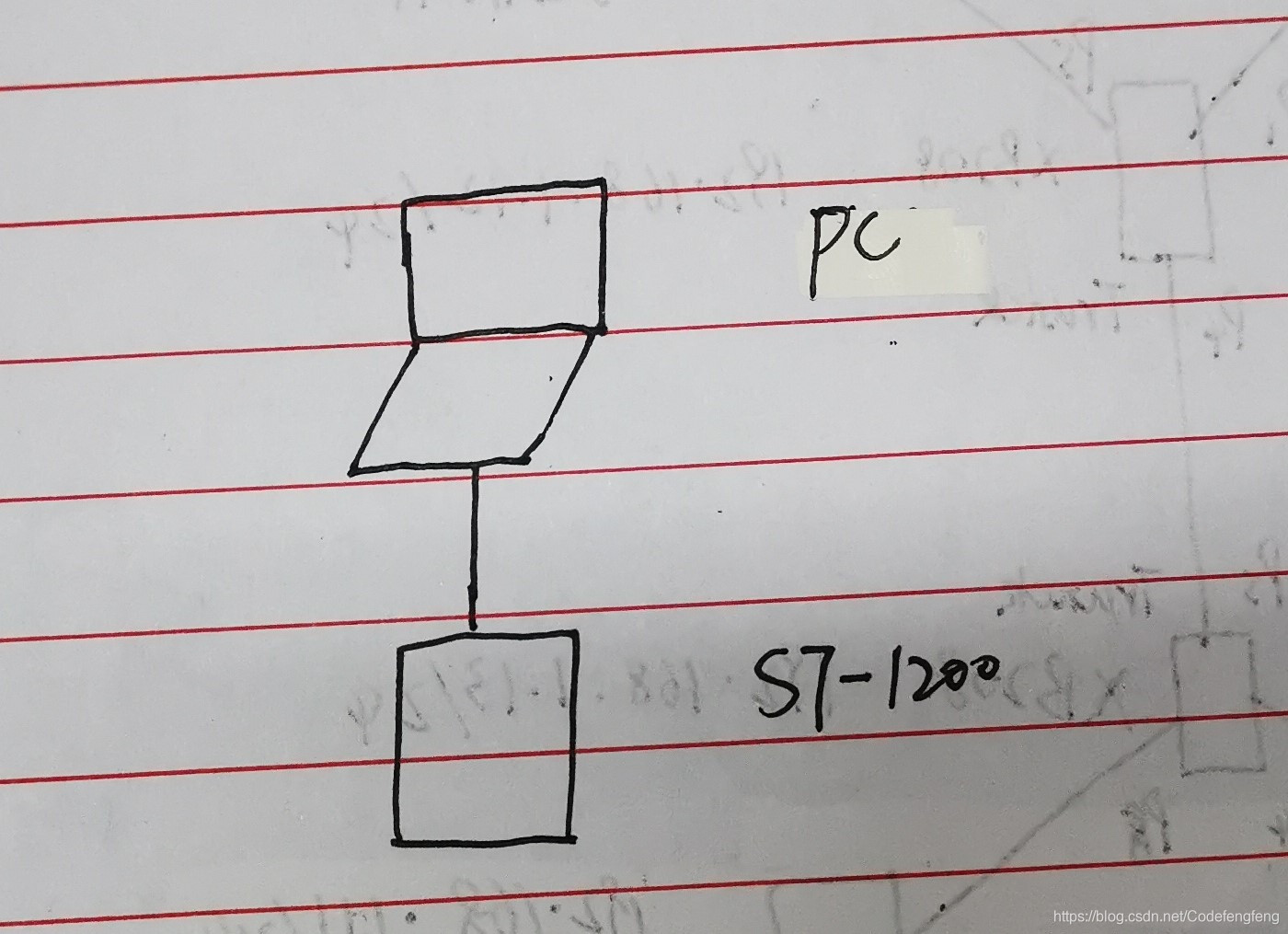

网络规划：

实验步骤：
 step1:配置XM408 为HRP manager，并设置相应的冗余端口Ring Ports 1.2，1.6

先去掉生成树spanning tree

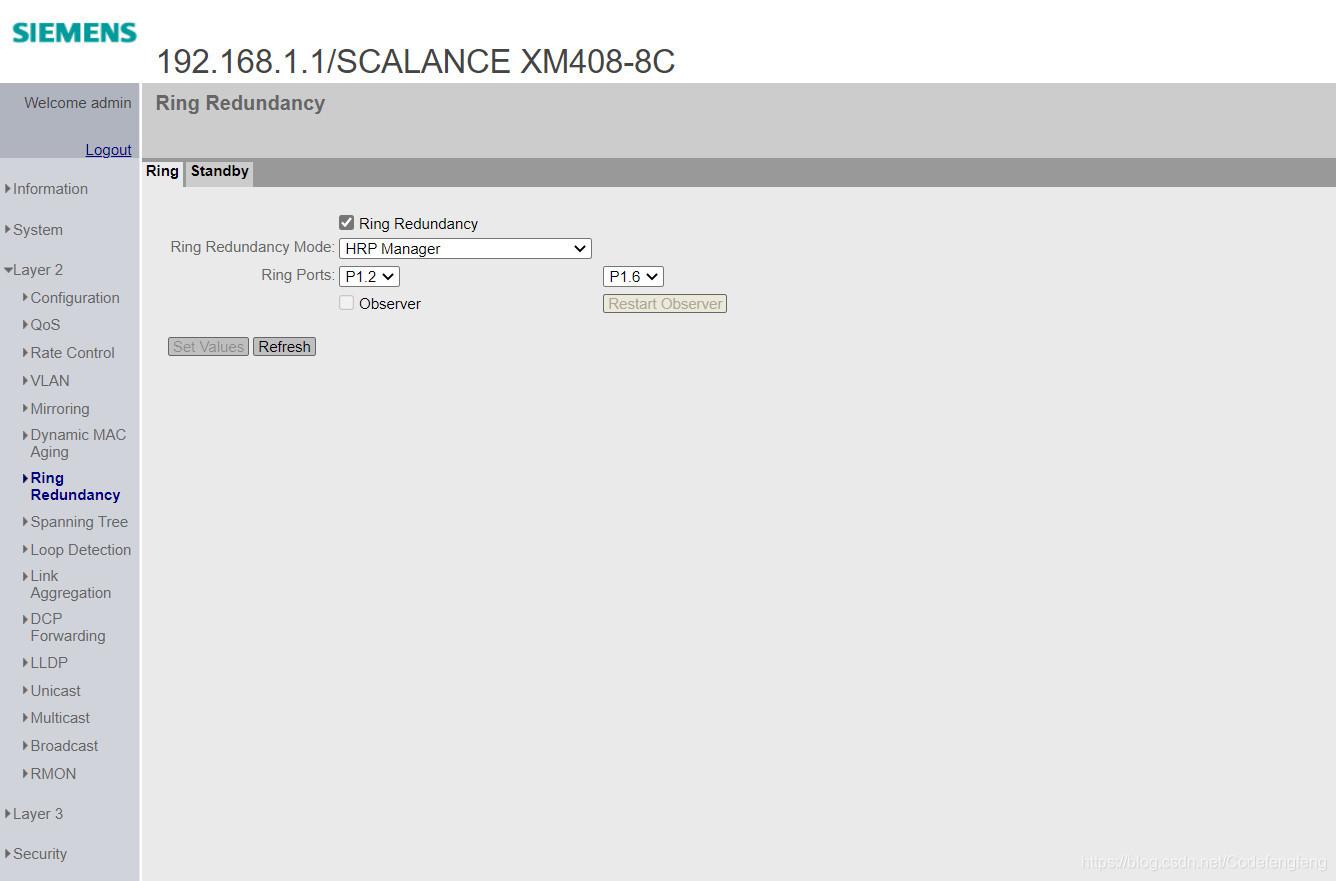

再设置408为HRP Manager，并设置相应的冗余端口

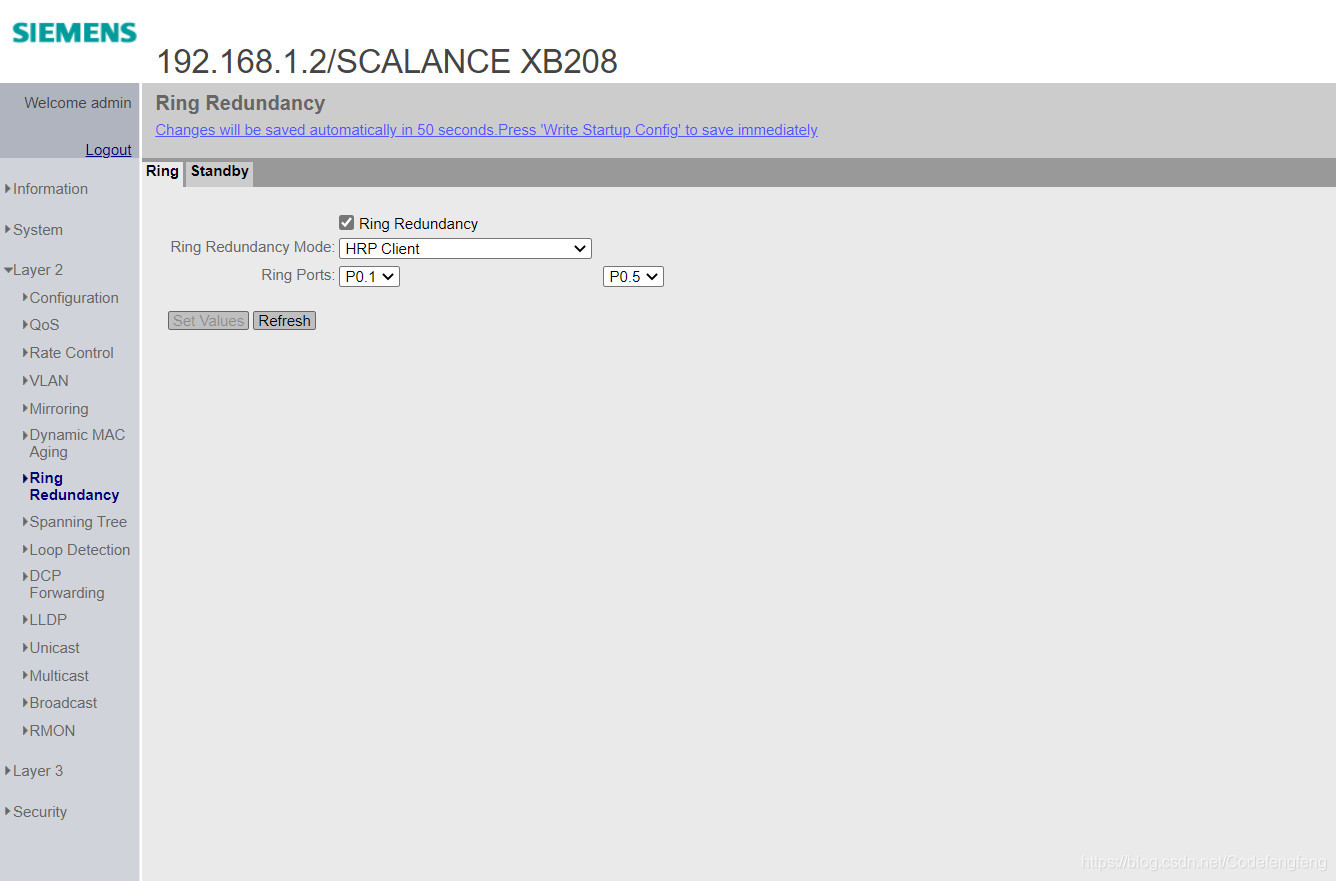

 step2:配置XB208 为HRP client，并设置相应的冗余端口Ring Ports 0.1，0.5 (先去掉spanning tree)

 step3:配置XB208 为HRP client，并设置相应的冗余端口Ring Ports 0.1，0.5 (先去掉spanning tree，此处未放图)

实验结果：
 断开冗余环中line1,line2,line3中的任一条，PC与PLC仍可正常通信

Trainning 2:虚拟局域网VLAN

实验一 单个交换机VLAN配置

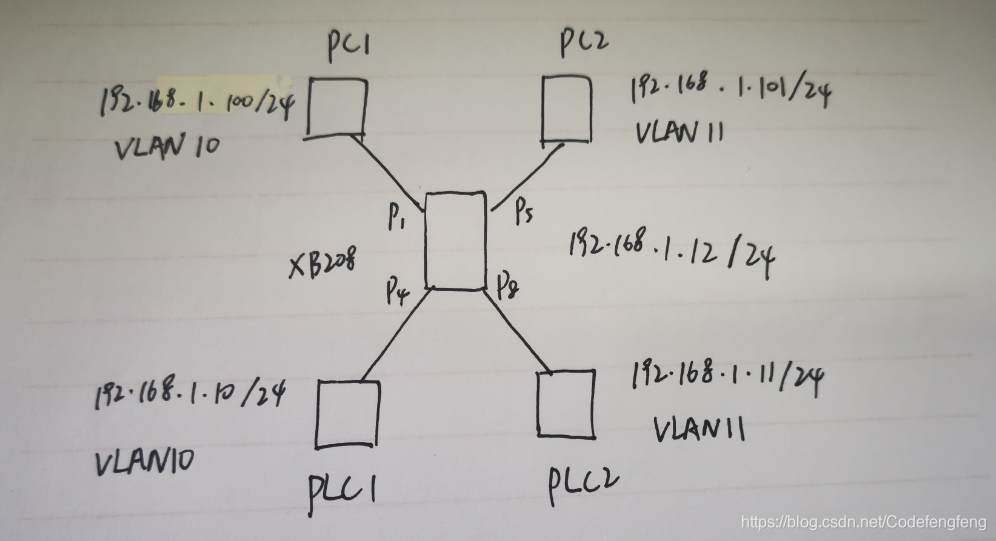

网络规划：

实验过程：
对XB208的配置如下。

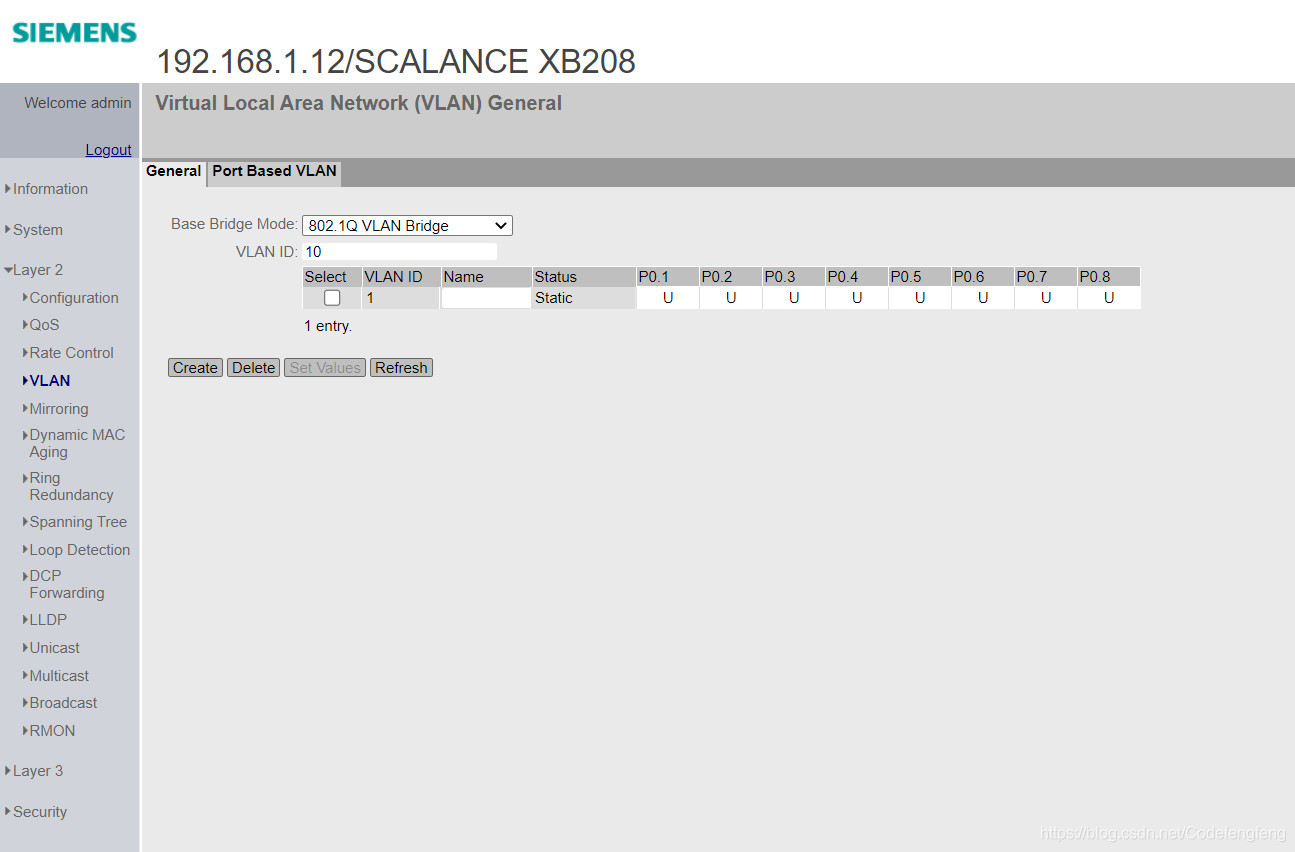

1.创建VLAN10，VLAN11

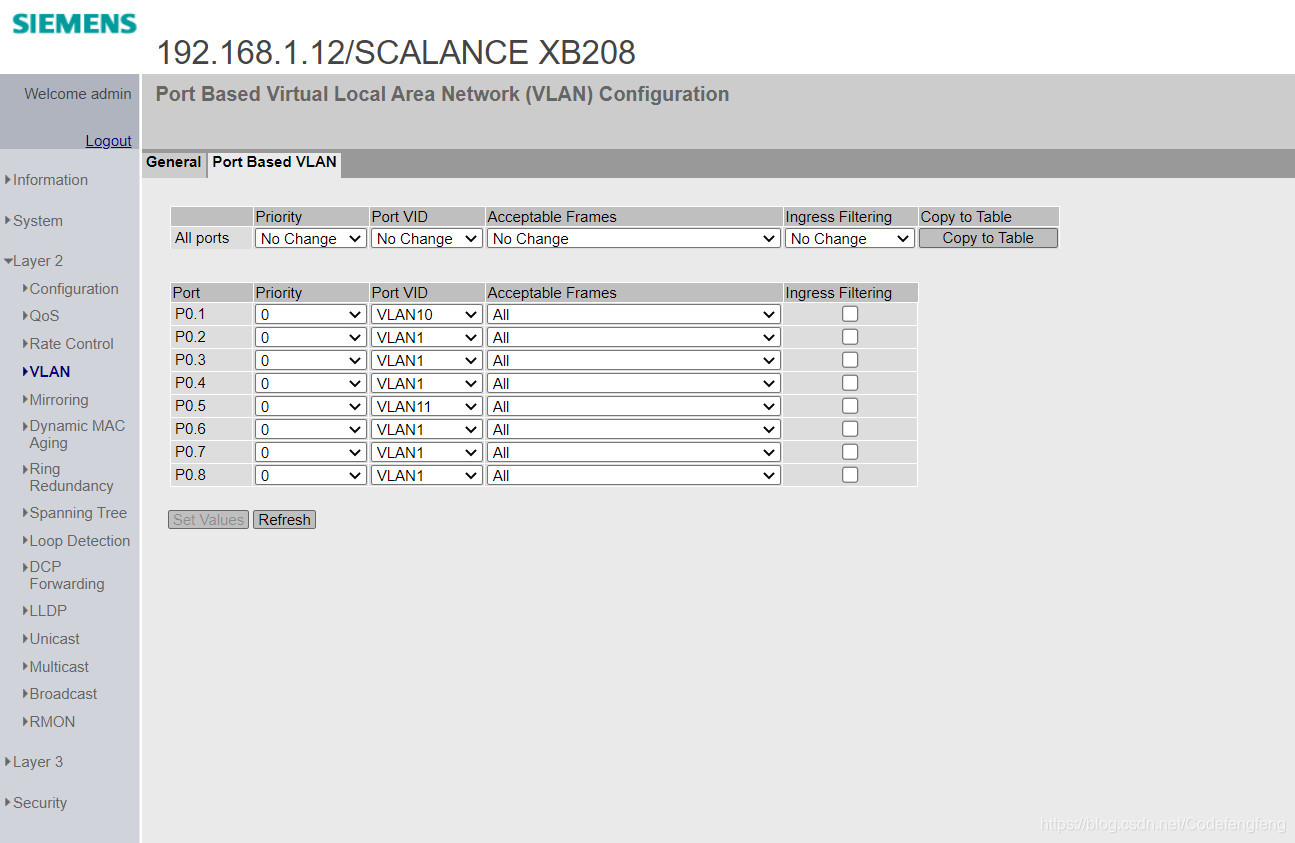

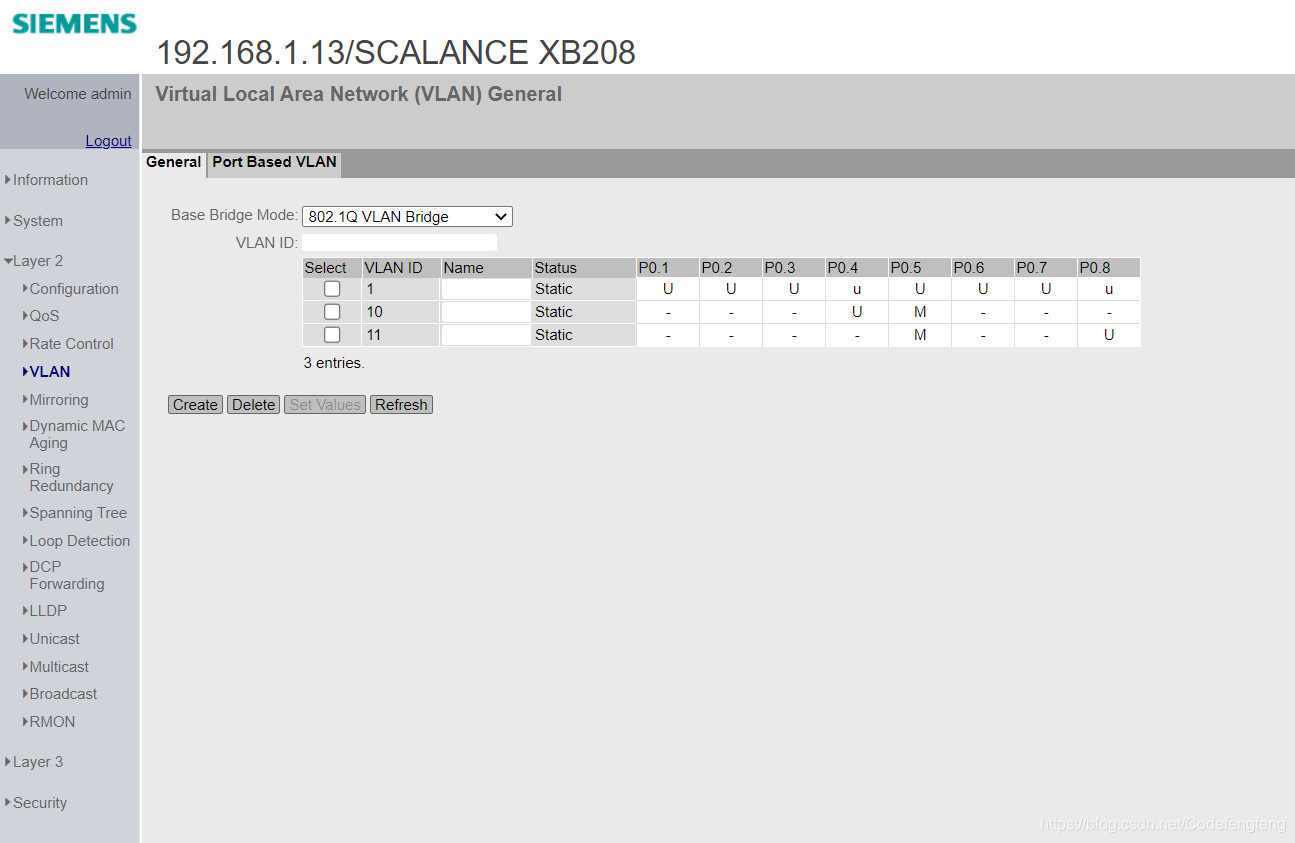

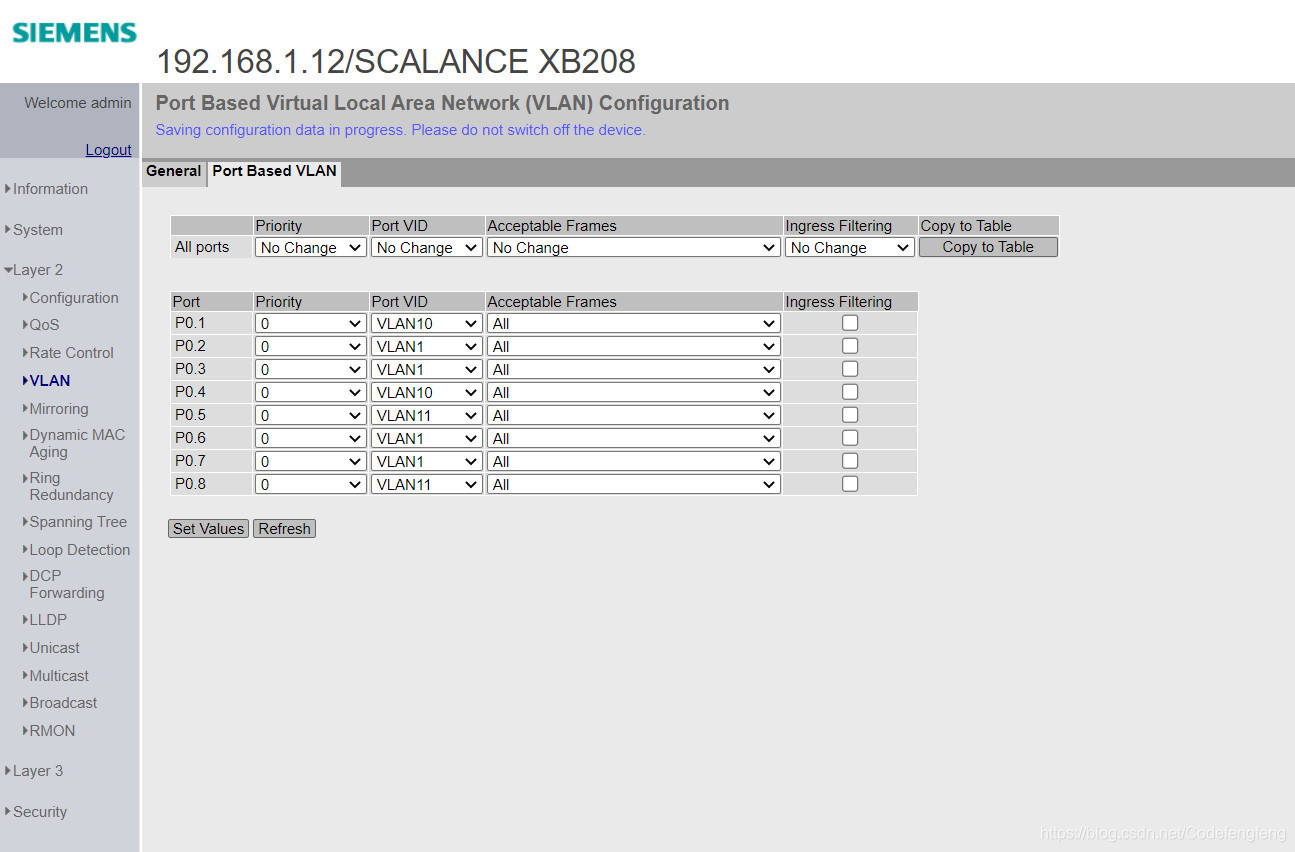

2.在Port Based VLAN中为VLAN10，VLAN11分配端口

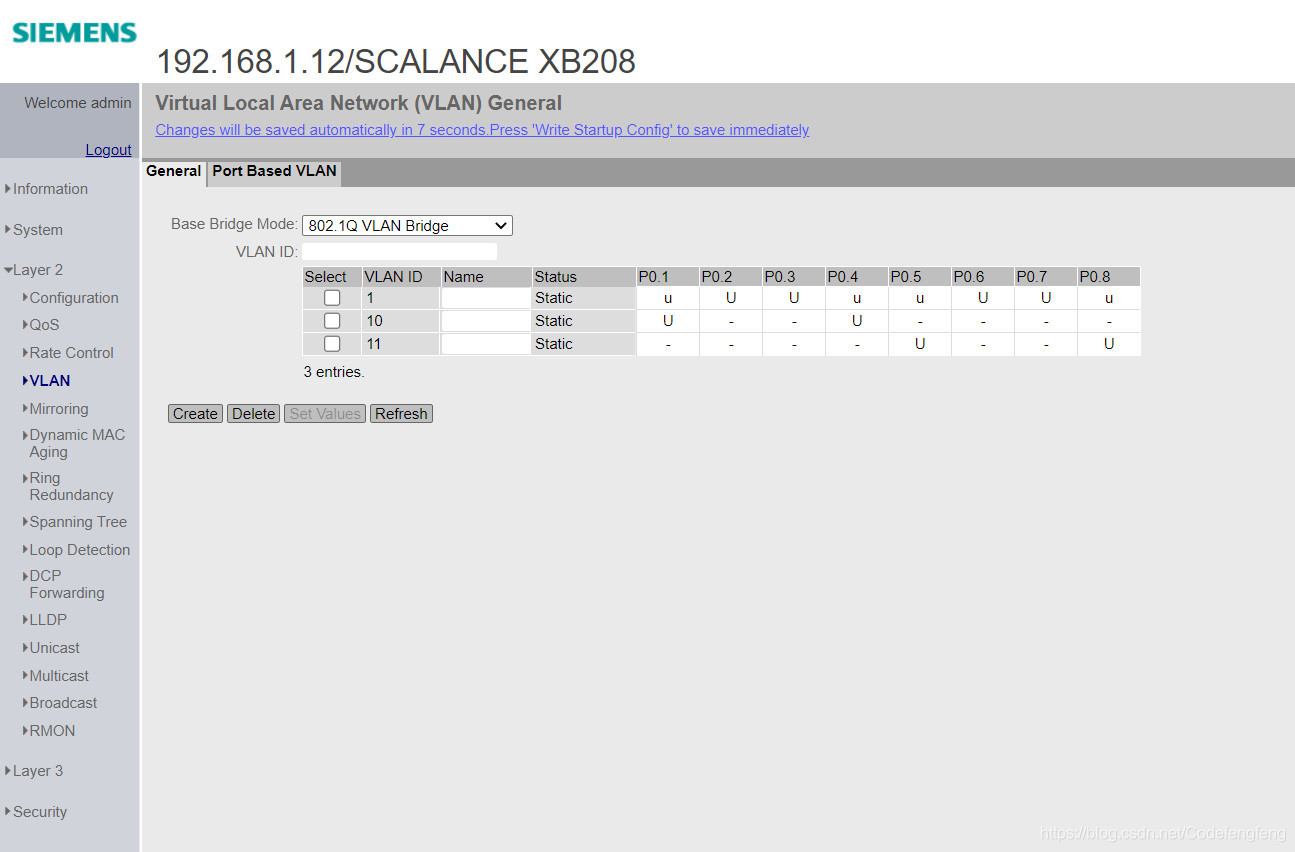

3.配置好的界面如下

实验结果：

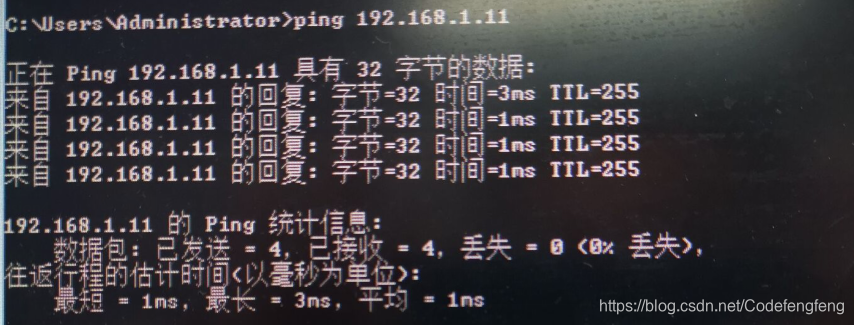

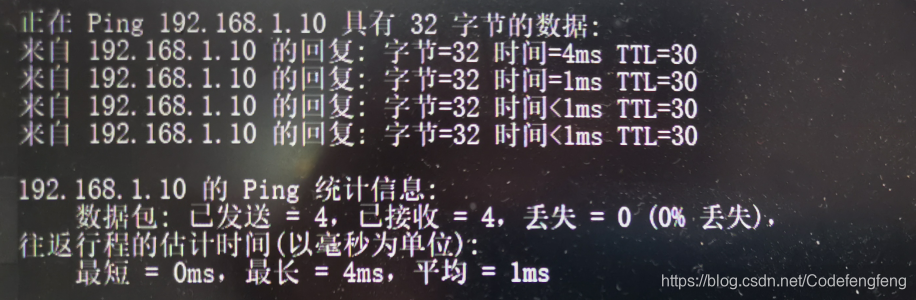

1.PC1（192.168.1.100）ping PLC1(192.168.1.10)，可通
2.PC2（192.168.1.101）ping PLC2(192.168.1.11)，可通

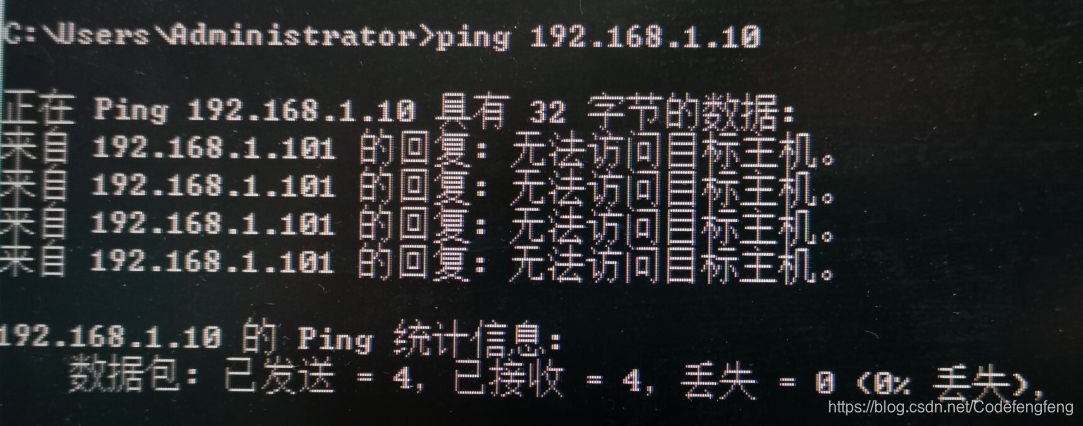

3.PC1 ping PLC2，不通

4.PC2 ping PLC1，不通

实验二 多个交换机VLAN配置

注意点：1.交换机的一个端口不能同时为VLAN口和冗余口；2.VLAN Trunk端口不需要在Port Based Vlan中为其分配VLAN

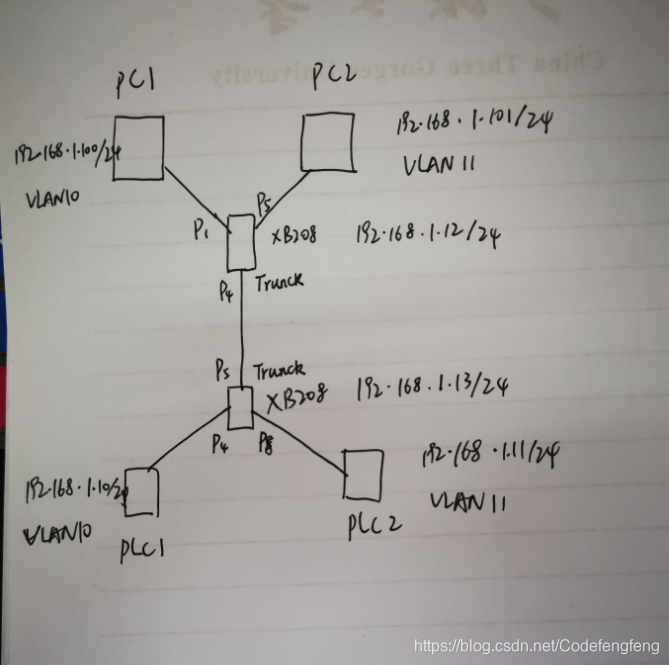

网络规划：

实验过程：
1:第一个XB208的配置
 step0：实验前先关掉冗余协议，防止冗余口与VLAN口冲突（一个端口不能同时作为冗余口和VLAN口）

 step1：创建VLAN10和VLAN11，并设置相应VLAN端口。（P1.4为Trunk端口，设置为M）

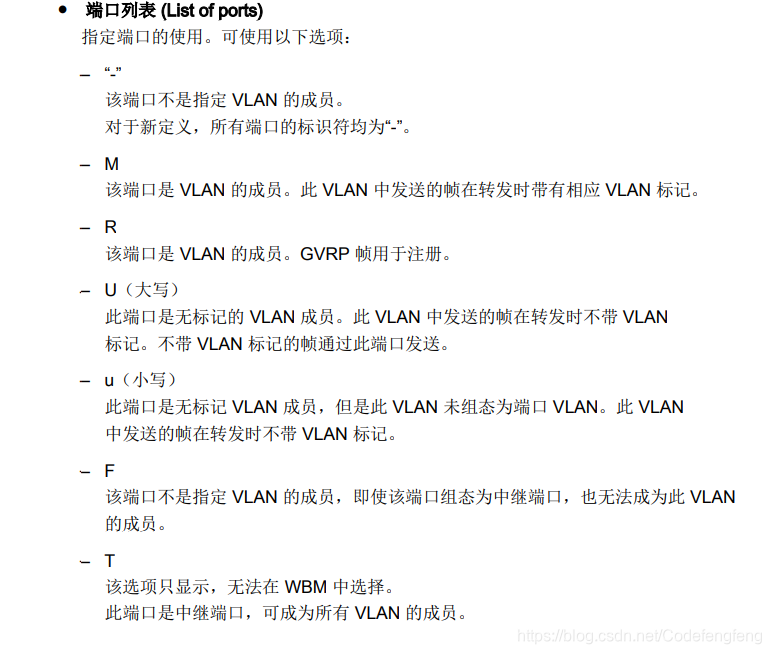

关于VLAN口的含义：

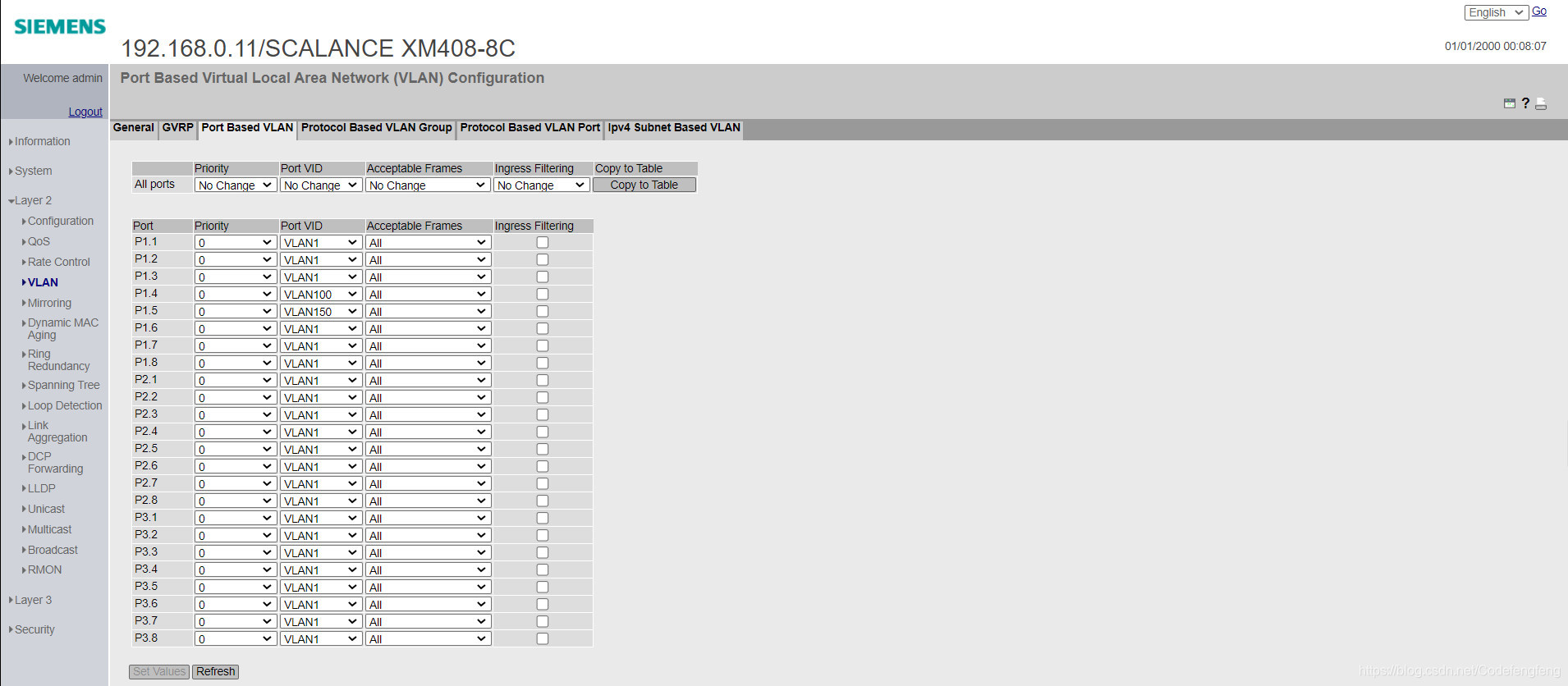

 step2：在Port Based VALN中为相应端口分配VLAN ID
 (P1.4为Trunk 端口，无其分配VLAN ID，因为它传输数据时是通过标志帧M来区分不同VLAN的)

2.第二个XB208的配置
 step1：创建VLAN10和VLAN11，并设置相应VLAN端口。（P1.5为Trunk端口，设置为M）

 step2：在Port Based VALN中为相应端口分配VLAN ID
 (P1.5为Trunk 端口，无其分配VLAN ID，因为它传输数据时是通过标志帧M来区分不同VLAN的)

实验结果：
1.PC1可ping 通PLC1，不能ping 通PLC2
2.PC2可ping 通PLC2，不能ping 通PLC1
(此处就不放图啦，嘎嘎)

Trainning 3:路由

实验一 本地路由配置

目的：利用路由实现两个子网VLAN100和VLAN150之间的通信
注意：1.PC、目的机、XM408在设置网关地址时，子网掩码的匹配；2.先配置XM408能提速

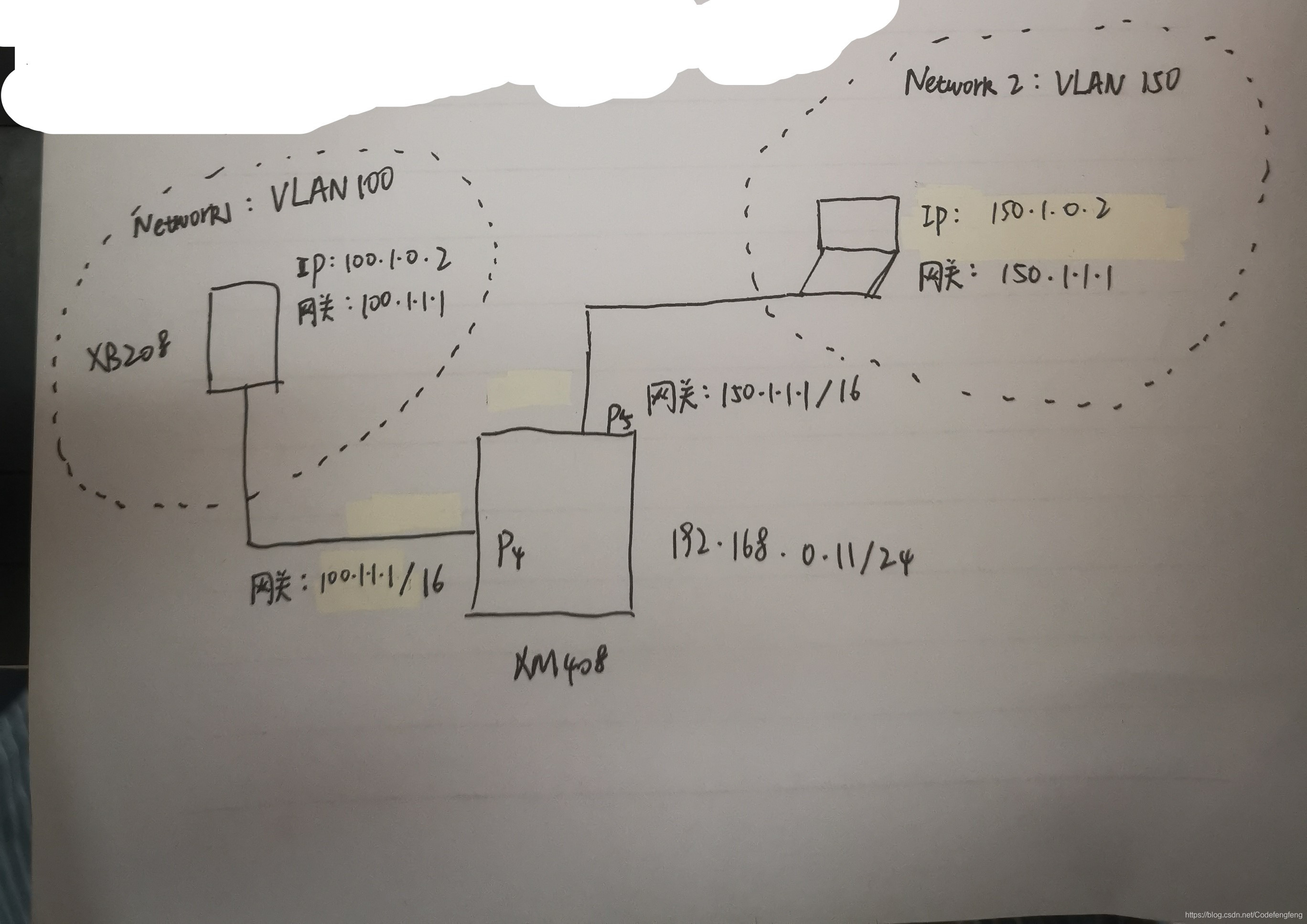

网络规划：

操作步骤：
1.XM408的配置
 step1:创建VLAN并为其分配相应端口

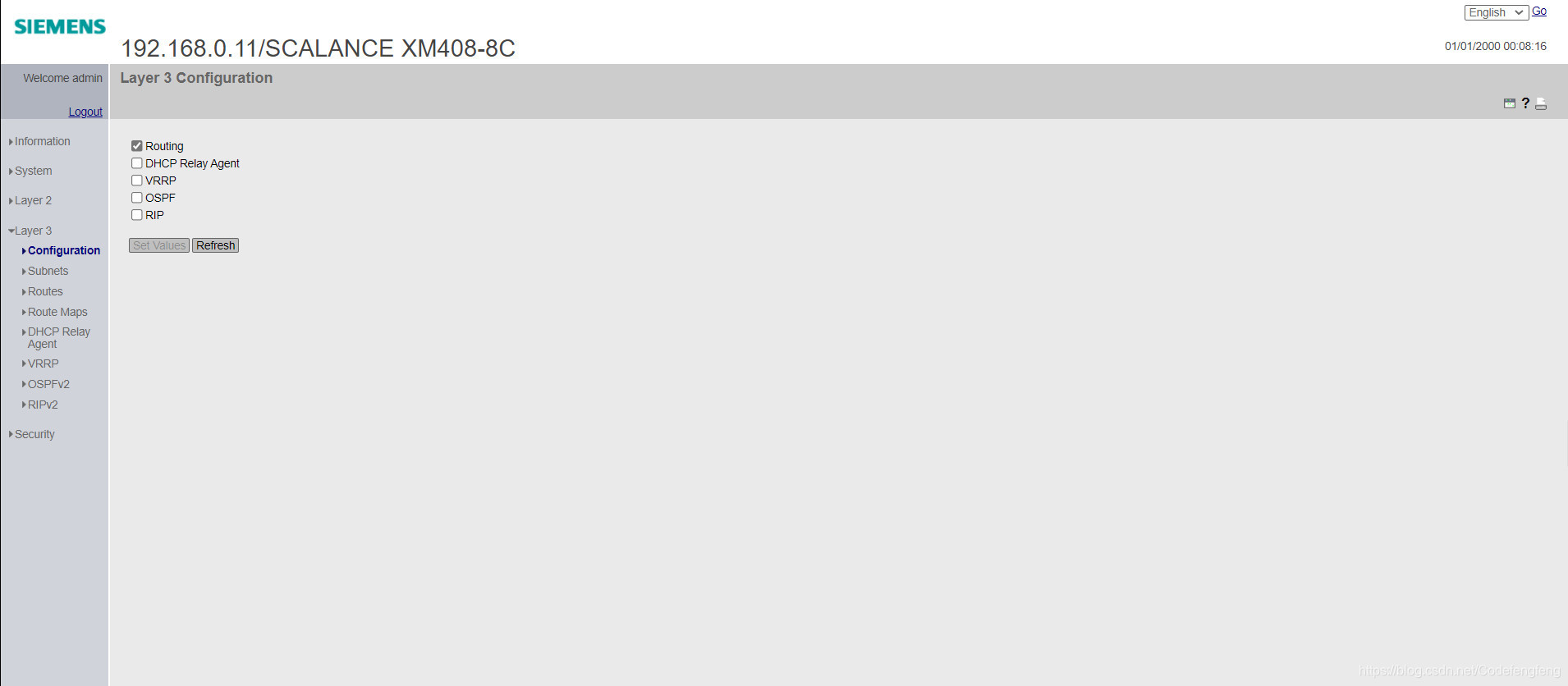

 step2:启用路由功能

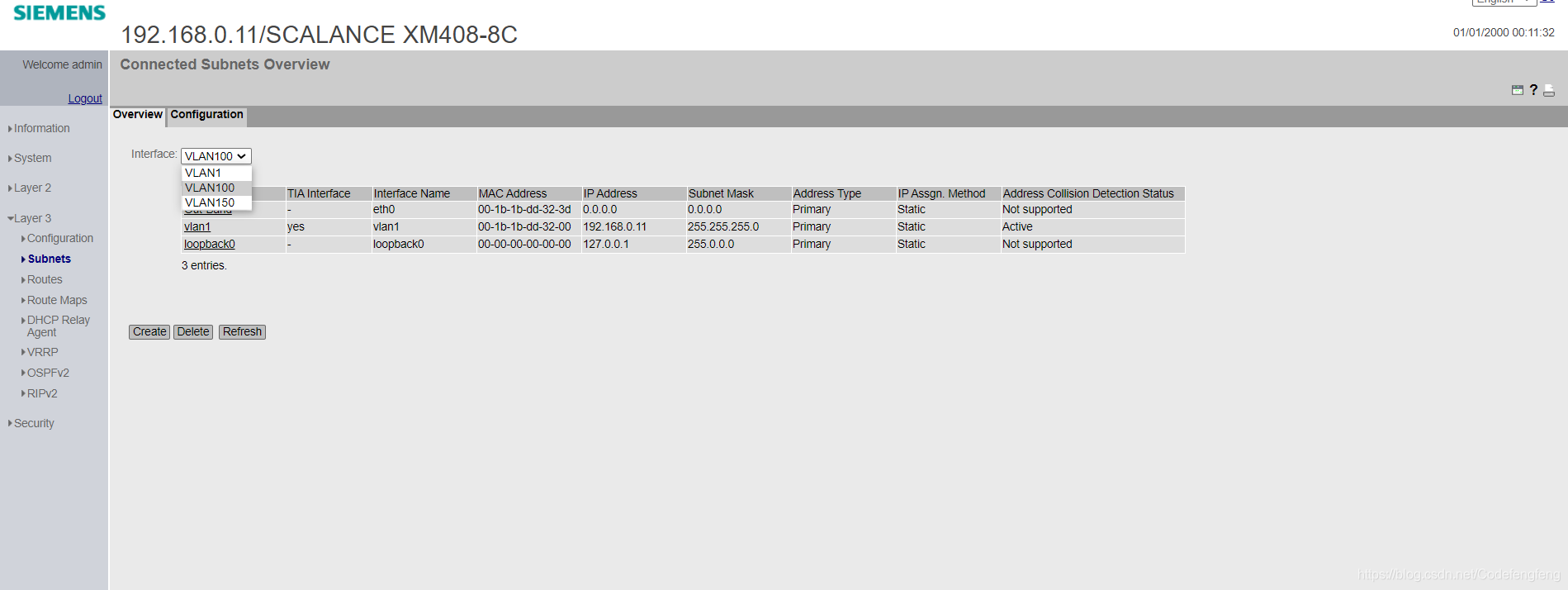

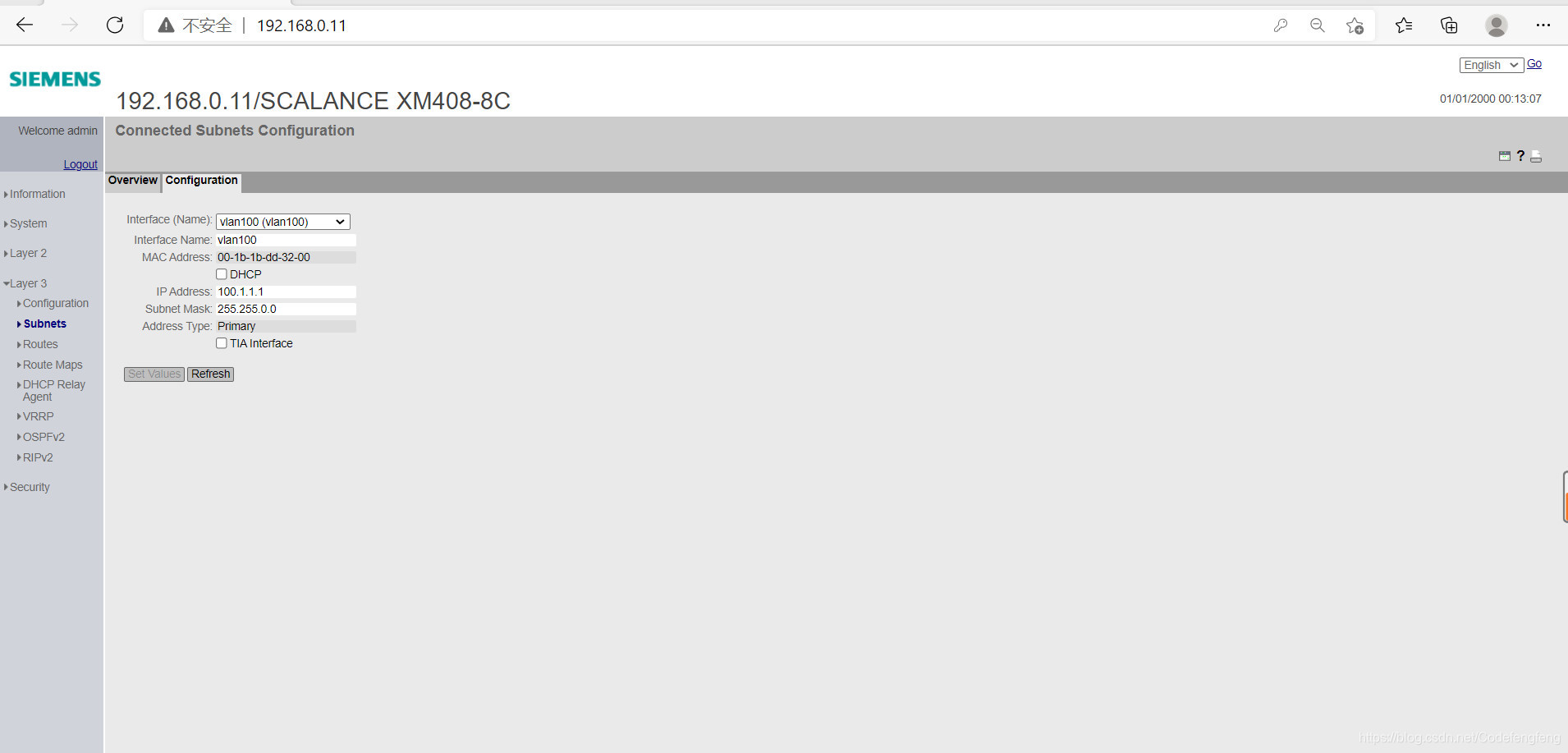

 step3:为VLAN150、VLAN100分配网关IP
 将创建的VLAN添加进来

 为每个VLAN分配网关IP

实验结果：

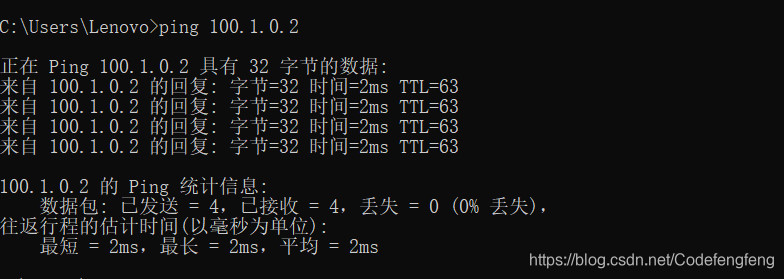

PC（150.1.0.2）可以ping通XB208（100.1.0.2）

实验二 静态路由配置

Trainning 4:无线通信

注意点：AP和client的system name,ssid,WiFi密码都要对应匹配

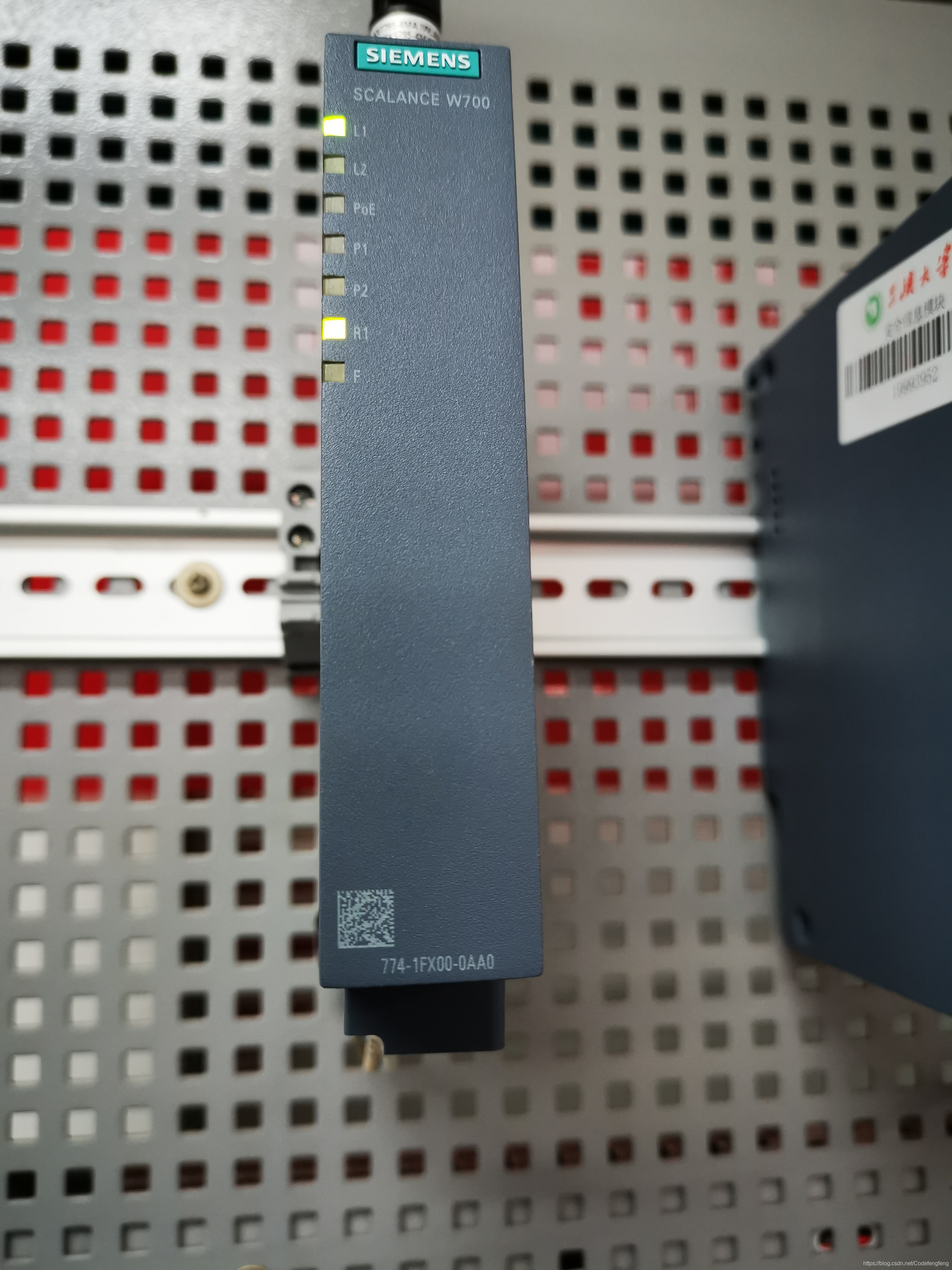

W774和W734

774（774-1FX00-0AA0）

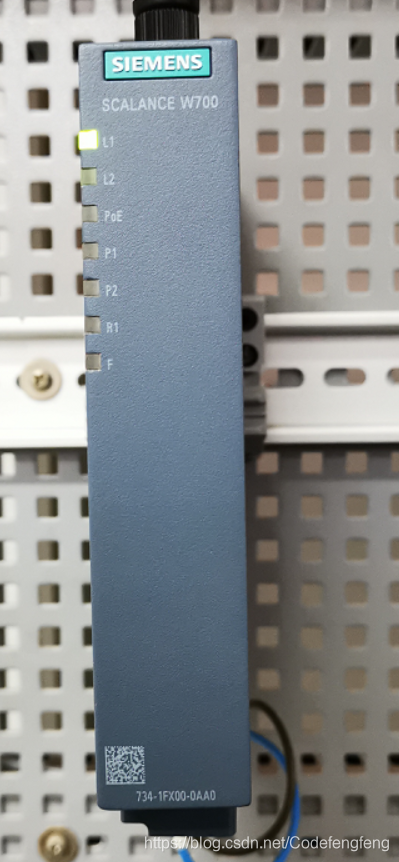

W734(734-1FX00-0AA0)

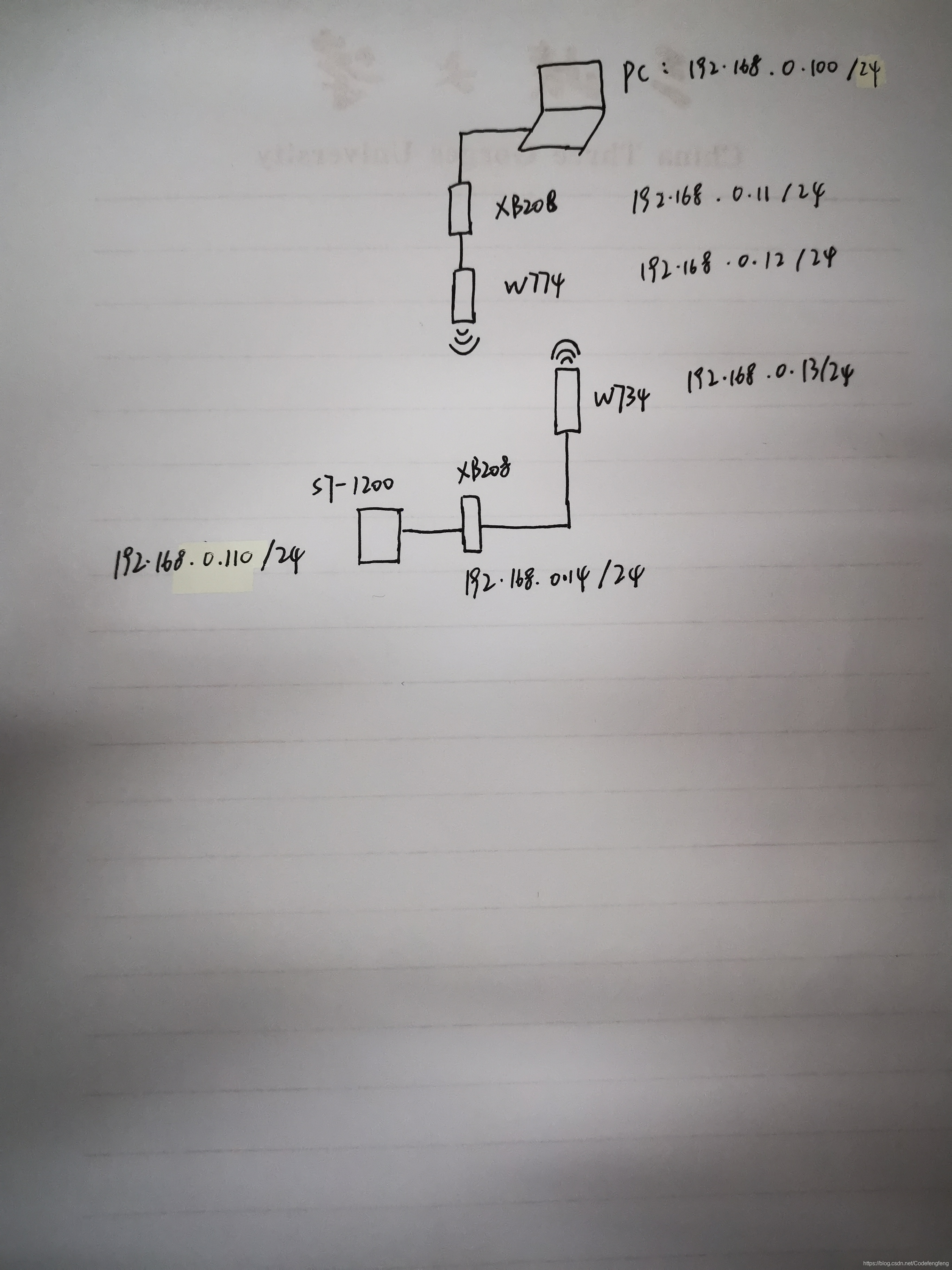

网络规划：

实验过程：

1.W774的设置

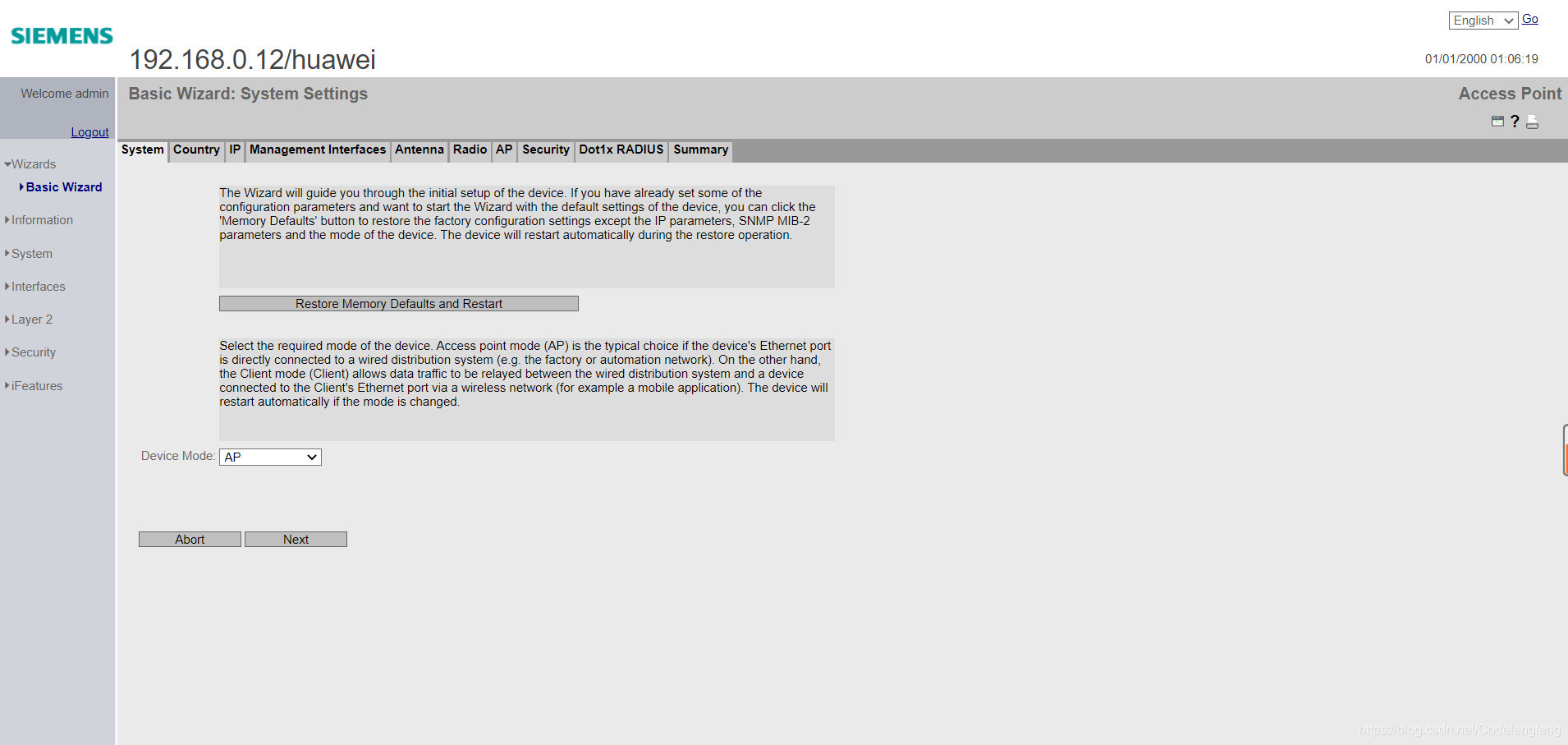

 step1:System settings

 step2:Country settings

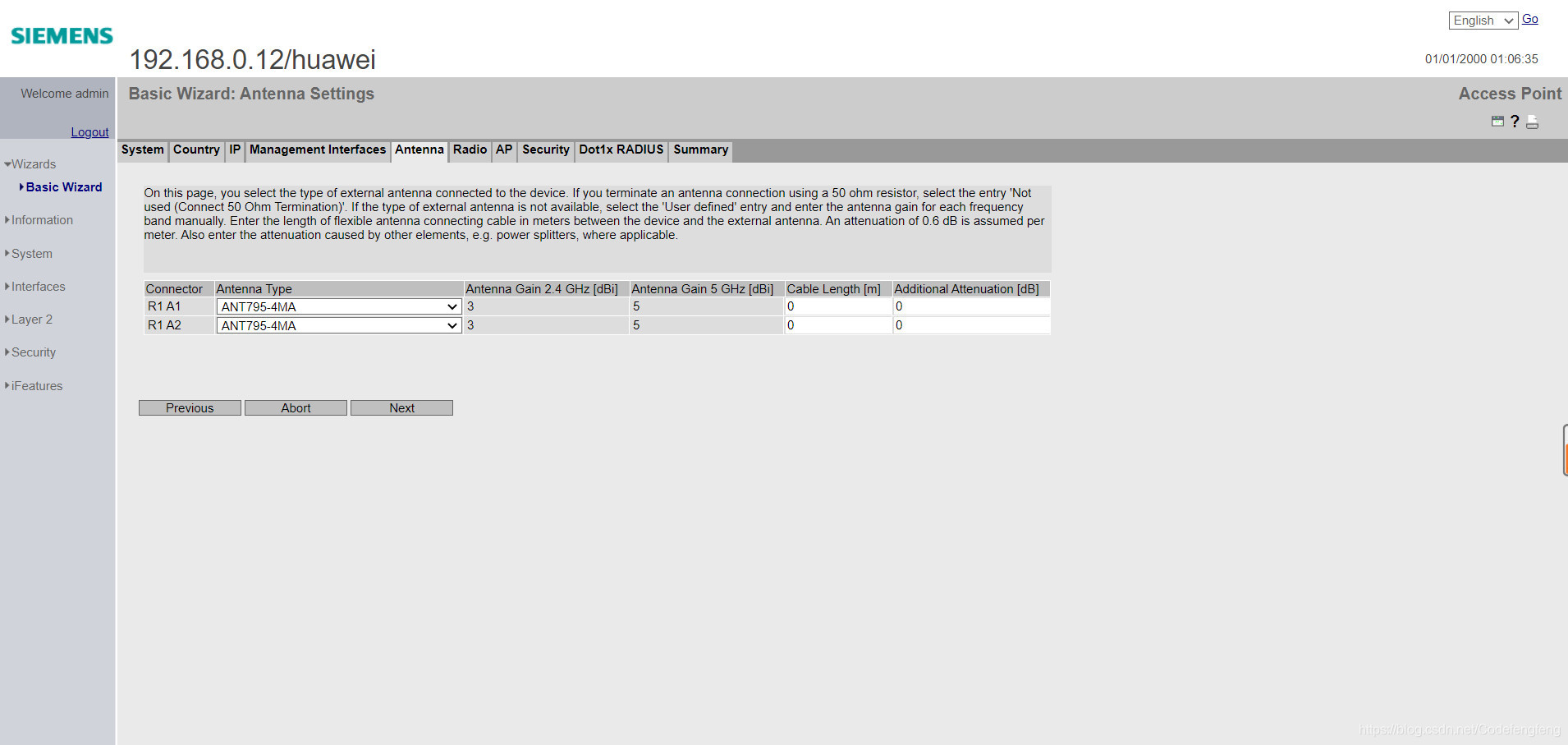

 step3:Antenna settings（设置天线类型，实验室所用型号为ANT95-4MA）

 step4:Radio settings
    （指定天线的组态，一定要勾选上Enabled，启用天线）

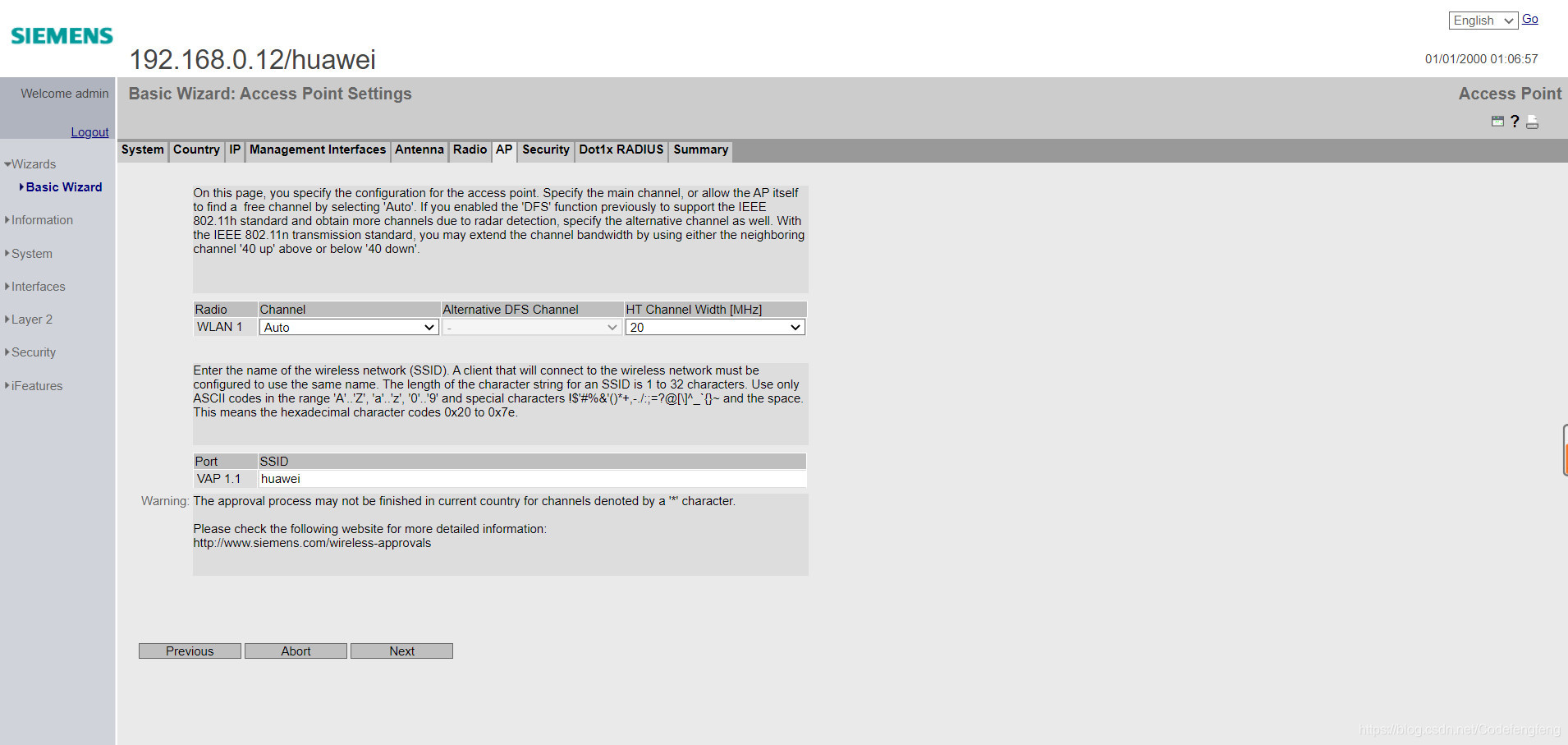

 step5:AP settings

值得特别提出的是，第一行不用改动；第二行中的SSID指的是wifi名称。

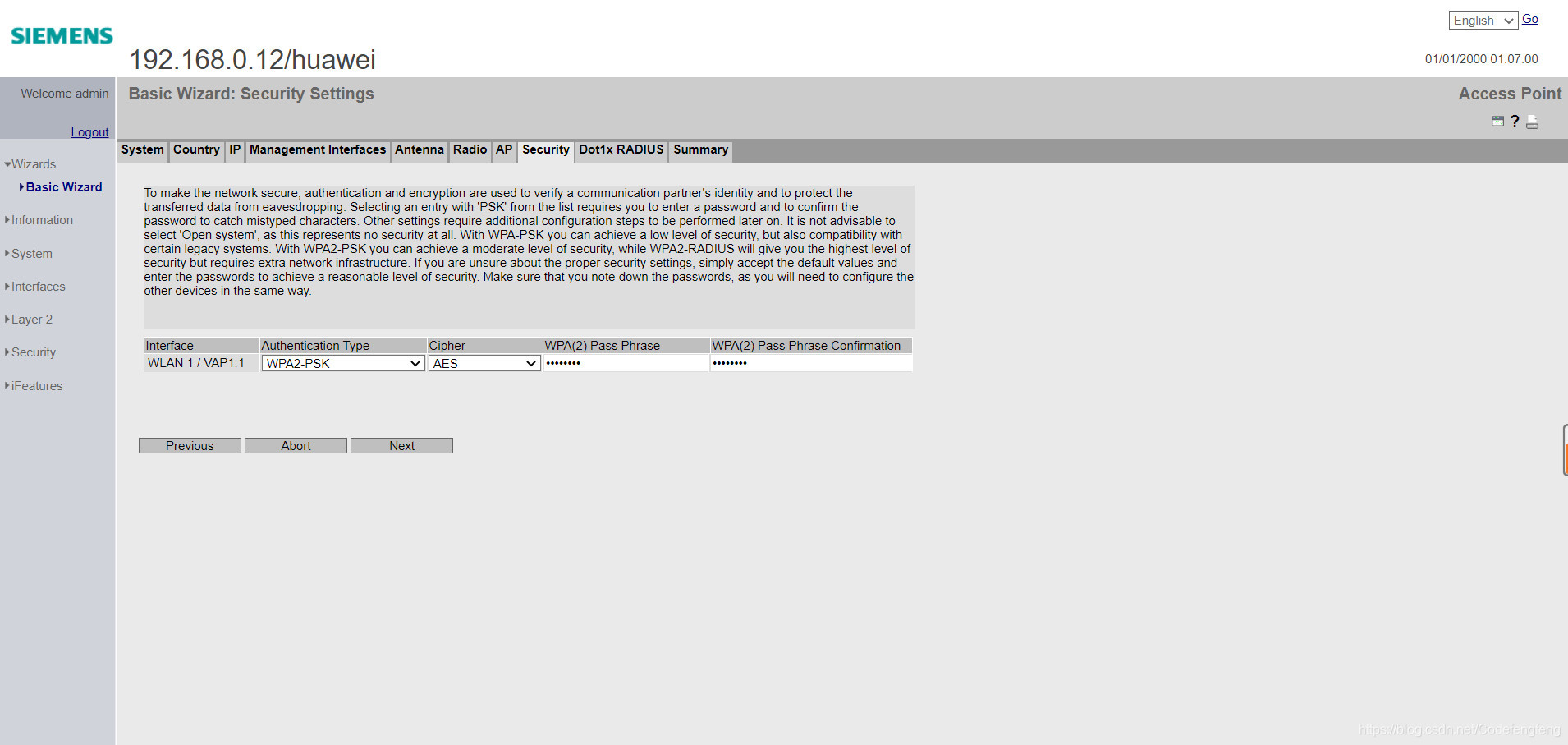

 step6:Security settings

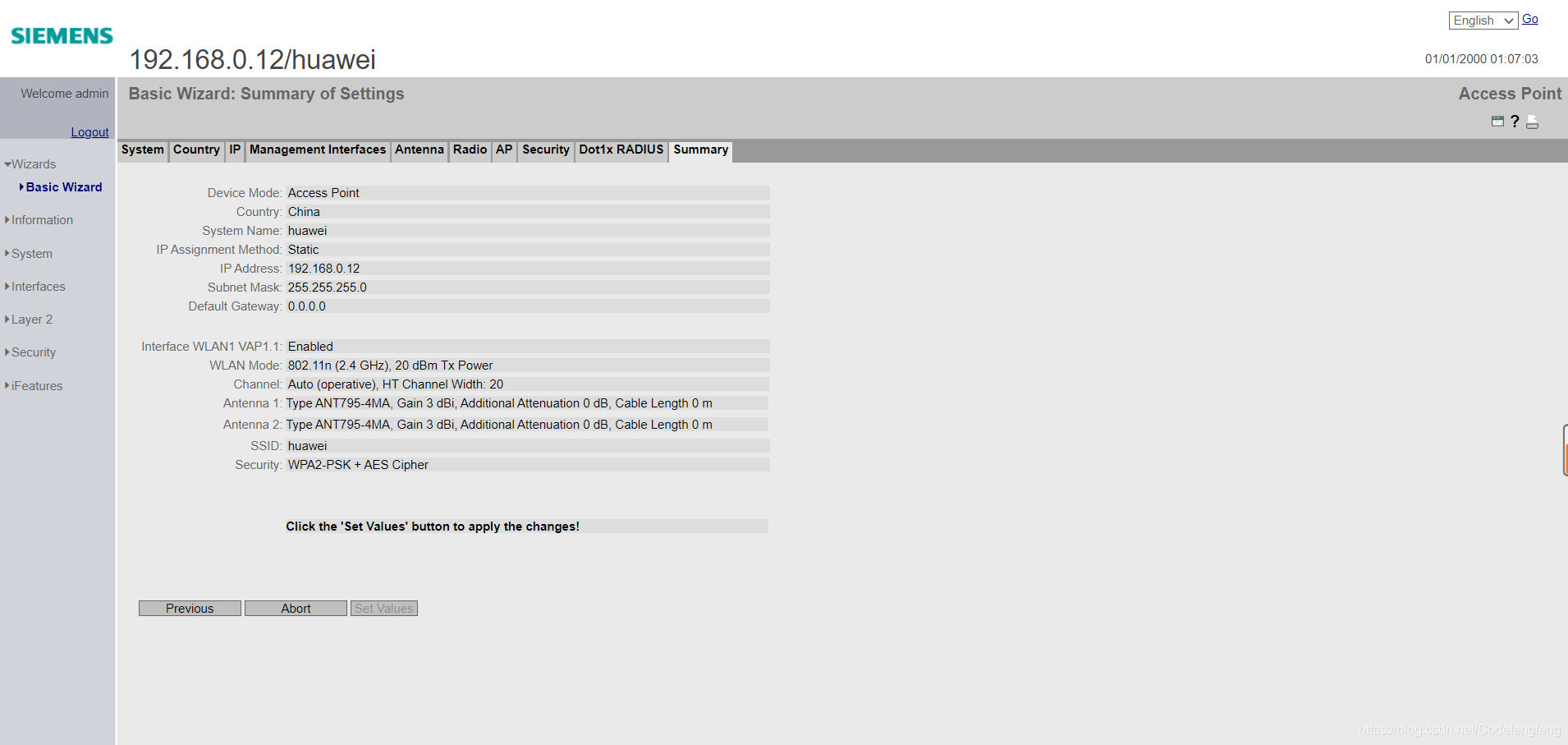

                  总览

2.W734的设置

 step1:system settings

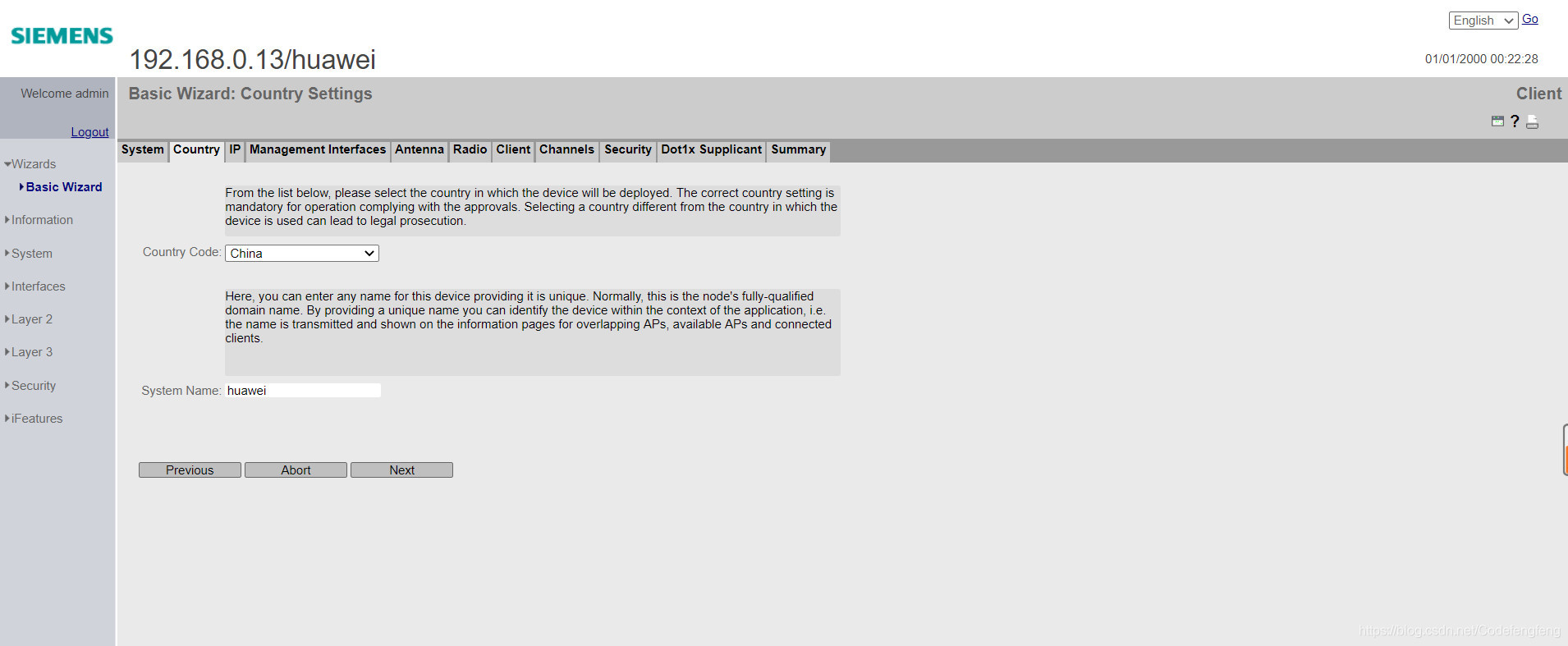

 step2:country settings

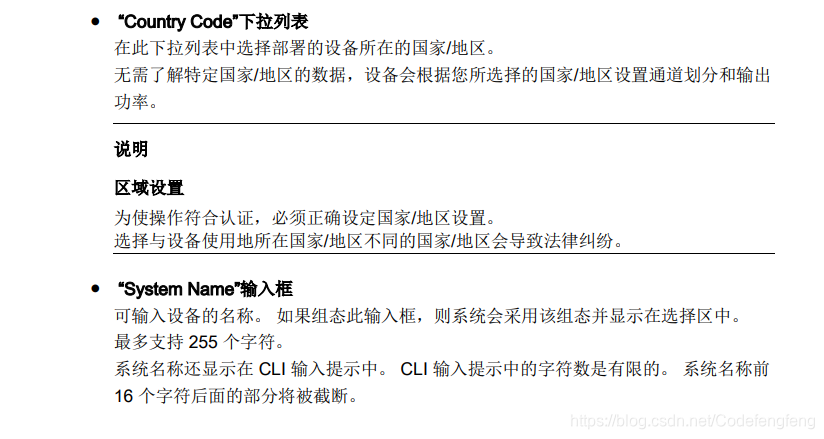

参数解释

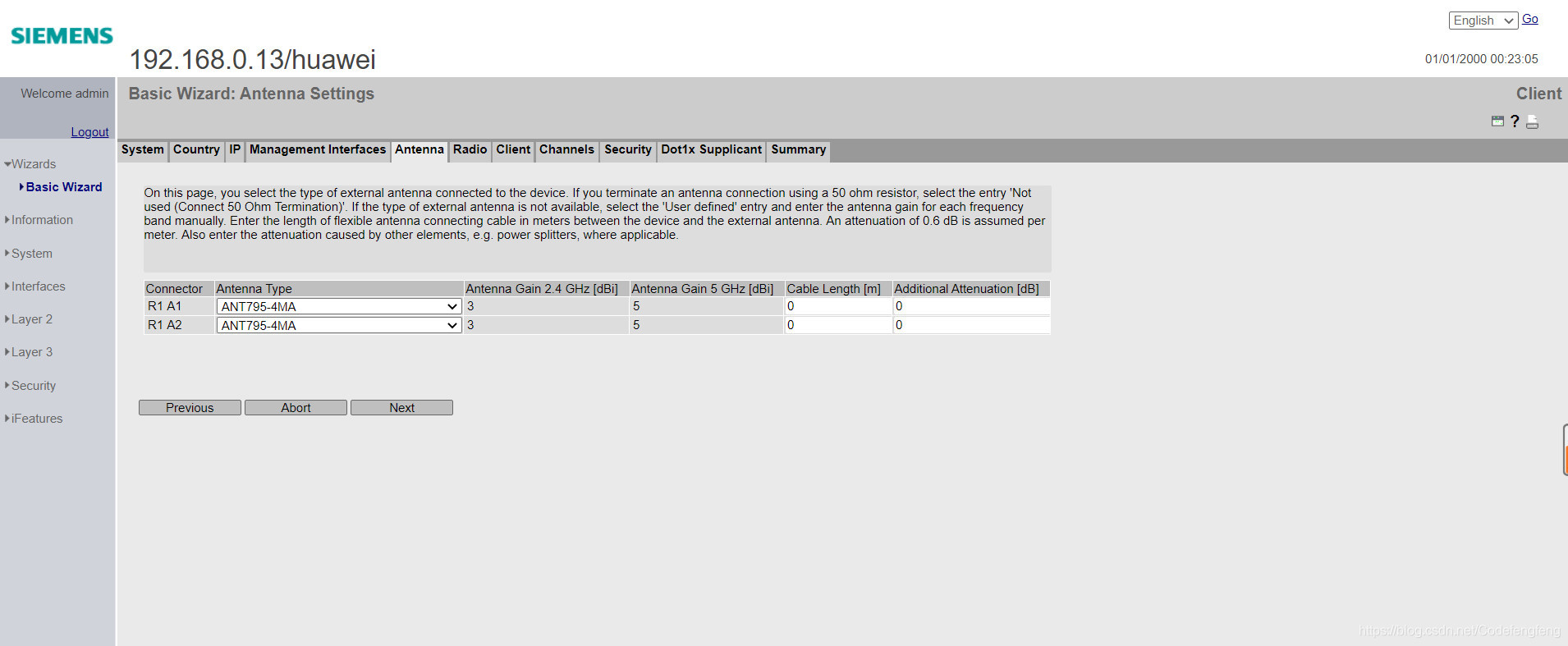

 step3:Antenna settings（设置天线类型，实验室所用型号为ANT95-4MA）

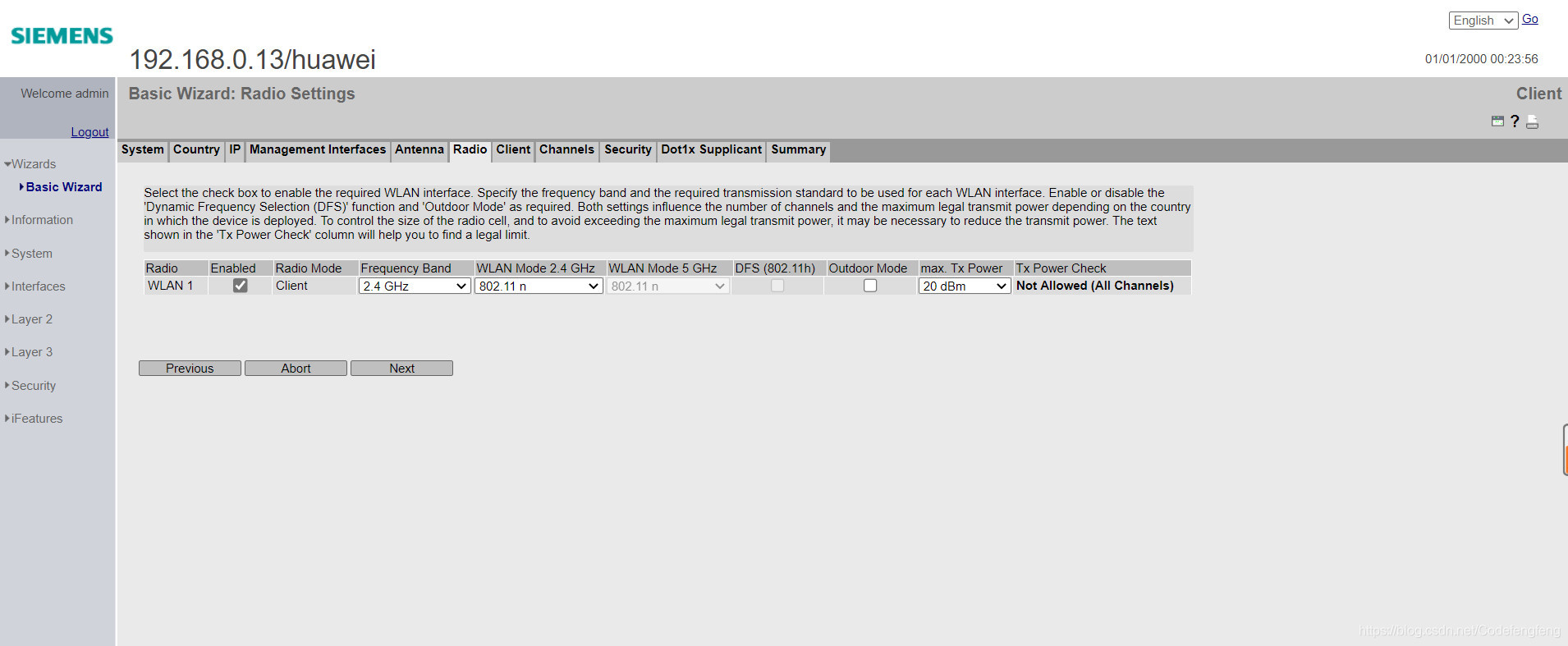

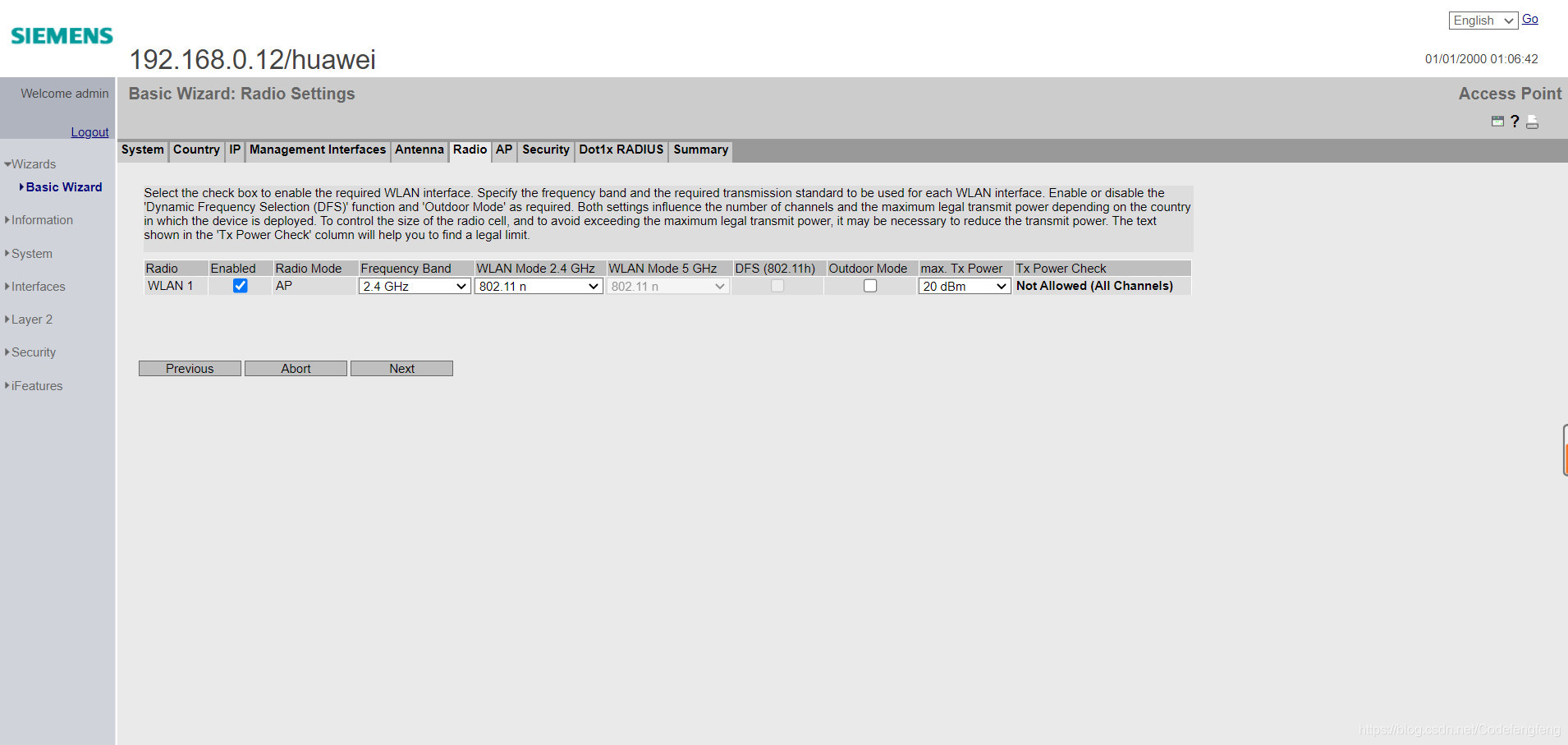

 step4:Radio settings
    （指定天线的组态，一定要勾选上Enabled，启用天线）

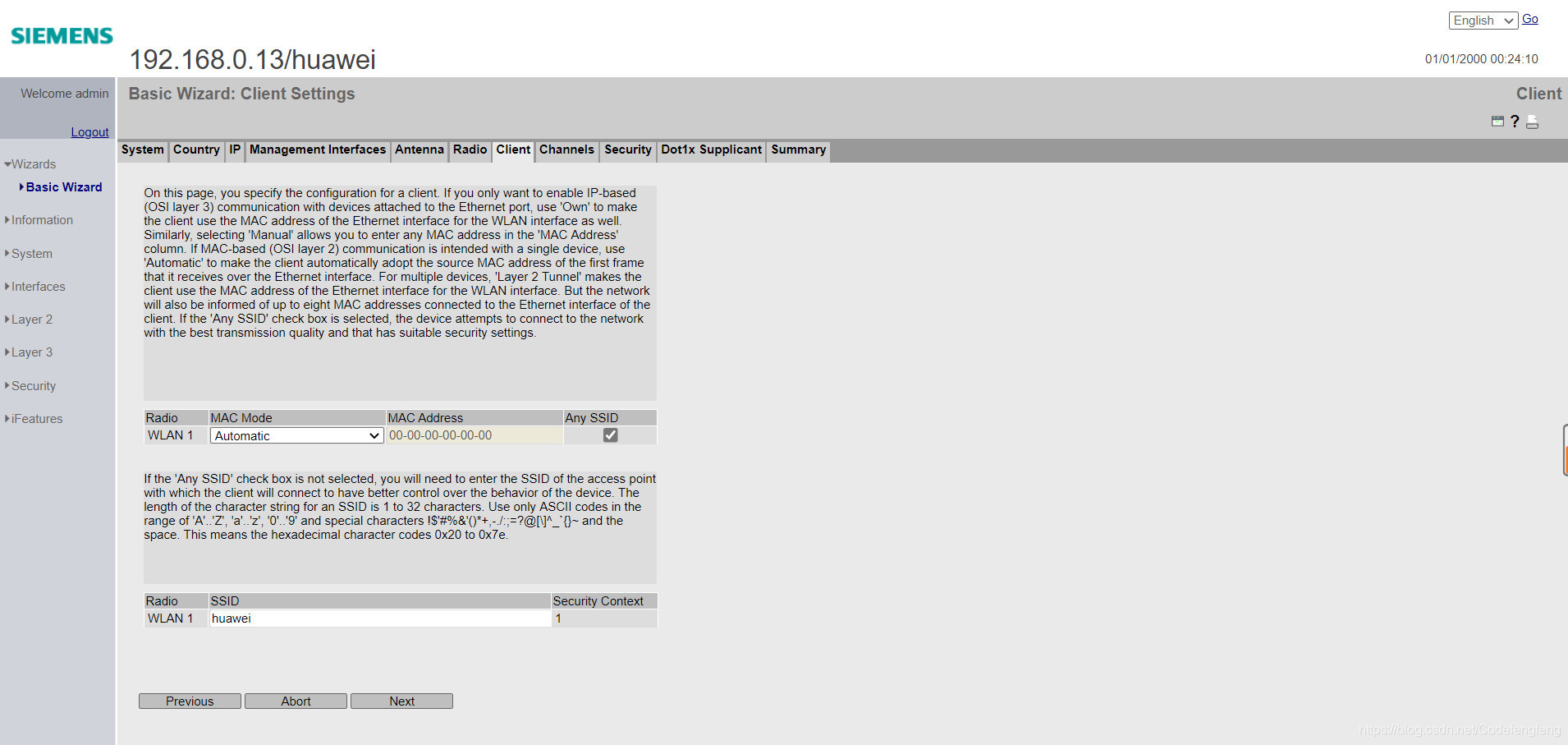

 step5:Client settings

参数解释：
值得特别提出的是，SSID指的是wifi名称

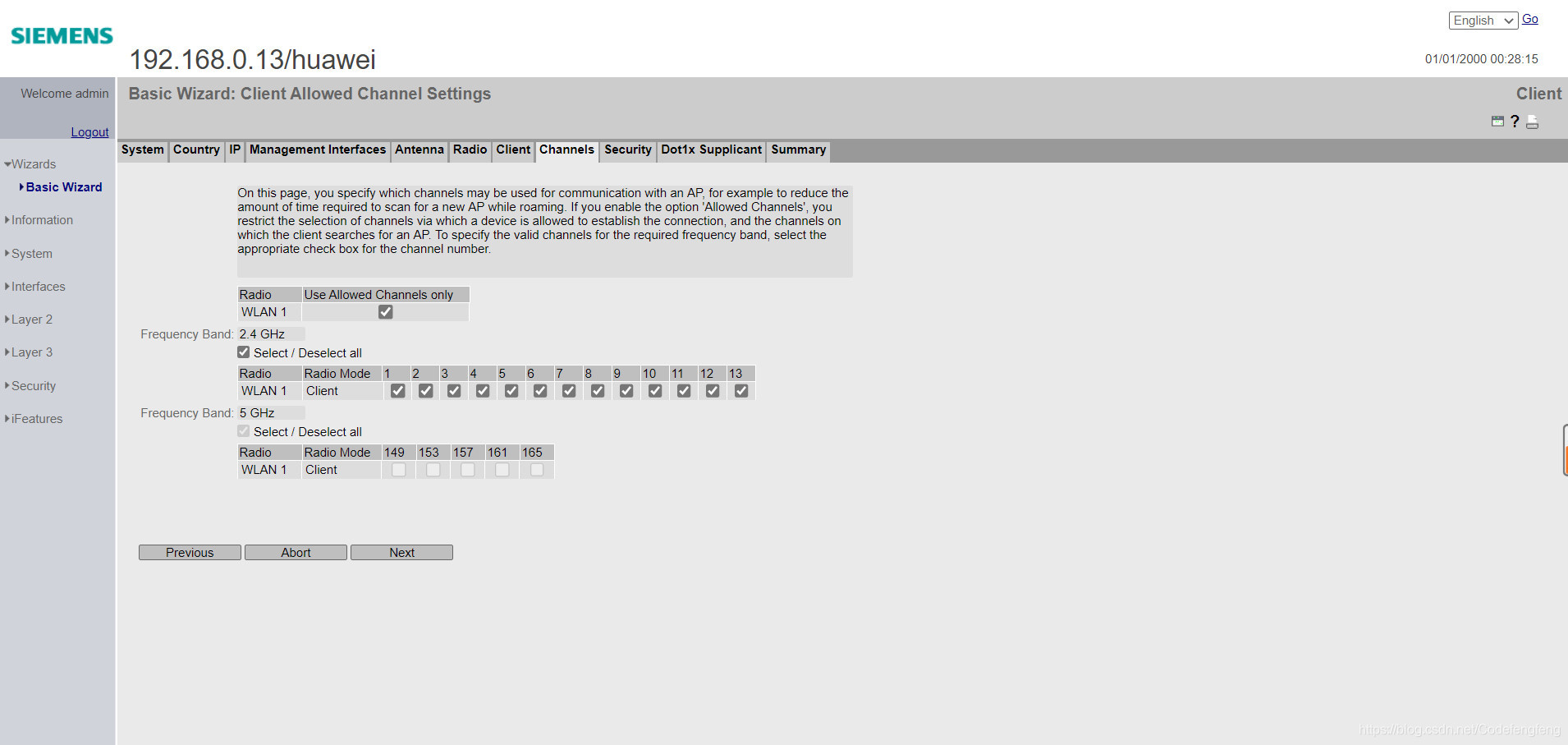

 step6:Channels settings

参数解释

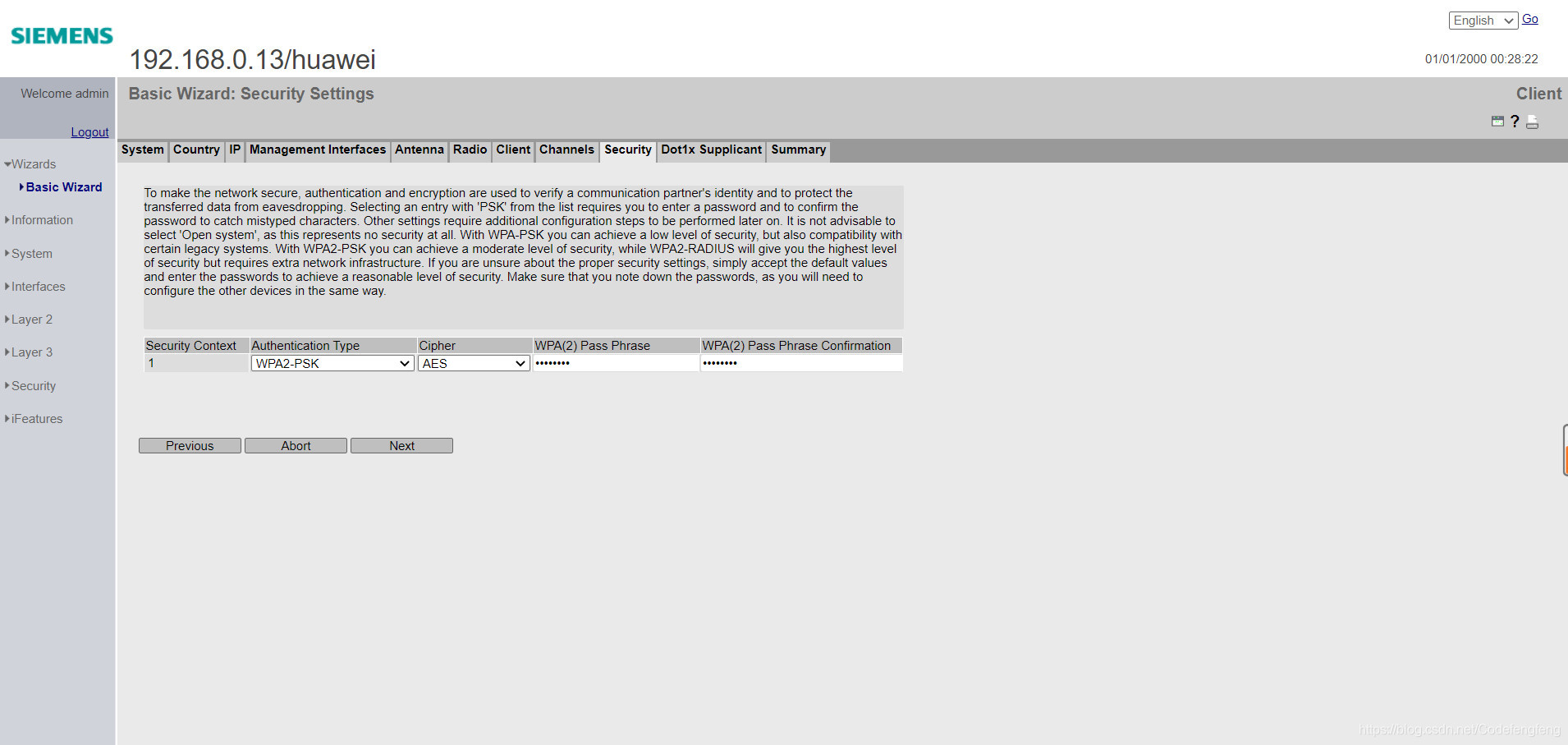

 step7:Security settings

注意：密码长度需要至少8位

参数解释：
Authentication Type :验证类型，常用的有 WPA-PSK、 WPA2-PSK
Cipher ：加密方法，常用AES

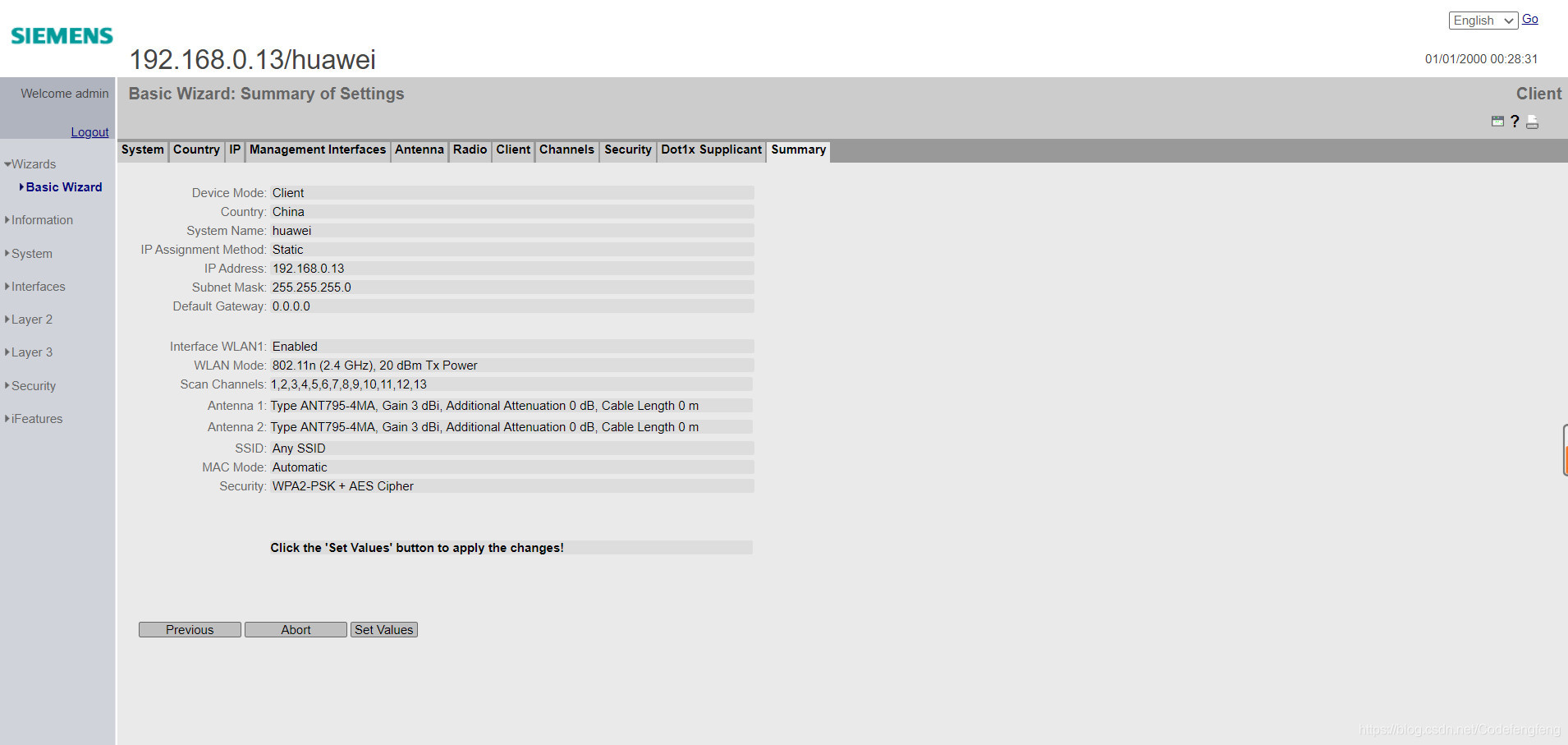

                  总览

Trainning 5:PROFINET 通信

 为什么要采用profinet通信？因为profinet通信的两大优势：实时性和确定性。使用profinet可构建确定的实时通信系统。
注意点：1.IO设备与IO控制器的配置要在同一个项目中创建；2.io设备和io控制器的输入变量、输出变量的地址没有限定要求(如输入变量地址一样)，4个变量的地址可以都不一样，只需要满足io控制器的输出传输到io设备的输入，io设备的输出传到io控制器的输入，即io控制器与io设备间的双向传输;3.若要对PLC复位，先对其配置一遍IP再去恢复出厂设置，因为直接"在线诊断"来恢复出厂设置会使得博图卡崩掉！

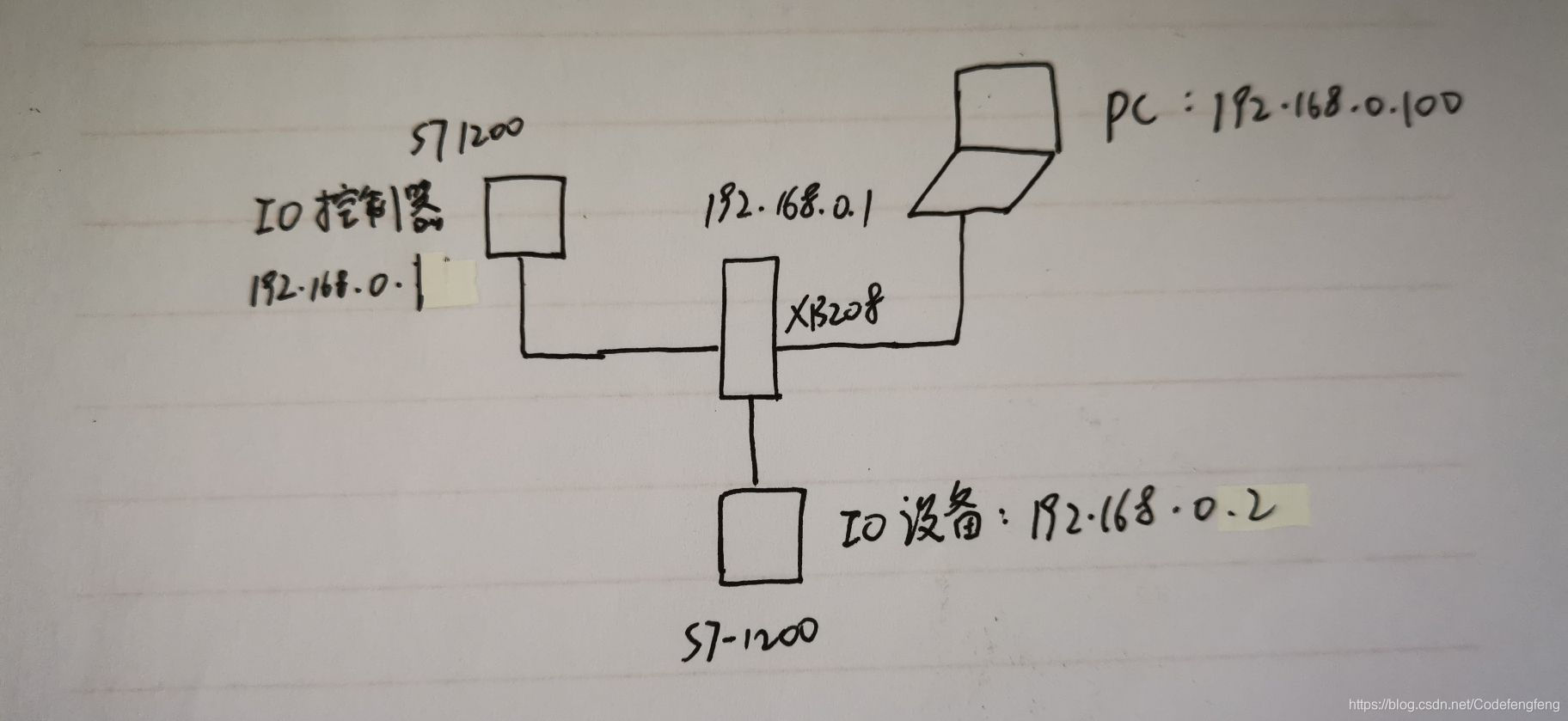

网络规划：
(有一个错误，XB208)

IO控制器的配置

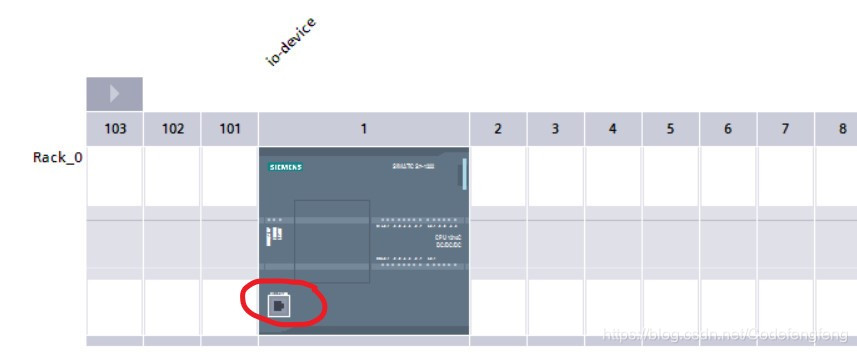

step1:在设备组态中，点击PLC的profinet通信口

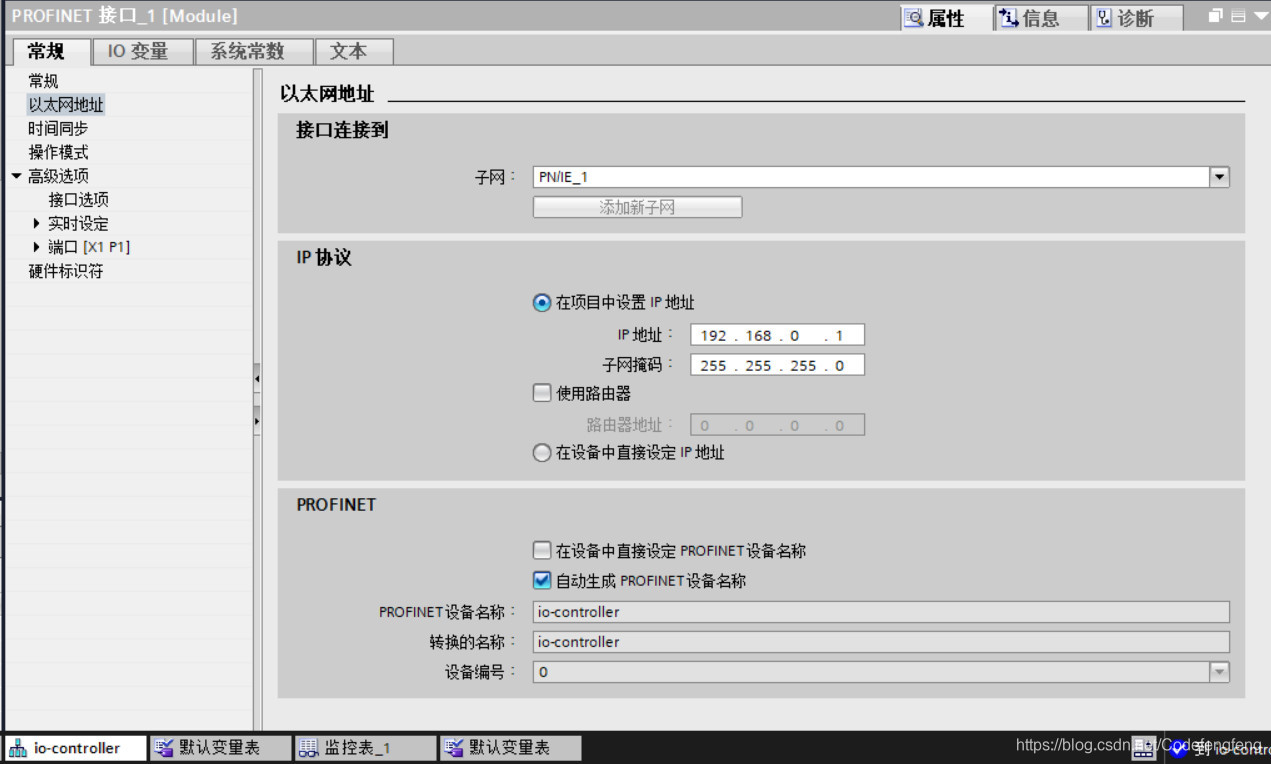

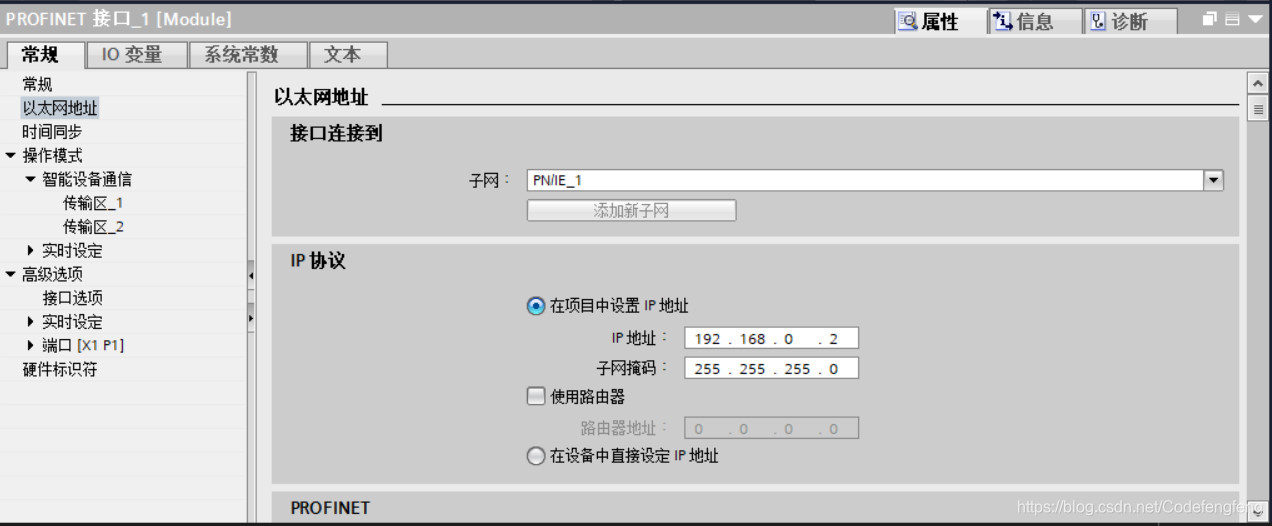

step2:配置io controller的ip地址
(注意plc的ip也是有子网掩码的)

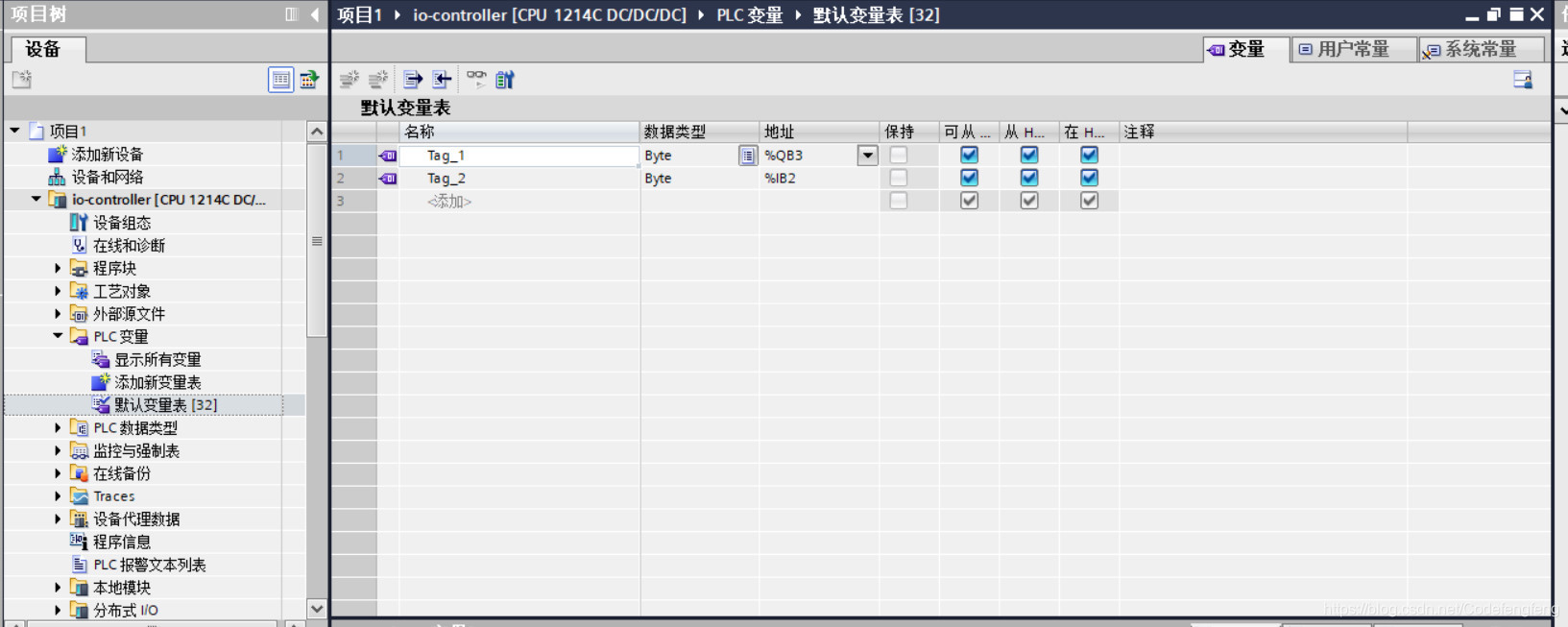

step3:设置io controller的变量(包括输入变量I，输出变量Q)
(输出变量的地址Q不能用Q1，可Q2,Q3,Q4…)

step4:添加监控表

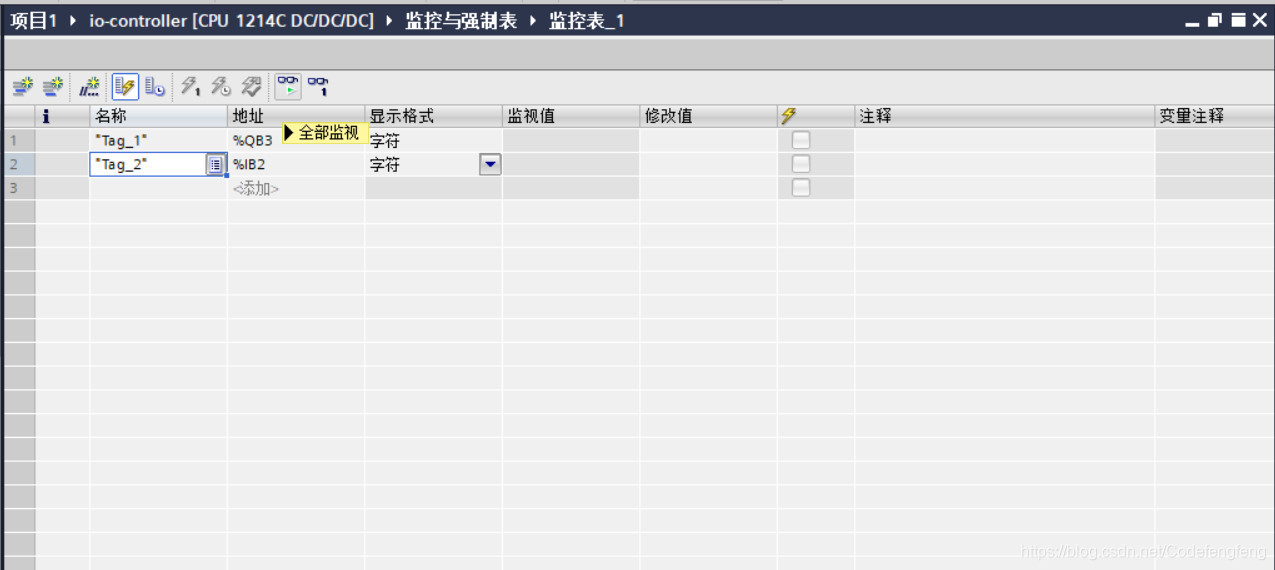

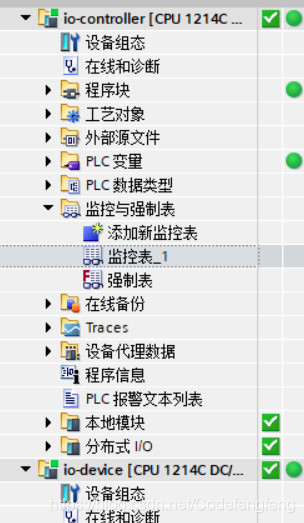

就是新建一个监控表把前面设置的plc加进去

前面4步配置好了就设置下载到PLC中

IO设备的配置

step1:点击profinet通信口

step2:改io device的IP

step3:更改设备的操作模式
勾选上"IO设备"，并添加"已分配的IO控制器"（前面没有在io_controller的配置中没有这一步是因为不勾选上"IO设备"默认为io controller）

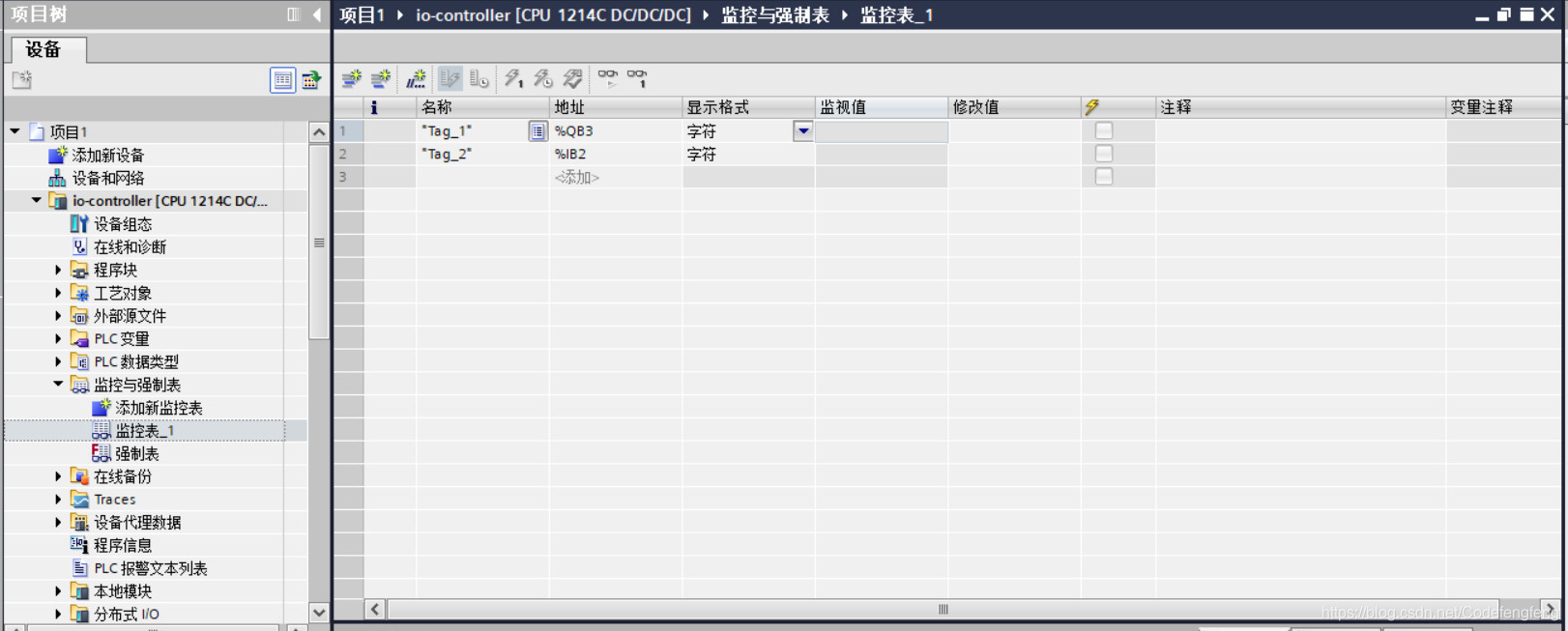

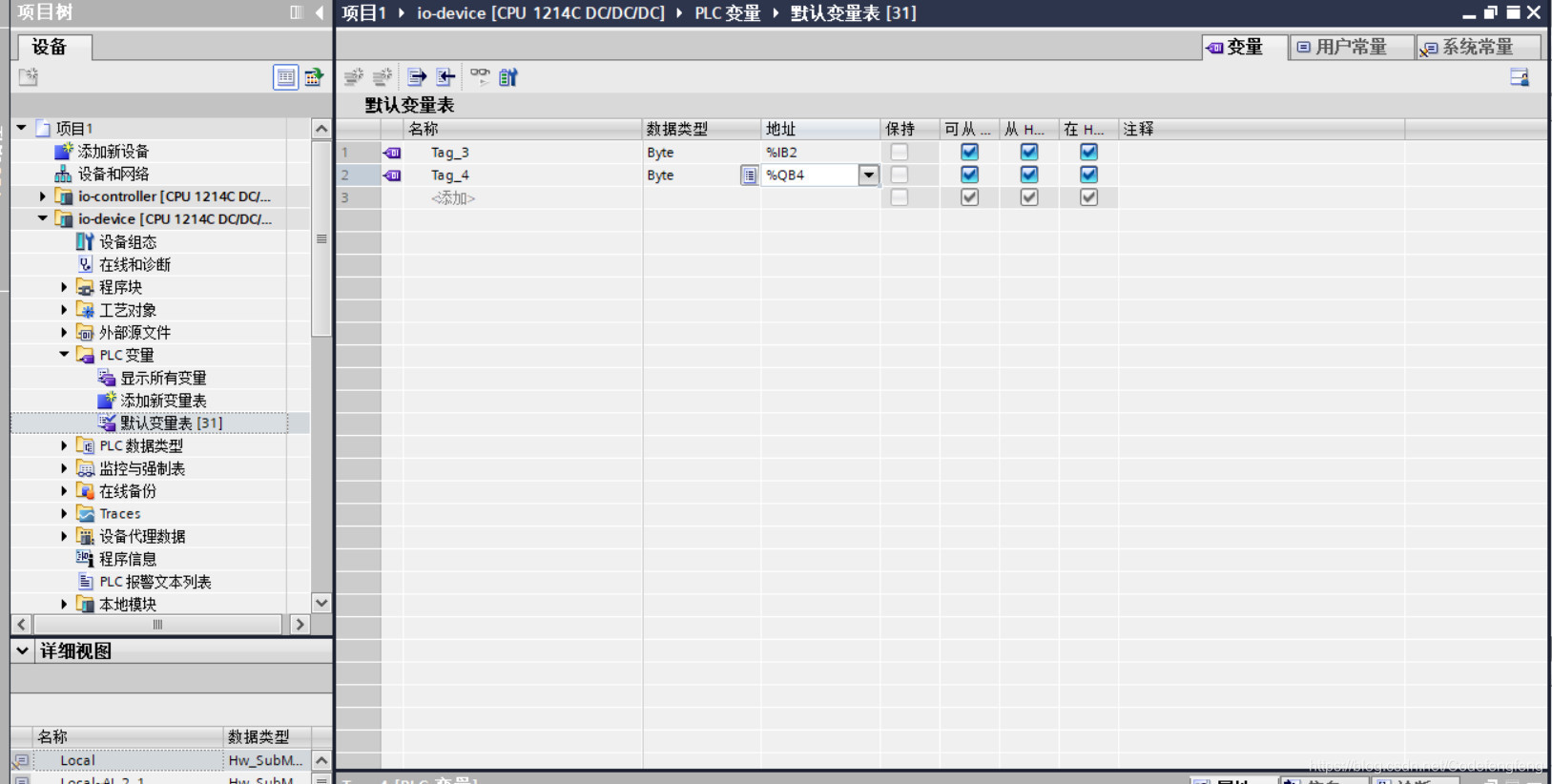

step4:添加变量表

step5:添加监控表

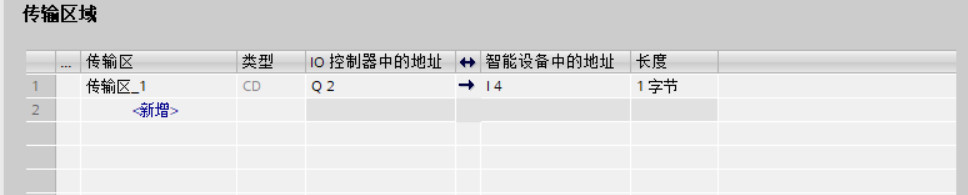

step6:传输区的设置

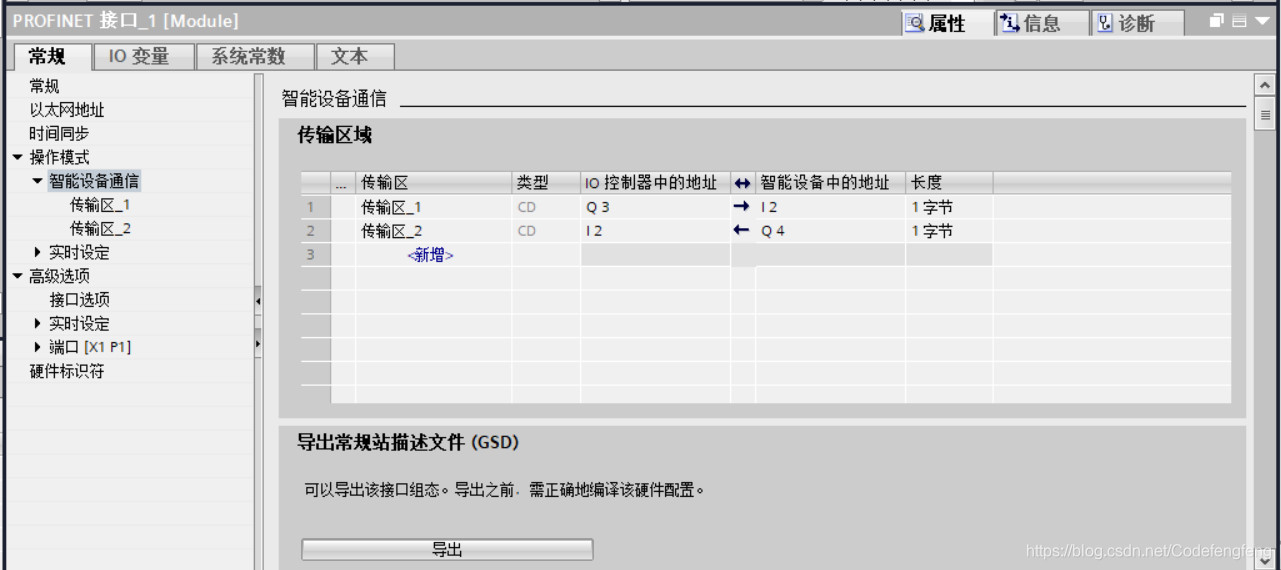

   这一步设置至关重要，设置两个传输区，一个传输区是将IO控制器的输出传到IO设备的输入，另一个传输区是将IO设备的输出传到IO控制器的输入

实验结果

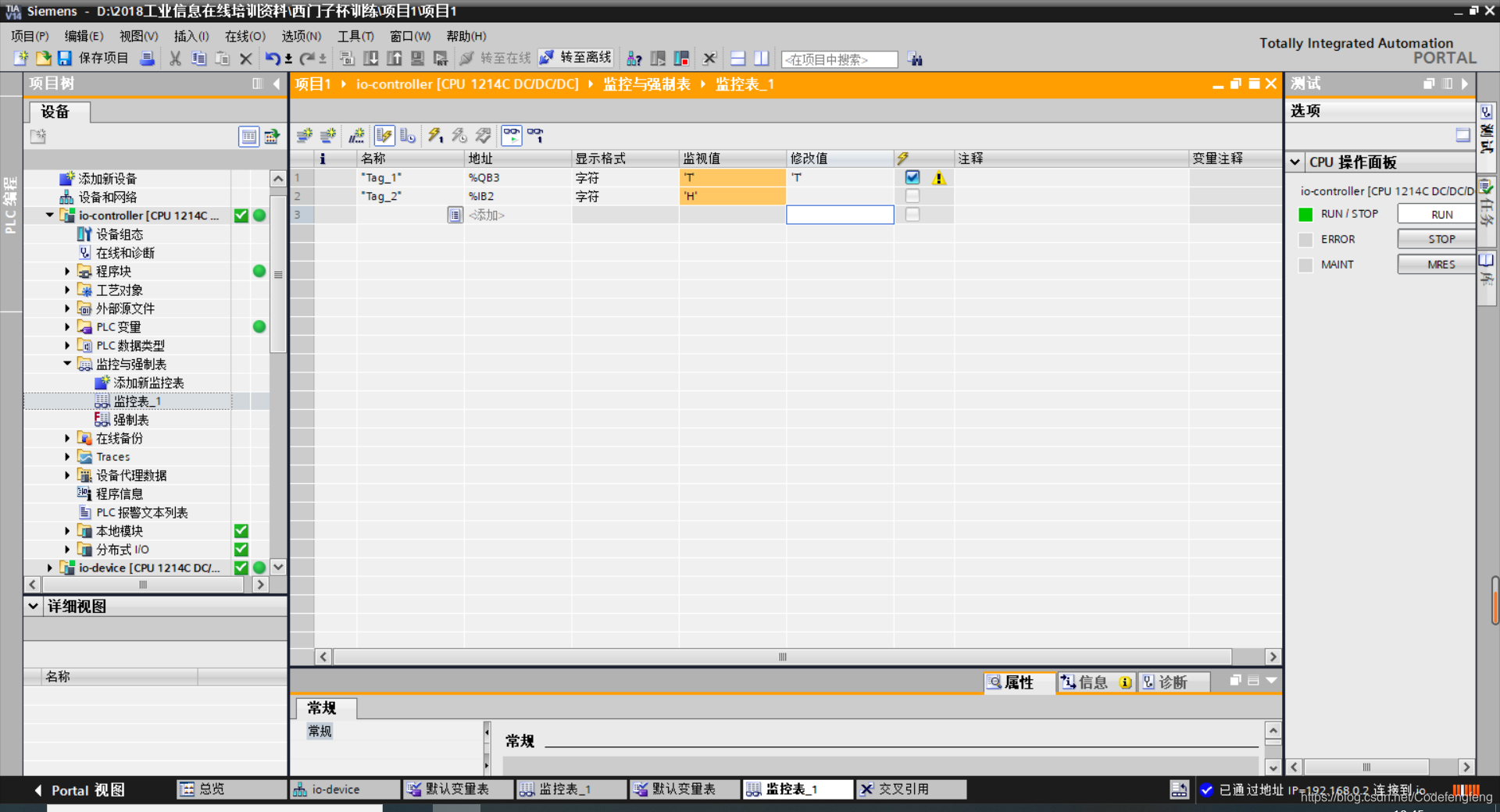

step1: 分别点击IO设备和IO控制器中监控表的"全部监视"按钮，将它们转至在线状态

在线状态下界面的变化：出现许多小绿点

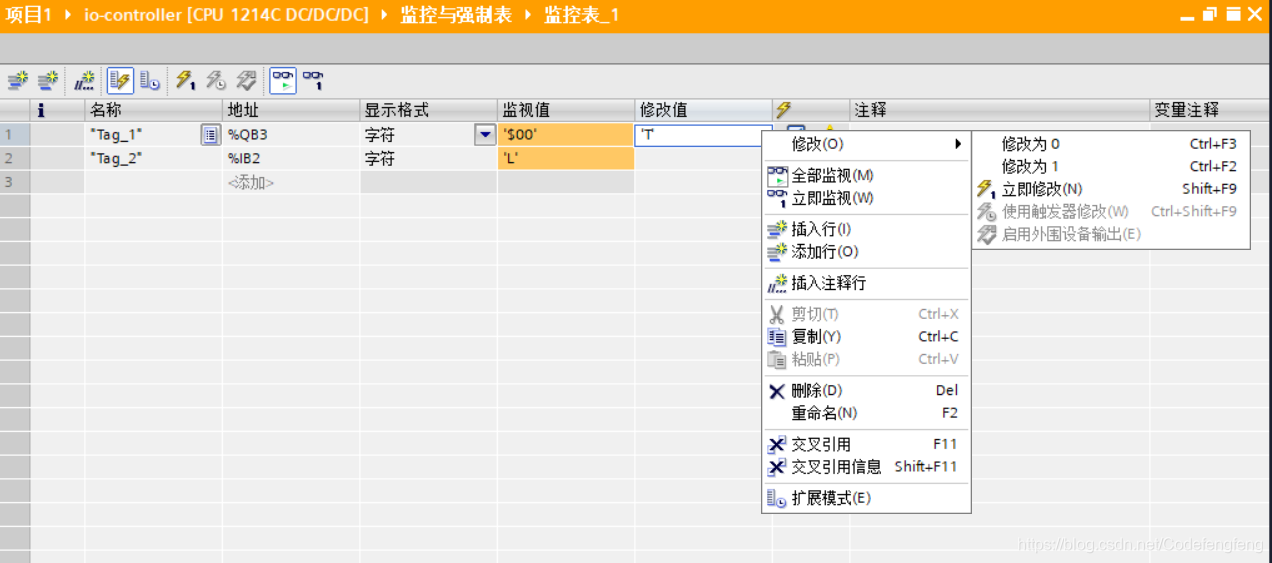

step2:在IO控制器的监控表中将其输出变量（地址QB3）的值改为’T’，进入IO设备的监控表，发现IO设备的输入变量（地址IB2）也变为’T’

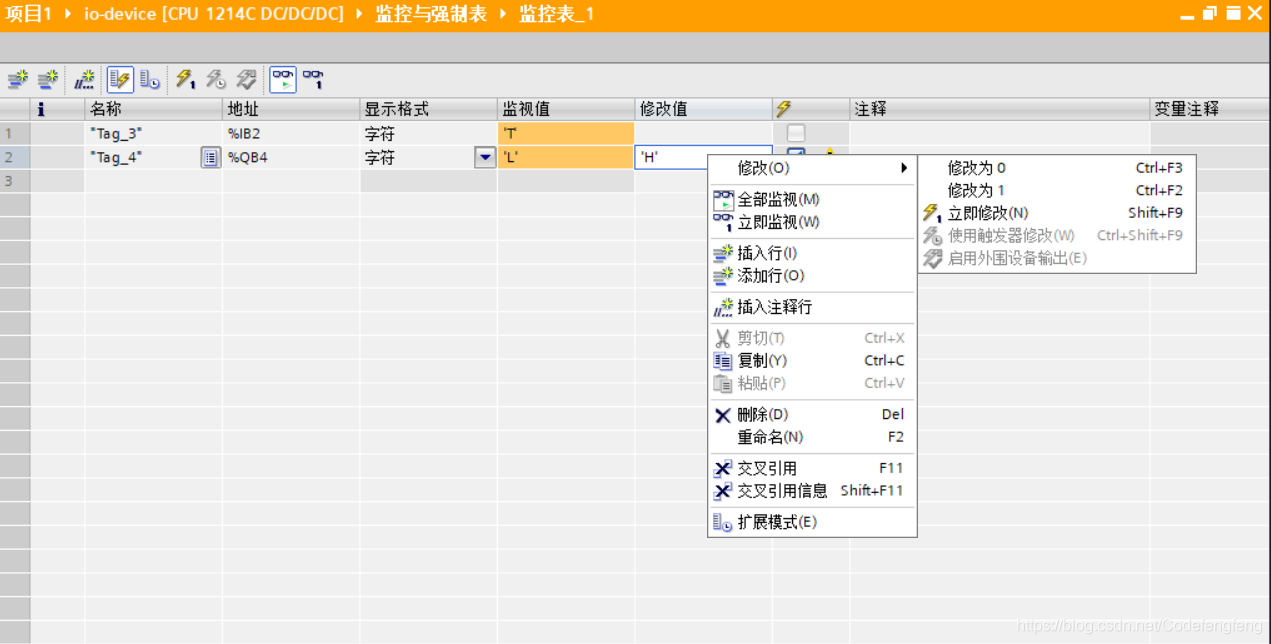

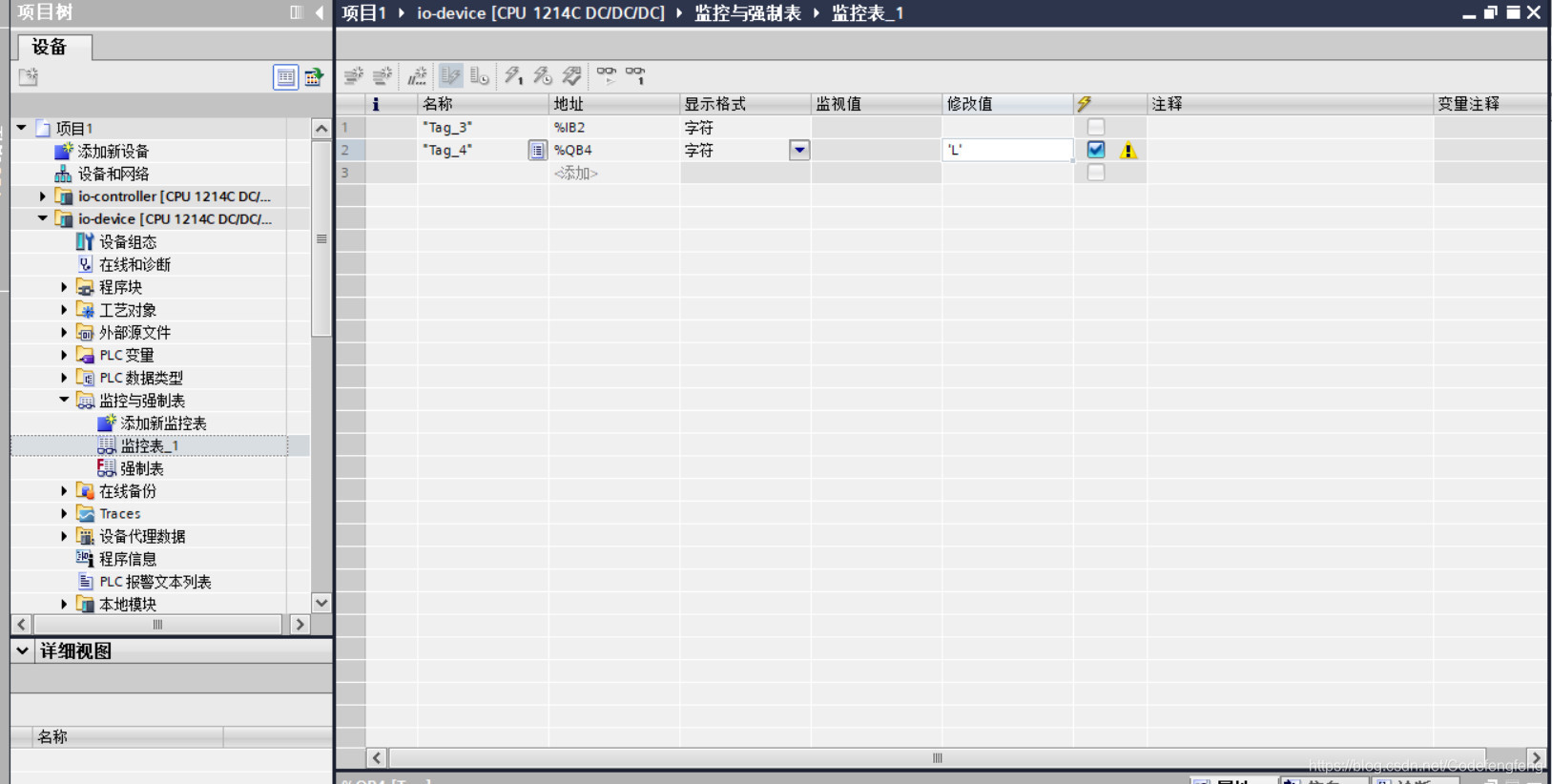

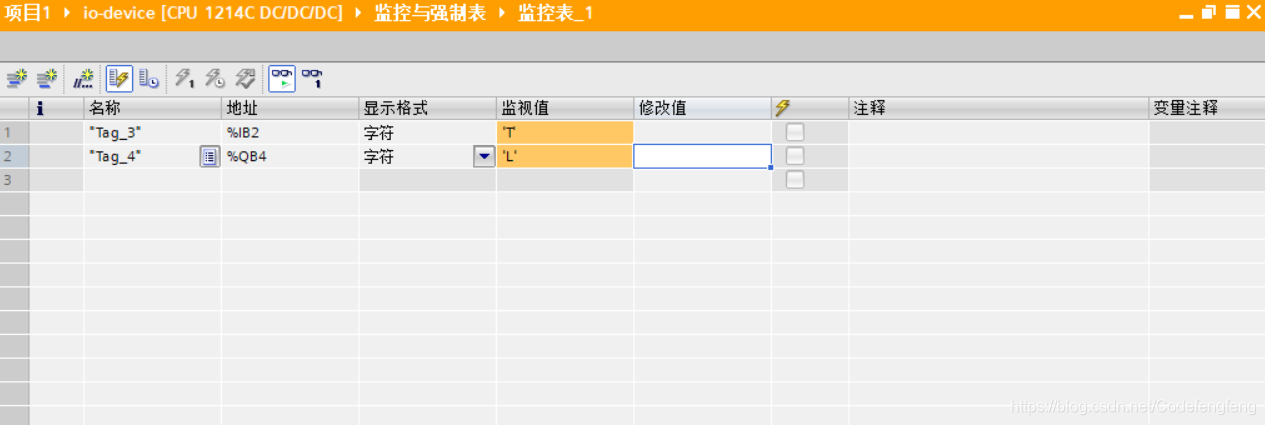

step3:在IO设别的监控表中将其输出变量（地址QB4）的值改为’H，进入IO设备的监控表，发现IO设备的输入变量（地址IB2）也变为’H’

收尾工作：将IO控制器与IO设备从在线模式转为离线模式

在线模式下的系统操作界面（黄的绿的黑的白的…）

离线模式下的系统操作界面（黑白，不搞那些花里胡哨的）

Trainning 6:PLC Programming

关于实验室的PLC和其对应的操作面板

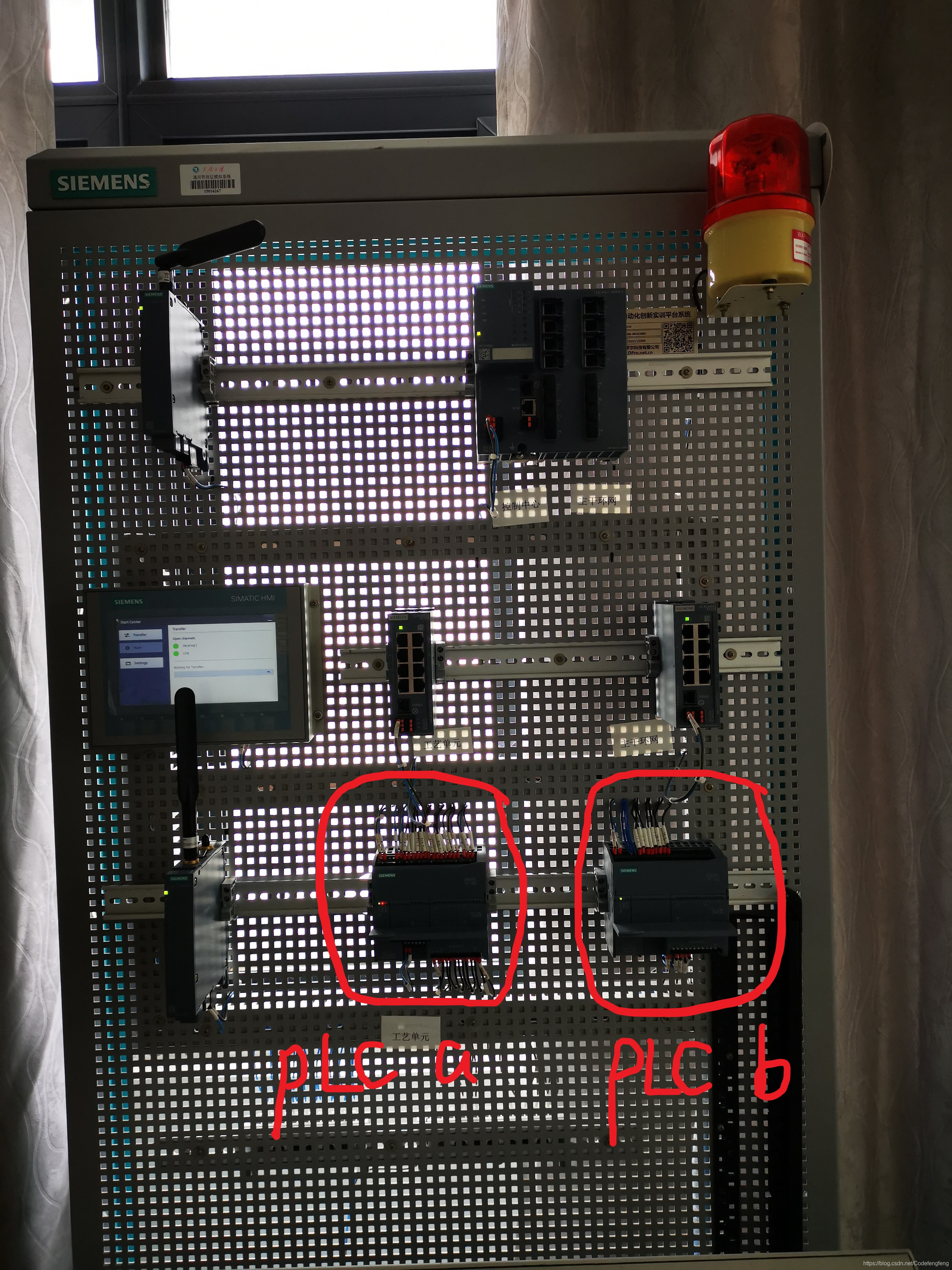

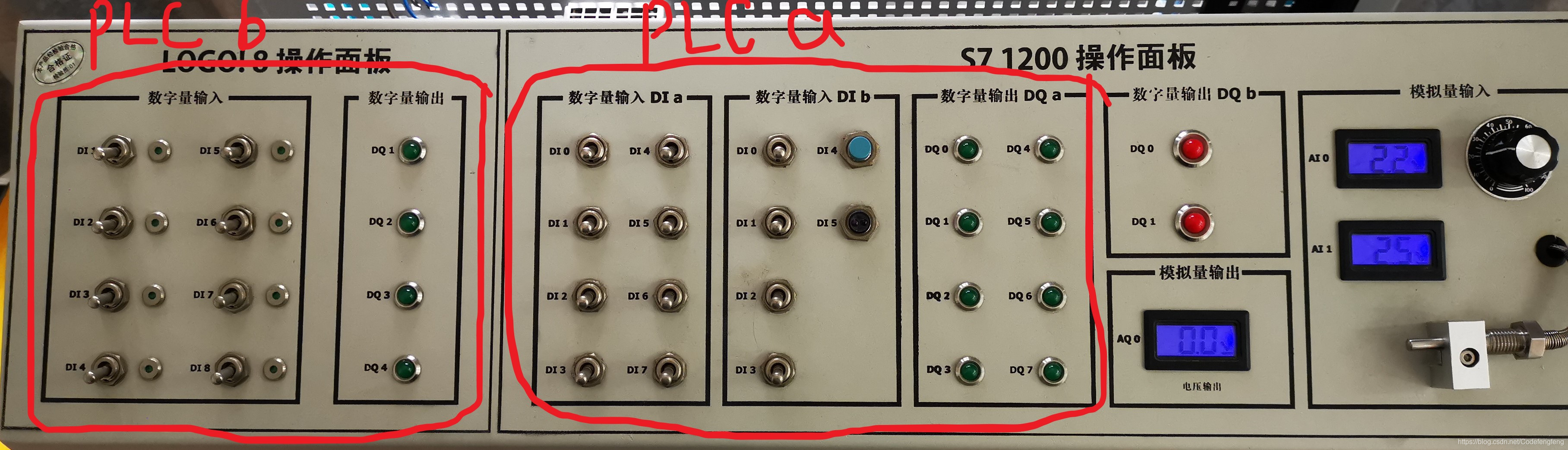

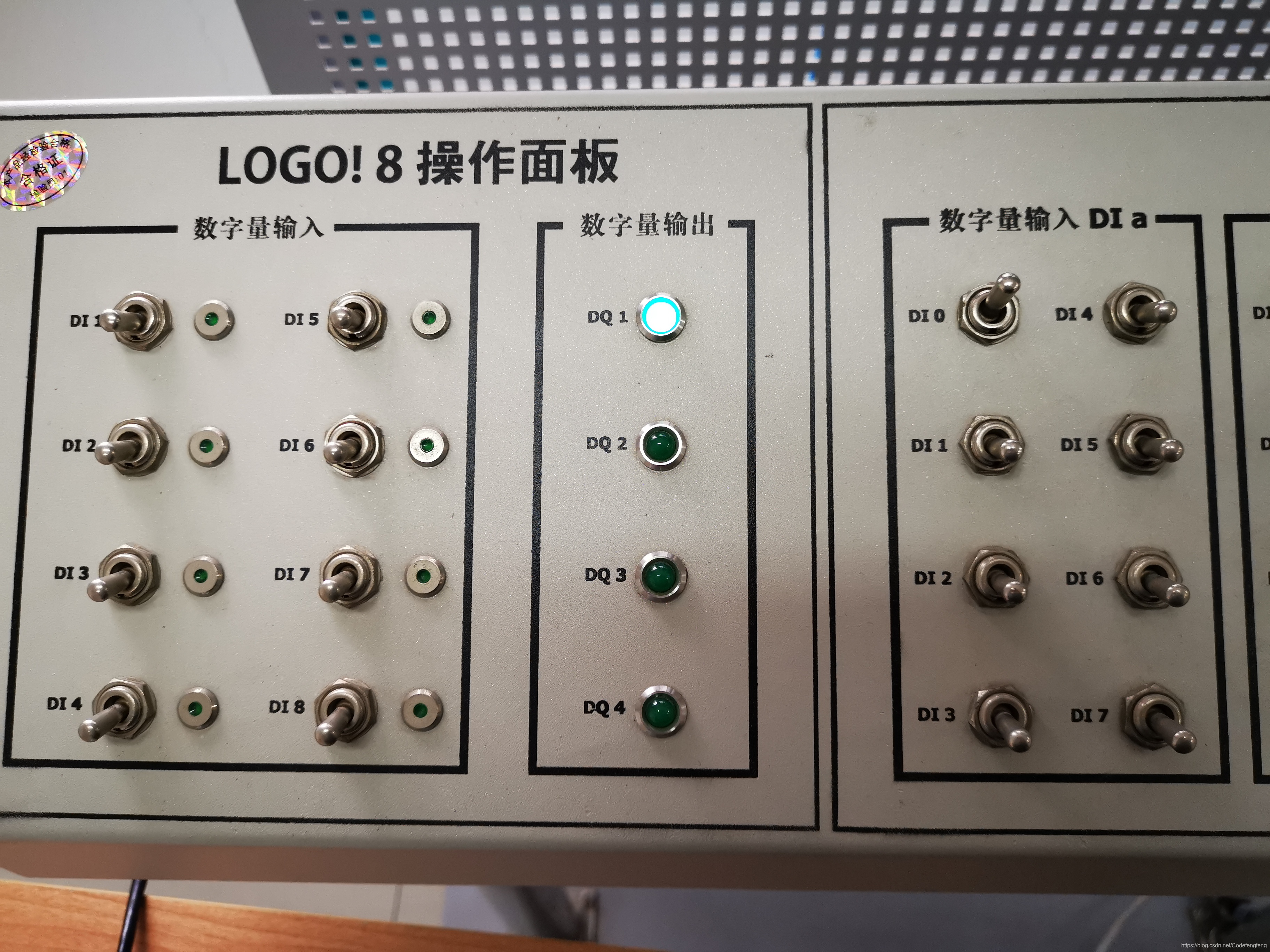

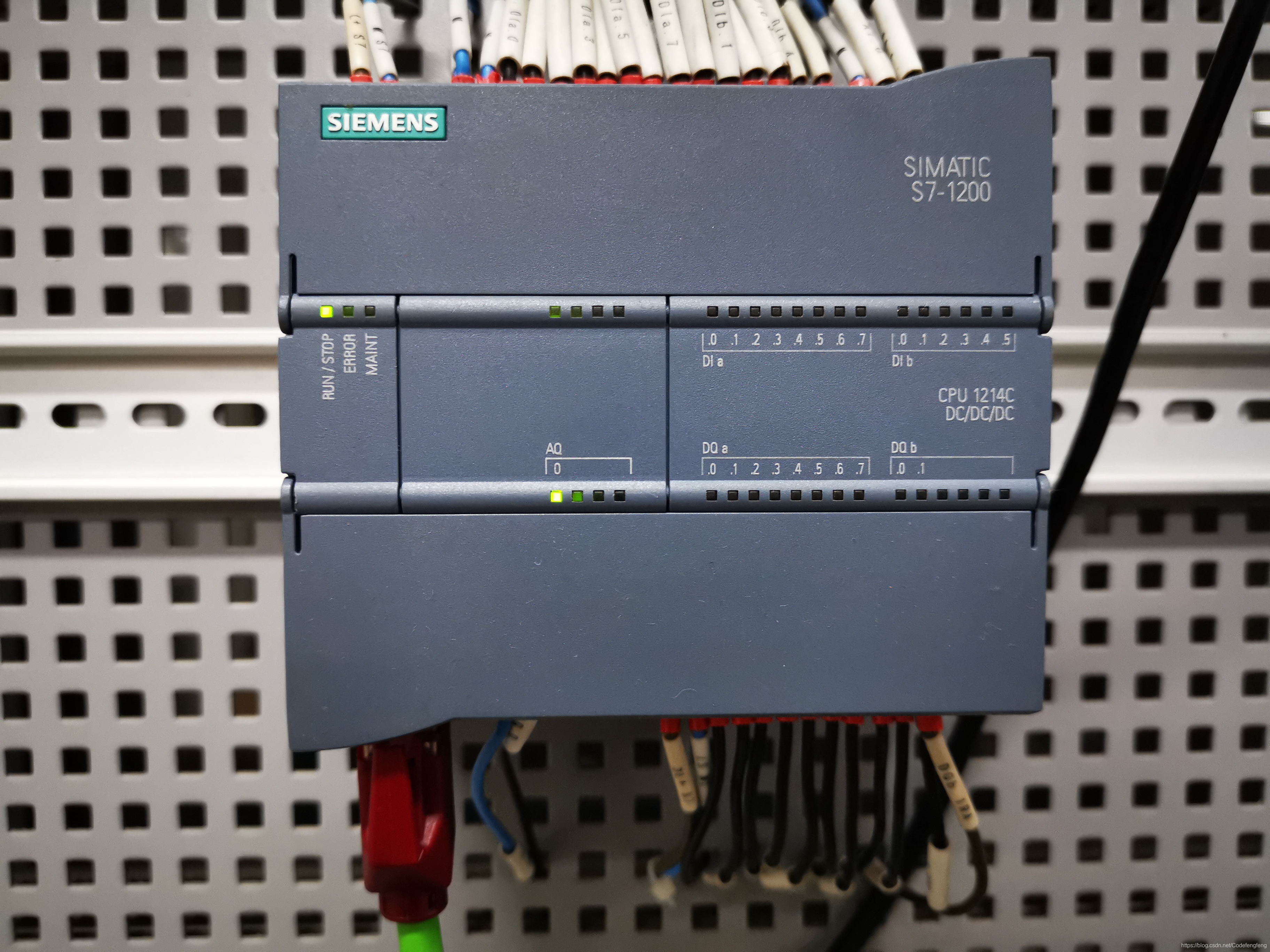

实物图：

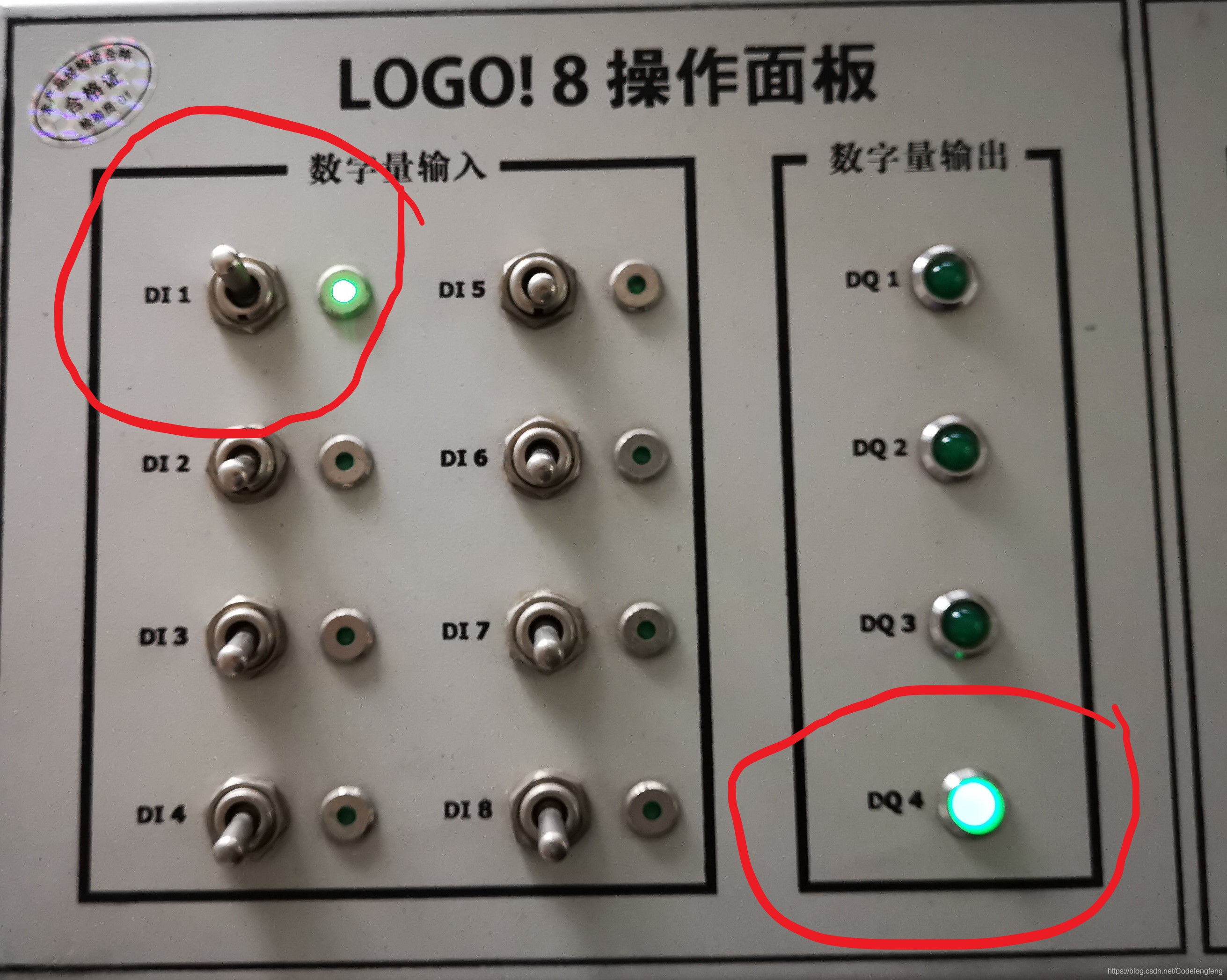

对应的操作面板：

实验一  控制操作面板灯的亮灭

实验原理：开关控制灯的亮灭，开关为输入量，灯为输出量
实验步骤：
1.PLC复位，IP地址的设置（基础环节，前面写过，此处不予以图片展示）
2.变量设置

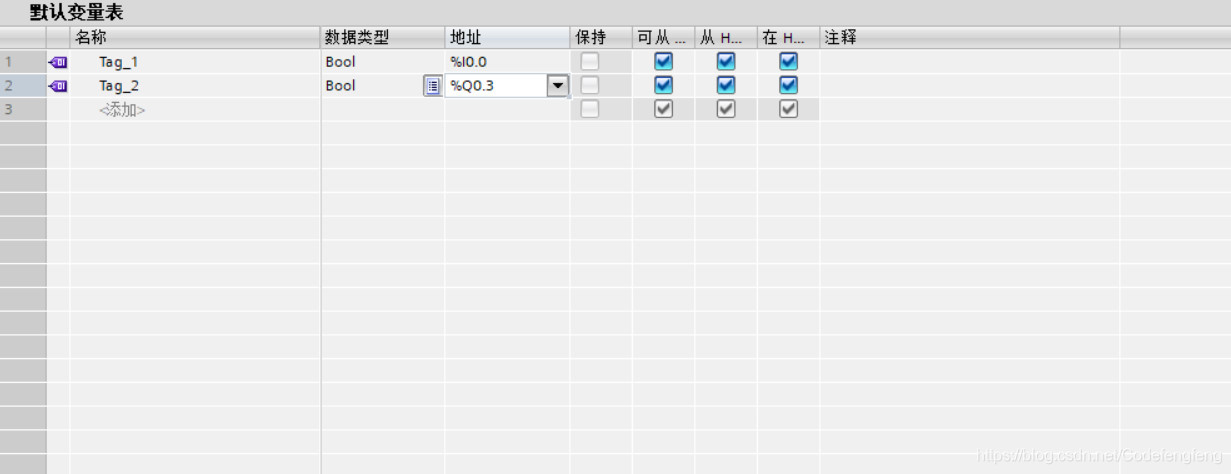

Tag_1为输入变量，对应开关；Tag_2为输出变量，对应指示灯

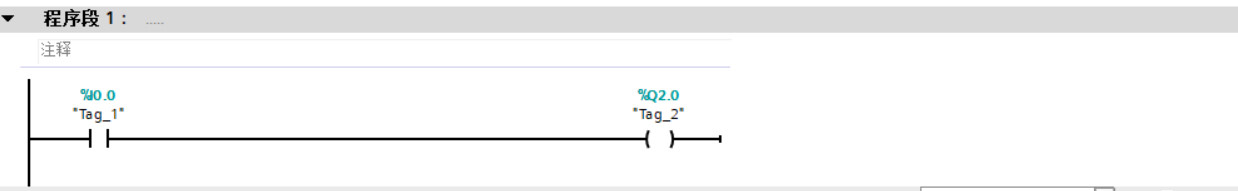

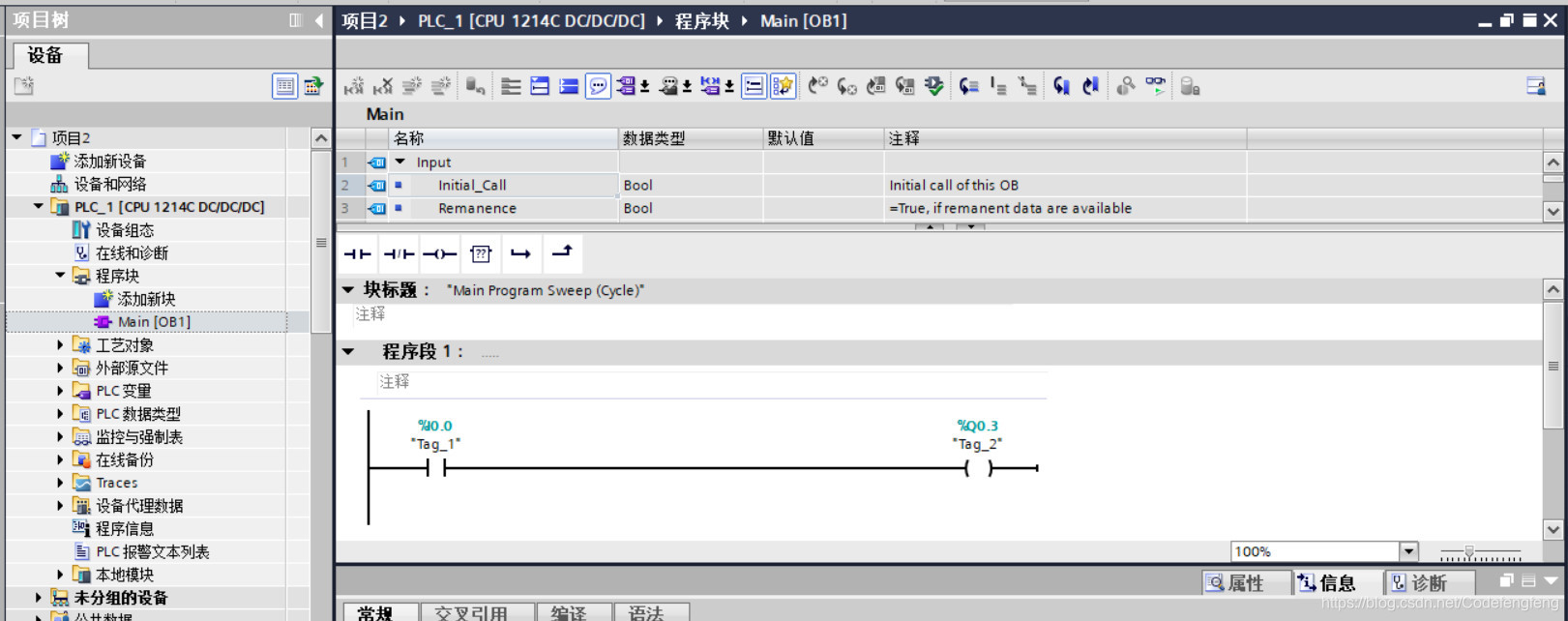

3.程序编写

4.将程序下载到PLC中即可
 
实验结果：
开关1可以控制指示灯4的亮灭

实验二  操作面板A控制操作面板B灯的亮灭

注意点：1.profinet通信也需要在同一子网下进行；2.程序下来的最后一步点"全部启动"，否则不会生效
网络规划：
实验原理：

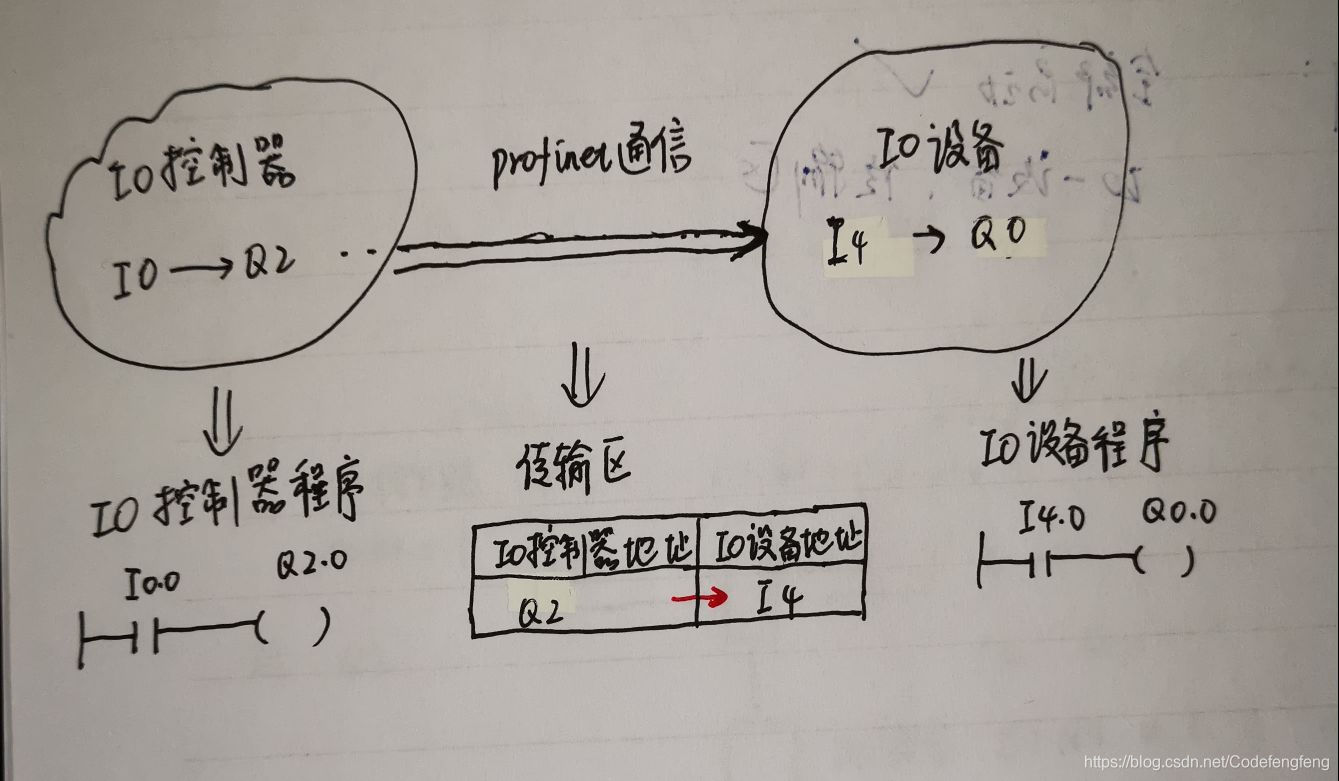

  IO控制器中常开触点对应输入变量，线圈对应输出变量；通过传输区，IO控制器的输出变量传到IO设备的输入变量；在IO设备中，常开触点对应输入变量，线圈对应输出变量（地址Q0.0，即为指示灯）
拨动IO控制器（PLC a)的开关I0.0，可以让IO设备（PLC b）中的指示灯亮
实验过程：

IO控制器的配置

step1:设置IP地址及子网掩码
step2:设置PLC变量
step3:编写PLC程序

step4:下载配置到plc a中

IO设备的配置

step1:设置IP地址及子网掩码
step2:设置PLC的操作模式
(注意"已分配的IO控制器"也要点击，别漏掉)

step3:设置PLC变量
step4:编写PLC程序

step5:添加传输区

 
实验结果：
拨动plc a 的开关0.0，plc b的灯0.0亮

Trainning 7: IP ACL

理论基础：
  1.入站规则针对入站口；出站规则针对出站口；其他口的默认规则设置为不许入站；
  2.优先级问题：最上面的规则优先级最高，往下依次递减
网络规划：

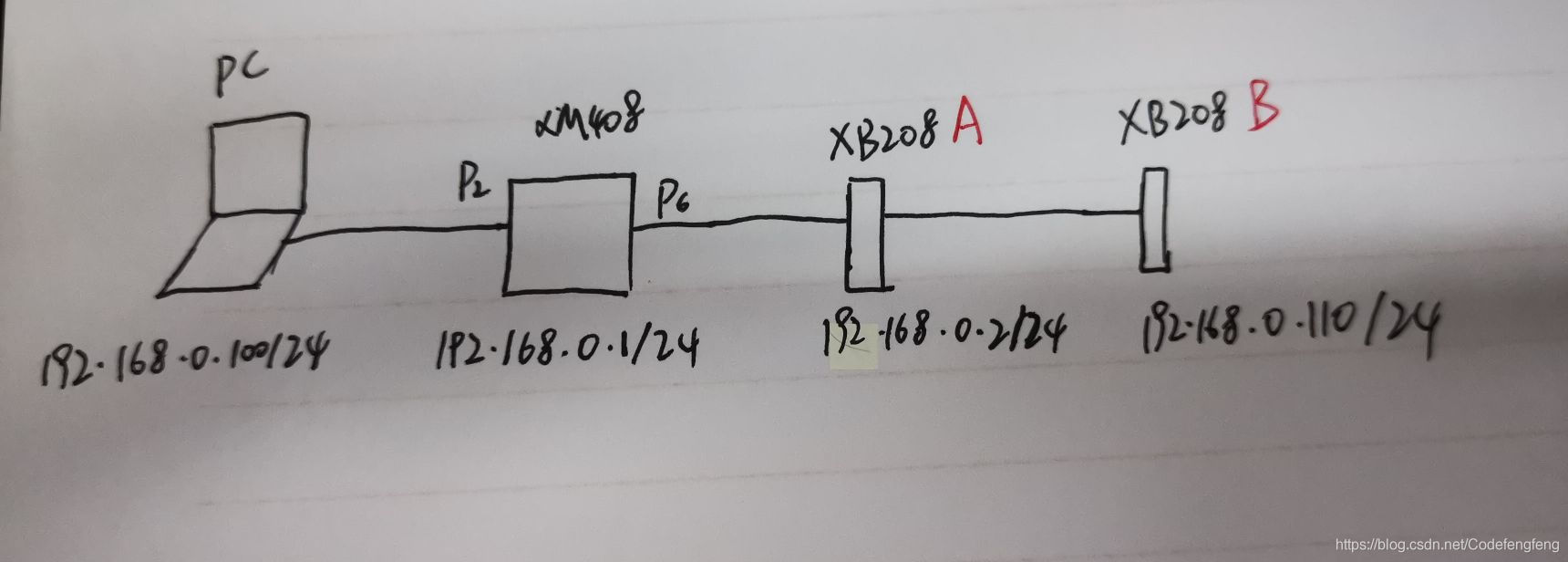

  XM408的 P2，P6口为ACL端口，P2为入站ACL端口，仅允许源地址为192.168.0.100的数据包入站；P6为出站端口，仅允许目的地址为192.168.0.110的数据包出站；其他端口均设置为禁止入站。前面的所有设置，使得数据包仅能从PC端传到XB208 B，且仅能通过XM408的P2端口进、P6端口出。既限制了数据传输的目的地址、源地址，又限制了传输端口，很大程度上提高了网络安全。

实验结果：

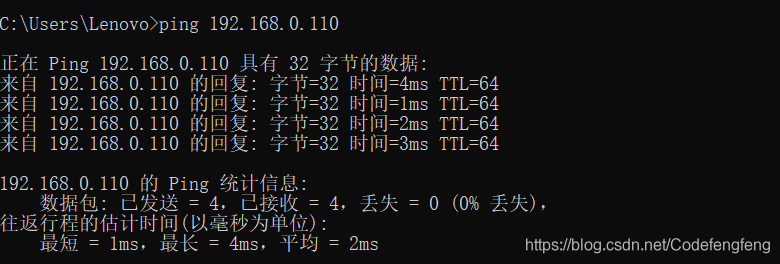

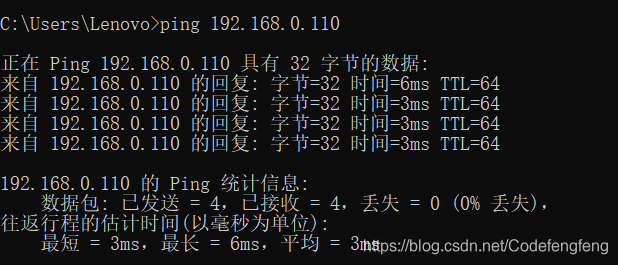

1.PC地址为192.168.0.100/24，XB208 B地址为192.168.0.110/24，可以ping通

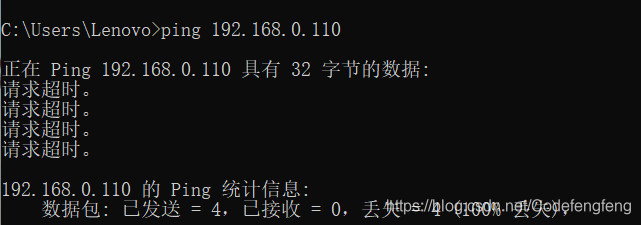

2.PC地址为192.168.0.101/24，XB208 B地址为192.168.0.110/24，不能ping通

3.PC地址为192.168.0.100/24，XB208 B地址为192.168.0.111/24，不能ping通

4.然而一改回PC地址为192.168.0.100/24，XB208 B地址为192.168.0.110/24，就可以ping通

前4条证明IP ACL的设置实现了实验目的。

Trainning 8:PLC 模拟量转换

实验须知：实验室的两台PLC，PLC A(左边)与PLC B(右边)，仅PLC A的信号板上安装有模拟量输出模块AQ 1*12BIT，订货号为6ES7-232-4HA30-0XB0，故要完成模拟量转换，必须要用此PLC。
                    PLC A

                    PLC B

网络规划：

实验过程：

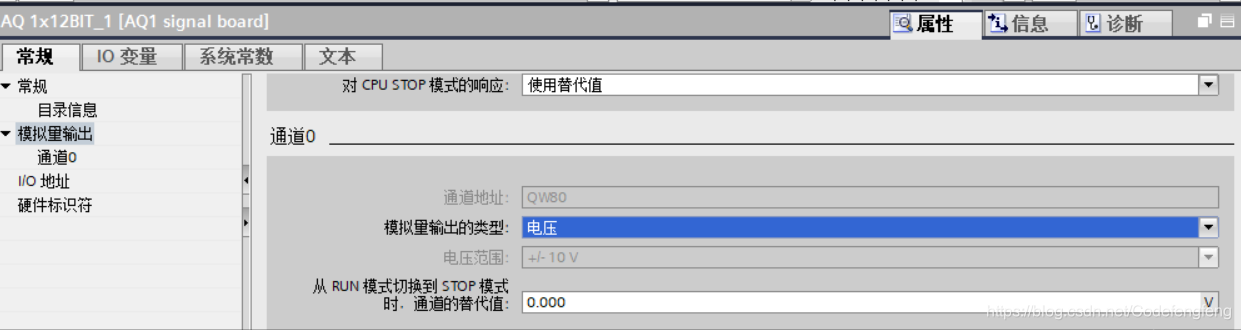

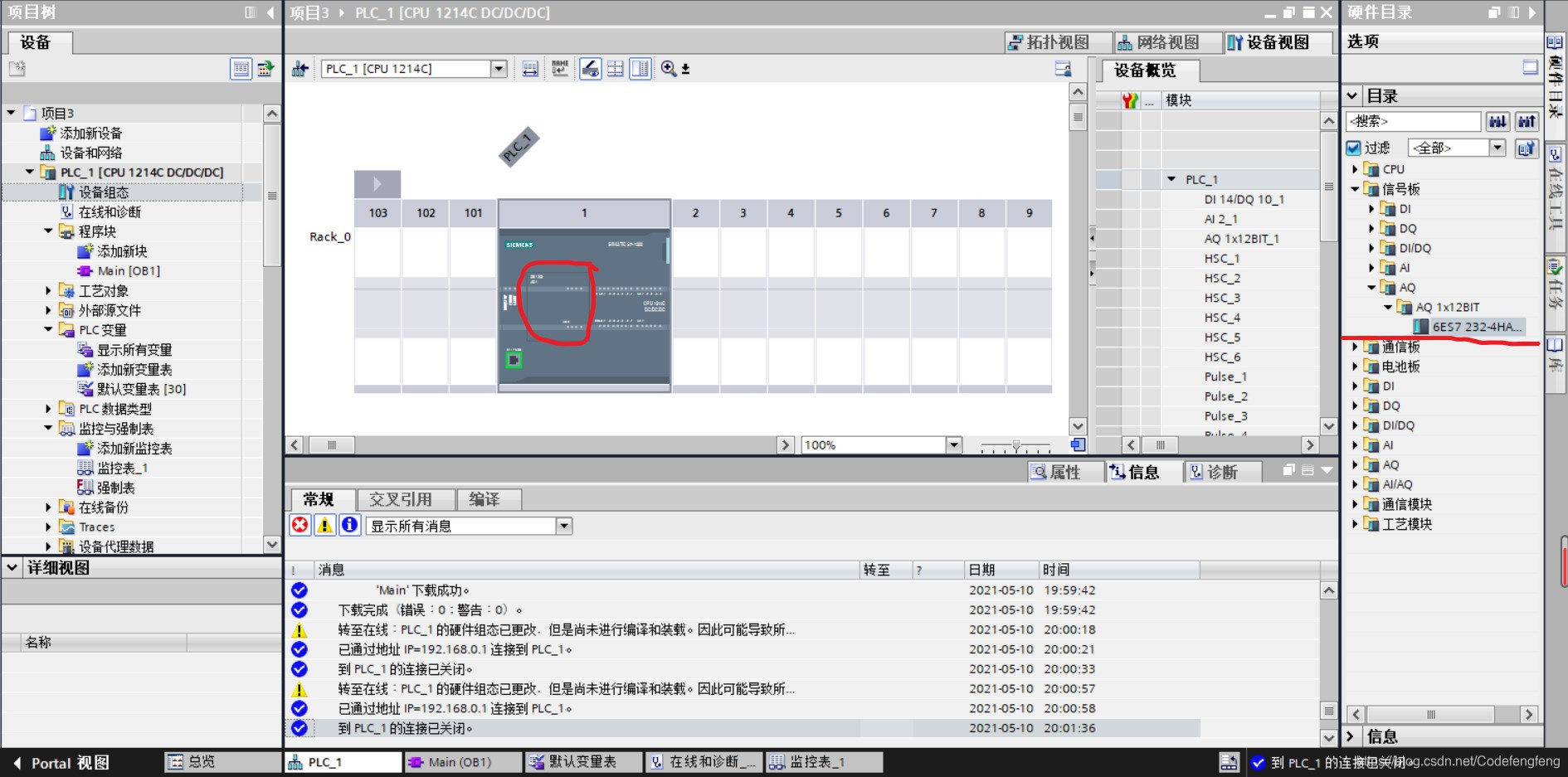

step1:添加信号板上的模拟量输出模块AQ 1*12BIT（订货号为6ES7-232-4HA30-0XB0），并设置模拟量输出信号类型为电压

step2:添加变量
Tag_1为模拟量输入对应的数字信号，Tag_2为模拟量输出对应的数字信号，S7-1200的模拟量输入模块AI、模拟量输出模块AQ分别自带AD、DA转换功能.

step3:程序编写

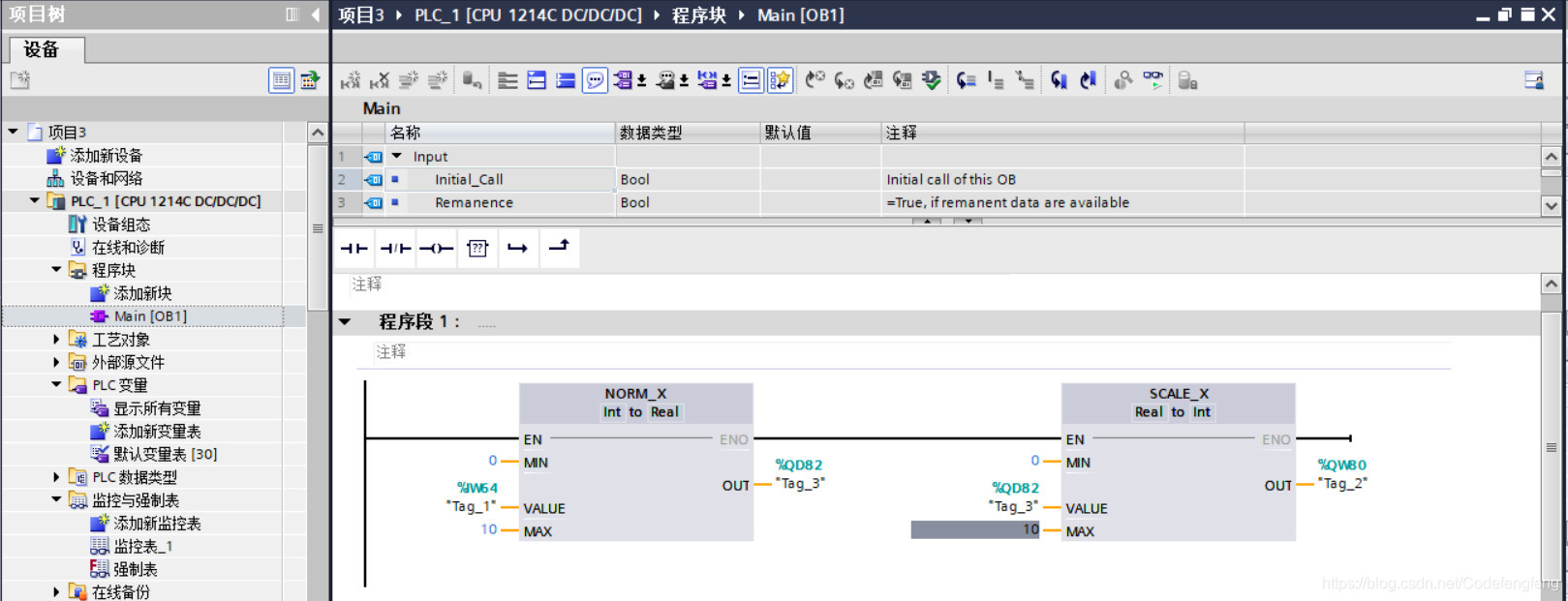

本实验中，程序段的作用是将(模拟电压输入量对应的)数字量IW64传到数字量(模拟电压输出量对应的)QW80。有三种思路：一是直接用convert转换指令；二是用MOVE W指令，IW 64到MW 100，再从MW100到 QW80；三是先用NORM将IW64标准化为某一中间变量，再用SCLAE将中间变量等比例放大。
此处演示的是第三种思路

实验结果：

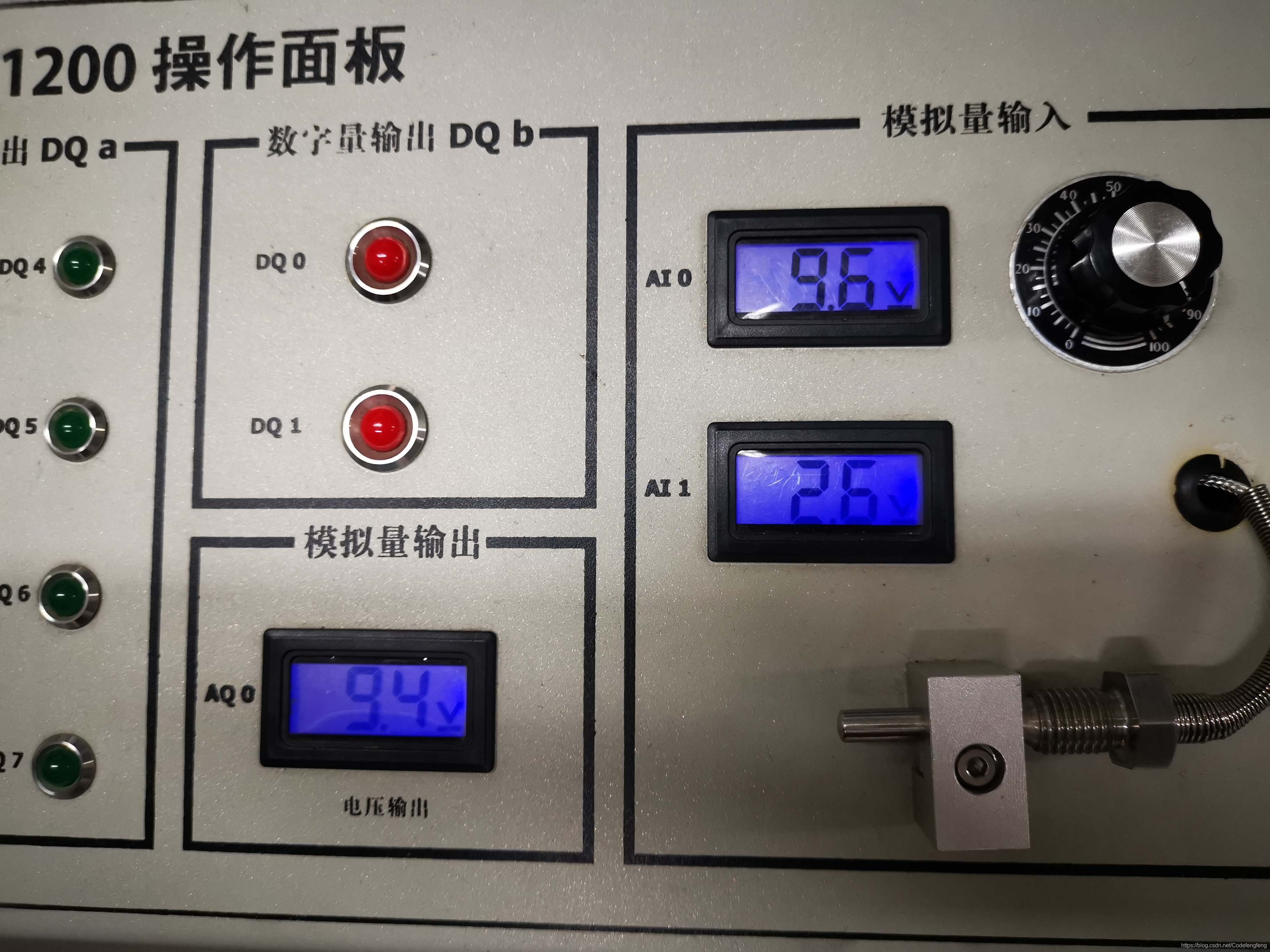

转动旋钮，模拟量输入AI 0和模拟量输出AQ 0的数值均发生变化
