STM32F103C8用内部Flash做一个优盘（USB+MSC+FATFS）

STM32F103C8用内部Flash做一个优盘（USB+MSC+FATFS），轻松实现APP升级、数据存储。

基本工程生成

直接使用STM32CubeMX生成基本的工程，省得我们去调底层。

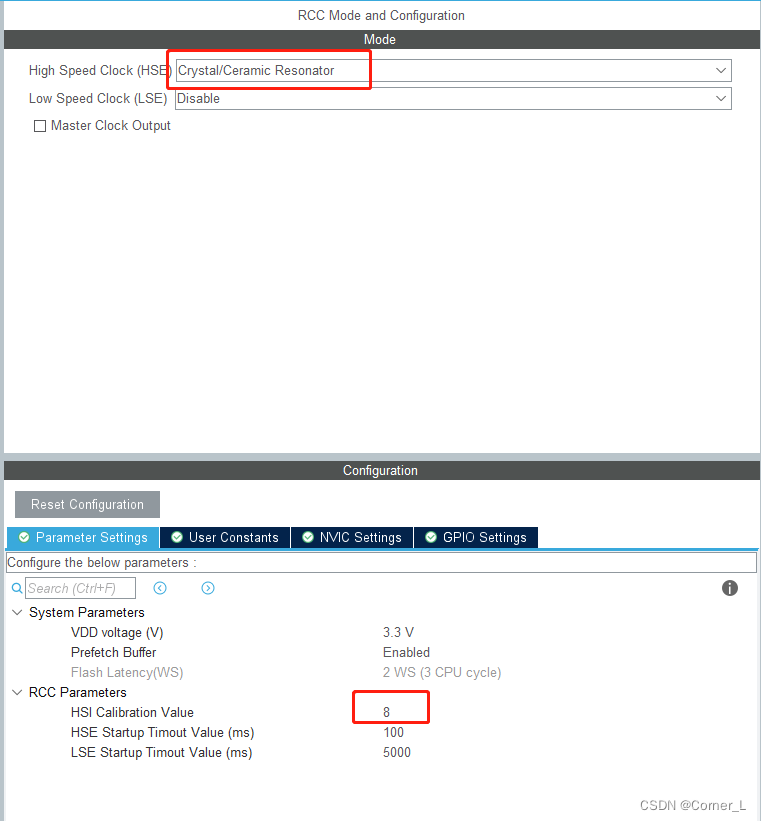

时钟配置为外部8MHz晶振，这个需要根据自己开发板的晶振选择。

启用SWD下载和滴答定时器

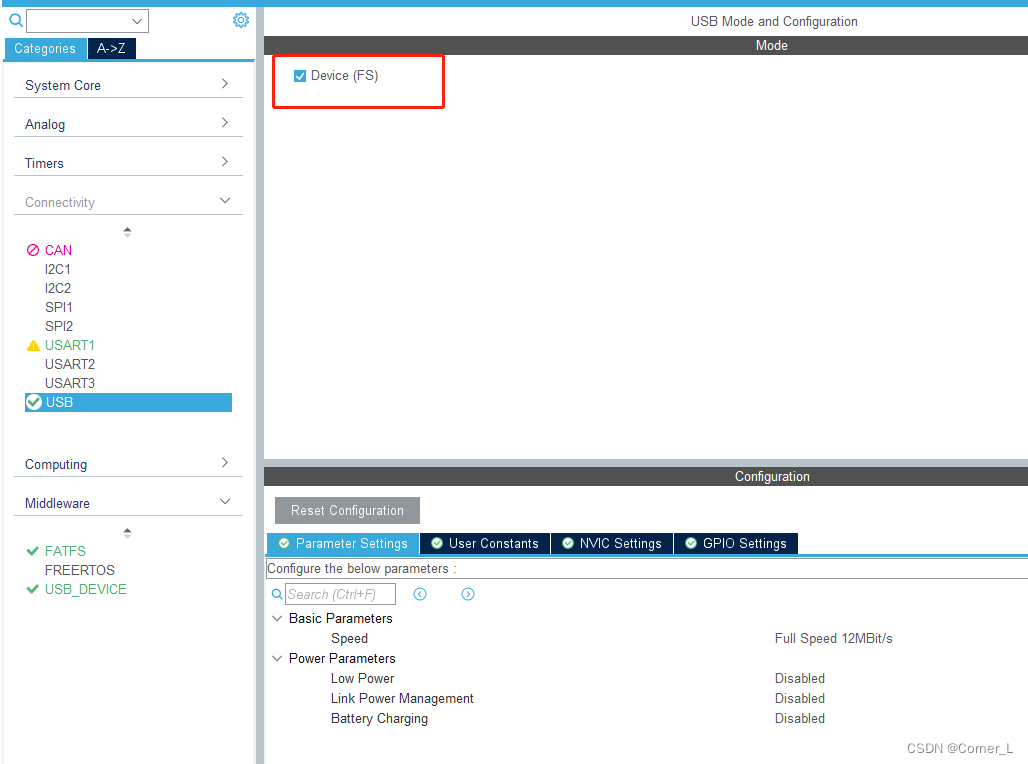

 启用USB

 启用FATFS，MAX_SS和MIN_SS设置为1024。

 配置USB的功能，MSC_MEDIA_PACKET这里也要配置为1024，和FATFS一致。

配置时钟树

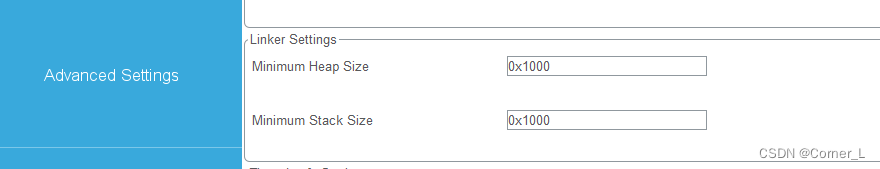

配置堆栈

至此可以生成工程了，生成工程我选择MDK。

USB MSC功能实现和FATFS加入

主要是实现U盘功能和将USB和FATFS连接起来。

USB MSC功能实现

这里用STM32F103C8后面的64K Flash来充当U盘的存储区。这里需要修改usbd_storage_if.c文件的3个地方。什么？你还不知道STM32F103C8T6有128K flash？

涉及的宏：

#define     FLASH_SIZE                  128
#define     FMC_SECTOR_SIZE             1024
#define     FLASH_PAGE_NBR              64
#define     FLASH_START_ADDR        	(0x08000000+((FLASH_SIZE-FLASH_PAGE_NBR)*1024))

修改1：修改STORAGE_GetCapacity_FS函数，获取容量函数。FLASH_PAGE_NBR是存储器的大小，这里我们设置64K，FLASH_PAGE_SIZE是页大小，需要设置0x400，也就是1024和MSC_MEDIA_PACKET设置一致。

int8_t STORAGE_GetCapacity_FS(uint8_t lun, uint32_t *block_num, uint16_t *block_size)
{
  /* USER CODE BEGIN 3 */
  *block_num  = FLASH_PAGE_NBR;
  *block_size = FLASH_PAGE_SIZE;
  return (USBD_OK);
  /* USER CODE END 3 */
}

修改2：修改STORAGE_Read_FS函数，实现U盘读取功能。

int8_t STORAGE_Read_FS(uint8_t lun, uint8_t *buf, uint32_t blk_addr, uint16_t blk_len)
{
  /* USER CODE BEGIN 6 */
	if(lun == 0)
	{
        memcpy(buf,(uint8_t *)(FLASH_START_ADDR + blk_addr*FLASH_PAGE_SIZE),blk_len*FLASH_PAGE_SIZE);
        return USBD_OK;
    }
    return USBD_FAIL;
  /* USER CODE END 6 */
}

修改3：修改STORAGE_Write_FS函数，实现U盘写功能。

int8_t STORAGE_Write_FS(uint8_t lun, uint8_t *buf, uint32_t blk_addr, uint16_t blk_len)
{
  /* USER CODE BEGIN 7 */
    uint16_t i;
    uint32_t PageError = 0;
    FLASH_EraseInitTypeDef Flash;
    if(lun == 0)
    {
		HAL_FLASH_Unlock();
		Flash.TypeErase = FLASH_TYPEERASE_PAGES;
		Flash.PageAddress = FLASH_START_ADDR + blk_addr*FLASH_PAGE_SIZE ;
		Flash.NbPages = blk_len;
		HAL_FLASHEx_Erase(&Flash, &PageError);
		for(i=0;i<blk_len*FLASH_PAGE_SIZE;i+=4)
		{
            HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD,FLASH_START_ADDR + blk_addr*FLASH_PAGE_SIZE + i , *(uint32_t *)(&buf[i]));
        }
		HAL_FLASH_Lock();
		return USBD_OK;
    }
    return USBD_FAIL;
  /* USER CODE END 7 */
}

加入FATFS

这里是实现FATFS读写存储区。主要修改user_diskio.c文件的4个地方。和main.c文件的1个地方。

修改1：修改USER_status函数。

DSTATUS USER_status (
	BYTE pdrv       /* Physical drive number to identify the drive */
)
{
  /* USER CODE BEGIN STATUS */
    Stat = STA_NOINIT;
    Stat &= ~STA_NOINIT;
    return Stat;
  /* USER CODE END STATUS */
}

修改2：修改USER_read函数，实现FATAFS读取功能。

DRESULT USER_read (
	BYTE pdrv,      /* Physical drive nmuber to identify the drive */
	BYTE *buff,     /* Data buffer to store read data */
	DWORD sector,   /* Sector address in LBA */
	UINT count      /* Number of sectors to read */
)
{
  /* USER CODE BEGIN READ */
	uint8_t *s = (uint8_t *)(FLASH_START_ADDR);
	s+=(sector*FMC_SECTOR_SIZE);
	for(int i=0; i<count*FMC_SECTOR_SIZE ;i++)
	{
		*(buff++) = *(s++ );
	}
    return RES_OK;
  /* USER CODE END READ */
}

修改3：修改USER_write函数，实现FATAFS写功能。

DRESULT USER_write (
	BYTE pdrv,          /* Physical drive nmuber to identify the drive */
	const BYTE *buff,   /* Data to be written */
	DWORD sector,       /* Sector address in LBA */
	UINT count          /* Number of sectors to write */
)
{
  /* USER CODE BEGIN WRITE */
  /* USER CODE HERE */
    uint16_t i;
    HAL_FLASH_Unlock();

    FLASH_EraseInitTypeDef f;
    f.TypeErase = FLASH_TYPEERASE_PAGES;
    f.PageAddress = FLASH_START_ADDR + sector*FLASH_PAGE_SIZE ;
    f.NbPages = count;
    uint32_t PageError = 0;
    HAL_FLASHEx_Erase(&f, &PageError);

    for(i=0;i<count*FLASH_PAGE_SIZE;i+=4)
    HAL_FLASH_Program(FLASH_TYPEPROGRAM_WORD,FLASH_START_ADDR + sector*FLASH_PAGE_SIZE + i , *(uint32_t *)(&buff[i]));

    HAL_FLASH_Lock();
    return RES_OK;
  /* USER CODE END WRITE */
}

修改4：修改USER_ioctl函数，实现FATAFS I/O控制操作。

DRESULT USER_ioctl (
	BYTE pdrv,      /* Physical drive nmuber (0..) */
	BYTE cmd,       /* Control code */
	void *buff      /* Buffer to send/receive control data */
)
{
  /* USER CODE BEGIN IOCTL */
    DRESULT res = RES_ERROR;
  switch(cmd)
  {
    case CTRL_SYNC :
			res = RES_OK;
        break;

    case CTRL_TRIM:
			res = RES_OK;
        break;

    case GET_BLOCK_SIZE:
	*(DWORD*)buff = 1;
	break;

    case GET_SECTOR_SIZE:
	*(DWORD*)buff = FMC_SECTOR_SIZE;
        break;

    case GET_SECTOR_COUNT:
	*(DWORD*)buff =  FLASH_PAGE_NBR;
	break;

    default:
	res = RES_PARERR;
	break;
    }
    return res;
  /* USER CODE END IOCTL */
}

修改5：调用/使用FATFS。

int main(void)
{
  /* USER CODE BEGIN 1 */

    char path[4]= {"0:"};
    FRESULT FATFS_Status;
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_FATFS_Init();
  MX_USB_DEVICE_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

    FATFS_Status = f_mount(&USERFatFS, path, 1);
    f_mkdir("0:/FW");
  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

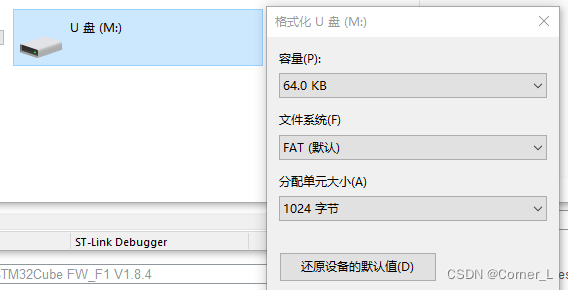

烧录固件，连接数据线。在电脑手动格式化U盘。也可以在代码检测存储区是否格式化然后调用格式化。我这里就不写了。

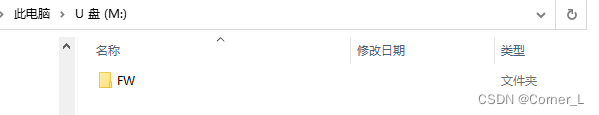

 新建文件夹成功：

代码可以按上面的步骤实现。也可以从Gitee仓库下载：传送门。

其他型号的STM32可以可以参考。
