玩转硬件之MP3的破解

MP3播放器是一种能播放音乐文件的播放器，主要由存储器（存储卡）、显示器（LCD显示屏）、中央处理器MCU（微控制器）或解码DSP（数字信号处理器） 等组成。

其中微控制器是播放器的大脑，用来接受用户选择的播放控制，并将当前播放的歌曲信息显示在液晶大屏上，然后向数据信号处理芯片发出指令，使其准确地处理音频信号。

当年MP3播放器也是一代人的记忆，1998年底，美国帝盟公司推出了Rio 300随身听，正式让世人知道了有MP3播放器这种东西。这款巴掌大的MP3播放器，在上市后的三个星期内，就畅销5万多台。2001年，苹果推出了iPod产品，成为MP3播放器的代表性产品。2004 年,MP3市场遭遇井喷,大幅降价。2005年, MP3工厂大量关闭的"死亡"阴云笼罩在 MP3市场的上空。

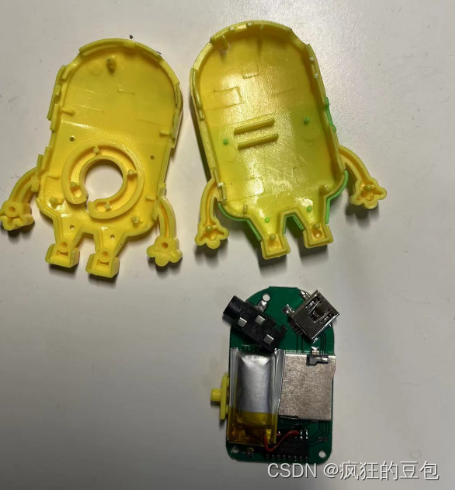

如今再看到MP3播放器，只想拆开看看，是一个小黄人造型的MP3，内部结构如下，核心器件就是一块单片机，接下来我就萌生了一个大胆的想法，能否破解这个结构，换句话说我能否自己组装一个MP3呢？

该MP3播放器包含一个电源、一个单片机、一个TF/SD卡槽、一个耳机插孔和一个USB充电口。

MP3核心部件 —— 芯片

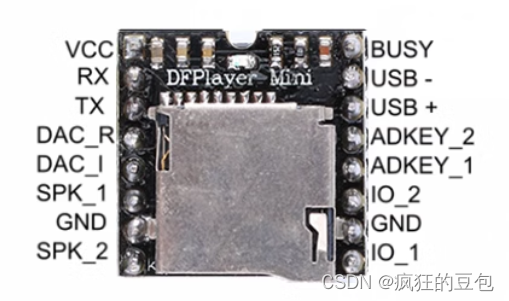

DFPlayer Mini是一款小巧且价格低廉的MP3模块，可以直接接驳扬声器。模块配合供电电池、扬声器、按键可以单独使用，也可以通过串口控制，作为UNO或者是任何有串口的单片机的一个模块。模块本身完美的集成了MP3、WAV、WMA的硬解码。同时软件支持TF卡驱动，支持FAT16、FAT32文件系统。通过简单的串口指令即可完成播放指定的音乐，以及如何播放音乐等功能，无需繁琐的底层操作，使用方便，稳定可靠。

考虑节约时间，直接采用该MP3模块，同时也可支持TF/SD卡，这样可以很快速的扩展，对于以下每个接口的使用，直接在某宝或某多多上搜索。

MP3 —— 扬声器

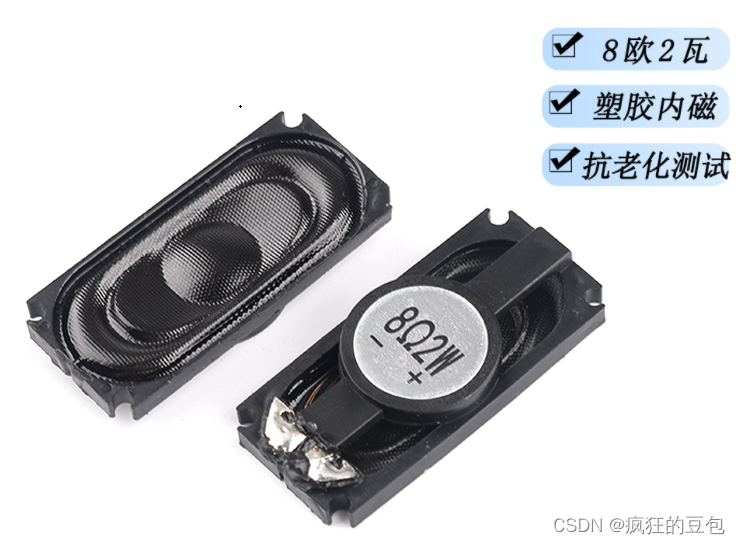

这个MP3模块可接耳机或扬声器，考虑到耳机听久了，不舒服甚至影响健康，所以我选用扬声器，低于3W。

MP3 —— 按键

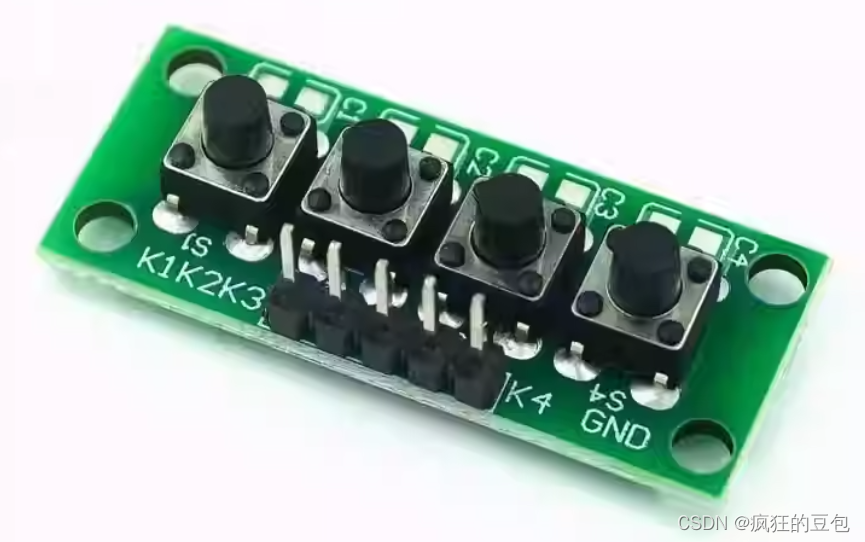

注意该MP3模块需要使用IO1或IO2口来触发播放，故此必须接入按键。

MP3 —— 电源

电源采用USB接口，使用USB线的电源线和接地线来对接该MP3模块。

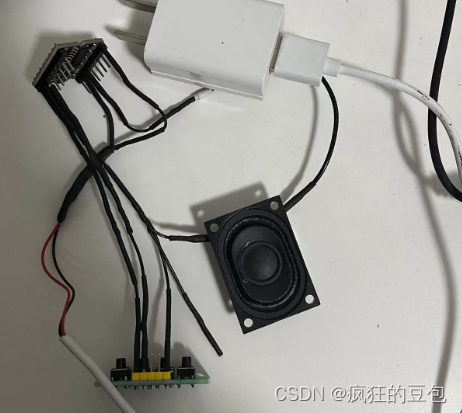

成品如下
