7688/7628的GPIO一共有47个，GPIO0-GPIO46，这些GPIO有复用的功能，按功能模块进行配置，比如I2C有两根线，将其设置为GPIO模式，则两根就都是GPIO模式了，不可为别的功能。

一般有两种方法配置

1.通过寄存器进行配置

下面的使用前提不要被DTS或者驱动什么占用，如switch芯片的network配置

功能的定义由两个地址寄存器。

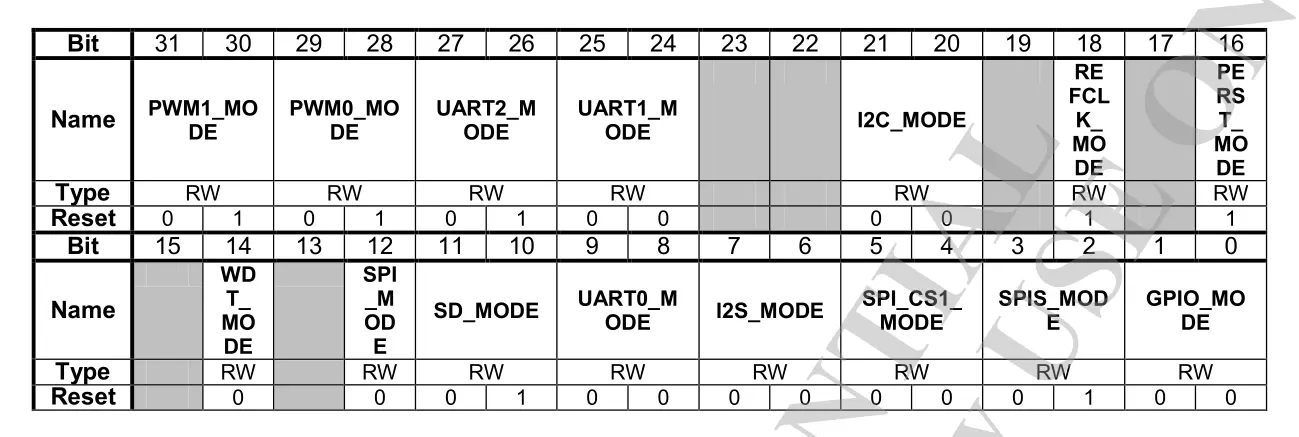

GPIO1_MODE = 0x10000060

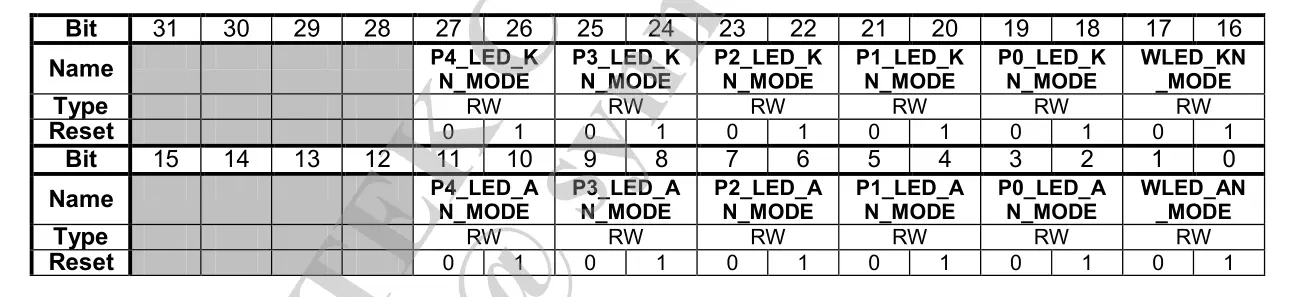

GPIO2_MODE = 0x10000064

可以看到两个寄存器覆盖了所有的复用引脚，举个例子，如要将GPIO0/1
