草图是三维建模的起点,是二维与三维之间的纽带,是参数化建模的基础。
CrownCAD,基于自主几何约束求解器DCS及几何建模引擎DGM,配以简洁友好的UI界面,协助用户快速完成草图绘制。

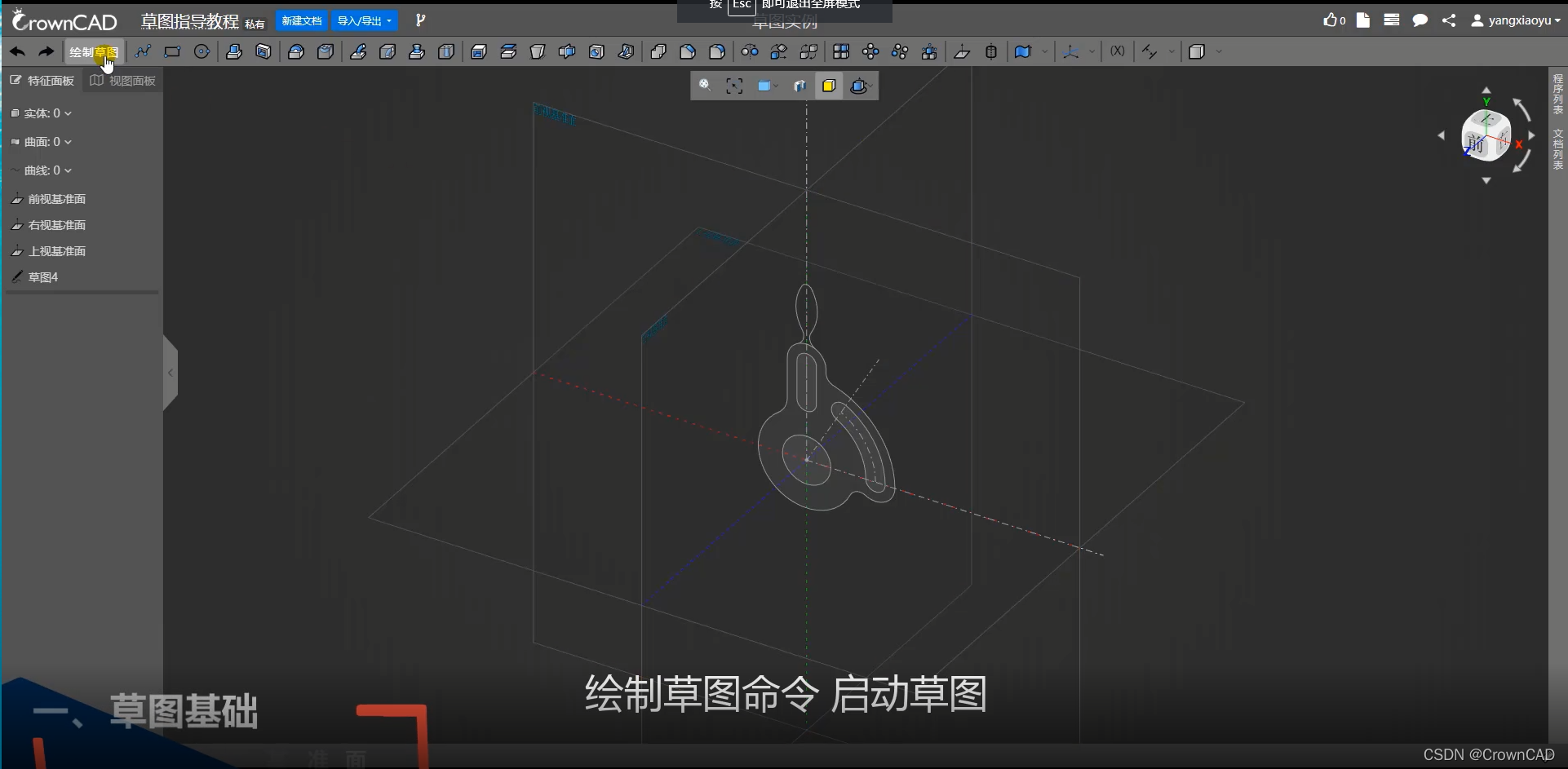

启动草图,进入草图绘制界面。
单击工具栏中的“绘制草图”按钮,选择基准面或任一平面即可启动草图。
绘制模块,提供多种绘制命令,快速实现草图基础几何造型。
提供“点、折线、矩形、圆”等基础几何造型命令,可快速绘制出简单造型。

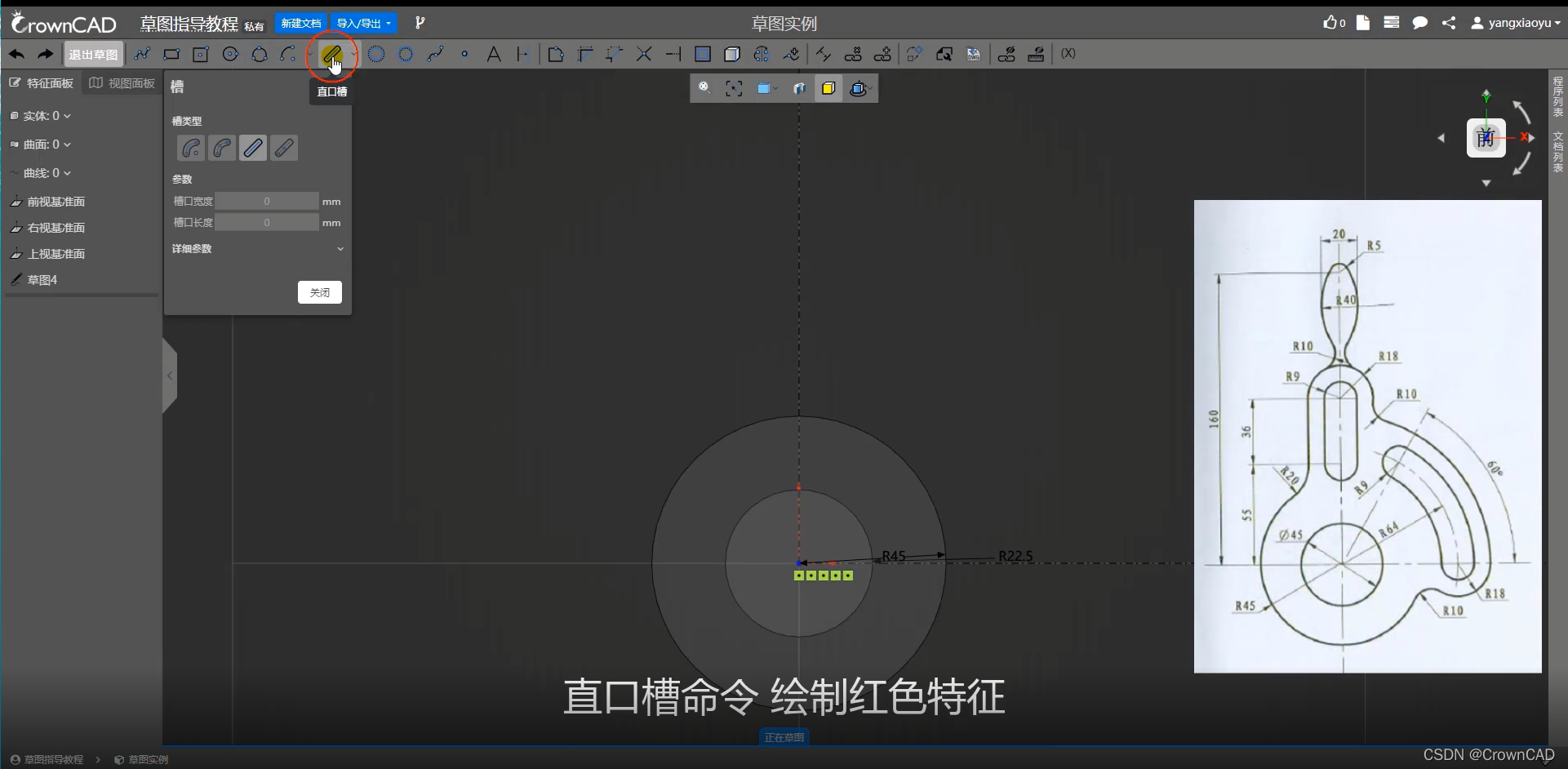

提供“槽、多边形、样条曲线”等组合造型命令。
约束模块,根据不同类型的几何元素自动判断可添加的几何约束关系。
“尺寸约束”命令可快速添加角度、长度、距离等数值约束。
“添加约束”命令可根据选择的不同元素,提供相切、重合、垂直、平行、穿透、共线等几何约束关系。
编辑模块,提供多种编辑类命令,快速实现基础几何造型的变化。
“圆角、倒角、裁剪”等命令可快速实现对几何元素的修改。
“偏移、镜像、转换边界”等命令快速创建相似几何造型。
辅助功能,快速实现草图检查、显隐等。
“检查草图”快速定位草图错误,检查草图中的断点、重复元素。
“显隐尺寸/约束、删除约束”等命令,便于草图中约束、过约束、无解约束的快速查找。 欢迎使用
若您在应用中需了解功能的详细说明,可查阅帮助文档,CrownCAD客服将及时答复您提出的任何问题或建议。
