欧姆电阻测量原理

1.欧姆测量原理

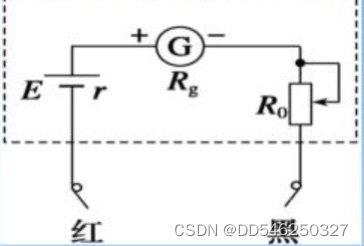

    用一节干电池，电动势为E，内阻为r和一个满偏电流为Ig内阻为Rg的电流表以及一个滑动变阻器R0（调零电阻）串联起来，就构成了一个可以测量电阻的欧姆表。

Ig=E/(r+Rg+R0)
标定：通过保持R0的值不变，在红、黑两只表笔间接入标准电阻进行标定刻度。
满偏电流：仪表内可以通过的最大允许电流。
此时通过保持R0的值不变，在红黑两表笔间接入待测量电阻Rx就行。
Rx=E/I-（r+Rg+R0）

2.四线电阻测量

    传统的电阻测量在导线自身电阻比较大时测量误差比较大，因此引入四线电阻测量。

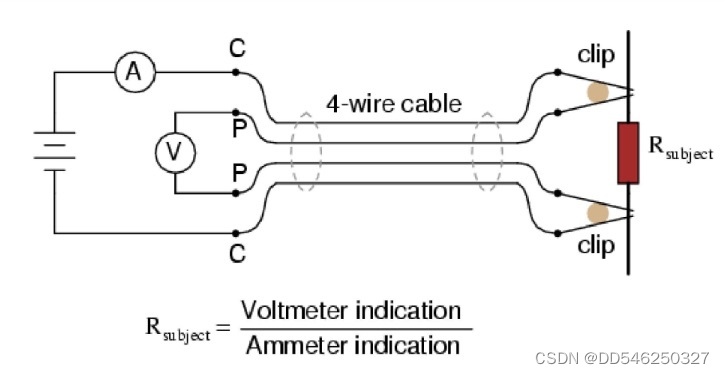

    测量图
