晶振在电子电路中扮演“发动机”

我们常把晶振比喻为数字电路的心脏，这是因为，数字电路的所有工作都离不开时钟信号，晶振直接控制着整个系统，若晶振不运作那么整个系统也就瘫痪了，所以晶振是决定了数字电路开始工作的先决条件。

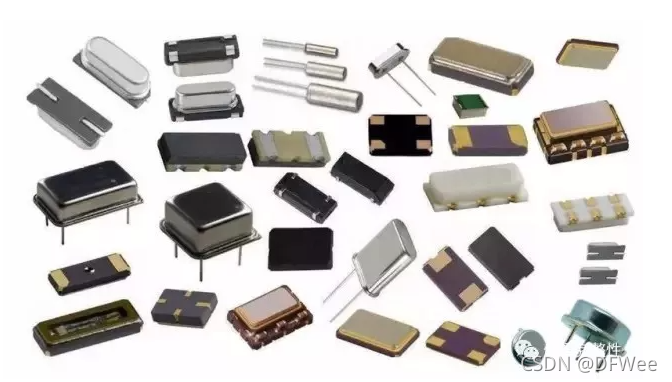

我们常说的晶振，是石英晶体振荡器和石英晶体谐振器两种，他们都是利用石英晶体的压电效应制作而成。在石英晶体的两个电极上施加电场会使晶体产生机械变形，反之，如果在晶体两侧施加机械压力就会在晶体上产生电场。并且，这两种现象是可逆的。利用这种特性，在晶体的两侧施加交变电压，晶片就会产生机械振动，同时产生交变电场。这种震动和电场一般都很小，但是在某个特定频率下，振幅会明显加大，这就是压电谐振，类似于我们常见到的LC回路谐振。

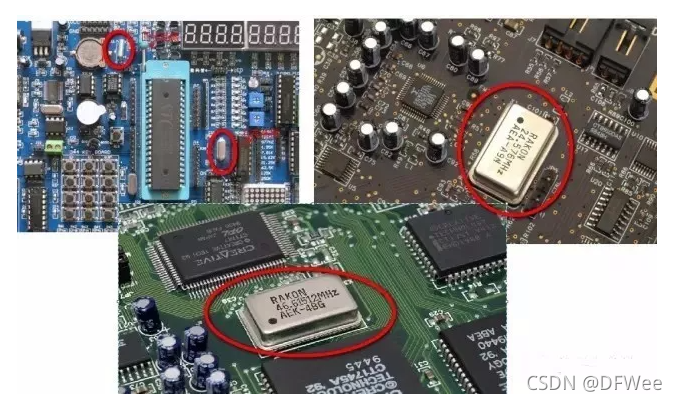

作为数字电路中的心脏，晶振在智能产品中是如何发挥作用的呢？以智能家居如空调、窗帘、安防、监控等产品来说，都需要无线传输模块，它们通过蓝牙、WIFI或ZIGBEE等协议，将模块从一端发到另一端，或直接通过手机控制，而晶振就是无线模块里的核心元件，影响着整系统的稳定性，所以选择好系统使用的晶振，决定了数字电路的成败。



由于晶振在数字电路中的重要性，在使用和设计的时候我们需要小心处理：

1、晶振内部存在石英晶体，受到外部撞击或跌落时易造成石英晶体断裂破损，进而造成晶振不起振，所以在设计电路时要考虑晶振的可靠安装，其位置尽量不要靠近板边、设备外壳等。

2、在手工焊接或机器焊接时，要注意焊接温度。晶振对温度比较敏感，焊接时温度不能过高，并且加热时间尽量短｡

合理的晶振布局可以抑制系统辐射干扰

一、问题描述

该产品为野外摄像机，内分核心控制板、sensor 板、摄像头、SD 存储卡和电池五部分组成，外壳为塑胶壳，小板仅有两个接口：DC5V 外接电源接口和数据传输的USB 接口。经过辐射测试发现有33MHz 左右的谐波杂讯辐射问题。

原始测试数据如下：



二、分析问题

    该产品外壳结构塑胶外壳，是非屏蔽材料，整机测试只有电源线和USB 线引出壳体，难道干扰频点是由电源线和USB 线辐射出来的吗？故分别作了一下几步测试：

    ( 1 ) 仅在电源线上加磁环，测试结果：改善不明显；

    ( 2 ) 仅在USB 线上加磁环，测试结果：改善仍然不明显；

    ( 3 ) 在USB 线和电源线都加磁环，测试结果：改善较明显，干扰频点整体有所下降。

    从上可得，干扰频点是从两个接口带出来的，并非是电源接口或USB 接口的问题，而是内部干扰频点耦合到这两个接口所导致的，仅屏蔽某一接口不能解决问题。

    经过近场量测发现，干扰频点来之于核心控制板的一个32.768KHz 的晶振，产生很强的空间辐射，使得周围的走线和GND 都耦合了32
