DX12 快速教程(7) —— 渲染火柴盒

---

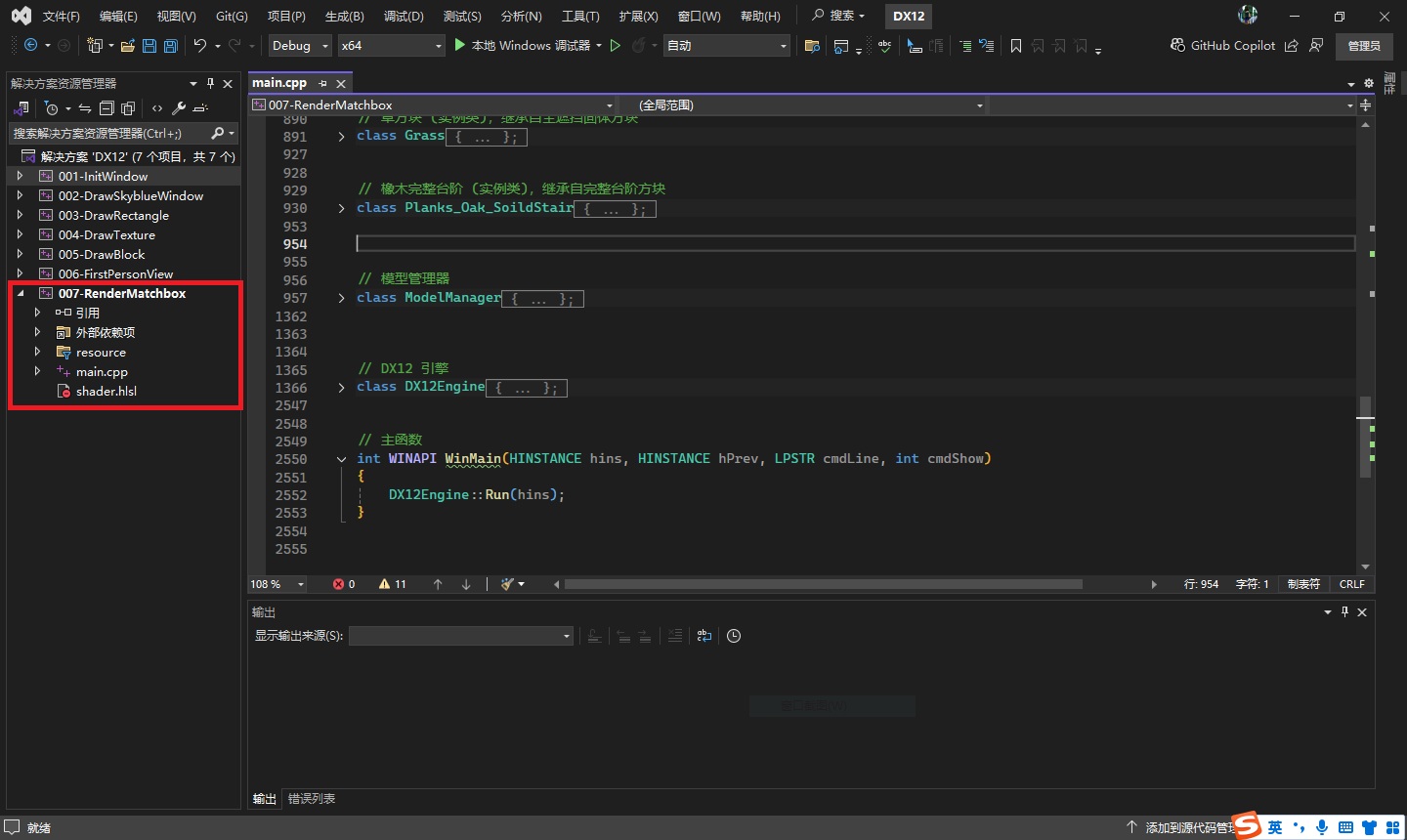

新建项目 “007-RenderMatchBox”

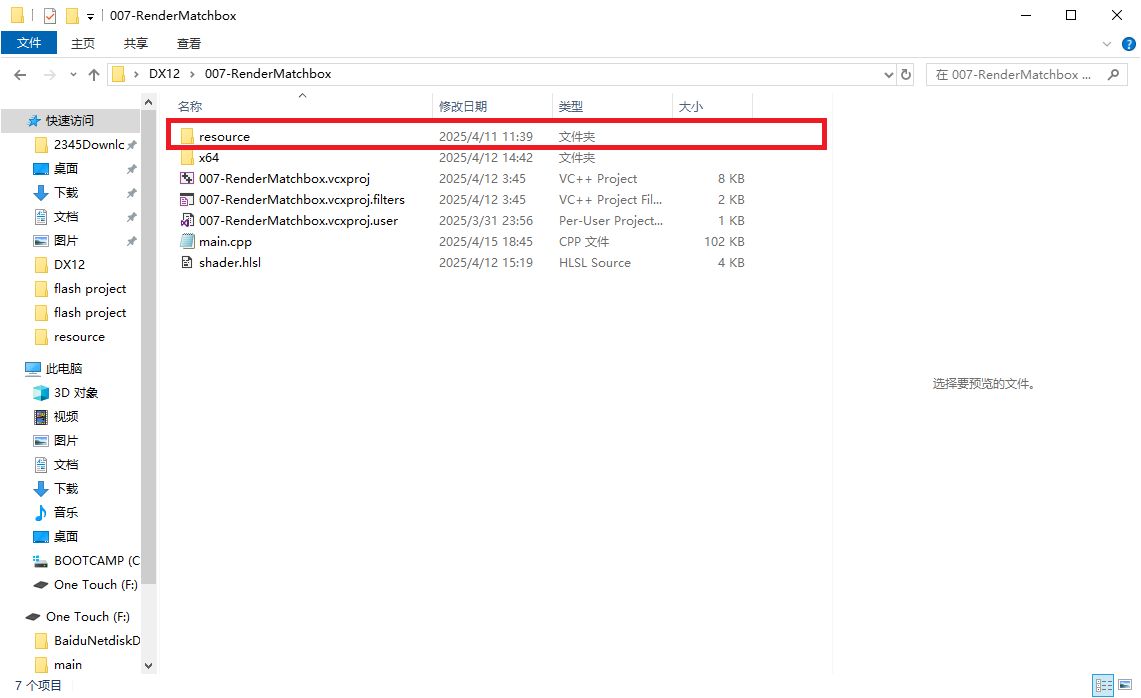

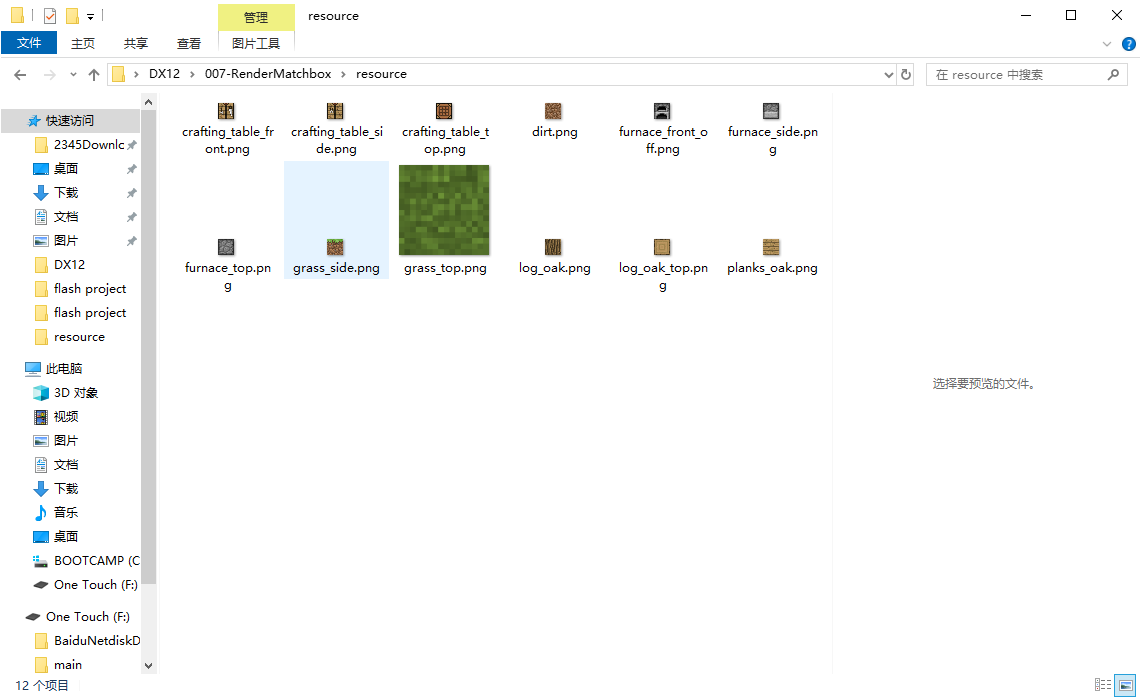

在项目文件夹下新建一个叫 “resource” 的文件夹，解压纹理压缩包 “007-RenderMatchBox.zip” 到文件夹里：

如果读者需要找项目源代码 (文件夹下项目源代码是 “DX12 项目源代码 (xx.xx.xx 更新).zip”)，也可以点击下方的链接，我们之后更新代码，都会发布到下面这个链接中：
纹理压缩包地址：https://wwek.lanzoue.com/b002uxwd3a 密码：dgaf

画方块

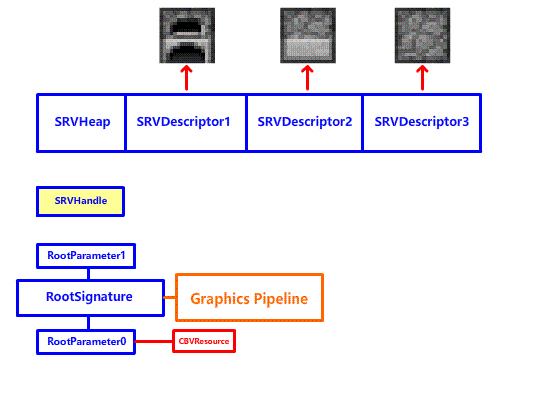

如何让方块画上不同的纹理: SRVHandle

如果要画不同的纹理，只需要更改对应的 SRV_GPUHandle，让 GPUHandle 指向 Heap 上不同的 SRV 描述符，然后执行 SetGraphicsRootDescriptorTable 改变根参数绑定的描述符，再记录一次 DrawCall 就行：

// 渲染上面
SRV_GPUHandle += SRVDescriptorSize;
pCommandList->SetGraphicsRootDescriptorTable(1, SRV_GPUHandle);
pCommandList->DrawIndexedInstanced(6, 1, 24, 0, 0);

// 渲染下面
SRV_GPUHandle += SRVDescriptorSize;
pCommandList->SetGraphicsRootDescriptorTable(1, SRV_GPUHandle);
pCommandList->DrawIndexedInstanced(6, 1, 30, 0, 0);

// 渲染左右正背面
SRV_GPUHandle += SRVDescriptorSize;
pCommandList->SetGraphicsRootDescriptorTable(1, SRV_GPUHandle);
pCommandList->DrawIndexedInstanced(24, 1, 0, 0, 0);

顺带一提，在描述符堆创建完成时，堆上 CPU 和 GPU 描述符的地址就已经确定了，只要描述符堆没有释放重建，那么这些描述符的 CPU 与 GPU 地址就不会发生改变，而且是一一对应的。利用这一性质，下文我们创建纹理，绑定到每个模型上时，直接将对应的 GPUHandle 传递给模型存储，这样就不用再麻烦地进行 SRV_GPUHandle += SRVDescriptorSize 从头获取起始句柄，一个一个偏移了，加速渲染。

万物起源：Model 模型类 (抽象层)

涉及到 3D 的领域都会出现很多奇形怪状，大小不一，材质多样的 3D 模型，例如人物模型，动物模型，武器模型，机械模型等等，方块也属于模型。将来我们画的可不只是方块，还有球体，柱体，甚至更复杂的人物模型。

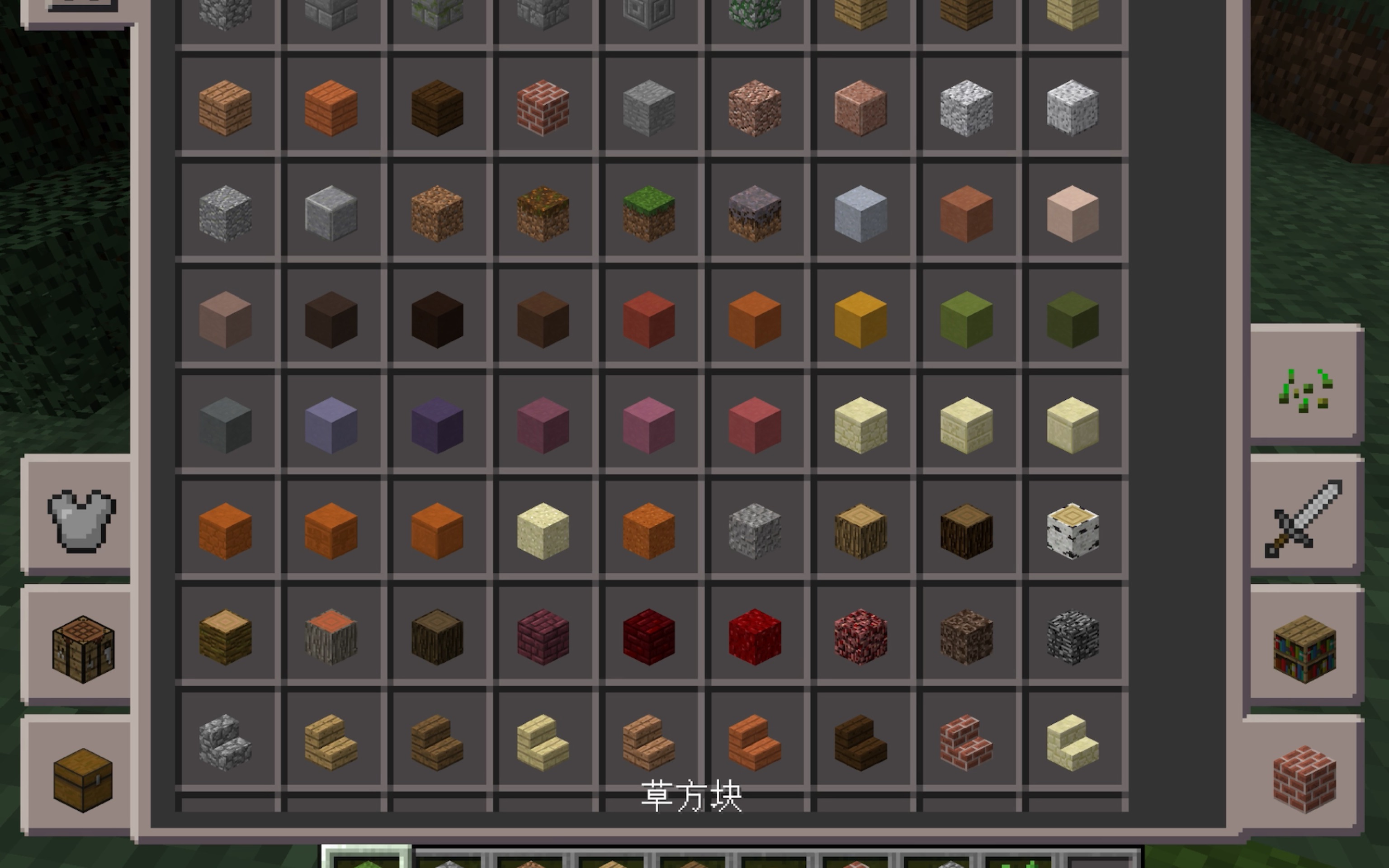

万事开头难，MC 有各种各样的方块，光靠一个 class 是没办法统一绘制的，难道我们需要一个一个麻烦地绘制吗？有没有一种方法能通用地表示方块？不用着急，我们可以利用 Abstract Class 抽象类，先设计一个通用的抽象类 Model 模型类 ，再设计派生类实现 Model 的抽象方法，这样就方便对方块进行拓展与复用了：

// 顶点
struct VERTEX
{
	XMFLOAT4 position;			// 顶点在模型坐标系的坐标
	XMFLOAT2 texcoordUV;		// 顶点纹理 UV 坐标
};


// 模型类，这是个抽象类，有两个纯虚函数，派生类需要实现下面两个纯虚函数才能创建实例
class Model
{
protected:	// 保护项，仅在自身和派生类可见

	XMMATRIX ModelMatrix = XMMatrixIdentity();			// 模型矩阵，模型空间 -> 世界空间

	ComPtr<ID3D12Resource> m_VertexResource;			// D3D12 顶点资源
	ComPtr<ID3D12Resource> m_ModelMatrixResource;		// D3D12 模型矩阵资源
	ComPtr<ID3D12Resource> m_IndexResource;				// D3D12 索引资源

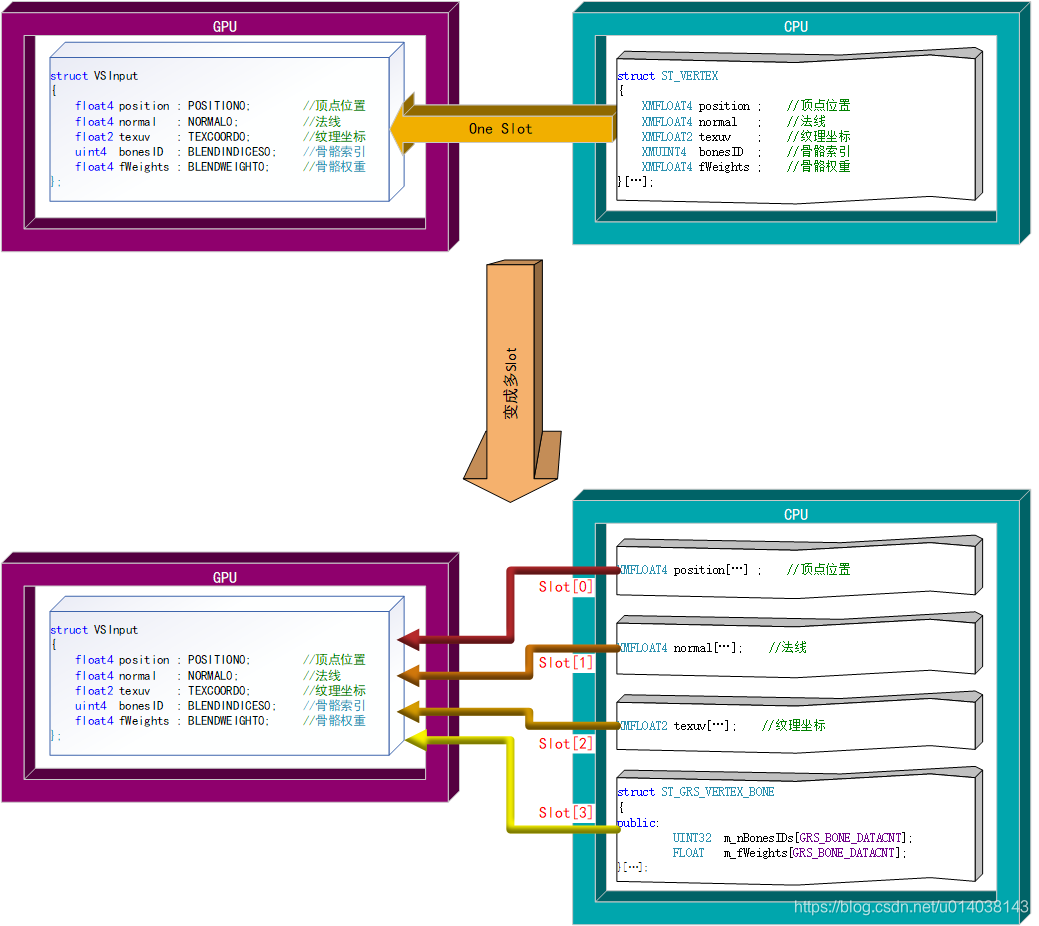

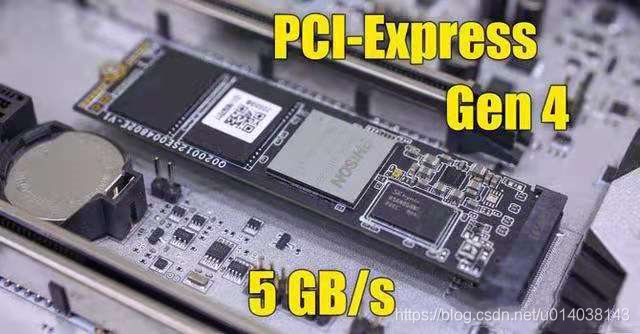

	// 每个模型的 VBV 顶点信息描述符数组，数组每个元素占用一个输入槽，多槽输入可以加速 CPU-GPU 的传递
	// VertexBufferView[0] 描述每个顶点的顶点信息 (position 位置，texcoordUV 纹理 UV 坐标)
	// VertexBufferView[1] 描述每个顶点对应的模型矩阵，模型矩阵会在 IA 阶段拆分成四个行向量进行输入，之后在 VS 阶段重新组装成矩阵
	D3D12_VERTEX_BUFFER_VIEW VertexBufferView[2] = {};

	// 每个模型的 IBV 顶点索引描述符，一个模型只有一个索引描述符
	D3D12_INDEX_BUFFER_VIEW IndexBufferView = {};

	// 纹理名 - GPU 句柄映射表，用于索引纹理，设置根参数
	std::unordered_map<std::string, D3D12_GPU_DESCRIPTOR_HANDLE> Texture_GPUHandle_Map;

	// 添加新纹理 (key) 到映射表，对应的 GPUHandle 先设置为 nullptr，仅限派生类可用，对外不公开
	void AppendTextureKey(std::string&& TextureName)
	{
		Texture_GPUHandle_Map[TextureName] = {};
	}

public:		// 公共项，全局均可见

	// 类外获取模型需要的纹理，返回映射表的只读引用
	const std::unordered_map<std::string, D3D12_GPU_DESCRIPTOR_HANDLE>& RequestForTextureMap()
	{
		return Texture_GPUHandle_Map;
	}

	// 模型获取类外已经创建纹理 SRV 描述符的 SRVHandle
	void SetTextureGPUHandle(std::string TextureName, D3D12_GPU_DESCRIPTOR_HANDLE GPUHandle)
	{
		Texture_GPUHandle_Map[TextureName] = GPUHandle;
	}

	// 获取模型矩阵
	XMMATRIX GetModelMatrix()
	{
		return ModelMatrix;
	}

	// 设置模型矩阵
	void SetModelMatrix(XMMATRIX Matrix)
	{
		ModelMatrix = Matrix;
	}

	// 创建资源与描述符，这个是纯虚函数，实例类需要实现
	virtual void CreateResourceAndDescriptor(ComPtr<ID3D12Device4>& pD3D12Device) = 0;

	// 绘制模型，这个也是纯虚函数，实例类需要实现
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) = 0;

};

注意看这两个函数：

	// 创建资源与描述符，这个是纯虚函数，实例类需要实现
	virtual void CreateResourceAndDescriptor(ComPtr<ID3D12Device4>& pD3D12Device) = 0;

	// 绘制模型，这个也是纯虚函数，实例类需要实现
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) = 0;

这两个函数叫 Abstract Function 抽象函数 (也叫 Pure Virtual Function 纯虚函数)，表示派生类拥有、需要实现的共用方法，这两个抽象函数不能在模型类定义，是需要我们在派生类手动实现的。Model 类拥有两个抽象函数，所以 Model 类不能被实例化 (不能用 new 创建，不能调用构造函数)，这种类我们叫 Abstract Class 抽象类。。

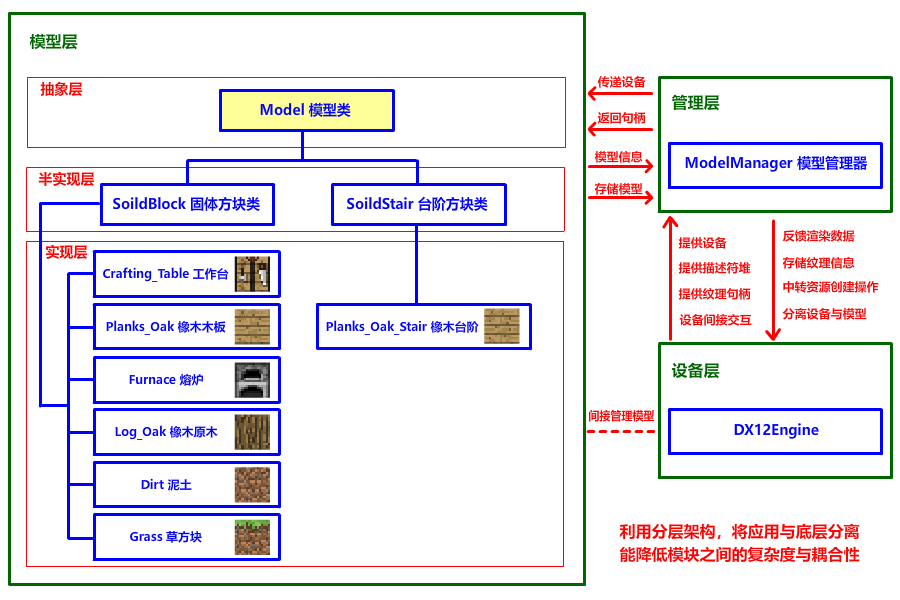

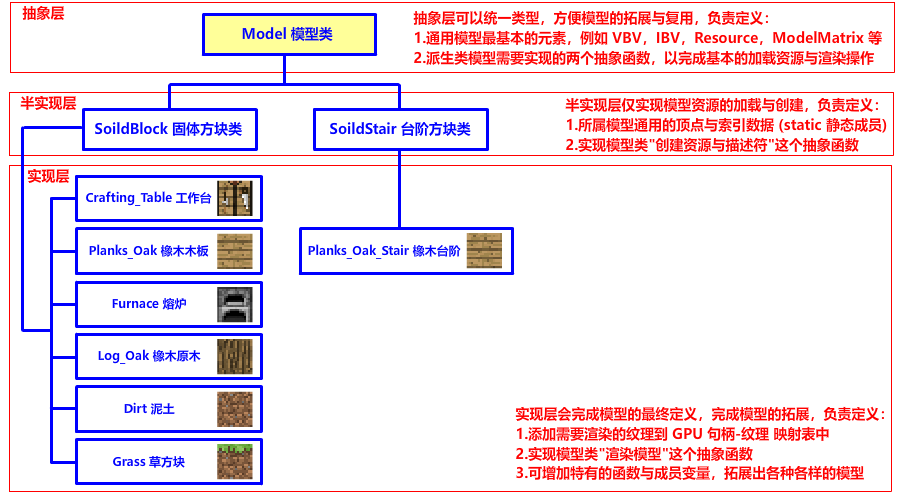

利用抽象类，我们就能表示一个模型了，不管模型长什么样。所以 Model 属于第一层：抽象层。

中流砥柱：SoildBlock, SoildStair (半实现层)

观察上图，很多方块的顶点信息和顶点索引是相同的，为了节省内存资源，我们可以写两个类 SoildBlock (固体方块类)、SoildStair (台阶方块类) 来继承 Model 类，添加两个静态成员 VertexArray、IndexArray，这样很多方块就能共用顶点，不用重复创建了。

我们还可以实现上文 Model 类的抽象方法 CreateResourceAndDescriptor 来创建顶点、索引资源与 VertexBufferView，IndexBufferView 这些描述符：

// 全遮挡固体方块类 (抽象类)，继承自模型类，只定义 CreateResourceAndDescriptor 这个函数，DrawModel 仍然需要派生类实现
class SoildBlock : public Model
{
protected:	// 保护项，仅在自身和派生类可见

	// CPU 高速缓存上的顶点信息数组 (静态成员，属于类，不属于类实例对象，只初始化一次)
	// 注意 DirectX 使用的是左手坐标系，写顶点信息时，请比一比你的左手！
	inline static VERTEX VertexArray[24] =
	{
		// 正面
		{{0,1,0,1},{0,0}},
		{{1,1,0,1},{1,0}},
		{{1,0,0,1},{1,1}},
		{{0,0,0,1},{0,1}},

		// 背面
		{{1,1,1,1},{0,0}},
		{{0,1,1,1},{1,0}},
		{{0,0,1,1},{1,1}},
		{{1,0,1,1},{0,1}},

		// 左面
		{{0,1,1,1},{0,0}},
		{{0,1,0,1},{1,0}},
		{{0,0,0,1},{1,1}},
		{{0,0,1,1},{0,1}},

		// 右面
		{{1,1,0,1},{0,0}},
		{{1,1,1,1},{1,0}},
		{{1,0,1,1},{1,1}},
		{{1,0,0,1},{0,1}},

		// 上面
		{{0,1,1,1},{0,0}},
		{{1,1,1,1},{1,0}},
		{{1,1,0,1},{1,1}},
		{{0,1,0,1},{0,1}},

		// 下面
		{{0,0,0,1},{0,0}},
		{{1,0,0,1},{1,0}},
		{{1,0,1,1},{1,1}},
		{{0,0,1,1},{0,1}}
	};

	// 顶点索引数组 (静态成员，属于类，不属于类实例对象，只初始化一次)
	// 注意这里的 UINT == UINT32，后面填的格式 (步长) 必须是 DXGI_FORMAT_R32_UINT，否则会出错
	inline static UINT IndexArray[36] =
	{
		// 正面
		0,1,2,0,2,3,
		// 背面
		4,5,6,4,6,7,
		// 左面
		8,9,10,8,10,11,
		// 右面
		12,13,14,12,14,15,
		// 上面
		16,17,18,16,18,19,
		// 下面
		20,21,22,20,22,23
	};


public:		// 公共项，全局均可见

	// 创建资源与描述符，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void CreateResourceAndDescriptor(ComPtr<ID3D12Device4>& pD3D12Device) override
	{
		// 临时设置 XMFLOAT4X4 类型的模型矩阵，XMFLOAT4X4 擅长存储与传递，XMMATRIX 擅长并行运算
		XMFLOAT4X4 _temp_ModelMatrix = {};
		XMStoreFloat4x4(&_temp_ModelMatrix, ModelMatrix);

		// 用于批量复制模型矩阵的 vector，vector 的底层是一块连续内存，memcpy 复制连续内存有 CPU 优化，能快很多
		std::vector<XMFLOAT4X4> _temp_ModelMatrixGroup;
		// 批量填充 ModelMatrix 到 ModelMatrixGroup
		_temp_ModelMatrixGroup.assign(24, _temp_ModelMatrix);


		// 用于创建上传堆资源的 D3D12Resource 信息结构体，这个结构体可复用
		D3D12_RESOURCE_DESC UploadResourceDesc = {};
		UploadResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;		// 上传堆资源类型都是 BUFFER 缓冲
		UploadResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;			// row_major 行主序，上传堆资源都是按行存储的
		UploadResourceDesc.Height = 1;										// 上传堆资源高度都是 1 (线性存储)
		UploadResourceDesc.Format = DXGI_FORMAT_UNKNOWN;					// 上传堆资源都是 DXGI_FORMAT_UNKNOWN
		UploadResourceDesc.MipLevels = 1;									// 上传堆资源没有 Mipmap，所以都设 1
		UploadResourceDesc.DepthOrArraySize = 1;							// 上传堆资源都设 1
		UploadResourceDesc.SampleDesc.Count = 1;							// 采样次数，上传堆资源都设 1
		UploadResourceDesc.SampleDesc.Quality = 0;							// 采样质量，上传堆资源都设 0

		// 上传堆属性
		D3D12_HEAP_PROPERTIES HeapProperties = { D3D12_HEAP_TYPE_UPLOAD };

		// 创建 VertexResource
		UploadResourceDesc.Width = 24 * sizeof(VERTEX);		// 宽度就是 VertexGroup 总元素大小

		// 以隐式堆方式创建资源，好处是简单方便，坏处是隐式堆由操作系统全权管理，开发者无法手动管理隐式堆的属性和生命周期
		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_VertexResource));

		// 创建 ModelMatrix
		UploadResourceDesc.Width = 24 * sizeof(XMFLOAT4X4);

		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_ModelMatrixResource));

		// 创建 IndexResource
		UploadResourceDesc.Width = 36 * sizeof(XMFLOAT4X4);

		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_IndexResource));


		// 将数据进行转移: CPU 高速缓存 -> CPU 共享内存

		BYTE* TransmitPointer = nullptr;	// 用于传递数据的指针

		// 映射资源，获取 D3D12 资源的地址，同时 D3D12 资源开放写权限
		m_VertexResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		// 用 memcpy 将数据复制到 D3D12 资源
		memcpy(TransmitPointer, VertexArray, 24 * sizeof(VERTEX));
		// 关闭映射，资源只写，这样静态资源读取效率会快很多，动态资源无需关闭映射
		m_VertexResource->Unmap(0, nullptr);


		m_ModelMatrixResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		memcpy(TransmitPointer, &_temp_ModelMatrixGroup[0], 24 * sizeof(XMFLOAT4X4));
		m_ModelMatrixResource->Unmap(0, nullptr);


		m_IndexResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		memcpy(TransmitPointer, IndexArray, 36 * sizeof(UINT));
		m_IndexResource->Unmap(0, nullptr);


		// 创建完所有资源，就可以填写 VBV 和 IBV 描述符了

		// VBV[0]: 描述顶点位置与纹理 UV 坐标，占据第 0 号输入槽
		VertexBufferView[0].BufferLocation = m_VertexResource->GetGPUVirtualAddress();		// D3D12 资源地址
		VertexBufferView[0].SizeInBytes = 24 * sizeof(VERTEX);								// D3D12 资源总大小
		VertexBufferView[0].StrideInBytes = sizeof(VERTEX);									// D3D12 资源单个元素的大小 (步长)

		// VBV[1]: 描述顶点的模型矩阵，占据第 1 号输入槽
		VertexBufferView[1].BufferLocation = m_ModelMatrixResource->GetGPUVirtualAddress();	// D3D12 资源地址
		VertexBufferView[1].SizeInBytes = 24 * sizeof(XMFLOAT4X4);							// D3D12 资源总大小
		VertexBufferView[1].StrideInBytes = sizeof(XMFLOAT4X4);								// D3D12 资源单个元素的大小 (步长)

		// IBV: 描述顶点的索引
		IndexBufferView.BufferLocation = m_IndexResource->GetGPUVirtualAddress();			// D3D12 资源地址
		IndexBufferView.SizeInBytes = 36 * sizeof(UINT);									// D3D12 资源总大小
		IndexBufferView.Format = DXGI_FORMAT_R32_UINT;										// D3D12 资源单个元素的大小 (步长)
	}
};


// 台阶方块类 (抽象类)，继承自模型类，只定义 CreateResourceAndDescriptor 这个函数，DrawModel 仍然需要派生类实现
class SoildStair : public Model
{
protected:	// 保护项，仅在自身和派生类可见

	// CPU 高速缓存上的顶点信息数组 (静态成员，属于类，不属于类实例对象，只初始化一次)
	// 注意 DirectX 使用的是左手坐标系，写顶点信息时，请比一比你的左手！
	inline static VERTEX VertexArray[40] =
	{
		// 台阶底面
		{{0,0,0,1},{0,0}},
		{{1,0,0,1},{1,0}},
		{{1,0,1,1},{1,1}},
		{{0,0,1,1},{0,1}},

		// 台阶背面
		{{1,1,1,1},{0,0}},
		{{0,1,1,1},{1,0}},
		{{0,0,1,1},{1,1}},
		{{1,0,1,1},{0,1}},

		// 台阶正面
		{{0,0.5,0,1},{0,0.5}},
		{{1,0.5,0,1},{1,0.5}},
		{{1,0,0,1},{1,1}},
		{{0,0,0,1},{0,1}},

		{{0,1,0.5,1},{0,0}},
		{{1,1,0.5,1},{1,0}},
		{{1,0.5,0.5,1},{1,0.5}},
		{{0,0.5,0.5,1},{0,0.5}},

		// 台阶顶面
		{{0,0.5,0.5,1},{0,0.5}},
		{{1,0.5,0.5,1},{1,0.5}},
		{{1,0.5,0,1},{1,1}},
		{{0,0.5,0,1},{0,1}},

		{{0,1,1,1},{0,0}},
		{{1,1,1,1},{1,0}},
		{{1,1,0.5,1},{1,0.5}},
		{{0,1,0.5,1},{0,0.5}},

		// 台阶左面
		{{0,1,1,1},{0,0}},
		{{0,1,0.5,1},{0.5,0}},
		{{0,0,0.5,1},{0.5,1}},
		{{0,0,1,1},{0,1}},

		{{0,0.5,0.5,1},{0.5,0.5}},
		{{0,0.5,0,1},{1,0.5}},
		{{0,0,0,1},{1,1}},
		{{0,0,0.5,1},{0.5,1}},

		// 台阶右面
		{{1,1,0.5,1},{0.5,0}},
		{{1,1,1,1},{1,0}},
		{{1,0,1,1},{1,1}},
		{{1,0,0.5,1},{0.5,1}},

		{{1,0.5,0,1},{0,0.5}},
		{{1,0.5,0.5,1},{0.5,0.5}},
		{{1,0,0.5,1},{0.5,1}},
		{{1,0,0,1},{0,1}}
	};

	// 顶点索引数组 (静态成员，属于类，不属于类实例对象，只初始化一次)
	// 注意这里的 UINT == UINT32，后面填的格式 (步长) 必须是 DXGI_FORMAT_R32_UINT，否则会出错
	inline static UINT IndexArray[60] =
	{
		// 台阶底面
		0,1,2,0,2,3,
		// 台阶背面
		4,5,6,4,6,7,
		// 台阶正面
		8,9,10,8,10,11,
		12,13,14,12,14,15,
		// 台阶顶面
		16,17,18,16,18,19,
		20,21,22,20,22,23,
		// 台阶左面
		24,25,26,24,26,27,
		28,29,30,28,30,31,
		// 台阶右面
		32,33,34,32,34,35,
		36,37,38,36,38,39
	};


public:		// 公共项，全局均可见

	// 创建资源与描述符，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void CreateResourceAndDescriptor(ComPtr<ID3D12Device4>& pD3D12Device) override
	{
		// 临时设置 XMFLOAT4X4 类型的模型矩阵，XMFLOAT4X4 擅长存储与传递，XMMATRIX 擅长并行运算
		XMFLOAT4X4 _temp_ModelMatrix = {};
		XMStoreFloat4x4(&_temp_ModelMatrix, ModelMatrix);

		// 用于批量复制模型矩阵的 vector，vector 的底层是一块连续内存，memcpy 复制连续内存有 CPU 优化，能快很多
		std::vector<XMFLOAT4X4> _temp_ModelMatrixGroup;
		// 批量填充 ModelMatrix 到 ModelMatrixGroup
		_temp_ModelMatrixGroup.assign(40, _temp_ModelMatrix);


		// 用于创建上传堆资源的 D3D12Resource 信息结构体，这个结构体可复用
		D3D12_RESOURCE_DESC UploadResourceDesc = {};
		UploadResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;		// 上传堆资源类型都是 BUFFER 缓冲
		UploadResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;			// row_major 行主序，上传堆资源都是按行存储的
		UploadResourceDesc.Height = 1;										// 上传堆资源高度都是 1 (线性存储)
		UploadResourceDesc.Format = DXGI_FORMAT_UNKNOWN;					// 上传堆资源都是 DXGI_FORMAT_UNKNOWN
		UploadResourceDesc.MipLevels = 1;									// 上传堆资源没有 Mipmap，所以都设 1
		UploadResourceDesc.DepthOrArraySize = 1;							// 上传堆资源都设 1
		UploadResourceDesc.SampleDesc.Count = 1;							// 采样次数，上传堆资源都设 1
		UploadResourceDesc.SampleDesc.Quality = 0;							// 采样质量，上传堆资源都设 0

		// 上传堆属性
		D3D12_HEAP_PROPERTIES HeapProperties = { D3D12_HEAP_TYPE_UPLOAD };

		// 创建 VertexResource
		UploadResourceDesc.Width = 40 * sizeof(VERTEX);		// 宽度就是 VertexGroup 总元素大小

		// 以隐式堆方式创建资源，好处是简单方便，坏处是隐式堆由操作系统全权管理，开发者无法手动管理隐式堆的属性和生命周期
		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_VertexResource));

		// 创建 ModelMatrix
		UploadResourceDesc.Width = 40 * sizeof(XMFLOAT4X4);

		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_ModelMatrixResource));

		// 创建 IndexResource
		UploadResourceDesc.Width = 60 * sizeof(XMFLOAT4X4);

		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_IndexResource));


		// 将数据进行转移: CPU 高速缓存 -> CPU 共享内存

		BYTE* TransmitPointer = nullptr;	// 用于传递数据的指针

		// 映射资源，获取 D3D12 资源的地址，同时 D3D12 资源开放写权限
		m_VertexResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		// 用 memcpy 将数据复制到 D3D12 资源
		memcpy(TransmitPointer, VertexArray, 40 * sizeof(VERTEX));
		// 关闭映射，资源只写，这样静态资源读取效率会快很多，动态资源无需关闭映射
		m_VertexResource->Unmap(0, nullptr);


		m_ModelMatrixResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		memcpy(TransmitPointer, &_temp_ModelMatrixGroup[0], 40 * sizeof(XMFLOAT4X4));
		m_ModelMatrixResource->Unmap(0, nullptr);


		m_IndexResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		memcpy(TransmitPointer, IndexArray, 60 * sizeof(UINT));
		m_IndexResource->Unmap(0, nullptr);


		// 创建完所有资源，就可以填写 VBV 和 IBV 描述符了

		// VBV[0]: 描述顶点位置与纹理 UV 坐标，占据第 0 号输入槽
		VertexBufferView[0].BufferLocation = m_VertexResource->GetGPUVirtualAddress();		// D3D12 资源地址
		VertexBufferView[0].SizeInBytes = 40 * sizeof(VERTEX);								// D3D12 资源总大小
		VertexBufferView[0].StrideInBytes = sizeof(VERTEX);									// D3D12 资源单个元素的大小 (步长)

		// VBV[1]: 描述顶点的模型矩阵，占据第 1 号输入槽
		VertexBufferView[1].BufferLocation = m_ModelMatrixResource->GetGPUVirtualAddress();	// D3D12 资源地址
		VertexBufferView[1].SizeInBytes = 40 * sizeof(XMFLOAT4X4);							// D3D12 资源总大小
		VertexBufferView[1].StrideInBytes = sizeof(XMFLOAT4X4);								// D3D12 资源单个元素的大小 (步长)

		// IBV: 描述顶点的索引
		IndexBufferView.BufferLocation = m_IndexResource->GetGPUVirtualAddress();			// D3D12 资源地址
		IndexBufferView.SizeInBytes = 60 * sizeof(UINT);									// D3D12 资源总大小
		IndexBufferView.Format = DXGI_FORMAT_R32_UINT;										// D3D12 资源单个元素的大小 (步长)
	}
};

可是它们仍然不能实例化，原因是还没实现 DrawModel 这个函数，为什么我们不在这两个类上实现这个函数呢？原因是不同的方块要画不同的纹理，需求不一，有的只需要画一个，有的需要画很多个，甚至有些还要实现附加功能。设计中间层并分离能降低类之间的耦合性，能让设计和使用变得简单，功能更好拓展。

SoildBlock 和 SoildStair 为方块定义了通用的顶点和索引数据，仅实现方块资源的加载，不实现方块的绘制，所以它们属于第二层：半实现层。

百川归海：各种实例方块类 (实现层)

最后，我们继承半实现层那两个类，在构造函数上用 AppendTextureKey 记录要渲染的纹理，实现 DrawModel 函数并进行拓展，就大功告成了：

// 泥土 (实例类)，继承自全遮挡固体方块
class Dirt : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Dirt()
	{
		this->AppendTextureKey("dirt");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["dirt"]);

		// Draw Call 渲染！
		pCommandList->DrawIndexedInstanced(36, 1, 0, 0, 0);
	}
};


// 橡木木板 (实例类)，继承自全遮挡固体方块
class Planks_Oak : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Planks_Oak()
	{
		this->AppendTextureKey("planks_oak");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["planks_oak"]);

		// Draw Call 渲染！
		pCommandList->DrawIndexedInstanced(36, 1, 0, 0, 0);
	}
};


// 熔炉 (实例类)，继承自全遮挡固体方块
class Furnace : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Furnace()
	{
		this->AppendTextureKey("furnace_front_off");
		this->AppendTextureKey("furnace_side");
		this->AppendTextureKey("furnace_top");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		// 要更换纹理，可以通过 SetGraphicsRootDescriptorTable 改变根参数绑定的 GPUHandle

		// 渲染上下面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["furnace_top"]);
		pCommandList->DrawIndexedInstanced(12, 1, 24, 0, 0);

		// 渲染左右背面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["furnace_side"]);
		pCommandList->DrawIndexedInstanced(18, 1, 6, 0, 0);

		// 渲染正面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["furnace_front_off"]);
		pCommandList->DrawIndexedInstanced(6, 1, 0, 0, 0);
	}
};


// 工作台 (实例类)，继承自全遮挡固体方块
class Crafting_Table : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Crafting_Table()
	{
		this->AppendTextureKey("crafting_table_front");
		this->AppendTextureKey("crafting_table_side");
		this->AppendTextureKey("crafting_table_top");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		// 要更换纹理，可以通过 SetGraphicsRootDescriptorTable 改变根参数绑定的 GPUHandle

		// 渲染上下面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["crafting_table_top"]);
		pCommandList->DrawIndexedInstanced(12, 1, 24, 0, 0);

		// 渲染左右背面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["crafting_table_side"]);
		pCommandList->DrawIndexedInstanced(18, 1, 6, 0, 0);

		// 渲染正面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["crafting_table_front"]);
		pCommandList->DrawIndexedInstanced(6, 1, 0, 0, 0);
	}
};


// 橡树原木 (实例类)，继承自全遮挡固体方块
class Log_Oak : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Log_Oak()
	{
		this->AppendTextureKey("log_oak");
		this->AppendTextureKey("log_oak_top");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		// 要更换纹理，可以通过 SetGraphicsRootDescriptorTable 改变根参数绑定的 GPUHandle

		// 渲染上下面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["log_oak_top"]);
		pCommandList->DrawIndexedInstanced(12, 1, 24, 0, 0);

		// 渲染左右正背面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["log_oak"]);
		pCommandList->DrawIndexedInstanced(24, 1, 0, 0, 0);
	}
};


// 草方块 (实例类)，继承自全遮挡固体方块
class Grass : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Grass()
	{
		this->AppendTextureKey("grass_side");
		this->AppendTextureKey("grass_top");
		this->AppendTextureKey("dirt");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		// 要更换纹理，可以通过 SetGraphicsRootDescriptorTable 改变根参数绑定的 GPUHandle

		// 渲染上面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["grass_top"]);
		pCommandList->DrawIndexedInstanced(6, 1, 24, 0, 0);

		// 渲染下面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["dirt"]);
		pCommandList->DrawIndexedInstanced(6, 1, 30, 0, 0);

		// 渲染左右正背面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["grass_side"]);
		pCommandList->DrawIndexedInstanced(24, 1, 0, 0, 0);
	}
};


// 橡木完整台阶 (实例类)，继承自完整台阶方块
class Planks_Oak_SoildStair : public SoildStair
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Planks_Oak_SoildStair()
	{
		this->AppendTextureKey("planks_oak");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 渲染
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["planks_oak"]);
		pCommandList->DrawIndexedInstanced(60, 1, 0, 0, 0);
	}
};

管理并渲染方块

管理层：ModelManager 模型管理器类

那么，如何管理这些模型呢？

抽象类虽然不能创建实例，但我们可以利用抽象类指针实现多态，让指针指向实例方块类的内存，这样就可以用一个 vector 表示各种各样的方块了：

// 模型组，存储 Model 类指针的 vector，注意存储的是指针，指针可以指向不同类的对象
std::vector<Model*> ModelGroup;

// 模型管理器
class ModelManager
{
public:

	// 纹理映射表元素结构体
	struct TEXTURE_MAP_INFO
	{
		std::wstring TextureFilePath;			// 文件路径

		// 位于默认堆上纹理资源
		ComPtr<ID3D12Resource> DefaultHeapTextureResource;
		// 位于上传堆的纹理资源
		ComPtr<ID3D12Resource> UploadHeapTextureResource;

		D3D12_CPU_DESCRIPTOR_HANDLE CPUHandle;	// SRV 描述符堆的 CPU 句柄，用于创建纹理 SRV 描述符，将纹理与描述符绑定
		D3D12_GPU_DESCRIPTOR_HANDLE GPUHandle;	// SRV 描述符堆的 GPU 句柄，用于设置根参数，索引到对应纹理

		// 不用担心，创建 SRV 堆描述符堆，就会确定 CPU 句柄和 GPU 句柄的地址，后续只要描述符堆不销毁重新构造，句柄地址就是固定的
		// CPU 句柄和 GPU 句柄只有位置和用法不同的区别 (CPU 句柄在 CPU 端，GPU 句柄在 GPU 端)
		// 同一索引的 CPU 和 GPU 句柄能共享数据，所以只需创建 CPU 句柄，GPU 句柄无需创建
		// SetDescriptorHeap 会把描述符堆映射到 GPU 端的渲染管线，对应的 GPU 句柄就会有数据 (和同索引的 CPU 句柄一致)
	};

	// 纹理映射表
	std::unordered_map<std::string, TEXTURE_MAP_INFO> Texture_SRV_Map;


	// 模型组，存储 Model 类指针的 vector，注意存储的是指针，指针可以指向不同类的对象
	std::vector<Model*> ModelGroup;


public:

	// 构造函数，我们在构造函数上创建纹理映射表
	ModelManager()
	{
		Texture_SRV_Map["dirt"].TextureFilePath = L"resource/dirt.png";
		Texture_SRV_Map["grass_top"].TextureFilePath = L"resource/grass_top.png";
		Texture_SRV_Map["grass_side"].TextureFilePath = L"resource/grass_side.png";
		Texture_SRV_Map["log_oak"].TextureFilePath = L"resource/log_oak.png";
		Texture_SRV_Map["log_oak_top"].TextureFilePath = L"resource/log_oak_top.png";
		Texture_SRV_Map["furnace_front_off"].TextureFilePath = L"resource/furnace_front_off.png";
		Texture_SRV_Map["furnace_side"].TextureFilePath = L"resource/furnace_side.png";
		Texture_SRV_Map["furnace_top"].TextureFilePath = L"resource/furnace_top.png";
		Texture_SRV_Map["crafting_table_front"].TextureFilePath = L"resource/crafting_table_front.png";
		Texture_SRV_Map["crafting_table_side"].TextureFilePath = L"resource/crafting_table_side.png";
		Texture_SRV_Map["crafting_table_top"].TextureFilePath = L"resource/crafting_table_top.png";
		Texture_SRV_Map["planks_oak"].TextureFilePath = L"resource/planks_oak.png";
	}

	// 创建方块，我们在这里写上创建方块的代码
	void CreateBlock()
	{
		// 两层泥土地基，y 是高度
		for (int x = 0; x < 10; x++)
		{
			for (int z = -4; z < 10; z++)
			{
				for (int y = -2; y < 0; y++)
				{
					Model* dirt = new Dirt();							// 创建对象指针，调用时会根据虚函数表调用不同的函数
					dirt->SetModelMatrix(XMMatrixTranslation(x, y, z));	// 设置不同的模型矩阵，XMMatrixTranslation 平移模型
					ModelGroup.push_back(dirt);							// 将新模型添加到模型组
				}
			}
		}

		// 一层草方块地基
		for (int x = 0; x < 10; x++)
		{
			for (int z = -4; z < 10; z++)
			{
				Model* grass = new Grass();
				grass->SetModelMatrix(XMMatrixTranslation(x, 0, z));
				ModelGroup.push_back(grass);
			}
		}

		// 4x4 木板房基

		for (int x = 3; x < 7; x++)
		{
			for (int z = 3; z < 7; z++)
			{
				Model* plank = new Planks_Oak();
				plank->SetModelMatrix(XMMatrixTranslation(x, 2, z));
				ModelGroup.push_back(plank);
			}
		}


		// 8 柱原木

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(3, y, 2));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(2, y, 3));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(6, y, 2));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(7, y, 3));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(7, y, 6));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(6, y, 7));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(2, y, 6));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(3, y, 7));
			ModelGroup.push_back(log_oak);
		}


		// 其他木板与门前台阶
		{
			Model* plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(4, 2, 2));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(5, 2, 2));
			ModelGroup.push_back(plank);

			for (int y = 5; y < 7; y++)
			{
				for (int x = 4; x < 6; x++)
				{
					plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(x, y, 2));
					ModelGroup.push_back(plank);
				}
			}

			for (int y = 2; y < 4; y++)
			{
				for (int z = 4; z < 6; z++)
				{
					plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(2, y, z));
					ModelGroup.push_back(plank);
				}
			}

			for (int y = 2; y < 4; y++)
			{
				for (int x = 4; x < 6; x++)
				{
					plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(x, y, 7));
					ModelGroup.push_back(plank);
				}
			}

			for (int y = 2; y < 4; y++)
			{
				for (int z = 4; z < 6; z++)
				{
					plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(7, y, z));
					ModelGroup.push_back(plank);
				}
			}

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(2, 6, 4));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(2, 6, 5));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(4, 6, 7));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(5, 6, 7));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(7, 6, 4));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(7, 6, 5));
			ModelGroup.push_back(plank);

			Model* stair = new Planks_Oak_SoildStair();
			stair->SetModelMatrix(XMMatrixTranslation(4, 2, 1));
			ModelGroup.push_back(stair);

			stair = new Planks_Oak_SoildStair();
			stair->SetModelMatrix(XMMatrixTranslation(5, 2, 1));
			ModelGroup.push_back(stair);

			stair = new Planks_Oak_SoildStair();
			stair->SetModelMatrix(XMMatrixTranslation(4, 1, 0));
			ModelGroup.push_back(stair);

			stair = new Planks_Oak_SoildStair();
			stair->SetModelMatrix(XMMatrixTranslation(5, 1, 0));
			ModelGroup.push_back(stair);
		}

		// 4x4 木板房顶

		for (int x = 3; x < 7; x++)
		{
			for (int z = 3; z < 7; z++)
			{
				Model* plank = new Planks_Oak();
				plank->SetModelMatrix(XMMatrixTranslation(x, 6, z));
				ModelGroup.push_back(plank);
			}
		}

		// 屋顶

		{
			// 第一层

			for (int x = 3; x < 7; x++)
			{
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(XMMatrixTranslation(x, 6, 1));
				ModelGroup.push_back(stair);
			}

			for (int x = 3; x < 7; x++)
			{
				// 旋转橡木台阶用的模型矩阵
				// 这里本来是可以不用 XMMatrixTranslation(-0.5, -0.5, -0.5) 平移到模型中心的
				// 因为作者本人 (我) 的设计失误，把模型坐标系原点建立在模型左下角了 (见上文的 VertexArray)
				// 导致还要先把原点平移到模型中心，旋转完再还原，增大计算量，这个是完全可以规避的
				// 读者可以自行修改 VertexArray，使方块以自身中心为原点建系，这样就可以直接 XMMatrixRotationY() 进行旋转了
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PI);						// 平移中心后，再旋转，否则会出错 (旋转角度是弧度)
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);			// 旋转完再还原
				transform *= XMMatrixTranslation(x, 6, 8);					// 再平移到对应的坐标
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			for (int z = 3; z < 7; z++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PIDIV2);					// 旋转 90°
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(1, 6, z);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			for (int z = 3; z < 7; z++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PI + XM_PIDIV2);			// 旋转 270°
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(8, 6, z);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			// 第二层

			for (int x = 3; x < 7; x++)
			{
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(XMMatrixTranslation(x, 7, 2));
				ModelGroup.push_back(stair);
			}

			for (int x = 3; x < 7; x++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PI);
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(x, 7, 7);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			for (int z = 3; z < 7; z++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PIDIV2);
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(2, 7, z);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			for (int z = 3; z < 7; z++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PI + XM_PIDIV2);
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(7, 7, z);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			// 补上屋顶空位

			for (int x = 3; x < 7; x++)
			{
				for (int z = 3; z < 7; z++)
				{
					Model* plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(x, 7, z));
					ModelGroup.push_back(plank);
				}
			}
		}

		// 工作台和熔炉
		{
			Model* craft_table = new Crafting_Table();
			craft_table->SetModelMatrix(XMMatrixTranslation(3, 3, 6));
			ModelGroup.push_back(craft_table);

			Model* furnace = new Furnace();
			furnace->SetModelMatrix(XMMatrixTranslation(4, 3, 6));
			ModelGroup.push_back(furnace);

			furnace = new Furnace();
			furnace->SetModelMatrix(XMMatrixTranslation(5, 3, 6));
			ModelGroup.push_back(furnace);
		}

	}

	// 当一切准备就绪后，就可以正式创建模型资源，准备渲染了
	// 调用该函数的前提是: 依次完成 DX12Engine::CreateModelTextureResource (读取并创建纹理资源)，CreateBlock (创建方块，设置模型矩阵)
	void CreateModelResource(ComPtr<ID3D12Device4>& pD3D12Device)
	{
		// 遍历模型组
		for (auto& model : ModelGroup)
		{
			// 创建模型资源
			model->CreateResourceAndDescriptor(pD3D12Device);
			// 遍历模型自身的映射表，设置模型需要用到的纹理
			for (const auto& texture : model->RequestForTextureMap())
			{
				// 设置模型的 SRV 描述符
				model->SetTextureGPUHandle(texture.first, Texture_SRV_Map[texture.first].GPUHandle);
			}
		}
	}

	// 渲染全部模型！
	// 调用该函数的前提是: 完成上面的 CreateModelResource
	void RenderAllModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList)
	{
		// 遍历模型组
		for (const auto& model : ModelGroup)
		{
			model->DrawModel(pCommandList);
		}
	}

};

这个类主要用于存储模型和纹理资源，以及它们的映射关系。我们在这个类的 CreateBlock 函数写上要新建的方块，然后在 DX12Engine 上调用 ModelManager 的公共函数就行了。

也许读者会很奇怪，为什么 Model 一个纹理映射表，ModelManager 也有一个纹理映射表呢？这是因为 ModelManager 的纹理映射表存储的是应用程序用到的所有纹理，而 Model 存储的是该模型用到的纹理，两个是子集关系，Model 是 ModelManager 的子集。

设备层：DX12Engine

接下来，我们要在 DX12Engine 上继续完成 ModelManager 的任务，我们现在 DX12Engine 上弄一个模型管理器：

ModelManager m_ModelManager;							// 模型管理器，帮助管理并渲染模型

修改 SRV 描述符堆创建：CreateSRVHeap

修改 NumDescriptors 就行：

	// 创建 SRV Descriptor Heap 着色器资源描述符堆 (Shader Visible)
	void CreateSRVHeap()
	{
		// 创建 SRV 描述符堆 (Shader Resource View，着色器资源描述符)
		D3D12_DESCRIPTOR_HEAP_DESC SRVHeapDesc = {};
		SRVHeapDesc.NumDescriptors = m_ModelManager.Texture_SRV_Map.size();	// 描述符堆的容量
		SRVHeapDesc.Type = D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV;			// 描述符堆类型，CBV、SRV、UAV 这三种描述符可以放在同一种描述符堆上
		SRVHeapDesc.Flags = D3D12_DESCRIPTOR_HEAP_FLAG_SHADER_VISIBLE;		// 描述符堆标志，Shader-Visible 表示对着色器可见

		// 创建 SRV 描述符堆
		m_D3D12Device->CreateDescriptorHeap(&SRVHeapDesc, IID_PPV_ARGS(&m_SRVHeap));
	}

修改纹理加载函数：LoadTextureFromFile

因为要画多幅纹理，我们现在要修改纹理加载函数：

// 加载纹理到内存中
bool LoadTextureFromFile(std::wstring TextureFilename)
{
	// 如果还没创建 WIC 工厂，就新建一个 WIC 工厂实例。注意！WIC 工厂不可以重复释放与创建！
	if (m_WICFactory == nullptr) CoCreateInstance(CLSID_WICImagingFactory, nullptr, CLSCTX_INPROC_SERVER, IID_PPV_ARGS(&m_WICFactory));

	// 创建图片解码器，并将图片读入到解码器中
	HRESULT hr = m_WICFactory->CreateDecoderFromFilename(TextureFilename.c_str(), nullptr, GENERIC_READ, WICDecodeMetadataCacheOnDemand, &m_WICBitmapDecoder);

	std::wostringstream output_str;		// 用于格式化字符串
	switch (hr)
	{
	case S_OK: break;	// 解码成功，直接 break 进入下一步即可

	case HRESULT_FROM_WIN32(ERROR_FILE_NOT_FOUND):	// 文件找不到
		output_str << L"找不到文件 " << TextureFilename << L" ！请检查文件路径是否有误！";
		MessageBox(NULL, output_str.str().c_str(), L"错误", MB_OK | MB_ICONERROR);
		return false;

	case HRESULT_FROM_WIN32(ERROR_FILE_CORRUPT):	// 文件句柄正在被另一个应用进程占用
		output_str << L"文件 " << TextureFilename << L" 已经被另一个应用进程打开并占用了！请先关闭那个应用进程！";
		MessageBox(NULL, output_str.str().c_str(), L"错误", MB_OK | MB_ICONERROR);
		return false;

	case WINCODEC_ERR_COMPONENTNOTFOUND:			// 找不到可解码的组件，说明这不是有效的图像文件
		output_str << L"文件 " << TextureFilename << L" 不是有效的图像文件，无法解码！请检查文件是否为图像文件！";
		MessageBox(NULL, output_str.str().c_str(), L"错误", MB_OK | MB_ICONERROR);
		return false;

	default:			// 发生其他未知错误
		output_str << L"文件 " << TextureFilename << L" 解码失败！发生了其他错误，错误码：" << hr << L" ，请查阅微软官方文档。";
		MessageBox(NULL, output_str.str().c_str(), L"错误", MB_OK | MB_ICONERROR);
		return false;
	}

	// 获取图片数据的第一帧，这个 GetFrame 可以用于 gif 这种多帧动图
	m_WICBitmapDecoder->GetFrame(0, &m_WICBitmapDecodeFrame);


	// 获取图片格式，并将它转化为 DX12 能接受的纹理格式
	// 如果碰到格式无法支持的错误，可以用微软提供的 画图3D 来转换，强力推荐!
	WICPixelFormatGUID SourceFormat = {};				// 源图格式
	GUID TargetFormat = {};								// 目标格式

	m_WICBitmapDecodeFrame->GetPixelFormat(&SourceFormat);						// 获取源图格式

	if (DX12TextureHelper::GetTargetPixelFormat(&SourceFormat, &TargetFormat))	// 获取目标格式
	{
		TextureFormat = DX12TextureHelper::GetDXGIFormatFromPixelFormat(&TargetFormat);	// 获取 DX12 支持的格式
	}
	else	// 如果没有可支持的目标格式
	{
		::MessageBox(NULL, L"此纹理不受支持!", L"提示", MB_OK);
		return false;
	}


	// 获取目标格式后，将纹理转换为目标格式，使其能被 DX12 使用
	m_WICFactory->CreateFormatConverter(&m_WICFormatConverter);		// 创建图片转换器
	// 初始化转换器，实际上是把位图进行了转换
	m_WICFormatConverter->Initialize(m_WICBitmapDecodeFrame.Get(), TargetFormat, WICBitmapDitherTypeNone,
		nullptr, 0.0f, WICBitmapPaletteTypeCustom);
	// 将位图数据继承到 WIC 位图资源，我们要在这个 WIC 位图资源上获取信息
	m_WICFormatConverter.As(&m_WICBitmapSource);



	m_WICBitmapSource->GetSize(&TextureWidth, &TextureHeight);		// 获取纹理宽高

	ComPtr<IWICComponentInfo> _temp_WICComponentInfo = {};			// 用于获取 BitsPerPixel 纹理图像深度
	ComPtr<IWICPixelFormatInfo> _temp_WICPixelInfo = {};			// 用于获取 BitsPerPixel 纹理图像深度
	m_WICFactory->CreateComponentInfo(TargetFormat, &_temp_WICComponentInfo);
	_temp_WICComponentInfo.As(&_temp_WICPixelInfo);
	_temp_WICPixelInfo->GetBitsPerPixel(&BitsPerPixel);				// 获取 BitsPerPixel 图像深度

	return true;
}

修改资源创建函数：CreateUploadAndDefaultResource

// 创建用于上传的 UploadResource 与用于放纹理的 DefaultResource
void CreateUploadAndDefaultResource(ModelManager::TEXTURE_MAP_INFO& Info)
{
	// 计算纹理每行数据的真实数据大小 (单位：Byte 字节)，因为纹理图片在内存中是线性存储的
	// 想获取纹理的真实大小、正确读取纹理数据、上传到 GPU，必须先获取纹理的 BitsPerPixel 图像深度，因为不同位图深度可能不同
	// 然后再计算每行像素占用的字节，除以 8 是因为 1 Byte = 8 bits
	BytePerRowSize = TextureWidth * BitsPerPixel / 8;

	// 纹理的真实大小 (单位：字节)
	TextureSize = BytePerRowSize * TextureHeight;

	// 上传堆资源每行的大小 (单位：字节)，注意这里要进行 256 字节对齐！
	// 因为 GPU 与 CPU 架构不同，GPU 注重并行计算，注重结构化数据的快速读取，读取数据都是以 256 字节为一组来读的
	// 因此要先要对 BytePerRowSize 进行对齐，判断需要有多少组才能容纳纹理每行像素，不对齐的话数据会读错的。
	UploadResourceRowSize = Ceil(BytePerRowSize, 256) * 256;

	// 上传堆资源的总大小 (单位：字节)，分配空间必须只多不少，否则会报 D3D12 MinimumAlloc Error 资源内存创建错误
	// 注意最后一行不用内存对齐 (因为后面没其他行了，不用内存对齐也能正确读取)，所以要 (TextureHeight - 1) 再加 BytePerRowSize
	UploadResourceSize = UploadResourceRowSize * (TextureHeight - 1) + BytePerRowSize;


	// 用于中转纹理的上传堆资源结构体
	D3D12_RESOURCE_DESC UploadResourceDesc = {};
	UploadResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;		// 资源类型，上传堆的资源类型都是 buffer 缓冲
	UploadResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;			// 资源布局，指定资源的存储方式，上传堆的资源都是 row major 按行线性存储
	UploadResourceDesc.Width = UploadResourceSize;						// 资源宽度，上传堆的资源宽度是资源的总大小，注意资源大小必须只多不少
	UploadResourceDesc.Height = 1;										// 资源高度，上传堆仅仅是传递线性资源的，所以高度必须为 1
	UploadResourceDesc.Format = DXGI_FORMAT_UNKNOWN;					// 资源格式，上传堆资源的格式必须为 UNKNOWN
	UploadResourceDesc.DepthOrArraySize = 1;							// 资源深度，这个是用于纹理数组和 3D 纹理的，上传堆资源必须为 1
	UploadResourceDesc.MipLevels = 1;									// Mipmap 等级，这个是用于纹理的，上传堆资源必须为 1
	UploadResourceDesc.SampleDesc.Count = 1;							// 资源采样次数，上传堆资源都是填 1

	// 上传堆属性的结构体，上传堆位于 CPU 和 GPU 的共享内存
	D3D12_HEAP_PROPERTIES UploadHeapDesc = { D3D12_HEAP_TYPE_UPLOAD };

	// 创建上传堆资源
	m_D3D12Device->CreateCommittedResource(&UploadHeapDesc, D3D12_HEAP_FLAG_NONE, &UploadResourceDesc,
		D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&Info.UploadHeapTextureResource));


	// 用于放纹理的默认堆资源结构体
	D3D12_RESOURCE_DESC DefaultResourceDesc = {};
	DefaultResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_TEXTURE2D;	// 资源类型，这里指定为 Texture2D 2D纹理
	DefaultResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_UNKNOWN;			// 纹理资源的布局都是 UNKNOWN
	DefaultResourceDesc.Width = TextureWidth;							// 资源宽度，这里填纹理宽度
	DefaultResourceDesc.Height = TextureHeight;							// 资源高度，这里填纹理高度
	DefaultResourceDesc.Format = TextureFormat;							// 资源格式，这里填纹理格式，要和纹理一样
	DefaultResourceDesc.DepthOrArraySize = 1;							// 资源深度，我们只有一副纹理，所以填 1
	DefaultResourceDesc.MipLevels = 1;									// Mipmap 等级，我们暂时不使用 Mipmap，所以填 1
	DefaultResourceDesc.SampleDesc.Count = 1;							// 资源采样次数，这里我们填 1 就行

	// 默认堆属性的结构体，默认堆位于显存
	D3D12_HEAP_PROPERTIES DefaultHeapDesc = { D3D12_HEAP_TYPE_DEFAULT };

	// 创建默认堆资源
	m_D3D12Device->CreateCommittedResource(&DefaultHeapDesc, D3D12_HEAP_FLAG_NONE, &DefaultResourceDesc,
		D3D12_RESOURCE_STATE_COPY_DEST, nullptr, IID_PPV_ARGS(&Info.DefaultHeapTextureResource));
}

启动命令列表：StartCommandRecord

重点来了，反复调用复制引擎并不是一件好事，我们可以先将纹理复制命令先全部记录一遍，记录完毕再送到命令队列执行：

// 启动命令列表，准备录制复制命令
void StartCommandRecord()
{
	// 复制资源需要使用 GPU 的 CopyEngine 复制引擎，所以需要向命令队列发出复制命令

	m_CommandAllocator->Reset();								// 先重置命令分配器
	m_CommandList->Reset(m_CommandAllocator.Get(), nullptr);	// 再重置命令列表，复制命令不需要 PSO 状态，所以第二个参数填 nullptr
}

录制复制命令：CopyTextureDataToDefaultResource

// CommandList 录制命令，录制将纹理数据复制到默认堆资源的命令
void CopyTextureDataToDefaultResource(ModelManager::TEXTURE_MAP_INFO& Info)
{
	// 用于暂时存储纹理数据的指针，这里要用 malloc 分配空间
	BYTE* TextureData = (BYTE*)malloc(TextureSize);

	// 将整块纹理数据读到 TextureData 中，方便后文的 memcpy 复制操作
	m_WICBitmapSource->CopyPixels(nullptr, BytePerRowSize, TextureSize, TextureData);

	// 用于传递资源的指针
	BYTE* TransferPointer = nullptr;

	// Map 开始映射，Map 方法会得到上传堆资源的地址 (在共享内存上)，传递给指针，这样我们就能通过 memcpy 操作复制数据了
	Info.UploadHeapTextureResource->Map(0, nullptr, reinterpret_cast<void**>(&TransferPointer));

	// 这里我们要逐行复制数据！注意两个指针偏移的长度不同！
	for (UINT i = 0; i < TextureHeight; i++)
	{
		// 向上传堆资源逐行复制纹理数据 (CPU 高速缓存 -> 共享内存)
		memcpy(TransferPointer, TextureData, BytePerRowSize);
		// 纹理指针偏移到下一行
		TextureData += BytePerRowSize;
		// 上传堆资源指针偏移到下一行，注意偏移长度不同！
		TransferPointer += UploadResourceRowSize;
	}

	// Unmap 结束映射，因为我们无法直接读写默认堆资源，需要上传堆复制到那里，在复制之前，我们需要先结束映射，让上传堆处于只读状态
	Info.UploadHeapTextureResource->Unmap(0, nullptr);

	TextureData -= TextureSize;		// 纹理资源指针偏移回初始位置
	free(TextureData);				// 释放上文 malloc 分配的空间，后面我们用不到它，不要让它占内存

	D3D12_PLACED_SUBRESOURCE_FOOTPRINT PlacedFootprint = {};								// 资源脚本，用来描述要复制的资源
	D3D12_RESOURCE_DESC DefaultResourceDesc = Info.DefaultHeapTextureResource->GetDesc();	// 默认堆资源结构体

	// 获取纹理复制脚本，用于下文的纹理复制
	m_D3D12Device->GetCopyableFootprints(&DefaultResourceDesc, 0, 1, 0, &PlacedFootprint, nullptr, nullptr, nullptr);

	D3D12_TEXTURE_COPY_LOCATION DstLocation = {};						// 复制目标位置 (默认堆资源) 结构体
	DstLocation.Type = D3D12_TEXTURE_COPY_TYPE_SUBRESOURCE_INDEX;		// 纹理复制类型，这里必须指向纹理
	DstLocation.SubresourceIndex = 0;									// 指定要复制的子资源索引
	DstLocation.pResource = Info.DefaultHeapTextureResource.Get();		// 要复制到的资源

	D3D12_TEXTURE_COPY_LOCATION SrcLocation = {};						// 复制源位置 (上传堆资源) 结构体
	SrcLocation.Type = D3D12_TEXTURE_COPY_TYPE_PLACED_FOOTPRINT;		// 纹理复制类型，这里必须指向缓冲区
	SrcLocation.PlacedFootprint = PlacedFootprint;						// 指定要复制的资源脚本信息
	SrcLocation.pResource = Info.UploadHeapTextureResource.Get();		// 被复制数据的缓冲



	// 记录复制资源到默认堆的命令 (共享内存 -> 显存)
	m_CommandList->CopyTextureRegion(&DstLocation, 0, 0, 0, &SrcLocation, nullptr);
}

创建 SRV 描述符：CreateSRV

一定要注意：我们把 ModelManager 和 DX12Engine 分离了，所以 DX12Engine (设备层) 创建完描述符，一定要返回给 ModelManager (管理层)，否则管理层是没办法分派句柄到模型上的。

// 最终创建 SRV 着色器资源描述符，用于描述默认堆资源为一块纹理，创建完 SRV 描述符，会将描述符句柄存储到纹理映射表中
void CreateSRV(ModelManager::TEXTURE_MAP_INFO& Info,
	D3D12_CPU_DESCRIPTOR_HANDLE CPUHandle, D3D12_GPU_DESCRIPTOR_HANDLE GPUHandle)
{
	// SRV 描述符信息结构体
	D3D12_SHADER_RESOURCE_VIEW_DESC SRVDescriptorDesc = {};
	// SRV 描述符类型，这里我们指定 Texture2D 2D纹理
	SRVDescriptorDesc.ViewDimension = D3D12_SRV_DIMENSION_TEXTURE2D;
	// SRV 描述符的格式也要填纹理格式
	SRVDescriptorDesc.Format = TextureFormat;
	// 纹理采样后每个纹理像素 RGBA 分量的顺序，D3D12_DEFAULT_SHADER_4_COMPONENT_MAPPING 表示纹理采样后分量顺序不改变
	SRVDescriptorDesc.Shader4ComponentMapping = D3D12_DEFAULT_SHADER_4_COMPONENT_MAPPING;
	// 这里我们不使用 Mipmap，所以填 1
	SRVDescriptorDesc.Texture2D.MipLevels = 1;

	// 创建 SRV 描述符，注意这里要用参数中的 CPUHandle
	m_D3D12Device->CreateShaderResourceView(Info.DefaultHeapTextureResource.Get(), &SRVDescriptorDesc, CPUHandle);

	// 将当前 SRV 描述符句柄存储到 ModelManager 的纹理映射表中，注意我们传的是引用参数，可以直接对参数进行修改
	Info.CPUHandle = CPUHandle;
	Info.GPUHandle = GPUHandle;
}

提交命令：StartCommandExecute

// 关闭命令列表，启动命令队列，正式开始将纹理复制到默认堆资源中
void StartCommandExecute()
{
	// 关闭命令列表
	m_CommandList->Close();

	// 用于传递命令用的临时 ID3D12CommandList 数组
	ID3D12CommandList* _temp_cmdlists[] = { m_CommandList.Get() };

	// 提交复制命令！GPU 开始复制！
	m_CommandQueue->ExecuteCommandLists(1, _temp_cmdlists);


	// 将围栏预定值设定为下一帧，注意复制资源也需要围栏等待，否则会发生资源冲突
	FenceValue++;
	// 在命令队列 (命令队列在 GPU 端) 设置围栏预定值，此命令会加入到命令队列中
	// 命令队列执行到这里会修改围栏值，表示复制已完成，"击中"围栏
	m_CommandQueue->Signal(m_Fence.Get(), FenceValue);
	// 设置围栏的预定事件，当复制完成时，围栏被"击中"，激发预定事件，将事件由无信号状态转换成有信号状态
	m_Fence->SetEventOnCompletion(FenceValue, RenderEvent);
}

读取并创建纹理资源：CreateModelTextureResource

我们将上面七个函数直接整合到 CreateModelTextureResource 里，在 DX12Engine::Run 上调用这个函数就行：

// 读取并创建纹理资源
void CreateModelTextureResource()
{
	CreateSRVHeap();	// 创建 SRV 描述符堆，创建时就会确定描述符的 CPU 和 GPU 地址，无需担心

	// 当前元素的 CPU 句柄
	D3D12_CPU_DESCRIPTOR_HANDLE CurrentCPUHandle = m_SRVHeap->GetCPUDescriptorHandleForHeapStart();
	// 当前元素的 GPU 句柄
	D3D12_GPU_DESCRIPTOR_HANDLE CurrentGPUHandle = m_SRVHeap->GetGPUDescriptorHandleForHeapStart();
	// SRV 描述符的大小
	UINT SRVDescriptorSize = m_D3D12Device->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV);

	StartCommandRecord();	// 启动命令列表，开始录制命令

	// 对纹理映射表进行遍历
	for (auto& CurrentElem : m_ModelManager.Texture_SRV_Map)
	{
		// 从纹理文件中加载数据
		LoadTextureFromFile(CurrentElem.second.TextureFilePath);
		// 创建上传堆和默认堆资源
		CreateUploadAndDefaultResource(CurrentElem.second);
		// 将纹理数据复制到上传堆，并记录一条上传堆复制到默认堆的命令
		CopyTextureDataToDefaultResource(CurrentElem.second);
		// 最终创建 SRV 描述符
		CreateSRV(CurrentElem.second, CurrentCPUHandle, CurrentGPUHandle);

		// CPU 和 GPU 句柄偏移，准备下一个纹理
		CurrentCPUHandle.ptr += SRVDescriptorSize;
		CurrentGPUHandle.ptr += SRVDescriptorSize;
	}

	StartCommandExecute();	// 关闭命令列表，交给命令队列执行
}

创建模型顶点与索引资源：CreateModelVertexAndIndexResource

创建完纹理资源，我们还需要创建顶点索引资源，这样才能完成模型创建工作：

// 创建模型顶点与索引资源
void CreateModelVertexAndIndexResource()
{
	m_ModelManager.CreateBlock();
	m_ModelManager.CreateModelResource(m_D3D12Device);
}

修改根签名与渲染管线状态

修改根签名

根参数变化频率高的应该设置在根签名前面，可以优化性能，这个就叫根签名的 Version Control 版本控制，CBV 描述符的变动频率最高，我们把 CBV 描述符放第一个根参数，把 SRV 描述符放第二个根参数上：

// 创建根签名
void CreateRootSignature()
{
	ComPtr<ID3DBlob> SignatureBlob;			// 根签名字节码
	ComPtr<ID3DBlob> ErrorBlob;				// 错误字节码，根签名创建失败时用 OutputDebugStringA((const char*)ErrorBlob->GetBufferPointer()); 可以获取报错信息

	D3D12_ROOT_PARAMETER RootParameters[2] = {};							// 根参数数组

	// 把更新频率高的根参数放前面，低的放后面，可以优化性能 (微软官方文档建议)
	// 因为 DirectX API 能对根签名进行 Version Control 版本控制，在根签名越前面的根参数，访问速度更快

	// 第一个根参数：CBV 根描述符，根描述符是内联描述符，所以下文绑定根参数时，只需要传递常量缓冲资源的地址即可

	D3D12_ROOT_DESCRIPTOR CBVRootDescriptorDesc = {};					// 常量缓冲根描述符信息结构体
	CBVRootDescriptorDesc.ShaderRegister = 0;							// 要绑定的寄存器编号，这里对应 HLSL 的 b0 寄存器
	CBVRootDescriptorDesc.RegisterSpace = 0;							// 要绑定的命名空间，这里对应 HLSL 的 space0

	RootParameters[0].ShaderVisibility = D3D12_SHADER_VISIBILITY_ALL;	// 常量缓冲对整个渲染管线都可见
	RootParameters[0].ParameterType = D3D12_ROOT_PARAMETER_TYPE_CBV;	// 第二个根参数的类型：CBV 根描述符
	RootParameters[0].Descriptor = CBVRootDescriptorDesc;				// 填上文的结构体


	// 第二个根参数：根描述表 (Range: SRV)

	D3D12_DESCRIPTOR_RANGE SRVDescriptorRangeDesc = {};						// Range 描述符范围结构体，一块 Range 表示一堆连续的同类型描述符
	SRVDescriptorRangeDesc.RangeType = D3D12_DESCRIPTOR_RANGE_TYPE_SRV;		// Range 类型，这里指定 SRV 类型，CBV_SRV_UAV 在这里分流
	SRVDescriptorRangeDesc.NumDescriptors = 1;								// Range 里面的描述符数量 N，一次可以绑定多个描述符到多个寄存器槽上
	SRVDescriptorRangeDesc.BaseShaderRegister = 0;							// Range 要绑定的起始寄存器槽编号 i，绑定范围是 [s(i),s(i+N)]，我们绑定 s0
	SRVDescriptorRangeDesc.RegisterSpace = 0;								// Range 要绑定的寄存器空间，整个 Range 都会绑定到同一寄存器空间上，我们绑定 space0
	SRVDescriptorRangeDesc.OffsetInDescriptorsFromTableStart = 0;			// Range 到根描述表开头的偏移量 (单位：描述符)，根签名需要用它来寻找 Range 的地址，我们这填 0 就行

	D3D12_ROOT_DESCRIPTOR_TABLE RootDescriptorTableDesc = {};				// RootDescriptorTable 根描述表信息结构体，一个 Table 可以有多个 Range
	RootDescriptorTableDesc.pDescriptorRanges = &SRVDescriptorRangeDesc;	// Range 描述符范围指针
	RootDescriptorTableDesc.NumDescriptorRanges = 1;						// 根描述表中 Range 的数量

	RootParameters[1].ShaderVisibility = D3D12_SHADER_VISIBILITY_PIXEL;				// 根参数在着色器中的可见性，这里指定仅在像素着色器可见 (只有像素着色器用到了纹理)
	RootParameters[1].ParameterType = D3D12_ROOT_PARAMETER_TYPE_DESCRIPTOR_TABLE;	// 根参数类型，这里我们选 Table 根描述表，一个根描述表占用 1 DWORD
	RootParameters[1].DescriptorTable = RootDescriptorTableDesc;					// 根参数指针



	D3D12_STATIC_SAMPLER_DESC StaticSamplerDesc = {};						// 静态采样器结构体，静态采样器不会占用根签名
	StaticSamplerDesc.ShaderRegister = 0;									// 要绑定的寄存器槽，对应 s0
	StaticSamplerDesc.RegisterSpace = 0;									// 要绑定的寄存器空间，对应 space0
	StaticSamplerDesc.ShaderVisibility = D3D12_SHADER_VISIBILITY_PIXEL;		// 静态采样器在着色器中的可见性，这里指定仅在像素着色器可见 (只有像素着色器用到了纹理采样)
	StaticSamplerDesc.Filter = D3D12_FILTER_COMPARISON_MIN_MAG_MIP_POINT;	// 纹理过滤类型，这里我们直接选 邻近点采样 就行
	StaticSamplerDesc.AddressU = D3D12_TEXTURE_ADDRESS_MODE_BORDER;			// 在 U 方向上的纹理寻址方式
	StaticSamplerDesc.AddressV = D3D12_TEXTURE_ADDRESS_MODE_BORDER;			// 在 V 方向上的纹理寻址方式
	StaticSamplerDesc.AddressW = D3D12_TEXTURE_ADDRESS_MODE_BORDER;			// 在 W 方向上的纹理寻址方式 (3D 纹理会用到)
	StaticSamplerDesc.MinLOD = 0;											// 最小 LOD 细节层次，这里我们默认填 0 就行
	StaticSamplerDesc.MaxLOD = D3D12_FLOAT32_MAX;							// 最大 LOD 细节层次，这里我们默认填 D3D12_FLOAT32_MAX (没有 LOD 上限)
	StaticSamplerDesc.MipLODBias = 0;										// 基础 Mipmap 采样偏移量，我们这里我们直接填 0 就行
	StaticSamplerDesc.MaxAnisotropy = 1;									// 各向异性过滤等级，我们不使用各向异性过滤，需要默认填 1
	StaticSamplerDesc.ComparisonFunc = D3D12_COMPARISON_FUNC_NEVER;			// 这个是用于阴影贴图的，我们不需要用它，所以填 D3D12_COMPARISON_FUNC_NEVER


	D3D12_ROOT_SIGNATURE_DESC rootsignatureDesc = {};			// 根签名信息结构体，上限 64 DWORD，静态采样器不占用根签名
	rootsignatureDesc.NumParameters = 2;						// 根参数数量
	rootsignatureDesc.pParameters = RootParameters;				// 根参数指针
	rootsignatureDesc.NumStaticSamplers = 1;					// 静态采样器数量
	rootsignatureDesc.pStaticSamplers = &StaticSamplerDesc;		// 静态采样器指针
	// 根签名标志，可以设置渲染管线不同阶段下的输入参数状态。注意这里！我们要从 IA 阶段输入顶点数据，所以要通过根签名，设置渲染管线允许从 IA 阶段读入数据
	rootsignatureDesc.Flags = D3D12_ROOT_SIGNATURE_FLAG_ALLOW_INPUT_ASSEMBLER_INPUT_LAYOUT;

	// 编译根签名，让根签名先编译成 GPU 可读的二进制字节码
	D3D12SerializeRootSignature(&rootsignatureDesc, D3D_ROOT_SIGNATURE_VERSION_1_0, &SignatureBlob, &ErrorBlob);
	if (ErrorBlob)		// 如果根签名编译出错，ErrorBlob 可以提供报错信息
	{
		OutputDebugStringA((const char*)ErrorBlob->GetBufferPointer());
		OutputDebugStringA("\n");
	}


	// 用这个二进制字节码创建根签名对象
	m_D3D12Device->CreateRootSignature(0, SignatureBlob->GetBufferPointer(), SignatureBlob->GetBufferSize(), IID_PPV_ARGS(&m_RootSignature));
}

修改 shader.hlsl

上一章教程我们说过，每一个模型都应该拥有一个模型矩阵。所以我们把 Camera 类的 ModelMatrix 移到 Model 类上面。既然模型矩阵已经分离了，我们要修改 shader，把模型矩阵重新乘回去：

// (7) RenderMatchbox：渲染一个火柴盒，初步认识 Depth Stencil Buffer 深度模板缓冲，进一步认识顶点、模型与模型矩阵

struct VSInput      // VS 阶段输入顶点数据
{
    float4 position : POSITION;         // 输入顶点的位置，POSITION 语义对应 C++ 端输入布局中的 POSITION
    float2 texcoordUV : TEXCOORD;       // 输入顶点的纹理坐标，TEXCOORD 语义对应 C++ 端输入布局中的 TEXCOORD

    // 如果我们需要向 IA 阶段传递矩阵，矩阵太大没法直接传，我们可以把矩阵分割成一个一个行向量，再到 VS 阶段重新组装
    // MATRIX 是自定义语义，语义后面的数字表示同一个输入槽下，同语义名 (MATRIX) 的第 i 号数据
    float4 Matrix_Row0 : MATRIX0;
    float4 Matrix_Row1 : MATRIX1;
    float4 Matrix_Row2 : MATRIX2;
    float4 Matrix_Row3 : MATRIX3;

    // 其实语义只是个标识东西的字符串...
};

struct VSOutput     // VS 阶段输出顶点数据
{
    float4 position : SV_Position;      // 输出顶点的位置，SV_POSITION 是系统语义，指定顶点坐标已经位于齐次裁剪空间，通知光栅化阶段对顶点进行透视除法和屏幕映射
    float2 texcoordUV : TEXCOORD;       // 输出顶点纹理坐标时，仍然需要 TEXCOORD 语义
};

// Constant Buffer 常量缓冲，常量缓冲是预先分配的一段高速显存，存放每一帧都要变换的数据，例如我们这里的 MVP 变换矩阵
// 常量缓冲对所有着色器都是只读的，着色器不可以修改常量缓冲里面的内容
cbuffer GlobalData : register(b0, space0) // 常量缓冲，b 表示 buffer 缓冲，b0 表示 0 号 CBV 寄存器，space0 表示使用 b0 的 0 号空间
{
    row_major float4x4 MVP; // MVP 矩阵，用于将顶点坐标从模型空间变换到齐次裁剪空间，HLSL 默认按列存储，row_major 表示数据按行存储
}


// Vertex Shader 顶点着色器入口函数 (逐顶点输入)，接收来自 IA 阶段输入的顶点数据，处理并返回齐次裁剪空间下的顶点坐标
// 上一阶段：Input Assembler 输入装配阶段
// 下一阶段：Rasterization 光栅化阶段
VSOutput VSMain(VSInput input)
{
    float4x4 ModelMatrix;   // VS 阶段要用到的模型矩阵
    VSOutput output;        // 输出给光栅化阶段的结构体变量

    // 将 IA 阶段得到的行数据组装成矩阵
    ModelMatrix[0] = input.Matrix_Row0;
    ModelMatrix[1] = input.Matrix_Row1;
    ModelMatrix[2] = input.Matrix_Row2;
    ModelMatrix[3] = input.Matrix_Row3;

    // 注意 cbuffer 常量缓冲对着色器是只读的！所以我们不能在这里对常量缓冲进行修改！
    output.position = mul(input.position, ModelMatrix);     // 先乘 模型矩阵
    output.position = mul(output.position, MVP);            // 再乘 观察矩阵 和 投影矩阵，注意 mul 左操作数是 output.position
    output.texcoordUV = input.texcoordUV;                   // 纹理 UV 不用变化，照常输出即可

    return output;
}

// register(*#，spaceN) *表示资源类型，#表示所用的寄存器编号，spaceN 表示使用的 N 号寄存器空间

Texture2D m_texure : register(t0, space0);      // 纹理，t 表示 SRV 着色器资源，t0 表示 0 号 SRV 寄存器，space0 表示使用 t0 的 0 号空间
SamplerState m_sampler : register(s0, space0);  // 纹理采样器，s 表示采样器，s0 表示 0 号 sampler 寄存器，space0 表示使用 s0 的 0 号空间

// Pixel Shader 像素着色器入口函数 (逐像素输入)，接收来自光栅化阶段经过插值后的每个片元，返回像素颜色
// 上一阶段：Rasterization 光栅化阶段
// 下一阶段：Output Merger 输出合并阶段
float4 PSMain(VSOutput input) : SV_Target // SV_Target 也是系统语义，通知输出合并阶段将 PS 阶段返回的颜色写入到渲染目标(颜色缓冲)上
{
    return m_texure.Sample(m_sampler, input.texcoordUV); // 在像素着色器根据光栅化插值得到的 UV 坐标对纹理进行采样
}

修改 PSO：CreatePSO

聪明的读者会发现：VSOutput 上传递矩阵是要分成四个行向量传的，矩阵体积太大，没有对应的 DXGI 格式，而且直接传递会很慢。shader (GPU 端) 修改了，我们也要修改 PSO (CPU 端)，修改 Input Assembler Layout，你会发现语义其实仅仅是个标识东西的字符串。

// Input Assembler 输入装配阶段
D3D12_INPUT_LAYOUT_DESC InputLayoutDesc = {};			// 输入样式信息结构体
D3D12_INPUT_ELEMENT_DESC InputElementDesc[6] = {};		// 输入元素信息结构体数组

// 第 0 号输入槽: 输入顶点位置与纹理 UV 坐标

InputElementDesc[0].SemanticName = "POSITION";					// 要锚定的语义
InputElementDesc[0].SemanticIndex = 0;							// 语义索引，目前我们填 0 就行
InputElementDesc[0].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;	// 输入格式
InputElementDesc[0].InputSlot = 0;								// 输入槽编号，目前我们填 0 就行
InputElementDesc[0].AlignedByteOffset = 0;						// 在输入槽中的偏移
// 输入流类型，一种是我们现在用的 D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA 逐顶点输入流,还有一种叫逐实例输入流，后面再学
InputElementDesc[0].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
InputElementDesc[0].InstanceDataStepRate = 0;					// 实例数据步进率，目前我们没有用到实例化，填 0


InputElementDesc[1].SemanticName = "TEXCOORD";										// 要锚定的语义
InputElementDesc[1].SemanticIndex = 0;												// 语义索引
InputElementDesc[1].Format = DXGI_FORMAT_R32G32_FLOAT;								// 输入格式
InputElementDesc[1].InputSlot = 0;													// 输入槽编号
// 在输入槽中的偏移，因为 position 与 texcoord 在同一输入槽(0号输入槽)
// position 是 float4，有 4 个 float ，每个 float 占 4 个字节，所以要偏移 4*4=16 个字节，这样才能确定 texcoord 参数的位置，不然装配的时候会覆盖原先 position 的数据
InputElementDesc[1].AlignedByteOffset = 16;											// 在输入槽中的偏移
InputElementDesc[1].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;	// 输入流类型
InputElementDesc[1].InstanceDataStepRate = 0;										// 实例数据步进率


// 第 1 号输入槽: 输入模型矩阵 (因为 4x4 矩阵太大，需要分成 4 个 float4 向量传输)

// MATRIX0
// SemanticName 语义名:							MATRIX (语义名后面不带数字)
// SemanticIndex 语义索引:						0
// InputSlot 输入槽:								第 1 号输入槽
// AlignedByteOffset 相对输入槽起始位置的偏移:		0
InputElementDesc[2].SemanticName = "MATRIX";
InputElementDesc[2].SemanticIndex = 0;
InputElementDesc[2].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
InputElementDesc[2].InputSlot = 1;
InputElementDesc[2].AlignedByteOffset = 0;
InputElementDesc[2].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
InputElementDesc[2].InstanceDataStepRate = 0;

// MATRIX1
// SemanticName 语义名:							MATRIX (语义名后面不带数字)
// SemanticIndex 语义索引:						1
// InputSlot 输入槽:								第 1 号输入槽
// AlignedByteOffset 相对输入槽起始位置的偏移:		0 + 4*4 = 16
InputElementDesc[3].SemanticName = "MATRIX";
InputElementDesc[3].SemanticIndex = 1;
InputElementDesc[3].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
InputElementDesc[3].InputSlot = 1;
InputElementDesc[3].AlignedByteOffset = 16;
InputElementDesc[3].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
InputElementDesc[3].InstanceDataStepRate = 0;

// MATRIX2
// SemanticName 语义名:							MATRIX (语义名后面不带数字)
// SemanticIndex 语义索引:						2
// InputSlot 输入槽:								第 1 号输入槽
// AlignedByteOffset 相对输入槽起始位置的偏移:		16 + 4*4 = 32
InputElementDesc[4].SemanticName = "MATRIX";
InputElementDesc[4].SemanticIndex = 2;
InputElementDesc[4].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
InputElementDesc[4].InputSlot = 1;
InputElementDesc[4].AlignedByteOffset = 32;
InputElementDesc[4].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
InputElementDesc[4].InstanceDataStepRate = 0;

// MATRIX3
// SemanticName 语义名:							MATRIX (语义名后面不带数字)
// SemanticIndex 语义索引:						3
// InputSlot 输入槽:								第 1 号输入槽
// AlignedByteOffset 相对输入槽起始位置的偏移:		32 + 4*4 = 48
InputElementDesc[5].SemanticName = "MATRIX";
InputElementDesc[5].SemanticIndex = 3;
InputElementDesc[5].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
InputElementDesc[5].InputSlot = 1;
InputElementDesc[5].AlignedByteOffset = 48;
InputElementDesc[5].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
InputElementDesc[5].InstanceDataStepRate = 0;



InputLayoutDesc.NumElements = 6;						// 输入元素个数
InputLayoutDesc.pInputElementDescs = InputElementDesc;	// 输入元素结构体数组指针
PSODesc.InputLayout = InputLayoutDesc;					// 设置渲染管线 IA 阶段的输入样式

大家有没有注意到，传递模型矩阵我们使用了第二个输入槽，每个模型也有两个 VertexBufferView，没错，我们用到了 Multi-Slot Input 多槽输入，现代 GPU 最多支持 16 个输入槽，多槽输入可以加快数据传递，加速渲染：

原图出处：DirectX12（D3D12）基础教程（十七）——让小姐姐翩翩起舞（3D骨骼动画渲染【6】）
鸣谢 GameBabyRockSun 大佬

修改渲染代码：Render

最后一步，我们修改渲染代码，添加这一句就大功告成了：

// 渲染全部模型
m_ModelManager.RenderAllModel(m_CommandList);

然而方块都没有渲染到正确的位置上，我们现在看到的画面是非常 “割裂” 的，这是因为我们没有考虑物体的遮挡关系，解决方法是：DepthStencilBuffer 深度模板缓冲。

遮挡算法

画家算法

画家算法就是先将物体按深度进行排序，然后从远到近依次渲染：

画家算法虽然简单，但有一个很大的缺陷：它无法解决下面相互遮挡的问题。

深度缓冲算法

为了解决画家算法带来的问题，Z-Buffer 深度缓冲算法应运而生。它的思路就是用一个等大小的缓冲存储每个像素的深度，如果有深度比它更大/更小的像素，就执行相应的操作：

在 DirectX 中，模板测试与深度测试 (Output Merger 输出合并阶段) 是相邻的，用于这两个测试的缓冲叫 Depth Stencil Buffer 深度模板缓冲，它也是一块资源。

创建深度模板描述符堆：CreateDSVHeap

和渲染目标一样，深度缓冲也有特定的描述符：Depth Stencil View 深度模板缓冲描述符：

// 创建 DSV 深度模板描述符堆 (Non-Shader Visible)
void CreateDSVHeap()
{
	D3D12_DESCRIPTOR_HEAP_DESC DSVHeapDesc = {};		// DSV 描述符堆结构体
	DSVHeapDesc.NumDescriptors = 1;						// 描述符只有 1 个，因为我们只有一个渲染目标
	DSVHeapDesc.Type = D3D12_DESCRIPTOR_HEAP_TYPE_DSV;	// 描述符堆类型

	// 创建 DSV 描述符堆 (Depth Stencil View，深度模板描述符)，用于深度测试与模板测试
	m_D3D12Device->CreateDescriptorHeap(&DSVHeapDesc, IID_PPV_ARGS(&m_DSVHeap));

	// 获取 DSV 的 CPU 句柄
	DSVHandle = m_DSVHeap->GetCPUDescriptorHandleForHeapStart();
}

创建深度模板缓冲资源：CreateDepthStencilBuffer

注意深度模板缓冲是默认堆资源，它其实是一块特殊的纹理，有特定的 Format、Flag、ClearValue 和 ResourceState 需要指定，否则会创建失败：

// DSV 资源的格式
DXGI_FORMAT DSVFormat = DXGI_FORMAT_D24_UNORM_S8_UINT;

// 创建深度与模板缓冲，用于开启深度测试，渲染物体正确的深度与遮挡关系
void CreateDepthStencilBuffer()
{
	D3D12_RESOURCE_DESC DSVResourceDesc = {};							// 深度模板缓冲资源信息结构体
	DSVResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_TEXTURE2D;		// 深度缓冲其实也是一块纹理
	DSVResourceDesc.Format = DSVFormat;									// 资源纹理格式
	DSVResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_UNKNOWN;				// 深度缓冲的布局也是 UNKNOWN
	DSVResourceDesc.Width = WindowWidth;								// 宽度和渲染目标一致
	DSVResourceDesc.Height = WindowHeight;								// 高度和渲染目标一致
	DSVResourceDesc.MipLevels = 1;										// Mipmap 层级，设置为 1 就行
	DSVResourceDesc.DepthOrArraySize = 1;								// 纹理数组大小 (3D 纹理深度),设置为 1 就行
	DSVResourceDesc.SampleDesc.Count = 1;								// 采样次数，设置为 1 就行
	DSVResourceDesc.SampleDesc.Quality = 0;								// 采样质量，设置为 0 就行
	// 资源标志，创建深度模板缓冲，必须要填 D3D12_RESOURCE_FLAG_ALLOW_DEPTH_STENCIL，否则会创建失败
	DSVResourceDesc.Flags = D3D12_RESOURCE_FLAG_ALLOW_DEPTH_STENCIL;

	D3D12_CLEAR_VALUE DepthStencilBufferClearValue = {};				// 用于清空深度缓冲的信息结构体，DX12 能对这个进行优化
	DepthStencilBufferClearValue.DepthStencil.Depth = 1.0f;				// 要清空到的深度值，清空后会重置到该值
	DepthStencilBufferClearValue.DepthStencil.Stencil = 0;				// 要清空到的模板值，清空后会重置到该值
	DepthStencilBufferClearValue.Format = DSVFormat;					// 要清空缓冲的格式，要和上文一致

	// 默认堆属性，深度缓冲也是一块纹理，所以用默认堆
	D3D12_HEAP_PROPERTIES DefaultProperties = { D3D12_HEAP_TYPE_DEFAULT };

	// 创建资源，深度缓冲只会占用很少资源，所以直接 CreateCommittedResource 隐式堆创建即可，让操作系统帮我们管理
	m_D3D12Device->CreateCommittedResource(&DefaultProperties, D3D12_HEAP_FLAG_NONE, &DSVResourceDesc,
		D3D12_RESOURCE_STATE_DEPTH_WRITE, &DepthStencilBufferClearValue, IID_PPV_ARGS(&m_DepthStencilBuffer));
}

创建 DSV 描述符：CreateDSV

// 创建 DSV 描述符，DSV 描述符用于描述深度模板缓冲区，这个描述符才是渲染管线要设置的对象
void CreateDSV()
{
	D3D12_DEPTH_STENCIL_VIEW_DESC DSVViewDesc = {};
	DSVViewDesc.Format = DSVFormat;
	DSVViewDesc.ViewDimension = D3D12_DSV_DIMENSION_TEXTURE2D;
	DSVViewDesc.Flags = D3D12_DSV_FLAG_NONE;

	// 创建 DSV 描述符 (Depth Stencil View，深度模板描述符)
	m_D3D12Device->CreateDepthStencilView(m_DepthStencilBuffer.Get(), &DSVViewDesc, DSVHandle);
}

修改PSO：CreatePSO

光有深度缓冲是没用的，我们还需要修改渲染管线状态，让它开启深度测试：

// 设置深度测试状态
PSODesc.DSVFormat = DSVFormat;											// 设置深度缓冲的格式
PSODesc.DepthStencilState.DepthEnable = false;							// 开启深度缓冲
PSODesc.DepthStencilState.DepthFunc = D3D12_COMPARISON_FUNC_LESS;		// 深度缓冲的比较方式
PSODesc.DepthStencilState.DepthWriteMask = D3D12_DEPTH_WRITE_MASK_ALL;	// 深度缓冲的读写权限

// D3D12_DEPTH_WRITE_MASK_ALL	允许通过深度测试的像素写入深度缓冲			(深度缓冲可读写)
// D3D12_DEPTH_WRITE_MASK_ZERO	禁止对深度缓冲进行写操作，但仍可进行深度测试	(深度缓冲只读)
// 两者只能选一个，不可共存。指定 DepthWriteMask 可以控制深度数据的读写，实现某些特效

/*
	深度测试比较像素深度的伪代码，符合条件就覆盖新像素，不符合就丢弃
	NewPixel:			要写入的新像素
	CurrentPixel:		当前在缓冲区的像素
	DepthFunc:			比较方式 (实际上就是 C/C++ 的二元操作运算符)

	if (NewPixel.Depth  DepthFunc  CurrentPixel.Depth)
	{
		Accept(NewPixel)			// 新像素通过深度测试，下一步可以进行混合
		WriteDepth(NewPixel.Depth)	// 将新像素深度写入深度缓冲中
	}
	else
	{
		Reject(NewPixel)			// 丢弃新像素
	}


	D3D12_COMPARISON_FUNC_LESS 相当于小于号 <

	if (NewPixel.Depth  <  CurrentPixel.Depth)
	{
		Accept(NewPixel)			// 如果新像素深度更小，说明距离摄像机更靠前，通过深度测试
		WriteDepth(NewPixel.Depth)	// 将新像素深度写入深度缓冲中
	}
	else
	{
		Reject(NewPixel)			// 否则，这个新像素更靠后，被当前像素遮住了，丢弃新像素
	}
*/

修改渲染代码：Render

最后一步就是修改渲染代码了，我们需要记录设置 DSV 句柄，清空深度缓冲的命令：

// 用 RTV 句柄设置渲染目标，同时用 DSV 句柄设置深度模板缓冲，开启深度测试
m_CommandList->OMSetRenderTargets(1, &RTVHandle, false, &DSVHandle);

// 清空后台的深度模板缓冲，将深度重置为初始值 1，记住上文创建深度缓冲资源的时候，要填 ClearValue
// 否则会报 D3D12 WARNING: The application did not pass any clear value to resource creation.
m_CommandList->ClearDepthStencilView(DSVHandle, D3D12_CLEAR_FLAG_DEPTH, 1, 0, 0, nullptr);

ClearDepthStencilView 清空深度模板缓冲区
第一个参数 DepthStencilView DSV 描述符句柄
第二个参数 ClearFlags 清理标志，D3D12_CLEAR_FLAG_DEPTH 表示清理深度缓冲，D3D12_CLEAR_FLAG_STENCIL 表示清理模板缓冲，两个可以同时指定
第三个参数 Depth 要清理到的目标深度值
第四个参数 Stencil 要清理到的目标模板值
第五个参数 NumRects 需要清理的矩形区域数，0 表示对整个缓冲都进行清理
第六个参数 pRects 要清理的矩阵指针，nullptr 表示没有特定清理的矩形区域，默认对整个缓冲进行清理

---

第七章全代码

main.cpp

// (7) RenderMatchbox：渲染一个火柴盒，初步认识 Depth Stencil Buffer 深度模板缓冲，进一步认识顶点、模型与模型矩阵

#include<Windows.h>			// Windows 窗口编程核心头文件
#include<d3d12.h>			// DX12 核心头文件
#include<dxgi1_6.h>			// DXGI 头文件，用于管理与 DX12 相关联的其他必要设备，如 DXGI 工厂和 交换链
#include<DirectXColors.h>	// DirectX 颜色库
#include<DirectXMath.h>		// DirectX 数学库
#include<d3dcompiler.h>		// DirectX Shader 着色器编译库
#include<wincodec.h>		// WIC 图像处理框架，用于解码编码转换图片文件


#include<wrl.h>				// COM 组件模板库，方便写 DX12 和 DXGI 相关的接口
#include<string>			// C++ 标准 string 库
#include<sstream>			// C++ 字符串流处理库
#include<functional>		// C++ 标准函数对象库，用于下文的 std::function 函数包装器与 std::bind 绑定回调函数

#pragma comment(lib,"d3d12.lib")			// 链接 DX12 核心 DLL
#pragma comment(lib,"dxgi.lib")				// 链接 DXGI DLL
#pragma comment(lib,"dxguid.lib")			// 链接 DXGI 必要的设备 GUID
#pragma comment(lib,"d3dcompiler.lib")		// 链接 DX12 需要的着色器编译 DLL
#pragma comment(lib,"windowscodecs.lib")	// 链接 WIC DLL

using namespace Microsoft;
using namespace Microsoft::WRL;		// 使用 wrl.h 里面的命名空间，我们需要用到里面的 Microsoft::WRL::ComPtr COM智能指针
using namespace DirectX;			// DirectX 命名空间


// 命名空间 DX12TextureHelper 包含了帮助我们转换纹理图片格式的结构体与函数
namespace DX12TextureHelper
{
	// 纹理转换用，不是 DX12 所支持的格式，DX12 没法用

	// Standard GUID -> DXGI 格式转换结构体
	struct WICTranslate
	{
		GUID wic;
		DXGI_FORMAT format;
	};

	// WIC 格式与 DXGI 像素格式的对应表，该表中的格式为被支持的格式
	static WICTranslate g_WICFormats[] =
	{
		{ GUID_WICPixelFormat128bppRGBAFloat,       DXGI_FORMAT_R32G32B32A32_FLOAT },
		{ GUID_WICPixelFormat64bppRGBAHalf,         DXGI_FORMAT_R16G16B16A16_FLOAT },
		{ GUID_WICPixelFormat64bppRGBA,             DXGI_FORMAT_R16G16B16A16_UNORM },
		{ GUID_WICPixelFormat32bppRGBA,             DXGI_FORMAT_R8G8B8A8_UNORM },
		{ GUID_WICPixelFormat32bppBGRA,             DXGI_FORMAT_B8G8R8A8_UNORM },
		{ GUID_WICPixelFormat32bppBGR,              DXGI_FORMAT_B8G8R8X8_UNORM },
		{ GUID_WICPixelFormat32bppRGBA1010102XR,    DXGI_FORMAT_R10G10B10_XR_BIAS_A2_UNORM },
		{ GUID_WICPixelFormat32bppRGBA1010102,      DXGI_FORMAT_R10G10B10A2_UNORM },
		{ GUID_WICPixelFormat16bppBGRA5551,         DXGI_FORMAT_B5G5R5A1_UNORM },
		{ GUID_WICPixelFormat16bppBGR565,           DXGI_FORMAT_B5G6R5_UNORM },
		{ GUID_WICPixelFormat32bppGrayFloat,        DXGI_FORMAT_R32_FLOAT },
		{ GUID_WICPixelFormat16bppGrayHalf,         DXGI_FORMAT_R16_FLOAT },
		{ GUID_WICPixelFormat16bppGray,             DXGI_FORMAT_R16_UNORM },
		{ GUID_WICPixelFormat8bppGray,              DXGI_FORMAT_R8_UNORM },
		{ GUID_WICPixelFormat8bppAlpha,             DXGI_FORMAT_A8_UNORM }
	};

	// GUID -> Standard GUID 格式转换结构体
	struct WICConvert
	{
		GUID source;
		GUID target;
	};

	// WIC 像素格式转换表
	static WICConvert g_WICConvert[] =
	{
		// 目标格式一定是最接近的被支持的格式
		{ GUID_WICPixelFormatBlackWhite,            GUID_WICPixelFormat8bppGray },			// DXGI_FORMAT_R8_UNORM
		{ GUID_WICPixelFormat1bppIndexed,           GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat2bppIndexed,           GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat4bppIndexed,           GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat8bppIndexed,           GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat2bppGray,              GUID_WICPixelFormat8bppGray },			// DXGI_FORMAT_R8_UNORM
		{ GUID_WICPixelFormat4bppGray,              GUID_WICPixelFormat8bppGray },			// DXGI_FORMAT_R8_UNORM
		{ GUID_WICPixelFormat16bppGrayFixedPoint,   GUID_WICPixelFormat16bppGrayHalf },		// DXGI_FORMAT_R16_FLOAT
		{ GUID_WICPixelFormat32bppGrayFixedPoint,   GUID_WICPixelFormat32bppGrayFloat },	// DXGI_FORMAT_R32_FLOAT
		{ GUID_WICPixelFormat16bppBGR555,           GUID_WICPixelFormat16bppBGRA5551 },		// DXGI_FORMAT_B5G5R5A1_UNORM
		{ GUID_WICPixelFormat32bppBGR101010,        GUID_WICPixelFormat32bppRGBA1010102 },	// DXGI_FORMAT_R10G10B10A2_UNORM
		{ GUID_WICPixelFormat24bppBGR,              GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat24bppRGB,              GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat32bppPBGRA,            GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat32bppPRGBA,            GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat48bppRGB,              GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat48bppBGR,              GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat64bppBGRA,             GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat64bppPRGBA,            GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat64bppPBGRA,            GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat48bppRGBFixedPoint,    GUID_WICPixelFormat64bppRGBAHalf },		// DXGI_FORMAT_R16G16B16A16_FLOAT
		{ GUID_WICPixelFormat48bppBGRFixedPoint,    GUID_WICPixelFormat64bppRGBAHalf },		// DXGI_FORMAT_R16G16B16A16_FLOAT
		{ GUID_WICPixelFormat64bppRGBAFixedPoint,   GUID_WICPixelFormat64bppRGBAHalf },		// DXGI_FORMAT_R16G16B16A16_FLOAT
		{ GUID_WICPixelFormat64bppBGRAFixedPoint,   GUID_WICPixelFormat64bppRGBAHalf },		// DXGI_FORMAT_R16G16B16A16_FLOAT
		{ GUID_WICPixelFormat64bppRGBFixedPoint,    GUID_WICPixelFormat64bppRGBAHalf },		// DXGI_FORMAT_R16G16B16A16_FLOAT
		{ GUID_WICPixelFormat48bppRGBHalf,          GUID_WICPixelFormat64bppRGBAHalf },		// DXGI_FORMAT_R16G16B16A16_FLOAT
		{ GUID_WICPixelFormat64bppRGBHalf,          GUID_WICPixelFormat64bppRGBAHalf },		// DXGI_FORMAT_R16G16B16A16_FLOAT
		{ GUID_WICPixelFormat128bppPRGBAFloat,      GUID_WICPixelFormat128bppRGBAFloat },	// DXGI_FORMAT_R32G32B32A32_FLOAT
		{ GUID_WICPixelFormat128bppRGBFloat,        GUID_WICPixelFormat128bppRGBAFloat },	// DXGI_FORMAT_R32G32B32A32_FLOAT
		{ GUID_WICPixelFormat128bppRGBAFixedPoint,  GUID_WICPixelFormat128bppRGBAFloat },	// DXGI_FORMAT_R32G32B32A32_FLOAT
		{ GUID_WICPixelFormat128bppRGBFixedPoint,   GUID_WICPixelFormat128bppRGBAFloat },	// DXGI_FORMAT_R32G32B32A32_FLOAT
		{ GUID_WICPixelFormat32bppRGBE,             GUID_WICPixelFormat128bppRGBAFloat },	// DXGI_FORMAT_R32G32B32A32_FLOAT
		{ GUID_WICPixelFormat32bppCMYK,             GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat64bppCMYK,             GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat40bppCMYKAlpha,        GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat80bppCMYKAlpha,        GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat32bppRGB,              GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat64bppRGB,              GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat64bppPRGBAHalf,        GUID_WICPixelFormat64bppRGBAHalf },		// DXGI_FORMAT_R16G16B16A16_FLOAT

		{ GUID_WICPixelFormat128bppRGBAFloat,       GUID_WICPixelFormat128bppRGBAFloat },	// DXGI_FORMAT_R32G32B32A32_FLOAT
		{ GUID_WICPixelFormat64bppRGBAHalf,         GUID_WICPixelFormat64bppRGBAHalf },		// DXGI_FORMAT_R16G16B16A16_FLOAT
		{ GUID_WICPixelFormat64bppRGBA,             GUID_WICPixelFormat64bppRGBA },			// DXGI_FORMAT_R16G16B16A16_UNORM
		{ GUID_WICPixelFormat32bppRGBA,             GUID_WICPixelFormat32bppRGBA },			// DXGI_FORMAT_R8G8B8A8_UNORM
		{ GUID_WICPixelFormat32bppBGRA,             GUID_WICPixelFormat32bppBGRA },			// DXGI_FORMAT_B8G8R8A8_UNORM
		{ GUID_WICPixelFormat32bppBGR,              GUID_WICPixelFormat32bppBGR },			// DXGI_FORMAT_B8G8R8X8_UNORM
		{ GUID_WICPixelFormat32bppRGBA1010102XR,    GUID_WICPixelFormat32bppRGBA1010102XR },// DXGI_FORMAT_R10G10B10_XR_BIAS_A2_UNORM
		{ GUID_WICPixelFormat32bppRGBA1010102,      GUID_WICPixelFormat32bppRGBA1010102 },	// DXGI_FORMAT_R10G10B10A2_UNORM
		{ GUID_WICPixelFormat16bppBGRA5551,         GUID_WICPixelFormat16bppBGRA5551 },		// DXGI_FORMAT_B5G5R5A1_UNORM
		{ GUID_WICPixelFormat16bppBGR565,           GUID_WICPixelFormat16bppBGR565 },		// DXGI_FORMAT_B5G6R5_UNORM
		{ GUID_WICPixelFormat32bppGrayFloat,        GUID_WICPixelFormat32bppGrayFloat },	// DXGI_FORMAT_R32_FLOAT
		{ GUID_WICPixelFormat16bppGrayHalf,         GUID_WICPixelFormat16bppGrayHalf },		// DXGI_FORMAT_R16_FLOAT
		{ GUID_WICPixelFormat16bppGray,             GUID_WICPixelFormat16bppGray },			// DXGI_FORMAT_R16_UNORM
		{ GUID_WICPixelFormat8bppGray,              GUID_WICPixelFormat8bppGray },			// DXGI_FORMAT_R8_UNORM
		{ GUID_WICPixelFormat8bppAlpha,             GUID_WICPixelFormat8bppAlpha }			// DXGI_FORMAT_A8_UNORM
	};


	// 查表确定兼容的最接近格式是哪个
	bool GetTargetPixelFormat(const GUID* pSourceFormat, GUID* pTargetFormat)
	{
		*pTargetFormat = *pSourceFormat;
		for (size_t i = 0; i < _countof(g_WICConvert); ++i)
		{
			if (InlineIsEqualGUID(g_WICConvert[i].source, *pSourceFormat))
			{
				*pTargetFormat = g_WICConvert[i].target;
				return true;
			}
		}
		return false;		// 找不到，就返回 false
	}

	// 查表确定最终对应的 DXGI 格式是哪一个
	DXGI_FORMAT GetDXGIFormatFromPixelFormat(const GUID* pPixelFormat)
	{
		for (size_t i = 0; i < _countof(g_WICFormats); ++i)
		{
			if (InlineIsEqualGUID(g_WICFormats[i].wic, *pPixelFormat))
			{
				return g_WICFormats[i].format;
			}
		}
		return DXGI_FORMAT_UNKNOWN;		// 找不到，就返回 UNKNOWN
	}
}


// 用于绑定回调函数的中间层
class CallBackWrapper
{
public:

	// 用于保存 DX12Engine 类的成员回调函数的包装器
	// 前 5 章我们一直将类里面的回调函数设置成 static 静态函数，是因为 WIN32 API 是用纯 C 风格写的
	// WNDCLASS 的 lpfnWndProc 是 C-Style 的函数指针，而 DX12Engine::CallBackFunc 是类成员函数，还需要传递一个 this 指针
	// 这个 this 指针还包含了类实例的额外信息 (类成员,虚函数表,类继承关系)，但是 lpfnWndProc 传不了这个 this 指针
	// 函数声明不兼容，所以没法直接将 DX12Engine::CallBackFunc 赋值给 lpfnWndProc，常规的强制转换都不行 (reinterpret_cast 也不行)
	// 我们可以利用 C++11 的函数包装器 std::function ，利用它来保存 DX12Engine::CallBackFunc
	// [利用的是模板+仿函数 (函数对象) 闭包的特性，感兴趣可以查查资料，简单了解一下。如果想深究可以看看源码，这玩意内部实现非常神奇]
	// 然后再通过下文的静态函数 CallBackWrapper::CallBackFunc 间接调用，将这个 CallBackWrapper::CallBackFunc 传给 lpfnWndProc
	// 这样就实现了 类回调函数 -> C-Style 普通回调函数 的转化
	// 用 C++17 的 inline static 原因是 static 静态非常量成员要求类内声明，类外定义，不做类外定义的话就会报函数链接错误
	// 类内的静态成员变量仅仅是一个声明，要定义的时候才分配内存，在定义之前都是不可访问的，所以静态非常量成员不能在类内初始化
	// [详情可以看：https://www.cnblogs.com/lixuejian/p/13215271]
	// 如果去掉 inline，就要在后面加上定义。而且如果遇到多文件编译，每个文件都要定义这玩意的时候，就会发生链接错误，非常麻烦
	// inline static 允许静态成员变量可以直接类内初始化，可以完美规避上面这两种麻烦情况，所以我们才使用它
	inline static std::function<LRESULT(HWND, UINT, WPARAM, LPARAM)> Broker_Func;

	// 用于传递到 lpfnWndProc 的静态成员函数，内部调用保存 DX12Engine::CallBackFunc 的函数包装器
	// 静态成员函数属于类，不属于类实例对象，所以没有 this 指针，可以直接赋值给 C-Style 的函数指针
	static LRESULT CALLBACK CallBackFunc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam)
	{
		return Broker_Func(hwnd, msg, wParam, lParam);
	}

};


// 摄像机类
class Camera
{
private:

	XMVECTOR EyePosition = XMVectorSet(4, 5, -4, 1);		// 摄像机在世界空间下的位置
	XMVECTOR FocusPosition = XMVectorSet(4, 3, 4, 1);		// 摄像机在世界空间下观察的焦点位置
	XMVECTOR UpDirection = XMVectorSet(0, 1, 0, 0);			// 世界空间垂直向上的向量

	// 摄像机观察方向的单位向量，用于前后移动
	XMVECTOR ViewDirection = XMVector3Normalize(FocusPosition - EyePosition);

	// 焦距，摄像机原点与焦点的距离，XMVector3Length 表示对向量取模
	float FocalLength = XMVectorGetX(XMVector3Length(FocusPosition - EyePosition));

	// 摄像机向右方向的单位向量，用于左右移动，XMVector3Cross 求两向量叉乘
	XMVECTOR RightDirection = XMVector3Normalize(XMVector3Cross(ViewDirection, UpDirection));

	POINT LastCursorPoint = {};								// 上一次鼠标的位置

	float FovAngleY = XM_PIDIV4;							// 垂直视场角
	float AspectRatio = 4.0 / 3.0;							// 投影窗口宽高比
	float NearZ = 0.1;										// 近平面到原点的距离
	float FarZ = 1000;										// 远平面到原点的距离

	XMMATRIX ViewMatrix;									// 观察矩阵，世界空间 -> 观察空间
	XMMATRIX ProjectionMatrix;								// 投影矩阵，观察空间 -> 齐次裁剪空间

	XMMATRIX MVPMatrix;										// MVP 矩阵，类外需要用公有方法 GetMVPMatrix 获取

public:

	Camera()	// 摄像机的构造函数
	{
		// 注意！我们这里移除了模型矩阵！每个模型会指定具体的模型矩阵！

		// 观察矩阵，注意前两个参数是点，第三个参数才是向量
		ViewMatrix = XMMatrixLookAtLH(EyePosition, FocusPosition, UpDirection);
		// 投影矩阵 (注意近平面和远平面距离不能 <= 0!)
		ProjectionMatrix = XMMatrixPerspectiveFovLH(FovAngleY, AspectRatio, NearZ, FarZ);
	}

	// 摄像机前后移动，参数 Stride 是移动速度 (步长)，正数向前移动，负数向后移动
	void Walk(float Stride)
	{
		EyePosition += Stride * ViewDirection;
		FocusPosition += Stride * ViewDirection;
	}

	// 摄像机左右移动，参数 Stride 是移动速度 (步长)，正数向左移动，负数向右移动
	void Strafe(float Stride)
	{
		EyePosition += Stride * RightDirection;
		FocusPosition += Stride * RightDirection;
	}

	// 鼠标在屏幕空间 y 轴上移动，相当于摄像机以向右的向量 RightDirection 向上向下旋转，人眼往上下看
	void RotateByY(float angleY)
	{
		// 以向右向量为轴构建旋转矩阵，旋转 ViewDirection 和 UpDirection
		XMMATRIX R = XMMatrixRotationAxis(RightDirection, -angleY);

		UpDirection = XMVector3TransformNormal(UpDirection, R);
		ViewDirection = XMVector3TransformNormal(ViewDirection, R);

		// 利用 ViewDirection 观察向量、FocalLength 焦距，更新焦点位置
		FocusPosition = EyePosition + ViewDirection * FocalLength;
	}

	// 鼠标在屏幕空间 x 轴上移动，相当于摄像机绕世界空间的 y 轴向左向右旋转，人眼往左右看
	void RotateByX(float angleX)
	{
		// 以世界坐标系下的 y 轴 (0,1,0,0) 构建旋转矩阵，三个向量 ViewDirection, UpDirection, RightDirection 都要旋转
		XMMATRIX R = XMMatrixRotationY(angleX);

		UpDirection = XMVector3TransformNormal(UpDirection, R);
		ViewDirection = XMVector3TransformNormal(ViewDirection, R);
		RightDirection = XMVector3TransformNormal(RightDirection, R);

		// 利用 ViewDirection 观察向量、FocalLength 焦距，更新焦点位置
		FocusPosition = EyePosition + ViewDirection * FocalLength;
	}

	// 更新上一次的鼠标位置
	void UpdateLastCursorPos()
	{
		GetCursorPos(&LastCursorPoint);
	}

	// 当鼠标左键长按并移动时，旋转摄像机视角
	void CameraRotate()
	{
		POINT CurrentCursorPoint = {};
		GetCursorPos(&CurrentCursorPoint);	// 获取当前鼠标位置

		// 根据鼠标在屏幕坐标系的 x,y 轴的偏移量，计算摄像机旋转角
		float AngleX = XMConvertToRadians(0.25 * static_cast<float>(CurrentCursorPoint.x - LastCursorPoint.x));
		float AngleY = XMConvertToRadians(0.25 * static_cast<float>(CurrentCursorPoint.y - LastCursorPoint.y));

		// 旋转摄像机
		RotateByY(AngleY);
		RotateByX(AngleX);

		UpdateLastCursorPos();		// 旋转完毕，更新上一次的鼠标位置
	}

	// 更新 MVP 矩阵
	void UpdateMVPMatrix()
	{
		// 主要是更新观察矩阵
		ViewMatrix = XMMatrixLookAtLH(EyePosition, FocusPosition, UpDirection);
		MVPMatrix = ViewMatrix * ProjectionMatrix;
	}

	// 获取 MVP 矩阵
	inline XMMATRIX& GetMVPMatrix()
	{
		// 每次返回前，都更新一次
		UpdateMVPMatrix();
		return MVPMatrix;
	}
};


// 顶点
struct VERTEX
{
	XMFLOAT4 position;			// 顶点在模型坐标系的坐标
	XMFLOAT2 texcoordUV;		// 顶点纹理 UV 坐标
};


// 模型类，这是个抽象类，有两个纯虚函数，派生类需要实现下面两个纯虚函数才能创建实例
class Model
{
protected:	// 保护项，仅在自身和派生类可见

	XMMATRIX ModelMatrix = XMMatrixIdentity();			// 模型矩阵，模型空间 -> 世界空间

	ComPtr<ID3D12Resource> m_VertexResource;			// D3D12 顶点资源
	ComPtr<ID3D12Resource> m_ModelMatrixResource;		// D3D12 模型矩阵资源
	ComPtr<ID3D12Resource> m_IndexResource;				// D3D12 索引资源

	// 每个模型的 VBV 顶点信息描述符数组，数组每个元素占用一个输入槽，多槽输入可以加速 CPU-GPU 的传递
	// VertexBufferView[0] 描述每个顶点的顶点信息 (position 位置，texcoordUV 纹理 UV 坐标)
	// VertexBufferView[1] 描述每个顶点对应的模型矩阵，模型矩阵会在 IA 阶段拆分成四个行向量进行输入，之后在 VS 阶段重新组装成矩阵
	D3D12_VERTEX_BUFFER_VIEW VertexBufferView[2] = {};

	// 每个模型的 IBV 顶点索引描述符，一个模型只有一个索引描述符
	D3D12_INDEX_BUFFER_VIEW IndexBufferView = {};

	// 纹理名 - GPU 句柄映射表，用于索引纹理，设置根参数
	std::unordered_map<std::string, D3D12_GPU_DESCRIPTOR_HANDLE> Texture_GPUHandle_Map;

	// 添加新纹理 (key) 到映射表，对应的 GPUHandle 先设置为 nullptr，仅限派生类可用，对外不公开
	void AppendTextureKey(std::string&& TextureName)
	{
		Texture_GPUHandle_Map[TextureName] = {};
	}

public:		// 公共项，全局均可见

	// 类外获取模型需要的纹理，返回映射表的只读引用
	const std::unordered_map<std::string, D3D12_GPU_DESCRIPTOR_HANDLE>& RequestForTextureMap()
	{
		return Texture_GPUHandle_Map;
	}

	// 模型获取类外已经创建纹理 SRV 描述符的 SRVHandle
	void SetTextureGPUHandle(std::string TextureName, D3D12_GPU_DESCRIPTOR_HANDLE GPUHandle)
	{
		Texture_GPUHandle_Map[TextureName] = GPUHandle;
	}

	// 获取模型矩阵
	XMMATRIX GetModelMatrix()
	{
		return ModelMatrix;
	}

	// 设置模型矩阵
	void SetModelMatrix(XMMATRIX Matrix)
	{
		ModelMatrix = Matrix;
	}

	// 创建资源与描述符，这个是纯虚函数，实例类需要实现
	virtual void CreateResourceAndDescriptor(ComPtr<ID3D12Device4>& pD3D12Device) = 0;

	// 绘制模型，这个也是纯虚函数，实例类需要实现
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) = 0;

};


// 全遮挡固体方块类 (抽象类)，继承自模型类，只定义 CreateResourceAndDescriptor 这个函数，DrawModel 仍然需要派生类实现
class SoildBlock : public Model
{
protected:	// 保护项，仅在自身和派生类可见

	// CPU 高速缓存上的顶点信息数组 (静态成员，属于类，不属于类实例对象，只初始化一次)
	// 注意 DirectX 使用的是左手坐标系，写顶点信息时，请比一比你的左手！
	inline static VERTEX VertexArray[24] =
	{
		// 正面
		{{0,1,0,1},{0,0}},
		{{1,1,0,1},{1,0}},
		{{1,0,0,1},{1,1}},
		{{0,0,0,1},{0,1}},

		// 背面
		{{1,1,1,1},{0,0}},
		{{0,1,1,1},{1,0}},
		{{0,0,1,1},{1,1}},
		{{1,0,1,1},{0,1}},

		// 左面
		{{0,1,1,1},{0,0}},
		{{0,1,0,1},{1,0}},
		{{0,0,0,1},{1,1}},
		{{0,0,1,1},{0,1}},

		// 右面
		{{1,1,0,1},{0,0}},
		{{1,1,1,1},{1,0}},
		{{1,0,1,1},{1,1}},
		{{1,0,0,1},{0,1}},

		// 上面
		{{0,1,1,1},{0,0}},
		{{1,1,1,1},{1,0}},
		{{1,1,0,1},{1,1}},
		{{0,1,0,1},{0,1}},

		// 下面
		{{0,0,0,1},{0,0}},
		{{1,0,0,1},{1,0}},
		{{1,0,1,1},{1,1}},
		{{0,0,1,1},{0,1}}
	};

	// 顶点索引数组 (静态成员，属于类，不属于类实例对象，只初始化一次)
	// 注意这里的 UINT == UINT32，后面填的格式 (步长) 必须是 DXGI_FORMAT_R32_UINT，否则会出错
	inline static UINT IndexArray[36] =
	{
		// 正面
		0,1,2,0,2,3,
		// 背面
		4,5,6,4,6,7,
		// 左面
		8,9,10,8,10,11,
		// 右面
		12,13,14,12,14,15,
		// 上面
		16,17,18,16,18,19,
		// 下面
		20,21,22,20,22,23
	};


public:		// 公共项，全局均可见

	// 创建资源与描述符，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void CreateResourceAndDescriptor(ComPtr<ID3D12Device4>& pD3D12Device) override
	{
		// 临时设置 XMFLOAT4X4 类型的模型矩阵，XMFLOAT4X4 擅长存储与传递，XMMATRIX 擅长并行运算
		XMFLOAT4X4 _temp_ModelMatrix = {};
		XMStoreFloat4x4(&_temp_ModelMatrix, ModelMatrix);

		// 用于批量复制模型矩阵的 vector，vector 的底层是一块连续内存，memcpy 复制连续内存有 CPU 优化，能快很多
		std::vector<XMFLOAT4X4> _temp_ModelMatrixGroup;
		// 批量填充 ModelMatrix 到 ModelMatrixGroup
		_temp_ModelMatrixGroup.assign(24, _temp_ModelMatrix);


		// 用于创建上传堆资源的 D3D12Resource 信息结构体，这个结构体可复用
		D3D12_RESOURCE_DESC UploadResourceDesc = {};
		UploadResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;		// 上传堆资源类型都是 BUFFER 缓冲
		UploadResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;			// row_major 行主序，上传堆资源都是按行存储的
		UploadResourceDesc.Height = 1;										// 上传堆资源高度都是 1 (线性存储)
		UploadResourceDesc.Format = DXGI_FORMAT_UNKNOWN;					// 上传堆资源都是 DXGI_FORMAT_UNKNOWN
		UploadResourceDesc.MipLevels = 1;									// 上传堆资源没有 Mipmap，所以都设 1
		UploadResourceDesc.DepthOrArraySize = 1;							// 上传堆资源都设 1
		UploadResourceDesc.SampleDesc.Count = 1;							// 采样次数，上传堆资源都设 1
		UploadResourceDesc.SampleDesc.Quality = 0;							// 采样质量，上传堆资源都设 0

		// 上传堆属性
		D3D12_HEAP_PROPERTIES HeapProperties = { D3D12_HEAP_TYPE_UPLOAD };

		// 创建 VertexResource
		UploadResourceDesc.Width = 24 * sizeof(VERTEX);		// 宽度就是 VertexGroup 总元素大小

		// 以隐式堆方式创建资源，好处是简单方便，坏处是隐式堆由操作系统全权管理，开发者无法手动管理隐式堆的属性和生命周期
		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_VertexResource));

		// 创建 ModelMatrix
		UploadResourceDesc.Width = 24 * sizeof(XMFLOAT4X4);

		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_ModelMatrixResource));

		// 创建 IndexResource
		UploadResourceDesc.Width = 36 * sizeof(XMFLOAT4X4);

		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_IndexResource));


		// 将数据进行转移: CPU 高速缓存 -> CPU 共享内存

		BYTE* TransmitPointer = nullptr;	// 用于传递数据的指针

		// 映射资源，获取 D3D12 资源的地址，同时 D3D12 资源开放写权限
		m_VertexResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		// 用 memcpy 将数据复制到 D3D12 资源
		memcpy(TransmitPointer, VertexArray, 24 * sizeof(VERTEX));
		// 关闭映射，资源只写，这样静态资源读取效率会快很多，动态资源无需关闭映射
		m_VertexResource->Unmap(0, nullptr);


		m_ModelMatrixResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		memcpy(TransmitPointer, &_temp_ModelMatrixGroup[0], 24 * sizeof(XMFLOAT4X4));
		m_ModelMatrixResource->Unmap(0, nullptr);


		m_IndexResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		memcpy(TransmitPointer, IndexArray, 36 * sizeof(UINT));
		m_IndexResource->Unmap(0, nullptr);


		// 创建完所有资源，就可以填写 VBV 和 IBV 描述符了

		// VBV[0]: 描述顶点位置与纹理 UV 坐标，占据第 0 号输入槽
		VertexBufferView[0].BufferLocation = m_VertexResource->GetGPUVirtualAddress();		// D3D12 资源地址
		VertexBufferView[0].SizeInBytes = 24 * sizeof(VERTEX);								// D3D12 资源总大小
		VertexBufferView[0].StrideInBytes = sizeof(VERTEX);									// D3D12 资源单个元素的大小 (步长)

		// VBV[1]: 描述顶点的模型矩阵，占据第 1 号输入槽
		VertexBufferView[1].BufferLocation = m_ModelMatrixResource->GetGPUVirtualAddress();	// D3D12 资源地址
		VertexBufferView[1].SizeInBytes = 24 * sizeof(XMFLOAT4X4);							// D3D12 资源总大小
		VertexBufferView[1].StrideInBytes = sizeof(XMFLOAT4X4);								// D3D12 资源单个元素的大小 (步长)

		// IBV: 描述顶点的索引
		IndexBufferView.BufferLocation = m_IndexResource->GetGPUVirtualAddress();			// D3D12 资源地址
		IndexBufferView.SizeInBytes = 36 * sizeof(UINT);									// D3D12 资源总大小
		IndexBufferView.Format = DXGI_FORMAT_R32_UINT;										// D3D12 资源单个元素的大小 (步长)
	}
};


// 台阶方块类 (抽象类)，继承自模型类，只定义 CreateResourceAndDescriptor 这个函数，DrawModel 仍然需要派生类实现
class SoildStair : public Model
{
protected:	// 保护项，仅在自身和派生类可见

	// CPU 高速缓存上的顶点信息数组 (静态成员，属于类，不属于类实例对象，只初始化一次)
	// 注意 DirectX 使用的是左手坐标系，写顶点信息时，请比一比你的左手！
	inline static VERTEX VertexArray[40] =
	{
		// 台阶底面
		{{0,0,0,1},{0,0}},
		{{1,0,0,1},{1,0}},
		{{1,0,1,1},{1,1}},
		{{0,0,1,1},{0,1}},

		// 台阶背面
		{{1,1,1,1},{0,0}},
		{{0,1,1,1},{1,0}},
		{{0,0,1,1},{1,1}},
		{{1,0,1,1},{0,1}},

		// 台阶正面
		{{0,0.5,0,1},{0,0.5}},
		{{1,0.5,0,1},{1,0.5}},
		{{1,0,0,1},{1,1}},
		{{0,0,0,1},{0,1}},

		{{0,1,0.5,1},{0,0}},
		{{1,1,0.5,1},{1,0}},
		{{1,0.5,0.5,1},{1,0.5}},
		{{0,0.5,0.5,1},{0,0.5}},

		// 台阶顶面
		{{0,0.5,0.5,1},{0,0.5}},
		{{1,0.5,0.5,1},{1,0.5}},
		{{1,0.5,0,1},{1,1}},
		{{0,0.5,0,1},{0,1}},

		{{0,1,1,1},{0,0}},
		{{1,1,1,1},{1,0}},
		{{1,1,0.5,1},{1,0.5}},
		{{0,1,0.5,1},{0,0.5}},

		// 台阶左面
		{{0,1,1,1},{0,0}},
		{{0,1,0.5,1},{0.5,0}},
		{{0,0,0.5,1},{0.5,1}},
		{{0,0,1,1},{0,1}},

		{{0,0.5,0.5,1},{0.5,0.5}},
		{{0,0.5,0,1},{1,0.5}},
		{{0,0,0,1},{1,1}},
		{{0,0,0.5,1},{0.5,1}},

		// 台阶右面
		{{1,1,0.5,1},{0.5,0}},
		{{1,1,1,1},{1,0}},
		{{1,0,1,1},{1,1}},
		{{1,0,0.5,1},{0.5,1}},

		{{1,0.5,0,1},{0,0.5}},
		{{1,0.5,0.5,1},{0.5,0.5}},
		{{1,0,0.5,1},{0.5,1}},
		{{1,0,0,1},{0,1}}
	};

	// 顶点索引数组 (静态成员，属于类，不属于类实例对象，只初始化一次)
	// 注意这里的 UINT == UINT32，后面填的格式 (步长) 必须是 DXGI_FORMAT_R32_UINT，否则会出错
	inline static UINT IndexArray[60] =
	{
		// 台阶底面
		0,1,2,0,2,3,
		// 台阶背面
		4,5,6,4,6,7,
		// 台阶正面
		8,9,10,8,10,11,
		12,13,14,12,14,15,
		// 台阶顶面
		16,17,18,16,18,19,
		20,21,22,20,22,23,
		// 台阶左面
		24,25,26,24,26,27,
		28,29,30,28,30,31,
		// 台阶右面
		32,33,34,32,34,35,
		36,37,38,36,38,39
	};


public:		// 公共项，全局均可见

	// 创建资源与描述符，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void CreateResourceAndDescriptor(ComPtr<ID3D12Device4>& pD3D12Device) override
	{
		// 临时设置 XMFLOAT4X4 类型的模型矩阵，XMFLOAT4X4 擅长存储与传递，XMMATRIX 擅长并行运算
		XMFLOAT4X4 _temp_ModelMatrix = {};
		XMStoreFloat4x4(&_temp_ModelMatrix, ModelMatrix);

		// 用于批量复制模型矩阵的 vector，vector 的底层是一块连续内存，memcpy 复制连续内存有 CPU 优化，能快很多
		std::vector<XMFLOAT4X4> _temp_ModelMatrixGroup;
		// 批量填充 ModelMatrix 到 ModelMatrixGroup
		_temp_ModelMatrixGroup.assign(40, _temp_ModelMatrix);


		// 用于创建上传堆资源的 D3D12Resource 信息结构体，这个结构体可复用
		D3D12_RESOURCE_DESC UploadResourceDesc = {};
		UploadResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;		// 上传堆资源类型都是 BUFFER 缓冲
		UploadResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;			// row_major 行主序，上传堆资源都是按行存储的
		UploadResourceDesc.Height = 1;										// 上传堆资源高度都是 1 (线性存储)
		UploadResourceDesc.Format = DXGI_FORMAT_UNKNOWN;					// 上传堆资源都是 DXGI_FORMAT_UNKNOWN
		UploadResourceDesc.MipLevels = 1;									// 上传堆资源没有 Mipmap，所以都设 1
		UploadResourceDesc.DepthOrArraySize = 1;							// 上传堆资源都设 1
		UploadResourceDesc.SampleDesc.Count = 1;							// 采样次数，上传堆资源都设 1
		UploadResourceDesc.SampleDesc.Quality = 0;							// 采样质量，上传堆资源都设 0

		// 上传堆属性
		D3D12_HEAP_PROPERTIES HeapProperties = { D3D12_HEAP_TYPE_UPLOAD };

		// 创建 VertexResource
		UploadResourceDesc.Width = 40 * sizeof(VERTEX);		// 宽度就是 VertexGroup 总元素大小

		// 以隐式堆方式创建资源，好处是简单方便，坏处是隐式堆由操作系统全权管理，开发者无法手动管理隐式堆的属性和生命周期
		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_VertexResource));

		// 创建 ModelMatrix
		UploadResourceDesc.Width = 40 * sizeof(XMFLOAT4X4);

		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_ModelMatrixResource));

		// 创建 IndexResource
		UploadResourceDesc.Width = 60 * sizeof(XMFLOAT4X4);

		pD3D12Device->CreateCommittedResource(&HeapProperties, D3D12_HEAP_FLAG_NONE,
			&UploadResourceDesc, D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_IndexResource));


		// 将数据进行转移: CPU 高速缓存 -> CPU 共享内存

		BYTE* TransmitPointer = nullptr;	// 用于传递数据的指针

		// 映射资源，获取 D3D12 资源的地址，同时 D3D12 资源开放写权限
		m_VertexResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		// 用 memcpy 将数据复制到 D3D12 资源
		memcpy(TransmitPointer, VertexArray, 40 * sizeof(VERTEX));
		// 关闭映射，资源只写，这样静态资源读取效率会快很多，动态资源无需关闭映射
		m_VertexResource->Unmap(0, nullptr);


		m_ModelMatrixResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		memcpy(TransmitPointer, &_temp_ModelMatrixGroup[0], 40 * sizeof(XMFLOAT4X4));
		m_ModelMatrixResource->Unmap(0, nullptr);


		m_IndexResource->Map(0, nullptr, reinterpret_cast<void**>(&TransmitPointer));
		memcpy(TransmitPointer, IndexArray, 60 * sizeof(UINT));
		m_IndexResource->Unmap(0, nullptr);


		// 创建完所有资源，就可以填写 VBV 和 IBV 描述符了

		// VBV[0]: 描述顶点位置与纹理 UV 坐标，占据第 0 号输入槽
		VertexBufferView[0].BufferLocation = m_VertexResource->GetGPUVirtualAddress();		// D3D12 资源地址
		VertexBufferView[0].SizeInBytes = 40 * sizeof(VERTEX);								// D3D12 资源总大小
		VertexBufferView[0].StrideInBytes = sizeof(VERTEX);									// D3D12 资源单个元素的大小 (步长)

		// VBV[1]: 描述顶点的模型矩阵，占据第 1 号输入槽
		VertexBufferView[1].BufferLocation = m_ModelMatrixResource->GetGPUVirtualAddress();	// D3D12 资源地址
		VertexBufferView[1].SizeInBytes = 40 * sizeof(XMFLOAT4X4);							// D3D12 资源总大小
		VertexBufferView[1].StrideInBytes = sizeof(XMFLOAT4X4);								// D3D12 资源单个元素的大小 (步长)

		// IBV: 描述顶点的索引
		IndexBufferView.BufferLocation = m_IndexResource->GetGPUVirtualAddress();			// D3D12 资源地址
		IndexBufferView.SizeInBytes = 60 * sizeof(UINT);									// D3D12 资源总大小
		IndexBufferView.Format = DXGI_FORMAT_R32_UINT;										// D3D12 资源单个元素的大小 (步长)
	}
};


// 泥土 (实例类)，继承自全遮挡固体方块
class Dirt : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Dirt()
	{
		this->AppendTextureKey("dirt");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["dirt"]);

		// Draw Call 渲染！
		pCommandList->DrawIndexedInstanced(36, 1, 0, 0, 0);
	}
};


// 橡木木板 (实例类)，继承自全遮挡固体方块
class Planks_Oak : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Planks_Oak()
	{
		this->AppendTextureKey("planks_oak");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["planks_oak"]);

		// Draw Call 渲染！
		pCommandList->DrawIndexedInstanced(36, 1, 0, 0, 0);
	}
};


// 熔炉 (实例类)，继承自全遮挡固体方块
class Furnace : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Furnace()
	{
		this->AppendTextureKey("furnace_front_off");
		this->AppendTextureKey("furnace_side");
		this->AppendTextureKey("furnace_top");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		// 要更换纹理，可以通过 SetGraphicsRootDescriptorTable 改变根参数绑定的 GPUHandle

		// 渲染上下面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["furnace_top"]);
		pCommandList->DrawIndexedInstanced(12, 1, 24, 0, 0);

		// 渲染左右背面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["furnace_side"]);
		pCommandList->DrawIndexedInstanced(18, 1, 6, 0, 0);

		// 渲染正面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["furnace_front_off"]);
		pCommandList->DrawIndexedInstanced(6, 1, 0, 0, 0);
	}
};


// 工作台 (实例类)，继承自全遮挡固体方块
class Crafting_Table : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Crafting_Table()
	{
		this->AppendTextureKey("crafting_table_front");
		this->AppendTextureKey("crafting_table_side");
		this->AppendTextureKey("crafting_table_top");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		// 要更换纹理，可以通过 SetGraphicsRootDescriptorTable 改变根参数绑定的 GPUHandle

		// 渲染上下面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["crafting_table_top"]);
		pCommandList->DrawIndexedInstanced(12, 1, 24, 0, 0);

		// 渲染左右背面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["crafting_table_side"]);
		pCommandList->DrawIndexedInstanced(18, 1, 6, 0, 0);

		// 渲染正面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["crafting_table_front"]);
		pCommandList->DrawIndexedInstanced(6, 1, 0, 0, 0);
	}
};


// 橡树原木 (实例类)，继承自全遮挡固体方块
class Log_Oak : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Log_Oak()
	{
		this->AppendTextureKey("log_oak");
		this->AppendTextureKey("log_oak_top");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		// 要更换纹理，可以通过 SetGraphicsRootDescriptorTable 改变根参数绑定的 GPUHandle

		// 渲染上下面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["log_oak_top"]);
		pCommandList->DrawIndexedInstanced(12, 1, 24, 0, 0);

		// 渲染左右正背面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["log_oak"]);
		pCommandList->DrawIndexedInstanced(24, 1, 0, 0, 0);
	}
};


// 草方块 (实例类)，继承自全遮挡固体方块
class Grass : public SoildBlock
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Grass()
	{
		this->AppendTextureKey("grass_side");
		this->AppendTextureKey("grass_top");
		this->AppendTextureKey("dirt");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 设置根参数，将纹理 SRV 描述符设置到 GPU 的寄存器上，这样着色器就可以找到纹理了
		// 要更换纹理，可以通过 SetGraphicsRootDescriptorTable 改变根参数绑定的 GPUHandle

		// 渲染上面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["grass_top"]);
		pCommandList->DrawIndexedInstanced(6, 1, 24, 0, 0);

		// 渲染下面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["dirt"]);
		pCommandList->DrawIndexedInstanced(6, 1, 30, 0, 0);

		// 渲染左右正背面
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["grass_side"]);
		pCommandList->DrawIndexedInstanced(24, 1, 0, 0, 0);
	}
};


// 橡木完整台阶 (实例类)，继承自完整台阶方块
class Planks_Oak_SoildStair : public SoildStair
{
public:

	// 构造函数，调用 AppendTextureKey 添加需要的纹理
	Planks_Oak_SoildStair()
	{
		this->AppendTextureKey("planks_oak");
	}

	// 绘制模型，函数声明的 override 在编译期能检查虚函数是否被重写，重写/实现函数常写 override 是一种好习惯
	virtual void DrawModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList) override
	{
		// 设置 IBV 索引缓冲描述符
		pCommandList->IASetIndexBuffer(&IndexBufferView);
		// 设置 VBV 顶点缓冲描述符，注意我们这里使用了多槽输入！
		pCommandList->IASetVertexBuffers(0, 2, VertexBufferView);

		// 渲染
		pCommandList->SetGraphicsRootDescriptorTable(1, Texture_GPUHandle_Map["planks_oak"]);
		pCommandList->DrawIndexedInstanced(60, 1, 0, 0, 0);
	}
};



// 模型管理器
class ModelManager
{
public:

	// 纹理映射表元素结构体
	struct TEXTURE_MAP_INFO
	{
		std::wstring TextureFilePath;			// 文件路径

		// 位于默认堆上纹理资源
		ComPtr<ID3D12Resource> DefaultHeapTextureResource;
		// 位于上传堆的纹理资源
		ComPtr<ID3D12Resource> UploadHeapTextureResource;

		D3D12_CPU_DESCRIPTOR_HANDLE CPUHandle;	// SRV 描述符堆的 CPU 句柄，用于创建纹理 SRV 描述符，将纹理与描述符绑定
		D3D12_GPU_DESCRIPTOR_HANDLE GPUHandle;	// SRV 描述符堆的 GPU 句柄，用于设置根参数，索引到对应纹理

		// 不用担心，创建 SRV 堆描述符堆，就会确定 CPU 句柄和 GPU 句柄的地址，后续只要描述符堆不销毁重新构造，句柄地址就是固定的
		// CPU 句柄和 GPU 句柄只有位置和用法不同的区别 (CPU 句柄在 CPU 端，GPU 句柄在 GPU 端)
		// 同一索引的 CPU 和 GPU 句柄能共享数据，所以只需创建 CPU 句柄，GPU 句柄无需创建
		// SetDescriptorHeap 会把描述符堆映射到 GPU 端的渲染管线，对应的 GPU 句柄就会有数据 (和同索引的 CPU 句柄一致)
	};

	// 纹理映射表
	std::unordered_map<std::string, TEXTURE_MAP_INFO> Texture_SRV_Map;


	// 模型组，存储 Model 类指针的 vector，注意存储的是指针，指针可以指向不同类的对象
	std::vector<Model*> ModelGroup;


public:

	// 构造函数，我们在构造函数上创建纹理映射表
	ModelManager()
	{
		Texture_SRV_Map["dirt"].TextureFilePath = L"resource/dirt.png";
		Texture_SRV_Map["grass_top"].TextureFilePath = L"resource/grass_top.png";
		Texture_SRV_Map["grass_side"].TextureFilePath = L"resource/grass_side.png";
		Texture_SRV_Map["log_oak"].TextureFilePath = L"resource/log_oak.png";
		Texture_SRV_Map["log_oak_top"].TextureFilePath = L"resource/log_oak_top.png";
		Texture_SRV_Map["furnace_front_off"].TextureFilePath = L"resource/furnace_front_off.png";
		Texture_SRV_Map["furnace_side"].TextureFilePath = L"resource/furnace_side.png";
		Texture_SRV_Map["furnace_top"].TextureFilePath = L"resource/furnace_top.png";
		Texture_SRV_Map["crafting_table_front"].TextureFilePath = L"resource/crafting_table_front.png";
		Texture_SRV_Map["crafting_table_side"].TextureFilePath = L"resource/crafting_table_side.png";
		Texture_SRV_Map["crafting_table_top"].TextureFilePath = L"resource/crafting_table_top.png";
		Texture_SRV_Map["planks_oak"].TextureFilePath = L"resource/planks_oak.png";
	}

	// 创建方块，我们在这里写上创建方块的代码
	void CreateBlock()
	{
		// 两层泥土地基，y 是高度
		for (int x = 0; x < 10; x++)
		{
			for (int z = -4; z < 10; z++)
			{
				for (int y = -2; y < 0; y++)
				{
					Model* dirt = new Dirt();							// 创建对象指针，调用时会根据虚函数表调用不同的函数
					dirt->SetModelMatrix(XMMatrixTranslation(x, y, z));	// 设置不同的模型矩阵，XMMatrixTranslation 平移模型
					ModelGroup.push_back(dirt);							// 将新模型添加到模型组
				}
			}
		}

		// 一层草方块地基
		for (int x = 0; x < 10; x++)
		{
			for (int z = -4; z < 10; z++)
			{
				Model* grass = new Grass();
				grass->SetModelMatrix(XMMatrixTranslation(x, 0, z));
				ModelGroup.push_back(grass);
			}
		}

		// 4x4 木板房基

		for (int x = 3; x < 7; x++)
		{
			for (int z = 3; z < 7; z++)
			{
				Model* plank = new Planks_Oak();
				plank->SetModelMatrix(XMMatrixTranslation(x, 2, z));
				ModelGroup.push_back(plank);
			}
		}


		// 8 柱原木

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(3, y, 2));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(2, y, 3));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(6, y, 2));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(7, y, 3));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(7, y, 6));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(6, y, 7));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(2, y, 6));
			ModelGroup.push_back(log_oak);
		}

		for (int y = 1; y < 7; y++)
		{
			Model* log_oak = new Log_Oak();
			log_oak->SetModelMatrix(XMMatrixTranslation(3, y, 7));
			ModelGroup.push_back(log_oak);
		}


		// 其他木板与门前台阶
		{
			Model* plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(4, 2, 2));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(5, 2, 2));
			ModelGroup.push_back(plank);

			for (int y = 5; y < 7; y++)
			{
				for (int x = 4; x < 6; x++)
				{
					plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(x, y, 2));
					ModelGroup.push_back(plank);
				}
			}

			for (int y = 2; y < 4; y++)
			{
				for (int z = 4; z < 6; z++)
				{
					plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(2, y, z));
					ModelGroup.push_back(plank);
				}
			}

			for (int y = 2; y < 4; y++)
			{
				for (int x = 4; x < 6; x++)
				{
					plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(x, y, 7));
					ModelGroup.push_back(plank);
				}
			}

			for (int y = 2; y < 4; y++)
			{
				for (int z = 4; z < 6; z++)
				{
					plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(7, y, z));
					ModelGroup.push_back(plank);
				}
			}

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(2, 6, 4));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(2, 6, 5));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(4, 6, 7));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(5, 6, 7));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(7, 6, 4));
			ModelGroup.push_back(plank);

			plank = new Planks_Oak();
			plank->SetModelMatrix(XMMatrixTranslation(7, 6, 5));
			ModelGroup.push_back(plank);

			Model* stair = new Planks_Oak_SoildStair();
			stair->SetModelMatrix(XMMatrixTranslation(4, 2, 1));
			ModelGroup.push_back(stair);

			stair = new Planks_Oak_SoildStair();
			stair->SetModelMatrix(XMMatrixTranslation(5, 2, 1));
			ModelGroup.push_back(stair);

			stair = new Planks_Oak_SoildStair();
			stair->SetModelMatrix(XMMatrixTranslation(4, 1, 0));
			ModelGroup.push_back(stair);

			stair = new Planks_Oak_SoildStair();
			stair->SetModelMatrix(XMMatrixTranslation(5, 1, 0));
			ModelGroup.push_back(stair);
		}

		// 4x4 木板房顶

		for (int x = 3; x < 7; x++)
		{
			for (int z = 3; z < 7; z++)
			{
				Model* plank = new Planks_Oak();
				plank->SetModelMatrix(XMMatrixTranslation(x, 6, z));
				ModelGroup.push_back(plank);
			}
		}

		// 屋顶

		{
			// 第一层

			for (int x = 3; x < 7; x++)
			{
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(XMMatrixTranslation(x, 6, 1));
				ModelGroup.push_back(stair);
			}

			for (int x = 3; x < 7; x++)
			{
				// 旋转橡木台阶用的模型矩阵
				// 这里本来是可以不用 XMMatrixTranslation(-0.5, -0.5, -0.5) 平移到模型中心的
				// 因为作者本人 (我) 的设计失误，把模型坐标系原点建立在模型左下角了 (见上文的 VertexArray)
				// 导致还要先把原点平移到模型中心，旋转完再还原，增大计算量，这个是完全可以规避的
				// 读者可以自行修改 VertexArray，使方块以自身中心为原点建系，这样就可以直接 XMMatrixRotationY() 进行旋转了
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PI);						// 平移中心后，再旋转，否则会出错 (旋转角度是弧度)
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);			// 旋转完再还原
				transform *= XMMatrixTranslation(x, 6, 8);					// 再平移到对应的坐标
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			for (int z = 3; z < 7; z++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PIDIV2);					// 旋转 90°
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(1, 6, z);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			for (int z = 3; z < 7; z++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PI + XM_PIDIV2);			// 旋转 270°
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(8, 6, z);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			// 第二层

			for (int x = 3; x < 7; x++)
			{
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(XMMatrixTranslation(x, 7, 2));
				ModelGroup.push_back(stair);
			}

			for (int x = 3; x < 7; x++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PI);
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(x, 7, 7);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			for (int z = 3; z < 7; z++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PIDIV2);
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(2, 7, z);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			for (int z = 3; z < 7; z++)
			{
				XMMATRIX transform = XMMatrixTranslation(-0.5, -0.5, -0.5);
				transform *= XMMatrixRotationY(XM_PI + XM_PIDIV2);
				transform *= XMMatrixTranslation(0.5, 0.5, 0.5);
				transform *= XMMatrixTranslation(7, 7, z);
				Model* stair = new Planks_Oak_SoildStair();
				stair->SetModelMatrix(transform);
				ModelGroup.push_back(stair);
			}

			// 补上屋顶空位

			for (int x = 3; x < 7; x++)
			{
				for (int z = 3; z < 7; z++)
				{
					Model* plank = new Planks_Oak();
					plank->SetModelMatrix(XMMatrixTranslation(x, 7, z));
					ModelGroup.push_back(plank);
				}
			}
		}

		// 工作台和熔炉
		{
			Model* craft_table = new Crafting_Table();
			craft_table->SetModelMatrix(XMMatrixTranslation(3, 3, 6));
			ModelGroup.push_back(craft_table);

			Model* furnace = new Furnace();
			furnace->SetModelMatrix(XMMatrixTranslation(4, 3, 6));
			ModelGroup.push_back(furnace);

			furnace = new Furnace();
			furnace->SetModelMatrix(XMMatrixTranslation(5, 3, 6));
			ModelGroup.push_back(furnace);
		}

	}

	// 当一切准备就绪后，就可以正式创建模型资源，准备渲染了
	// 调用该函数的前提是: 依次完成 DX12Engine::CreateModelTextureResource (读取并创建纹理资源)，CreateBlock (创建方块，设置模型矩阵)
	void CreateModelResource(ComPtr<ID3D12Device4>& pD3D12Device)
	{
		// 遍历模型组
		for (auto& model : ModelGroup)
		{
			// 创建模型资源
			model->CreateResourceAndDescriptor(pD3D12Device);
			// 遍历模型自身的映射表，设置模型需要用到的纹理
			for (const auto& texture : model->RequestForTextureMap())
			{
				// 设置模型的 SRV 描述符
				model->SetTextureGPUHandle(texture.first, Texture_SRV_Map[texture.first].GPUHandle);
			}
		}
	}

	// 渲染全部模型！
	// 调用该函数的前提是: 完成上面的 CreateModelResource
	void RenderAllModel(ComPtr<ID3D12GraphicsCommandList>& pCommandList)
	{
		// 遍历模型组
		for (const auto& model : ModelGroup)
		{
			model->DrawModel(pCommandList);
		}
	}

};



// DX12 引擎
class DX12Engine
{
private:

	int WindowWidth = 640;		// 窗口宽度
	int WindowHeight = 480;		// 窗口高度
	HWND m_hwnd;				// 窗口句柄

	ComPtr<ID3D12Debug> m_D3D12DebugDevice;					// D3D12 调试层设备
	UINT m_DXGICreateFactoryFlag = NULL;					// 创建 DXGI 工厂时需要用到的标志

	ComPtr<IDXGIFactory5> m_DXGIFactory;					// DXGI 工厂
	ComPtr<IDXGIAdapter1> m_DXGIAdapter;					// 显示适配器 (显卡)
	ComPtr<ID3D12Device4> m_D3D12Device;					// D3D12 核心设备

	ComPtr<ID3D12CommandQueue> m_CommandQueue;				// 命令队列
	ComPtr<ID3D12CommandAllocator> m_CommandAllocator;		// 命令分配器
	ComPtr<ID3D12GraphicsCommandList> m_CommandList;		// 命令列表

	ComPtr<IDXGISwapChain3> m_DXGISwapChain;				// DXGI 交换链
	ComPtr<ID3D12DescriptorHeap> m_RTVHeap;					// RTV 描述符堆
	ComPtr<ID3D12Resource> m_RenderTarget[3];				// 渲染目标缓冲区数组，每一副渲染缓冲对应一个窗口缓冲区
	D3D12_CPU_DESCRIPTOR_HANDLE RTVHandle;					// RTV 描述符句柄
	UINT RTVDescriptorSize = 0;								// RTV 描述符的大小
	UINT FrameIndex = 0;									// 帧索引，表示当前渲染的第 i 帧 (第 i 个渲染目标)

	ComPtr<ID3D12Fence> m_Fence;							// 围栏
	UINT64 FenceValue = 0;									// 用于围栏等待的围栏值
	HANDLE RenderEvent = NULL;								// GPU 渲染事件
	D3D12_RESOURCE_BARRIER beg_barrier = {};				// 渲染开始的资源屏障，呈现 -> 渲染目标
	D3D12_RESOURCE_BARRIER end_barrier = {};				// 渲染结束的资源屏障，渲染目标 -> 呈现

	ComPtr<ID3D12DescriptorHeap> m_DSVHeap;					// DSV 描述符堆
	D3D12_CPU_DESCRIPTOR_HANDLE DSVHandle;					// DSV 描述符句柄
	ComPtr<ID3D12Resource> m_DepthStencilBuffer;			// DSV 深度模板缓冲资源

	// DSV 资源的格式
	// 深度模板缓冲只支持四种格式:
	// DXGI_FORMAT_D24_UNORM_S8_UINT	(每个像素占用四个字节 32 位，24 位无符号归一化浮点数留作深度值，8 位整数留作模板值)
	// DXGI_FORMAT_D32_FLOAT_S8X24_UINT	(每个像素占用八个字节 64 位，32 位浮点数留作深度值，8 位整数留作模板值，其余 24 位保留不使用)
	// DXGI_FORMAT_D16_UNORM			(每个像素占用两个字节 16 位，16 位无符号归一化浮点数留作深度值，范围 [0,1]，不使用模板)
	// DXGI_FORMAT_D32_FLOAT			(每个像素占用四个字节 32 位，32 位浮点数留作深度值，不使用模板)
	// 这里我们选择最常用的格式 DXGI_FORMAT_D24_UNORM_S8_UINT
	DXGI_FORMAT DSVFormat = DXGI_FORMAT_D24_UNORM_S8_UINT;


	ModelManager m_ModelManager;							// 模型管理器，帮助管理并渲染模型

	ComPtr<IWICImagingFactory> m_WICFactory;				// WIC 工厂
	ComPtr<IWICBitmapDecoder> m_WICBitmapDecoder;			// 位图解码器
	ComPtr<IWICBitmapFrameDecode> m_WICBitmapDecodeFrame;	// 由解码器得到的单个位图帧
	ComPtr<IWICFormatConverter> m_WICFormatConverter;		// 位图转换器
	ComPtr<IWICBitmapSource> m_WICBitmapSource;				// WIC 位图资源，用于获取位图数据
	UINT TextureWidth = 0;									// 纹理宽度
	UINT TextureHeight = 0;									// 纹理高度
	UINT BitsPerPixel = 0;									// 图像深度，图片每个像素占用的比特数
	UINT BytePerRowSize = 0;								// 纹理每行数据的真实字节大小，用于读取纹理数据、上传纹理资源
	DXGI_FORMAT TextureFormat = DXGI_FORMAT_UNKNOWN;		// 纹理格式

	ComPtr<ID3D12DescriptorHeap> m_SRVHeap;					// SRV 描述符堆

	UINT TextureSize = 0;									// 纹理的真实大小 (单位：字节)
	UINT UploadResourceRowSize = 0;							// 上传堆资源每行的大小 (单位：字节)
	UINT UploadResourceSize = 0;							// 上传堆资源的总大小 (单位：字节)



	ComPtr<ID3D12Resource> m_CBVResource;		// 常量缓冲资源，用于存放 MVP 矩阵，MVP 矩阵每帧都要更新，所以需要存储在常量缓冲区中
	struct CBuffer								// 常量缓冲结构体
	{
		XMFLOAT4X4 MVPMatrix;		// MVP 矩阵，用于将顶点数据从顶点空间变换到齐次裁剪空间
	};
	CBuffer* MVPBuffer = nullptr;	// 常量缓冲结构体指针，里面存储的是 MVP 矩阵信息，下文 Map 后指针会指向 CBVResource 的地址

	Camera m_FirstCamera;			// 第一人称摄像机

	ComPtr<ID3D12RootSignature> m_RootSignature;			// 根签名
	ComPtr<ID3D12PipelineState> m_PipelineStateObject;		// 渲染管线状态


	// 视口
	D3D12_VIEWPORT viewPort = D3D12_VIEWPORT{ 0, 0, float(WindowWidth), float(WindowHeight), D3D12_MIN_DEPTH, D3D12_MAX_DEPTH };
	// 裁剪矩形
	D3D12_RECT ScissorRect = D3D12_RECT{ 0, 0, WindowWidth, WindowHeight };

public:

	// 初始化窗口
	void InitWindow(HINSTANCE hins)
	{
		WNDCLASS wc = {};					// 用于记录窗口类信息的结构体
		wc.hInstance = hins;				// 窗口类需要一个应用程序的实例句柄 hinstance

		// 绑定回调函数，利用 std::bind，将 DX12Engine::CallBackFunc 绑定到 CallBackWrapper 的函数包装器上
		// std::bind 的作用是将 CallBackFunc 带参数绑定到一个对象上，并生成对应的函数包装器
		// 第一个参数表示对象的成员函数的指针，因为编译器不会将对象的成员函数隐式转换成函数指针，所以必须在前面添加 &
		// 第二个参数表示对象的地址，这个参数就表示类成员函数需要传递的 this 指针
		// 之后的表示将要绑定的参数，std::placeholders 表示占位符，用户调用函数，传递实参时，这个占位符会将实参一一对应
		CallBackWrapper::Broker_Func = std::bind(&DX12Engine::CallBackFunc, this,
			std::placeholders::_1, std::placeholders::_2, std::placeholders::_3, std::placeholders::_4);

		wc.lpfnWndProc = CallBackWrapper::CallBackFunc;		// 窗口类需要一个回调函数，用于处理窗口产生的消息，注意这里传递的是中间层的回调函数
		wc.lpszClassName = L"DX12 Game";					// 窗口类的名称

		RegisterClass(&wc);					// 注册窗口类，将窗口类录入到操作系统中

		// 使用上文的窗口类创建窗口
		m_hwnd = CreateWindow(wc.lpszClassName, L"Minecraft", WS_SYSMENU | WS_OVERLAPPED,
			10, 10, WindowWidth, WindowHeight,
			NULL, NULL, hins, NULL);

		// 因为指定了窗口大小不可变的 WS_SYSMENU 和 WS_OVERLAPPED，应用不会自动显示窗口，需要使用 ShowWindow 强制显示窗口
		ShowWindow(m_hwnd, SW_SHOW);
	}

	// 创建调试层
	void CreateDebugDevice()
	{
		::CoInitialize(nullptr);	// 注意这里！DX12 的所有设备接口都是基于 COM 接口的，我们需要先全部初始化为 nullptr

#if defined(_DEBUG)		// 如果是 Debug 模式下编译，就执行下面的代码

		// 获取调试层设备接口
		D3D12GetDebugInterface(IID_PPV_ARGS(&m_D3D12DebugDevice));
		// 开启调试层
		m_D3D12DebugDevice->EnableDebugLayer();
		// 开启调试层后，创建 DXGI 工厂也需要 Debug Flag
		m_DXGICreateFactoryFlag = DXGI_CREATE_FACTORY_DEBUG;

#endif
	}


	// 创建设备
	bool CreateDevice()
	{
		// 创建 DXGI 工厂
		CreateDXGIFactory2(m_DXGICreateFactoryFlag, IID_PPV_ARGS(&m_DXGIFactory));

		// DX12 支持的所有功能版本，你的显卡最低需要支持 11.0
		const D3D_FEATURE_LEVEL dx12SupportLevel[] =
		{
			D3D_FEATURE_LEVEL_12_2,		// 12.2
			D3D_FEATURE_LEVEL_12_1,		// 12.1
			D3D_FEATURE_LEVEL_12_0,		// 12.0
			D3D_FEATURE_LEVEL_11_1,		// 11.1
			D3D_FEATURE_LEVEL_11_0		// 11.0
		};


		// 用 EnumAdapters1 先遍历电脑上的每一块显卡
		// 每次调用 EnumAdapters1 找到显卡会自动创建 DXGIAdapter 接口，并返回 S_OK
		// 找不到显卡会返回 ERROR_NOT_FOUND

		for (UINT i = 0; m_DXGIFactory->EnumAdapters1(i, &m_DXGIAdapter) != ERROR_NOT_FOUND; i++)
		{
			// 找到显卡，就创建 D3D12 设备，从高到低遍历所有功能版本，创建成功就跳出
			for (const auto& level : dx12SupportLevel)
			{
				// 创建 D3D12 核心层设备，创建成功就返回 true
				if (SUCCEEDED(D3D12CreateDevice(m_DXGIAdapter.Get(), level, IID_PPV_ARGS(&m_D3D12Device))))
				{
					DXGI_ADAPTER_DESC1 adap = {};
					m_DXGIAdapter->GetDesc1(&adap);
					OutputDebugStringW(adap.Description);		// 在输出窗口上输出创建 D3D12 设备所用的显卡名称
					return true;
				}
			}
		}

		// 如果找不到任何能支持 DX12 的显卡，就退出程序
		if (m_D3D12Device == nullptr)
		{
			MessageBox(NULL, L"找不到任何能支持 DX12 的显卡，请升级电脑上的硬件！", L"错误", MB_OK | MB_ICONERROR);
			return false;
		}
	}

	// 创建命令三件套
	void CreateCommandComponents()
	{
		// 队列信息结构体，这里只需要填队列的类型 type 就行了
		D3D12_COMMAND_QUEUE_DESC queueDesc = {};
		// D3D12_COMMAND_LIST_TYPE_DIRECT 表示将命令都直接放进队列里，不做其他处理
		queueDesc.Type = D3D12_COMMAND_LIST_TYPE_DIRECT;
		// 创建命令队列
		m_D3D12Device->CreateCommandQueue(&queueDesc, IID_PPV_ARGS(&m_CommandQueue));

		// 创建命令分配器，它的作用是开辟内存，存储命令列表上的命令，注意命令类型要一致
		m_D3D12Device->CreateCommandAllocator(D3D12_COMMAND_LIST_TYPE_DIRECT, IID_PPV_ARGS(&m_CommandAllocator));

		// 创建图形命令列表，注意命令类型要一致
		m_D3D12Device->CreateCommandList(0, D3D12_COMMAND_LIST_TYPE_DIRECT, m_CommandAllocator.Get(),
			nullptr, IID_PPV_ARGS(&m_CommandList));

		// 命令列表创建时处于 Record 录制状态，我们需要关闭它，这样下文的 Reset 才能成功
		m_CommandList->Close();
	}

	// 创建 RTV 渲染目标描述符堆 (Non-Shader Visible)，创建渲染目标，将渲染目标设置为窗口
	void CreateRenderTarget()
	{
		// 创建 RTV 描述符堆 (Render Target View，渲染目标描述符)
		D3D12_DESCRIPTOR_HEAP_DESC RTVHeapDesc = {};
		RTVHeapDesc.NumDescriptors = 3;							// 渲染目标的数量
		RTVHeapDesc.Type = D3D12_DESCRIPTOR_HEAP_TYPE_RTV;		// 描述符堆的类型：RTV
		// 创建一个 RTV 描述符堆，创建成功后，会自动开辟三个描述符的内存
		m_D3D12Device->CreateDescriptorHeap(&RTVHeapDesc, IID_PPV_ARGS(&m_RTVHeap));


		// 创建 DXGI 交换链，用于将窗口缓冲区和渲染目标绑定
		DXGI_SWAP_CHAIN_DESC1 swapchainDesc = {};
		swapchainDesc.BufferCount = 3;								// 缓冲区数量
		swapchainDesc.Width = WindowWidth;							// 缓冲区 (窗口) 宽度
		swapchainDesc.Height = WindowHeight;						// 缓冲区 (窗口) 高度
		swapchainDesc.Format = DXGI_FORMAT_R8G8B8A8_UNORM;			// 缓冲区格式，指定缓冲区每个像素的大小
		swapchainDesc.SwapEffect = DXGI_SWAP_EFFECT_FLIP_DISCARD;	// 交换链类型，有 FILP 和 BITBLT 两种类型
		swapchainDesc.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT;// 缓冲区的用途，这里表示把缓冲区用作渲染目标的输出
		swapchainDesc.SampleDesc.Count = 1;							// 缓冲区像素采样次数

		// 临时低版本交换链接口，用于创建高版本交换链，因为下文的 CreateSwapChainForHwnd 不能直接用于创建高版本接口
		ComPtr<IDXGISwapChain1> _temp_swapchain;

		// 创建交换链，将窗口与渲染目标绑定
		// 注意：交换链需要绑定到命令队列来刷新，所以第一个参数要填命令队列，不填会创建失败！
		m_DXGIFactory->CreateSwapChainForHwnd(m_CommandQueue.Get(), m_hwnd,
			&swapchainDesc, nullptr, nullptr, &_temp_swapchain);

		// 通过 As 方法，将低版本接口的信息传递给高版本接口
		_temp_swapchain.As(&m_DXGISwapChain);


		// 创建完交换链后，我们还需要令 RTV 描述符 指向 渲染目标
		// 因为 ID3D12Resource 本质上只是一块数据，它本身没有对数据用法的说明
		// 我们要让程序知道这块数据是一个渲染目标，就得创建并使用 RTV 描述符

		// 获取 RTV 堆指向首描述符的句柄
		RTVHandle = m_RTVHeap->GetCPUDescriptorHandleForHeapStart();
		// 获取 RTV 描述符的大小
		RTVDescriptorSize = m_D3D12Device->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_RTV);

		for (UINT i = 0; i < 3; i++)
		{
			// 从交换链中获取第 i 个窗口缓冲，创建第 i 个 RenderTarget 渲染目标
			m_DXGISwapChain->GetBuffer(i, IID_PPV_ARGS(&m_RenderTarget[i]));

			// 创建 RTV 描述符，将渲染目标绑定到描述符上
			m_D3D12Device->CreateRenderTargetView(m_RenderTarget[i].Get(), nullptr, RTVHandle);

			// 偏移到下一个 RTV 句柄
			RTVHandle.ptr += RTVDescriptorSize;
		}
	}

	// 创建围栏和资源屏障，用于 CPU-GPU 的同步
	void CreateFenceAndBarrier()
	{
		// 创建 CPU 上的等待事件
		RenderEvent = CreateEvent(nullptr, false, true, nullptr);

		// 创建围栏，设定初始值为 0
		m_D3D12Device->CreateFence(FenceValue, D3D12_FENCE_FLAG_NONE, IID_PPV_ARGS(&m_Fence));


		// 设置资源屏障
		// beg_barrier 起始屏障：Present 呈现状态 -> Render Target 渲染目标状态
		beg_barrier.Type = D3D12_RESOURCE_BARRIER_TYPE_TRANSITION;					// 指定类型为转换屏障
		beg_barrier.Transition.StateBefore = D3D12_RESOURCE_STATE_PRESENT;
		beg_barrier.Transition.StateAfter = D3D12_RESOURCE_STATE_RENDER_TARGET;

		// end_barrier 终止屏障：Render Target 渲染目标状态 -> Present 呈现状态
		end_barrier.Type = D3D12_RESOURCE_BARRIER_TYPE_TRANSITION;
		end_barrier.Transition.StateBefore = D3D12_RESOURCE_STATE_RENDER_TARGET;
		end_barrier.Transition.StateAfter = D3D12_RESOURCE_STATE_PRESENT;
	}

	// 创建 DSV 深度模板描述符堆 (Non-Shader Visible)
	void CreateDSVHeap()
	{
		D3D12_DESCRIPTOR_HEAP_DESC DSVHeapDesc = {};		// DSV 描述符堆结构体
		DSVHeapDesc.NumDescriptors = 1;						// 描述符只有 1 个，因为我们只有一个渲染目标
		DSVHeapDesc.Type = D3D12_DESCRIPTOR_HEAP_TYPE_DSV;	// 描述符堆类型

		// 创建 DSV 描述符堆 (Depth Stencil View，深度模板描述符)，用于深度测试与模板测试
		m_D3D12Device->CreateDescriptorHeap(&DSVHeapDesc, IID_PPV_ARGS(&m_DSVHeap));

		// 获取 DSV 的 CPU 句柄
		DSVHandle = m_DSVHeap->GetCPUDescriptorHandleForHeapStart();
	}

	// 创建深度与模板缓冲，用于开启深度测试，渲染物体正确的深度与遮挡关系
	void CreateDepthStencilBuffer()
	{
		D3D12_RESOURCE_DESC DSVResourceDesc = {};							// 深度模板缓冲资源信息结构体
		DSVResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_TEXTURE2D;		// 深度缓冲其实也是一块纹理
		DSVResourceDesc.Format = DSVFormat;									// 资源纹理格式
		DSVResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_UNKNOWN;				// 深度缓冲的布局也是 UNKNOWN
		DSVResourceDesc.Width = WindowWidth;								// 宽度和渲染目标一致
		DSVResourceDesc.Height = WindowHeight;								// 高度和渲染目标一致
		DSVResourceDesc.MipLevels = 1;										// Mipmap 层级，设置为 1 就行
		DSVResourceDesc.DepthOrArraySize = 1;								// 纹理数组大小 (3D 纹理深度),设置为 1 就行
		DSVResourceDesc.SampleDesc.Count = 1;								// 采样次数，设置为 1 就行
		DSVResourceDesc.SampleDesc.Quality = 0;								// 采样质量，设置为 0 就行
		// 资源标志，创建深度模板缓冲，必须要填 D3D12_RESOURCE_FLAG_ALLOW_DEPTH_STENCIL，否则会创建失败
		DSVResourceDesc.Flags = D3D12_RESOURCE_FLAG_ALLOW_DEPTH_STENCIL;

		D3D12_CLEAR_VALUE DepthStencilBufferClearValue = {};				// 用于清空深度缓冲的信息结构体，DX12 能对这个进行优化
		DepthStencilBufferClearValue.DepthStencil.Depth = 1.0f;				// 要清空到的深度值，清空后会重置到该值
		DepthStencilBufferClearValue.DepthStencil.Stencil = 0;				// 要清空到的模板值，清空后会重置到该值
		DepthStencilBufferClearValue.Format = DSVFormat;					// 要清空缓冲的格式，要和上文一致

		// 默认堆属性，深度缓冲也是一块纹理，所以用默认堆
		D3D12_HEAP_PROPERTIES DefaultProperties = { D3D12_HEAP_TYPE_DEFAULT };

		// 创建资源，深度缓冲只会占用很少资源，所以直接 CreateCommittedResource 隐式堆创建即可，让操作系统帮我们管理
		m_D3D12Device->CreateCommittedResource(&DefaultProperties, D3D12_HEAP_FLAG_NONE, &DSVResourceDesc,
			D3D12_RESOURCE_STATE_DEPTH_WRITE, &DepthStencilBufferClearValue, IID_PPV_ARGS(&m_DepthStencilBuffer));
	}

	// 创建 DSV 描述符，DSV 描述符用于描述深度模板缓冲区，这个描述符才是渲染管线要设置的对象
	void CreateDSV()
	{
		D3D12_DEPTH_STENCIL_VIEW_DESC DSVViewDesc = {};
		DSVViewDesc.Format = DSVFormat;
		DSVViewDesc.ViewDimension = D3D12_DSV_DIMENSION_TEXTURE2D;
		DSVViewDesc.Flags = D3D12_DSV_FLAG_NONE;

		// 创建 DSV 描述符 (Depth Stencil View，深度模板描述符)
		m_D3D12Device->CreateDepthStencilView(m_DepthStencilBuffer.Get(), &DSVViewDesc, DSVHandle);
	}


	// 创建 SRV Descriptor Heap 着色器资源描述符堆 (Shader Visible)
	void CreateSRVHeap()
	{
		// 创建 SRV 描述符堆 (Shader Resource View，着色器资源描述符)
		D3D12_DESCRIPTOR_HEAP_DESC SRVHeapDesc = {};
		SRVHeapDesc.NumDescriptors = m_ModelManager.Texture_SRV_Map.size();	// 描述符堆的容量
		SRVHeapDesc.Type = D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV;			// 描述符堆类型，CBV、SRV、UAV 这三种描述符可以放在同一种描述符堆上
		SRVHeapDesc.Flags = D3D12_DESCRIPTOR_HEAP_FLAG_SHADER_VISIBLE;		// 描述符堆标志，Shader-Visible 表示对着色器可见

		// 创建 SRV 描述符堆
		m_D3D12Device->CreateDescriptorHeap(&SRVHeapDesc, IID_PPV_ARGS(&m_SRVHeap));
	}

	// 启动命令列表，准备录制复制命令
	void StartCommandRecord()
	{
		// 复制资源需要使用 GPU 的 CopyEngine 复制引擎，所以需要向命令队列发出复制命令

		m_CommandAllocator->Reset();								// 先重置命令分配器
		m_CommandList->Reset(m_CommandAllocator.Get(), nullptr);	// 再重置命令列表，复制命令不需要 PSO 状态，所以第二个参数填 nullptr
	}

	// 加载纹理到内存中
	bool LoadTextureFromFile(std::wstring TextureFilename)
	{
		// 如果还没创建 WIC 工厂，就新建一个 WIC 工厂实例。注意！WIC 工厂不可以重复释放与创建！
		if (m_WICFactory == nullptr) CoCreateInstance(CLSID_WICImagingFactory, nullptr, CLSCTX_INPROC_SERVER, IID_PPV_ARGS(&m_WICFactory));

		// 创建图片解码器，并将图片读入到解码器中
		HRESULT hr = m_WICFactory->CreateDecoderFromFilename(TextureFilename.c_str(), nullptr, GENERIC_READ, WICDecodeMetadataCacheOnDemand, &m_WICBitmapDecoder);

		std::wostringstream output_str;		// 用于格式化字符串
		switch (hr)
		{
		case S_OK: break;	// 解码成功，直接 break 进入下一步即可

		case HRESULT_FROM_WIN32(ERROR_FILE_NOT_FOUND):	// 文件找不到
			output_str << L"找不到文件 " << TextureFilename << L" ！请检查文件路径是否有误！";
			MessageBox(NULL, output_str.str().c_str(), L"错误", MB_OK | MB_ICONERROR);
			return false;

		case HRESULT_FROM_WIN32(ERROR_FILE_CORRUPT):	// 文件句柄正在被另一个应用进程占用
			output_str << L"文件 " << TextureFilename << L" 已经被另一个应用进程打开并占用了！请先关闭那个应用进程！";
			MessageBox(NULL, output_str.str().c_str(), L"错误", MB_OK | MB_ICONERROR);
			return false;

		case WINCODEC_ERR_COMPONENTNOTFOUND:			// 找不到可解码的组件，说明这不是有效的图像文件
			output_str << L"文件 " << TextureFilename << L" 不是有效的图像文件，无法解码！请检查文件是否为图像文件！";
			MessageBox(NULL, output_str.str().c_str(), L"错误", MB_OK | MB_ICONERROR);
			return false;

		default:			// 发生其他未知错误
			output_str << L"文件 " << TextureFilename << L" 解码失败！发生了其他错误，错误码：" << hr << L" ，请查阅微软官方文档。";
			MessageBox(NULL, output_str.str().c_str(), L"错误", MB_OK | MB_ICONERROR);
			return false;
		}

		// 获取图片数据的第一帧，这个 GetFrame 可以用于 gif 这种多帧动图
		m_WICBitmapDecoder->GetFrame(0, &m_WICBitmapDecodeFrame);


		// 获取图片格式，并将它转化为 DX12 能接受的纹理格式
		// 如果碰到格式无法支持的错误，可以用微软提供的 画图3D 来转换，强力推荐!
		WICPixelFormatGUID SourceFormat = {};				// 源图格式
		GUID TargetFormat = {};								// 目标格式

		m_WICBitmapDecodeFrame->GetPixelFormat(&SourceFormat);						// 获取源图格式

		if (DX12TextureHelper::GetTargetPixelFormat(&SourceFormat, &TargetFormat))	// 获取目标格式
		{
			TextureFormat = DX12TextureHelper::GetDXGIFormatFromPixelFormat(&TargetFormat);	// 获取 DX12 支持的格式
		}
		else	// 如果没有可支持的目标格式
		{
			::MessageBox(NULL, L"此纹理不受支持!", L"提示", MB_OK);
			return false;
		}


		// 获取目标格式后，将纹理转换为目标格式，使其能被 DX12 使用
		m_WICFactory->CreateFormatConverter(&m_WICFormatConverter);		// 创建图片转换器
		// 初始化转换器，实际上是把位图进行了转换
		m_WICFormatConverter->Initialize(m_WICBitmapDecodeFrame.Get(), TargetFormat, WICBitmapDitherTypeNone,
			nullptr, 0.0f, WICBitmapPaletteTypeCustom);
		// 将位图数据继承到 WIC 位图资源，我们要在这个 WIC 位图资源上获取信息
		m_WICFormatConverter.As(&m_WICBitmapSource);



		m_WICBitmapSource->GetSize(&TextureWidth, &TextureHeight);		// 获取纹理宽高

		ComPtr<IWICComponentInfo> _temp_WICComponentInfo = {};			// 用于获取 BitsPerPixel 纹理图像深度
		ComPtr<IWICPixelFormatInfo> _temp_WICPixelInfo = {};			// 用于获取 BitsPerPixel 纹理图像深度
		m_WICFactory->CreateComponentInfo(TargetFormat, &_temp_WICComponentInfo);
		_temp_WICComponentInfo.As(&_temp_WICPixelInfo);
		_temp_WICPixelInfo->GetBitsPerPixel(&BitsPerPixel);				// 获取 BitsPerPixel 图像深度

		return true;
	}

	// 上取整算法，对 A 向上取整，判断至少要多少个长度为 B 的空间才能容纳 A，用于内存对齐
	inline UINT Ceil(UINT A, UINT B)
	{
		return (A + B - 1) / B;
	}

	// 创建用于上传的 UploadResource 与用于放纹理的 DefaultResource
	void CreateUploadAndDefaultResource(ModelManager::TEXTURE_MAP_INFO& Info)
	{
		// 计算纹理每行数据的真实数据大小 (单位：Byte 字节)，因为纹理图片在内存中是线性存储的
		// 想获取纹理的真实大小、正确读取纹理数据、上传到 GPU，必须先获取纹理的 BitsPerPixel 图像深度，因为不同位图深度可能不同
		// 然后再计算每行像素占用的字节，除以 8 是因为 1 Byte = 8 bits
		BytePerRowSize = TextureWidth * BitsPerPixel / 8;

		// 纹理的真实大小 (单位：字节)
		TextureSize = BytePerRowSize * TextureHeight;

		// 上传堆资源每行的大小 (单位：字节)，注意这里要进行 256 字节对齐！
		// 因为 GPU 与 CPU 架构不同，GPU 注重并行计算，注重结构化数据的快速读取，读取数据都是以 256 字节为一组来读的
		// 因此要先要对 BytePerRowSize 进行对齐，判断需要有多少组才能容纳纹理每行像素，不对齐的话数据会读错的。
		UploadResourceRowSize = Ceil(BytePerRowSize, 256) * 256;

		// 上传堆资源的总大小 (单位：字节)，分配空间必须只多不少，否则会报 D3D12 MinimumAlloc Error 资源内存创建错误
		// 注意最后一行不用内存对齐 (因为后面没其他行了，不用内存对齐也能正确读取)，所以要 (TextureHeight - 1) 再加 BytePerRowSize
		UploadResourceSize = UploadResourceRowSize * (TextureHeight - 1) + BytePerRowSize;


		// 用于中转纹理的上传堆资源结构体
		D3D12_RESOURCE_DESC UploadResourceDesc = {};
		UploadResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;		// 资源类型，上传堆的资源类型都是 buffer 缓冲
		UploadResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;			// 资源布局，指定资源的存储方式，上传堆的资源都是 row major 按行线性存储
		UploadResourceDesc.Width = UploadResourceSize;						// 资源宽度，上传堆的资源宽度是资源的总大小，注意资源大小必须只多不少
		UploadResourceDesc.Height = 1;										// 资源高度，上传堆仅仅是传递线性资源的，所以高度必须为 1
		UploadResourceDesc.Format = DXGI_FORMAT_UNKNOWN;					// 资源格式，上传堆资源的格式必须为 UNKNOWN
		UploadResourceDesc.DepthOrArraySize = 1;							// 资源深度，这个是用于纹理数组和 3D 纹理的，上传堆资源必须为 1
		UploadResourceDesc.MipLevels = 1;									// Mipmap 等级，这个是用于纹理的，上传堆资源必须为 1
		UploadResourceDesc.SampleDesc.Count = 1;							// 资源采样次数，上传堆资源都是填 1

		// 上传堆属性的结构体，上传堆位于 CPU 和 GPU 的共享内存
		D3D12_HEAP_PROPERTIES UploadHeapDesc = { D3D12_HEAP_TYPE_UPLOAD };

		// 创建上传堆资源
		m_D3D12Device->CreateCommittedResource(&UploadHeapDesc, D3D12_HEAP_FLAG_NONE, &UploadResourceDesc,
			D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&Info.UploadHeapTextureResource));


		// 用于放纹理的默认堆资源结构体
		D3D12_RESOURCE_DESC DefaultResourceDesc = {};
		DefaultResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_TEXTURE2D;	// 资源类型，这里指定为 Texture2D 2D纹理
		DefaultResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_UNKNOWN;			// 纹理资源的布局都是 UNKNOWN
		DefaultResourceDesc.Width = TextureWidth;							// 资源宽度，这里填纹理宽度
		DefaultResourceDesc.Height = TextureHeight;							// 资源高度，这里填纹理高度
		DefaultResourceDesc.Format = TextureFormat;							// 资源格式，这里填纹理格式，要和纹理一样
		DefaultResourceDesc.DepthOrArraySize = 1;							// 资源深度，我们只有一副纹理，所以填 1
		DefaultResourceDesc.MipLevels = 1;									// Mipmap 等级，我们暂时不使用 Mipmap，所以填 1
		DefaultResourceDesc.SampleDesc.Count = 1;							// 资源采样次数，这里我们填 1 就行

		// 默认堆属性的结构体，默认堆位于显存
		D3D12_HEAP_PROPERTIES DefaultHeapDesc = { D3D12_HEAP_TYPE_DEFAULT };

		// 创建默认堆资源
		m_D3D12Device->CreateCommittedResource(&DefaultHeapDesc, D3D12_HEAP_FLAG_NONE, &DefaultResourceDesc,
			D3D12_RESOURCE_STATE_COPY_DEST, nullptr, IID_PPV_ARGS(&Info.DefaultHeapTextureResource));
	}

	// CommandList 录制命令，录制将纹理数据复制到默认堆资源的命令
	void CopyTextureDataToDefaultResource(ModelManager::TEXTURE_MAP_INFO& Info)
	{
		// 用于暂时存储纹理数据的指针，这里要用 malloc 分配空间
		BYTE* TextureData = (BYTE*)malloc(TextureSize);

		// 将整块纹理数据读到 TextureData 中，方便后文的 memcpy 复制操作
		m_WICBitmapSource->CopyPixels(nullptr, BytePerRowSize, TextureSize, TextureData);

		// 用于传递资源的指针
		BYTE* TransferPointer = nullptr;

		// Map 开始映射，Map 方法会得到上传堆资源的地址 (在共享内存上)，传递给指针，这样我们就能通过 memcpy 操作复制数据了
		Info.UploadHeapTextureResource->Map(0, nullptr, reinterpret_cast<void**>(&TransferPointer));

		// 这里我们要逐行复制数据！注意两个指针偏移的长度不同！
		for (UINT i = 0; i < TextureHeight; i++)
		{
			// 向上传堆资源逐行复制纹理数据 (CPU 高速缓存 -> 共享内存)
			memcpy(TransferPointer, TextureData, BytePerRowSize);
			// 纹理指针偏移到下一行
			TextureData += BytePerRowSize;
			// 上传堆资源指针偏移到下一行，注意偏移长度不同！
			TransferPointer += UploadResourceRowSize;
		}

		// Unmap 结束映射，因为我们无法直接读写默认堆资源，需要上传堆复制到那里，在复制之前，我们需要先结束映射，让上传堆处于只读状态
		Info.UploadHeapTextureResource->Unmap(0, nullptr);

		TextureData -= TextureSize;		// 纹理资源指针偏移回初始位置
		free(TextureData);				// 释放上文 malloc 分配的空间，后面我们用不到它，不要让它占内存

		D3D12_PLACED_SUBRESOURCE_FOOTPRINT PlacedFootprint = {};								// 资源脚本，用来描述要复制的资源
		D3D12_RESOURCE_DESC DefaultResourceDesc = Info.DefaultHeapTextureResource->GetDesc();	// 默认堆资源结构体

		// 获取纹理复制脚本，用于下文的纹理复制
		m_D3D12Device->GetCopyableFootprints(&DefaultResourceDesc, 0, 1, 0, &PlacedFootprint, nullptr, nullptr, nullptr);

		D3D12_TEXTURE_COPY_LOCATION DstLocation = {};						// 复制目标位置 (默认堆资源) 结构体
		DstLocation.Type = D3D12_TEXTURE_COPY_TYPE_SUBRESOURCE_INDEX;		// 纹理复制类型，这里必须指向纹理
		DstLocation.SubresourceIndex = 0;									// 指定要复制的子资源索引
		DstLocation.pResource = Info.DefaultHeapTextureResource.Get();		// 要复制到的资源

		D3D12_TEXTURE_COPY_LOCATION SrcLocation = {};						// 复制源位置 (上传堆资源) 结构体
		SrcLocation.Type = D3D12_TEXTURE_COPY_TYPE_PLACED_FOOTPRINT;		// 纹理复制类型，这里必须指向缓冲区
		SrcLocation.PlacedFootprint = PlacedFootprint;						// 指定要复制的资源脚本信息
		SrcLocation.pResource = Info.UploadHeapTextureResource.Get();		// 被复制数据的缓冲



		// 记录复制资源到默认堆的命令 (共享内存 -> 显存)
		m_CommandList->CopyTextureRegion(&DstLocation, 0, 0, 0, &SrcLocation, nullptr);
	}

	// 关闭命令列表，启动命令队列，正式开始将纹理复制到默认堆资源中
	void StartCommandExecute()
	{
		// 关闭命令列表
		m_CommandList->Close();

		// 用于传递命令用的临时 ID3D12CommandList 数组
		ID3D12CommandList* _temp_cmdlists[] = { m_CommandList.Get() };

		// 提交复制命令！GPU 开始复制！
		m_CommandQueue->ExecuteCommandLists(1, _temp_cmdlists);


		// 将围栏预定值设定为下一帧，注意复制资源也需要围栏等待，否则会发生资源冲突
		FenceValue++;
		// 在命令队列 (命令队列在 GPU 端) 设置围栏预定值，此命令会加入到命令队列中
		// 命令队列执行到这里会修改围栏值，表示复制已完成，"击中"围栏
		m_CommandQueue->Signal(m_Fence.Get(), FenceValue);
		// 设置围栏的预定事件，当复制完成时，围栏被"击中"，激发预定事件，将事件由无信号状态转换成有信号状态
		m_Fence->SetEventOnCompletion(FenceValue, RenderEvent);
	}

	// 最终创建 SRV 着色器资源描述符，用于描述默认堆资源为一块纹理，创建完 SRV 描述符，会将描述符句柄存储到纹理映射表中
	void CreateSRV(ModelManager::TEXTURE_MAP_INFO& Info,
		D3D12_CPU_DESCRIPTOR_HANDLE CPUHandle, D3D12_GPU_DESCRIPTOR_HANDLE GPUHandle)
	{
		// SRV 描述符信息结构体
		D3D12_SHADER_RESOURCE_VIEW_DESC SRVDescriptorDesc = {};
		// SRV 描述符类型，这里我们指定 Texture2D 2D纹理
		SRVDescriptorDesc.ViewDimension = D3D12_SRV_DIMENSION_TEXTURE2D;
		// SRV 描述符的格式也要填纹理格式
		SRVDescriptorDesc.Format = TextureFormat;
		// 纹理采样后每个纹理像素 RGBA 分量的顺序，D3D12_DEFAULT_SHADER_4_COMPONENT_MAPPING 表示纹理采样后分量顺序不改变
		SRVDescriptorDesc.Shader4ComponentMapping = D3D12_DEFAULT_SHADER_4_COMPONENT_MAPPING;
		// 这里我们不使用 Mipmap，所以填 1
		SRVDescriptorDesc.Texture2D.MipLevels = 1;

		// 创建 SRV 描述符，注意这里要用参数中的 CPUHandle
		m_D3D12Device->CreateShaderResourceView(Info.DefaultHeapTextureResource.Get(), &SRVDescriptorDesc, CPUHandle);

		// 将当前 SRV 描述符句柄存储到 ModelManager 的纹理映射表中，注意我们传的是引用参数，可以直接对参数进行修改
		Info.CPUHandle = CPUHandle;
		Info.GPUHandle = GPUHandle;
	}


	// 读取并创建纹理资源
	void CreateModelTextureResource()
	{
		CreateSRVHeap();	// 创建 SRV 描述符堆，创建时就会确定描述符的 CPU 和 GPU 地址，无需担心

		// 当前元素的 CPU 句柄
		D3D12_CPU_DESCRIPTOR_HANDLE CurrentCPUHandle = m_SRVHeap->GetCPUDescriptorHandleForHeapStart();
		// 当前元素的 GPU 句柄
		D3D12_GPU_DESCRIPTOR_HANDLE CurrentGPUHandle = m_SRVHeap->GetGPUDescriptorHandleForHeapStart();
		// SRV 描述符的大小
		UINT SRVDescriptorSize = m_D3D12Device->GetDescriptorHandleIncrementSize(D3D12_DESCRIPTOR_HEAP_TYPE_CBV_SRV_UAV);

		StartCommandRecord();	// 启动命令列表，开始录制命令

		// 对纹理映射表进行遍历
		for (auto& CurrentElem : m_ModelManager.Texture_SRV_Map)
		{
			// 从纹理文件中加载数据
			LoadTextureFromFile(CurrentElem.second.TextureFilePath);
			// 创建上传堆和默认堆资源
			CreateUploadAndDefaultResource(CurrentElem.second);
			// 将纹理数据复制到上传堆，并记录一条上传堆复制到默认堆的命令
			CopyTextureDataToDefaultResource(CurrentElem.second);
			// 最终创建 SRV 描述符
			CreateSRV(CurrentElem.second, CurrentCPUHandle, CurrentGPUHandle);

			// CPU 和 GPU 句柄偏移，准备下一个纹理
			CurrentCPUHandle.ptr += SRVDescriptorSize;
			CurrentGPUHandle.ptr += SRVDescriptorSize;
		}

		StartCommandExecute();	// 关闭命令列表，交给命令队列执行
	}


	// 创建模型顶点与索引资源
	void CreateModelVertexAndIndexResource()
	{
		m_ModelManager.CreateBlock();
		m_ModelManager.CreateModelResource(m_D3D12Device);
	}


	// 创建 Constant Buffer Resource 常量缓冲资源，常量缓冲是一块预先分配的高速显存，用于存储每一帧都要变换的资源，这里我们要存储 MVP 矩阵
	void CreateCBVResource()
	{
		// 常量资源宽度，这里填整个结构体的大小。注意！硬件要求，常量缓冲需要 256 字节对齐！所以这里要进行 Ceil 向上取整，进行内存对齐！
		UINT CBufferWidth = Ceil(sizeof(CBuffer), 256) * 256;

		D3D12_RESOURCE_DESC CBVResourceDesc = {};						// 常量缓冲资源信息结构体
		CBVResourceDesc.Dimension = D3D12_RESOURCE_DIMENSION_BUFFER;	// 上传堆资源都是缓冲
		CBVResourceDesc.Layout = D3D12_TEXTURE_LAYOUT_ROW_MAJOR;		// 上传堆资源都是按行存储数据的 (一维线性存储)
		CBVResourceDesc.Width = CBufferWidth;							// 常量缓冲区资源宽度 (要分配显存的总大小)
		CBVResourceDesc.Height = 1;										// 上传堆资源都是存储一维线性资源，所以高度必须为 1
		CBVResourceDesc.Format = DXGI_FORMAT_UNKNOWN;					// 上传堆资源的格式必须为 DXGI_FORMAT_UNKNOWN
		CBVResourceDesc.DepthOrArraySize = 1;							// 资源深度，这个是用于纹理数组和 3D 纹理的，上传堆资源必须为 1
		CBVResourceDesc.MipLevels = 1;									// Mipmap 等级，这个是用于纹理的，上传堆资源必须为 1
		CBVResourceDesc.SampleDesc.Count = 1;							// 资源采样次数，上传堆资源都是填 1

		// 上传堆属性的结构体，上传堆位于 CPU 和 GPU 的共享内存
		D3D12_HEAP_PROPERTIES UploadHeapDesc = { D3D12_HEAP_TYPE_UPLOAD };

		// 创建常量缓冲资源
		m_D3D12Device->CreateCommittedResource(&UploadHeapDesc, D3D12_HEAP_FLAG_NONE, &CBVResourceDesc,
			D3D12_RESOURCE_STATE_GENERIC_READ, nullptr, IID_PPV_ARGS(&m_CBVResource));



		// 常量缓冲直接 Map 映射到结构体指针就行即可，无需 Unmap 关闭映射，Map-Unmap 是耗时操作，对于动态数据我们都只需要 Map 一次就行，然后直接对指针修改数据，这样就实现了常量缓冲数据的修改
		// 因为我们每帧都要变换 MVP 矩阵，每帧都要对 MVPBuffer 进行修改，所以我们直接将上传堆资源地址映射到结构体指针
		// 每帧直接对指针进行修改操作，不用再进行 Unmap 了，这样着色器每帧都能读取到修改后的数据了
		m_CBVResource->Map(0, nullptr, reinterpret_cast<void**>(&MVPBuffer));

	}


	// 创建根签名
	void CreateRootSignature()
	{
		ComPtr<ID3DBlob> SignatureBlob;			// 根签名字节码
		ComPtr<ID3DBlob> ErrorBlob;				// 错误字节码，根签名创建失败时用 OutputDebugStringA((const char*)ErrorBlob->GetBufferPointer()); 可以获取报错信息

		D3D12_ROOT_PARAMETER RootParameters[2] = {};							// 根参数数组

		// 把更新频率高的根参数放前面，低的放后面，可以优化性能 (微软官方文档建议)
		// 因为 DirectX API 能对根签名进行 Version Control 版本控制，在根签名越前面的根参数，访问速度更快

		// 第一个根参数：CBV 根描述符，根描述符是内联描述符，所以下文绑定根参数时，只需要传递常量缓冲资源的地址即可

		D3D12_ROOT_DESCRIPTOR CBVRootDescriptorDesc = {};					// 常量缓冲根描述符信息结构体
		CBVRootDescriptorDesc.ShaderRegister = 0;							// 要绑定的寄存器编号，这里对应 HLSL 的 b0 寄存器
		CBVRootDescriptorDesc.RegisterSpace = 0;							// 要绑定的命名空间，这里对应 HLSL 的 space0

		RootParameters[0].ShaderVisibility = D3D12_SHADER_VISIBILITY_ALL;	// 常量缓冲对整个渲染管线都可见
		RootParameters[0].ParameterType = D3D12_ROOT_PARAMETER_TYPE_CBV;	// 第二个根参数的类型：CBV 根描述符
		RootParameters[0].Descriptor = CBVRootDescriptorDesc;				// 填上文的结构体


		// 第二个根参数：根描述表 (Range: SRV)

		D3D12_DESCRIPTOR_RANGE SRVDescriptorRangeDesc = {};						// Range 描述符范围结构体，一块 Range 表示一堆连续的同类型描述符
		SRVDescriptorRangeDesc.RangeType = D3D12_DESCRIPTOR_RANGE_TYPE_SRV;		// Range 类型，这里指定 SRV 类型，CBV_SRV_UAV 在这里分流
		SRVDescriptorRangeDesc.NumDescriptors = 1;								// Range 里面的描述符数量 N，一次可以绑定多个描述符到多个寄存器槽上
		SRVDescriptorRangeDesc.BaseShaderRegister = 0;							// Range 要绑定的起始寄存器槽编号 i，绑定范围是 [s(i),s(i+N)]，我们绑定 s0
		SRVDescriptorRangeDesc.RegisterSpace = 0;								// Range 要绑定的寄存器空间，整个 Range 都会绑定到同一寄存器空间上，我们绑定 space0
		SRVDescriptorRangeDesc.OffsetInDescriptorsFromTableStart = 0;			// Range 到根描述表开头的偏移量 (单位：描述符)，根签名需要用它来寻找 Range 的地址，我们这填 0 就行

		D3D12_ROOT_DESCRIPTOR_TABLE RootDescriptorTableDesc = {};				// RootDescriptorTable 根描述表信息结构体，一个 Table 可以有多个 Range
		RootDescriptorTableDesc.pDescriptorRanges = &SRVDescriptorRangeDesc;	// Range 描述符范围指针
		RootDescriptorTableDesc.NumDescriptorRanges = 1;						// 根描述表中 Range 的数量

		RootParameters[1].ShaderVisibility = D3D12_SHADER_VISIBILITY_PIXEL;				// 根参数在着色器中的可见性，这里指定仅在像素着色器可见 (只有像素着色器用到了纹理)
		RootParameters[1].ParameterType = D3D12_ROOT_PARAMETER_TYPE_DESCRIPTOR_TABLE;	// 根参数类型，这里我们选 Table 根描述表，一个根描述表占用 1 DWORD
		RootParameters[1].DescriptorTable = RootDescriptorTableDesc;					// 根参数指针



		D3D12_STATIC_SAMPLER_DESC StaticSamplerDesc = {};						// 静态采样器结构体，静态采样器不会占用根签名
		StaticSamplerDesc.ShaderRegister = 0;									// 要绑定的寄存器槽，对应 s0
		StaticSamplerDesc.RegisterSpace = 0;									// 要绑定的寄存器空间，对应 space0
		StaticSamplerDesc.ShaderVisibility = D3D12_SHADER_VISIBILITY_PIXEL;		// 静态采样器在着色器中的可见性，这里指定仅在像素着色器可见 (只有像素着色器用到了纹理采样)
		StaticSamplerDesc.Filter = D3D12_FILTER_COMPARISON_MIN_MAG_MIP_POINT;	// 纹理过滤类型，这里我们直接选 邻近点采样 就行
		StaticSamplerDesc.AddressU = D3D12_TEXTURE_ADDRESS_MODE_BORDER;			// 在 U 方向上的纹理寻址方式
		StaticSamplerDesc.AddressV = D3D12_TEXTURE_ADDRESS_MODE_BORDER;			// 在 V 方向上的纹理寻址方式
		StaticSamplerDesc.AddressW = D3D12_TEXTURE_ADDRESS_MODE_BORDER;			// 在 W 方向上的纹理寻址方式 (3D 纹理会用到)
		StaticSamplerDesc.MinLOD = 0;											// 最小 LOD 细节层次，这里我们默认填 0 就行
		StaticSamplerDesc.MaxLOD = D3D12_FLOAT32_MAX;							// 最大 LOD 细节层次，这里我们默认填 D3D12_FLOAT32_MAX (没有 LOD 上限)
		StaticSamplerDesc.MipLODBias = 0;										// 基础 Mipmap 采样偏移量，我们这里我们直接填 0 就行
		StaticSamplerDesc.MaxAnisotropy = 1;									// 各向异性过滤等级，我们不使用各向异性过滤，需要默认填 1
		StaticSamplerDesc.ComparisonFunc = D3D12_COMPARISON_FUNC_NEVER;			// 这个是用于阴影贴图的，我们不需要用它，所以填 D3D12_COMPARISON_FUNC_NEVER


		D3D12_ROOT_SIGNATURE_DESC rootsignatureDesc = {};			// 根签名信息结构体，上限 64 DWORD，静态采样器不占用根签名
		rootsignatureDesc.NumParameters = 2;						// 根参数数量
		rootsignatureDesc.pParameters = RootParameters;				// 根参数指针
		rootsignatureDesc.NumStaticSamplers = 1;					// 静态采样器数量
		rootsignatureDesc.pStaticSamplers = &StaticSamplerDesc;		// 静态采样器指针
		// 根签名标志，可以设置渲染管线不同阶段下的输入参数状态。注意这里！我们要从 IA 阶段输入顶点数据，所以要通过根签名，设置渲染管线允许从 IA 阶段读入数据
		rootsignatureDesc.Flags = D3D12_ROOT_SIGNATURE_FLAG_ALLOW_INPUT_ASSEMBLER_INPUT_LAYOUT;

		// 编译根签名，让根签名先编译成 GPU 可读的二进制字节码
		D3D12SerializeRootSignature(&rootsignatureDesc, D3D_ROOT_SIGNATURE_VERSION_1_0, &SignatureBlob, &ErrorBlob);
		if (ErrorBlob)		// 如果根签名编译出错，ErrorBlob 可以提供报错信息
		{
			OutputDebugStringA((const char*)ErrorBlob->GetBufferPointer());
			OutputDebugStringA("\n");
		}


		// 用这个二进制字节码创建根签名对象
		m_D3D12Device->CreateRootSignature(0, SignatureBlob->GetBufferPointer(), SignatureBlob->GetBufferSize(), IID_PPV_ARGS(&m_RootSignature));
	}

	// 创建渲染管线状态对象 (Pipeline State Object, PSO)
	void CreatePSO()
	{
		// PSO 信息结构体
		D3D12_GRAPHICS_PIPELINE_STATE_DESC PSODesc = {};

		// Input Assembler 输入装配阶段
		D3D12_INPUT_LAYOUT_DESC InputLayoutDesc = {};			// 输入样式信息结构体
		D3D12_INPUT_ELEMENT_DESC InputElementDesc[6] = {};		// 输入元素信息结构体数组

		// 第 0 号输入槽: 输入顶点位置与纹理 UV 坐标

		InputElementDesc[0].SemanticName = "POSITION";					// 要锚定的语义
		InputElementDesc[0].SemanticIndex = 0;							// 语义索引，目前我们填 0 就行
		InputElementDesc[0].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;	// 输入格式
		InputElementDesc[0].InputSlot = 0;								// 输入槽编号，目前我们填 0 就行
		InputElementDesc[0].AlignedByteOffset = 0;						// 在输入槽中的偏移
		// 输入流类型，一种是我们现在用的 D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA 逐顶点输入流,还有一种叫逐实例输入流，后面再学
		InputElementDesc[0].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
		InputElementDesc[0].InstanceDataStepRate = 0;					// 实例数据步进率，目前我们没有用到实例化，填 0


		InputElementDesc[1].SemanticName = "TEXCOORD";										// 要锚定的语义
		InputElementDesc[1].SemanticIndex = 0;												// 语义索引
		InputElementDesc[1].Format = DXGI_FORMAT_R32G32_FLOAT;								// 输入格式
		InputElementDesc[1].InputSlot = 0;													// 输入槽编号
		// 在输入槽中的偏移，因为 position 与 texcoord 在同一输入槽(0号输入槽)
		// position 是 float4，有 4 个 float ，每个 float 占 4 个字节，所以要偏移 4*4=16 个字节，这样才能确定 texcoord 参数的位置，不然装配的时候会覆盖原先 position 的数据
		InputElementDesc[1].AlignedByteOffset = 16;											// 在输入槽中的偏移
		InputElementDesc[1].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;	// 输入流类型
		InputElementDesc[1].InstanceDataStepRate = 0;										// 实例数据步进率


		// 第 1 号输入槽: 输入模型矩阵 (因为 4x4 矩阵太大，需要分成 4 个 float4 向量传输)

		// MATRIX0
		// SemanticName 语义名:							MATRIX (语义名后面不带数字)
		// SemanticIndex 语义索引:						0
		// InputSlot 输入槽:								第 1 号输入槽
		// AlignedByteOffset 相对输入槽起始位置的偏移:		0
		InputElementDesc[2].SemanticName = "MATRIX";
		InputElementDesc[2].SemanticIndex = 0;
		InputElementDesc[2].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
		InputElementDesc[2].InputSlot = 1;
		InputElementDesc[2].AlignedByteOffset = 0;
		InputElementDesc[2].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
		InputElementDesc[2].InstanceDataStepRate = 0;

		// MATRIX1
		// SemanticName 语义名:							MATRIX (语义名后面不带数字)
		// SemanticIndex 语义索引:						1
		// InputSlot 输入槽:								第 1 号输入槽
		// AlignedByteOffset 相对输入槽起始位置的偏移:		0 + 4*4 = 16
		InputElementDesc[3].SemanticName = "MATRIX";
		InputElementDesc[3].SemanticIndex = 1;
		InputElementDesc[3].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
		InputElementDesc[3].InputSlot = 1;
		InputElementDesc[3].AlignedByteOffset = 16;
		InputElementDesc[3].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
		InputElementDesc[3].InstanceDataStepRate = 0;

		// MATRIX2
		// SemanticName 语义名:							MATRIX (语义名后面不带数字)
		// SemanticIndex 语义索引:						2
		// InputSlot 输入槽:								第 1 号输入槽
		// AlignedByteOffset 相对输入槽起始位置的偏移:		16 + 4*4 = 32
		InputElementDesc[4].SemanticName = "MATRIX";
		InputElementDesc[4].SemanticIndex = 2;
		InputElementDesc[4].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
		InputElementDesc[4].InputSlot = 1;
		InputElementDesc[4].AlignedByteOffset = 32;
		InputElementDesc[4].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
		InputElementDesc[4].InstanceDataStepRate = 0;

		// MATRIX3
		// SemanticName 语义名:							MATRIX (语义名后面不带数字)
		// SemanticIndex 语义索引:						3
		// InputSlot 输入槽:								第 1 号输入槽
		// AlignedByteOffset 相对输入槽起始位置的偏移:		32 + 4*4 = 48
		InputElementDesc[5].SemanticName = "MATRIX";
		InputElementDesc[5].SemanticIndex = 3;
		InputElementDesc[5].Format = DXGI_FORMAT_R32G32B32A32_FLOAT;
		InputElementDesc[5].InputSlot = 1;
		InputElementDesc[5].AlignedByteOffset = 48;
		InputElementDesc[5].InputSlotClass = D3D12_INPUT_CLASSIFICATION_PER_VERTEX_DATA;
		InputElementDesc[5].InstanceDataStepRate = 0;



		InputLayoutDesc.NumElements = 6;						// 输入元素个数
		InputLayoutDesc.pInputElementDescs = InputElementDesc;	// 输入元素结构体数组指针
		PSODesc.InputLayout = InputLayoutDesc;					// 设置渲染管线 IA 阶段的输入样式




		ComPtr<ID3DBlob> VertexShaderBlob;		// 顶点着色器二进制字节码
		ComPtr<ID3DBlob> PixelShaderBlob;		// 像素着色器二进制字节码
		ComPtr<ID3DBlob> ErrorBlob;				// 错误字节码，根签名创建失败时用 OutputDebugStringA((const char*)ErrorBlob->GetBufferPointer()); 可以获取报错信息

		// 编译顶点着色器 Vertex Shader
		D3DCompileFromFile(L"shader.hlsl", nullptr, nullptr, "VSMain", "vs_5_1", NULL, NULL, &VertexShaderBlob, &ErrorBlob);
		if (ErrorBlob)		// 如果着色器编译出错，ErrorBlob 可以提供报错信息
		{
			OutputDebugStringA((const char*)ErrorBlob->GetBufferPointer());
			OutputDebugStringA("\n");
		}

		// 编译像素着色器 Pixel Shader
		D3DCompileFromFile(L"shader.hlsl", nullptr, nullptr, "PSMain", "ps_5_1", NULL, NULL, &PixelShaderBlob, &ErrorBlob);
		if (ErrorBlob)		// 如果着色器编译出错，ErrorBlob 可以提供报错信息
		{
			OutputDebugStringA((const char*)ErrorBlob->GetBufferPointer());
			OutputDebugStringA("\n");
		}

		PSODesc.VS.pShaderBytecode = VertexShaderBlob->GetBufferPointer();		// VS 字节码数据指针
		PSODesc.VS.BytecodeLength = VertexShaderBlob->GetBufferSize();			// VS 字节码数据长度
		PSODesc.PS.pShaderBytecode = PixelShaderBlob->GetBufferPointer();		// PS 字节码数据指针
		PSODesc.PS.BytecodeLength = PixelShaderBlob->GetBufferSize();			// PS 字节码数据长度

		// Rasterizer 光栅化
		PSODesc.RasterizerState.CullMode = D3D12_CULL_MODE_BACK;		// 剔除模式，指定是否开启背面/正面/不剔除，这里选背面剔除
		PSODesc.RasterizerState.FillMode = D3D12_FILL_MODE_SOLID;		// 填充模式，指定是否开启纯色/线框填充，这里选纯色填充

		// 第一次设置根签名！本次设置是将根签名与 PSO 绑定，设置渲染管线的输入参数状态
		PSODesc.pRootSignature = m_RootSignature.Get();

		// 设置深度测试状态
		PSODesc.DSVFormat = DSVFormat;											// 设置深度缓冲的格式
		PSODesc.DepthStencilState.DepthEnable = false;							// 开启深度缓冲
		PSODesc.DepthStencilState.DepthFunc = D3D12_COMPARISON_FUNC_LESS;		// 深度缓冲的比较方式
		PSODesc.DepthStencilState.DepthWriteMask = D3D12_DEPTH_WRITE_MASK_ALL;	// 深度缓冲的读写权限

		// D3D12_DEPTH_WRITE_MASK_ALL	允许通过深度测试的像素写入深度缓冲			(深度缓冲可读写)
		// D3D12_DEPTH_WRITE_MASK_ZERO	禁止对深度缓冲进行写操作，但仍可进行深度测试	(深度缓冲只读)
		// 两者只能选一个，不可共存。指定 DepthWriteMask 可以控制深度数据的读写，实现某些特效

		/*
			深度测试比较像素深度的伪代码，符合条件就覆盖新像素，不符合就丢弃
			NewPixel:			要写入的新像素
			CurrentPixel:		当前在缓冲区的像素
			DepthFunc:			比较方式 (实际上就是 C/C++ 的二元操作运算符)

			if (NewPixel.Depth  DepthFunc  CurrentPixel.Depth)
			{
				Accept(NewPixel)			// 新像素通过深度测试，下一步可以进行混合
				WriteDepth(NewPixel.Depth)	// 将新像素深度写入深度缓冲中
			}
			else
			{
				Reject(NewPixel)			// 丢弃新像素
			}


			D3D12_COMPARISON_FUNC_LESS 相当于小于号 <

			if (NewPixel.Depth  <  CurrentPixel.Depth)
			{
				Accept(NewPixel)			// 如果新像素深度更小，说明距离摄像机更靠前，通过深度测试
				WriteDepth(NewPixel.Depth)	// 将新像素深度写入深度缓冲中
			}
			else
			{
				Reject(NewPixel)			// 否则，这个新像素更靠后，被当前像素遮住了，丢弃新像素
			}
		*/


		// 设置基本图元，这里我们设置三角形面
		PSODesc.PrimitiveTopologyType = D3D12_PRIMITIVE_TOPOLOGY_TYPE_TRIANGLE;
		// 设置渲染目标数量，我们只有一副渲染目标 (颜色缓冲) 需要进行渲染，所以填 1
		PSODesc.NumRenderTargets = 1;
		// 设置渲染目标的格式，这里要和交换链指定窗口缓冲的格式一致，这里的 0 指的是渲染目标的索引
		PSODesc.RTVFormats[0] = DXGI_FORMAT_R8G8B8A8_UNORM;
		// 设置混合阶段 (输出合并阶段) 下 RGBA 颜色通道的开启和关闭，D3D12_COLOR_WRITE_ENABLE_ALL 表示 RGBA 四色通道全部开启
		PSODesc.BlendState.RenderTarget[0].RenderTargetWriteMask = D3D12_COLOR_WRITE_ENABLE_ALL;
		// 设置采样次数，我们这里填 1 就行
		PSODesc.SampleDesc.Count = 1;
		// 设置采样掩码，这个是用于多重采样的，我们直接填全采样 (UINT_MAX，就是将 UINT 所有的比特位全部填充为 1) 就行
		PSODesc.SampleMask = UINT_MAX;

		// 最终创建 PSO 对象
		m_D3D12Device->CreateGraphicsPipelineState(&PSODesc, IID_PPV_ARGS(&m_PipelineStateObject));
	}


	// 更新常量缓冲区，将每帧新的 MVP 矩阵传递到常量缓冲区中，这样就能看到动态的 3D 画面了
	void UpdateConstantBuffer()
	{
		// 将更新后的矩阵，存储到共享内存上的常量缓冲，这样 GPU 就可以访问到 MVP 矩阵了
		XMStoreFloat4x4(&MVPBuffer->MVPMatrix, m_FirstCamera.GetMVPMatrix());
	}

	// 渲染
	void Render()
	{
		// 每帧渲染开始前，调用 UpdateConstantBuffer() 更新常量缓冲区
		UpdateConstantBuffer();

		// 获取 RTV 堆首句柄
		RTVHandle = m_RTVHeap->GetCPUDescriptorHandleForHeapStart();
		// 获取当前渲染的后台缓冲序号
		FrameIndex = m_DXGISwapChain->GetCurrentBackBufferIndex();
		// 偏移 RTV 句柄，找到对应的 RTV 描述符
		RTVHandle.ptr += FrameIndex * RTVDescriptorSize;


		// 先重置命令分配器
		m_CommandAllocator->Reset();
		// 再重置命令列表，Close 关闭状态 -> Record 录制状态
		m_CommandList->Reset(m_CommandAllocator.Get(), nullptr);

		// 将起始转换屏障的资源指定为当前渲染目标
		beg_barrier.Transition.pResource = m_RenderTarget[FrameIndex].Get();
		// 调用资源屏障，将渲染目标由 Present 呈现(只读) 转换到 RenderTarget 渲染目标(只写)
		m_CommandList->ResourceBarrier(1, &beg_barrier);

		// 第二次设置根签名！本次设置将会检查 渲染管线绑定的根签名 与 这里的根签名 是否匹配
		// 以及根签名指定的资源是否被正确绑定，检查完毕后会进行简单的映射
		m_CommandList->SetGraphicsRootSignature(m_RootSignature.Get());
		// 设置渲染管线状态，可以在上面 m_CommandList->Reset() 的时候直接在第二个参数设置 PSO
		m_CommandList->SetPipelineState(m_PipelineStateObject.Get());

		// 设置视口 (光栅化阶段)，用于光栅化里的屏幕映射
		m_CommandList->RSSetViewports(1, &viewPort);
		// 设置裁剪矩形 (光栅化阶段)
		m_CommandList->RSSetScissorRects(1, &ScissorRect);

		// 用 RTV 句柄设置渲染目标，同时用 DSV 句柄设置深度模板缓冲，开启深度测试
		m_CommandList->OMSetRenderTargets(1, &RTVHandle, false, &DSVHandle);

		// 清空后台的深度模板缓冲，将深度重置为初始值 1，记住上文创建深度缓冲资源的时候，要填 ClearValue
		// 否则会报 D3D12 WARNING: The application did not pass any clear value to resource creation.
		m_CommandList->ClearDepthStencilView(DSVHandle, D3D12_CLEAR_FLAG_DEPTH, 1, 0, 0, nullptr);

		// 清空当前渲染目标的背景为天蓝色
		m_CommandList->ClearRenderTargetView(RTVHandle, DirectX::Colors::SkyBlue, 0, nullptr);

		// 用于设置描述符堆用的临时 ID3D12DescriptorHeap 数组
		ID3D12DescriptorHeap* _temp_DescriptorHeaps[] = { m_SRVHeap.Get() };
		// 设置描述符堆
		m_CommandList->SetDescriptorHeaps(1, _temp_DescriptorHeaps);

		// 设置常量缓冲 (第一个根参数)，我们复制完数据到 CBVResource 后，就可以让着色器读取、对顶点进行 MVP 变换了
		m_CommandList->SetGraphicsRootConstantBufferView(0, m_CBVResource->GetGPUVirtualAddress());

		// 设置图元拓扑 (输入装配阶段)，我们这里设置三角形列表
		m_CommandList->IASetPrimitiveTopology(D3D_PRIMITIVE_TOPOLOGY_TRIANGLELIST);


		// 渲染全部模型
		m_ModelManager.RenderAllModel(m_CommandList);


		// 将终止转换屏障的资源指定为当前渲染目标
		end_barrier.Transition.pResource = m_RenderTarget[FrameIndex].Get();
		// 再通过一次资源屏障，将渲染目标由 RenderTarget 渲染目标(只写) 转换到 Present 呈现(只读)
		m_CommandList->ResourceBarrier(1, &end_barrier);

		// 关闭命令列表，Record 录制状态 -> Close 关闭状态，命令列表只有关闭才可以提交
		m_CommandList->Close();

		// 用于传递命令用的临时 ID3D12CommandList 数组
		ID3D12CommandList* _temp_cmdlists[] = { m_CommandList.Get() };

		// 执行上文的渲染命令！
		m_CommandQueue->ExecuteCommandLists(1, _temp_cmdlists);

		// 向命令队列发出交换缓冲的命令，此命令会加入到命令队列中，命令队列执行到该命令时，会通知交换链交换缓冲
		m_DXGISwapChain->Present(1, NULL);




		// 将围栏预定值设定为下一帧
		FenceValue++;
		// 在命令队列 (命令队列在 GPU 端) 设置围栏预定值，此命令会加入到命令队列中
		// 命令队列执行到这里会修改围栏值，表示渲染已完成，"击中"围栏
		m_CommandQueue->Signal(m_Fence.Get(), FenceValue);
		// 设置围栏的预定事件，当渲染完成时，围栏被"击中"，激发预定事件，将事件由无信号状态转换成有信号状态
		m_Fence->SetEventOnCompletion(FenceValue, RenderEvent);
	}

	// 渲染循环
	void RenderLoop()
	{
		bool isExit = false;	// 是否退出
		MSG msg = {};			// 消息结构体

		while (isExit != true)
		{
			// MsgWaitForMultipleObjects 用于多个线程的无阻塞等待，返回值是激发事件 (线程) 的 ID
			// 经过该函数后 RenderEvent 也会自动重置为无信号状态，因为我们创建事件的时候指定了第二个参数为 false
			DWORD ActiveEvent = ::MsgWaitForMultipleObjects(1, &RenderEvent, false, INFINITE, QS_ALLINPUT);

			switch (ActiveEvent - WAIT_OBJECT_0)
			{
			case 0:				// ActiveEvent 是 0，说明渲染事件已经完成了，进行下一次渲染
			{
				Render();
			}
			break;


			case 1:				// ActiveEvent 是 1，说明渲染事件未完成，CPU 主线程同时处理窗口消息，防止界面假死
			{
				// 查看消息队列是否有消息，如果有就获取。 PM_REMOVE 表示获取完消息，就立刻将该消息从消息队列中移除
				while (PeekMessage(&msg, NULL, 0, 0, PM_REMOVE))
				{
					// 如果程序没有收到退出消息，就向操作系统发出派发消息的命令
					if (msg.message != WM_QUIT)
					{
						TranslateMessage(&msg);		// 翻译消息，当键盘按键发出信号 (WM_KEYDOWN)，将虚拟按键值转换为对应的 ASCII 码，同时产生 WM_CHAR 消息
						DispatchMessage(&msg);		// 派发消息，通知操作系统调用回调函数处理消息
					}
					else
					{
						isExit = true;							// 收到退出消息，就退出消息循环
					}
				}
			}
			break;


			case WAIT_TIMEOUT:	// 渲染超时
			{

			}
			break;

			}
		}
	}

	// 回调函数，处理窗口产生的消息
	// WASD 键 —— WM_CHAR 字符消息 —— 摄像机前后左右移动
	// 鼠标长按左键移动 —— WM_MOUSEMOVE 鼠标移动消息 —— 摄像机视角旋转
	// 关闭窗口 —— WM_DESTROY 窗口销毁消息 —— 窗口关闭，程序进程退出
	LRESULT CALLBACK CallBackFunc(HWND hwnd, UINT msg, WPARAM wParam, LPARAM lParam)
	{
		// 用 switch 将第二个参数分流，每个 case 分别对应一个窗口消息
		switch (msg)
		{
		case WM_DESTROY:			// 窗口被销毁 (当按下右上角 X 关闭窗口时)
		{
			PostQuitMessage(0);		// 向操作系统发出退出请求 (WM_QUIT)，结束消息循环
		}
		break;


		case WM_CHAR:	// 获取键盘产生的字符消息，TranslateMessage 会将虚拟键码翻译成字符码，同时产生 WM_CHAR 消息
		{
			switch (wParam)		// wParam 是按键对应的字符 ASCII 码
			{
			case 'w':
			case 'W':	// 向前移动
				m_FirstCamera.Walk(0.2);
				break;

			case 's':
			case 'S':	// 向后移动
				m_FirstCamera.Walk(-0.2);
				break;

			case 'a':
			case 'A':	// 向左移动
				m_FirstCamera.Strafe(0.2);
				break;

			case 'd':
			case 'D':	// 向右移动
				m_FirstCamera.Strafe(-0.2);
				break;
			}
		}
		break;


		case WM_MOUSEMOVE:	// 获取鼠标移动消息
		{
			switch (wParam)	// wParam 是鼠标按键的状态
			{
			case MK_LBUTTON:	// 当用户长按鼠标左键的同时移动鼠标，摄像机旋转
				m_FirstCamera.CameraRotate();
				break;

				// 按键没按，鼠标只是移动也要更新，否则就会发生摄像机视角瞬移
			default: m_FirstCamera.UpdateLastCursorPos();
			}
		}
		break;


		// 如果接收到其他消息，直接默认返回整个窗口
		default: return DefWindowProc(hwnd, msg, wParam, lParam);

		}

		return 0;	// 注意这里！default 除外的分支都会运行到这里，因此需要 return 0，否则就会返回系统随机值，导致窗口无法正常显示
	}


	// 运行窗口
	static void Run(HINSTANCE hins)
	{
		DX12Engine engine;
		engine.InitWindow(hins);
		engine.CreateDebugDevice();
		engine.CreateDevice();
		engine.CreateCommandComponents();
		engine.CreateRenderTarget();
		engine.CreateFenceAndBarrier();

		engine.CreateDSVHeap();
		engine.CreateDepthStencilBuffer();
		engine.CreateDSV();

		engine.CreateModelTextureResource();

		engine.CreateModelVertexAndIndexResource();

		engine.CreateCBVResource();

		engine.CreateRootSignature();
		engine.CreatePSO();


		engine.RenderLoop();
	}
};


// 主函数
int WINAPI WinMain(HINSTANCE hins, HINSTANCE hPrev, LPSTR cmdLine, int cmdShow)
{
	DX12Engine::Run(hins);
}

shader.hlsl

// (7) RenderMatchbox：渲染一个火柴盒，初步认识 Depth Stencil Buffer 深度模板缓冲，进一步认识顶点、模型与模型矩阵

struct VSInput      // VS 阶段输入顶点数据
{
    float4 position : POSITION;         // 输入顶点的位置，POSITION 语义对应 C++ 端输入布局中的 POSITION
    float2 texcoordUV : TEXCOORD;       // 输入顶点的纹理坐标，TEXCOORD 语义对应 C++ 端输入布局中的 TEXCOORD

    // 如果我们需要向 IA 阶段传递矩阵，矩阵太大没法直接传，我们可以把矩阵分割成一个一个行向量，再到 VS 阶段重新组装
    // MATRIX 是自定义语义，语义后面的数字表示同一个输入槽下，同语义名 (MATRIX) 的第 i 号数据
    float4 Matrix_Row0 : MATRIX0;
    float4 Matrix_Row1 : MATRIX1;
    float4 Matrix_Row2 : MATRIX2;
    float4 Matrix_Row3 : MATRIX3;

    // 其实语义只是个标识东西的字符串...
};

struct VSOutput     // VS 阶段输出顶点数据
{
    float4 position : SV_Position;      // 输出顶点的位置，SV_POSITION 是系统语义，指定顶点坐标已经位于齐次裁剪空间，通知光栅化阶段对顶点进行透视除法和屏幕映射
    float2 texcoordUV : TEXCOORD;       // 输出顶点纹理坐标时，仍然需要 TEXCOORD 语义
};

// Constant Buffer 常量缓冲，常量缓冲是预先分配的一段高速显存，存放每一帧都要变换的数据，例如我们这里的 MVP 变换矩阵
// 常量缓冲对所有着色器都是只读的，着色器不可以修改常量缓冲里面的内容
cbuffer GlobalData : register(b0, space0) // 常量缓冲，b 表示 buffer 缓冲，b0 表示 0 号 CBV 寄存器，space0 表示使用 b0 的 0 号空间
{
    row_major float4x4 MVP; // MVP 矩阵，用于将顶点坐标从模型空间变换到齐次裁剪空间，HLSL 默认按列存储，row_major 表示数据按行存储
}


// Vertex Shader 顶点着色器入口函数 (逐顶点输入)，接收来自 IA 阶段输入的顶点数据，处理并返回齐次裁剪空间下的顶点坐标
// 上一阶段：Input Assembler 输入装配阶段
// 下一阶段：Rasterization 光栅化阶段
VSOutput VSMain(VSInput input)
{
    float4x4 ModelMatrix;   // VS 阶段要用到的模型矩阵
    VSOutput output;        // 输出给光栅化阶段的结构体变量

    // 将 IA 阶段得到的行数据组装成矩阵
    ModelMatrix[0] = input.Matrix_Row0;
    ModelMatrix[1] = input.Matrix_Row1;
    ModelMatrix[2] = input.Matrix_Row2;
    ModelMatrix[3] = input.Matrix_Row3;

    // 注意 cbuffer 常量缓冲对着色器是只读的！所以我们不能在这里对常量缓冲进行修改！
    output.position = mul(input.position, ModelMatrix);     // 先乘 模型矩阵
    output.position = mul(output.position, MVP);            // 再乘 观察矩阵 和 投影矩阵，注意 mul 左操作数是 output.position
    output.texcoordUV = input.texcoordUV;                   // 纹理 UV 不用变化，照常输出即可

    return output;
}

// register(*#，spaceN) *表示资源类型，#表示所用的寄存器编号，spaceN 表示使用的 N 号寄存器空间

Texture2D m_texure : register(t0, space0);      // 纹理，t 表示 SRV 着色器资源，t0 表示 0 号 SRV 寄存器，space0 表示使用 t0 的 0 号空间
SamplerState m_sampler : register(s0, space0);  // 纹理采样器，s 表示采样器，s0 表示 0 号 sampler 寄存器，space0 表示使用 s0 的 0 号空间

// Pixel Shader 像素着色器入口函数 (逐像素输入)，接收来自光栅化阶段经过插值后的每个片元，返回像素颜色
// 上一阶段：Rasterization 光栅化阶段
// 下一阶段：Output Merger 输出合并阶段
float4 PSMain(VSOutput input) : SV_Target // SV_Target 也是系统语义，通知输出合并阶段将 PS 阶段返回的颜色写入到渲染目标(颜色缓冲)上
{
    return m_texure.Sample(m_sampler, input.texcoordUV); // 在像素着色器根据光栅化插值得到的 UV 坐标对纹理进行采样
}

---

如果读者需要找项目源代码 (文件夹下项目源代码是 “DX12 项目源代码 (xx.xx.xx 更新).zip”)，也可以点击下方的链接，我们之后更新代码，都会发布到下面这个链接中：
项目源代码地址：https://wwek.lanzoue.com/b002uxwd3a 密码：dgaf

下一节教程，我们将补上门和玻璃，接触 AlphaTest 透明测试 和 AlphaBlend 透明混合 这两个新的概念。
