51单片机汇编学习11——扩展原理与接口技术

终于到这一小节了。这一节讲扩展原理与接口技术。

那么什么是扩展原理&接口技术呢？其实主要是3种。

1、扩展一个程序存储器

2、扩展一个数据存储器

3、扩展IO口

---

1、扩展程序存储器

        其实这个扩展外部程序存储器主要是硬件的连接，程序上没有需要额外控制的代码。

因此呢以下知识了解即可。

1、引脚：

        EA: 当EA=1时单片机所有片内程序存储器有效。

                当EA=0时，片内程序存储器无效。只能访问片外程序存储器。

        ALE:在ALE的下降沿时，P0口出现稳定的程序存储器低八位地址，（配合锁存器74LS373）用ALE信号锁存这低8位地址。

        P2口：在整个取指周期中，稳定输出程序存储器的高8位地址。

        P0口： 分时输出程序存储器的低8位地址和8位的数据。

        PSEN:在ALE的下降沿之后，PSEN由高变为低，此时片外程序存储器的内容（指令字）送到P0口，而后在PSEN的上升沿将指令字送入指令寄存器。

 之前写数码管的程序的时候也用到了一款锁存器74HC573和这里的锁存器型号不同。但其实功能都是差不多的。

不过74LS373也叫地址锁存器，在这种扩展接口的地方会经常用到。

---

2、扩展数据存储器

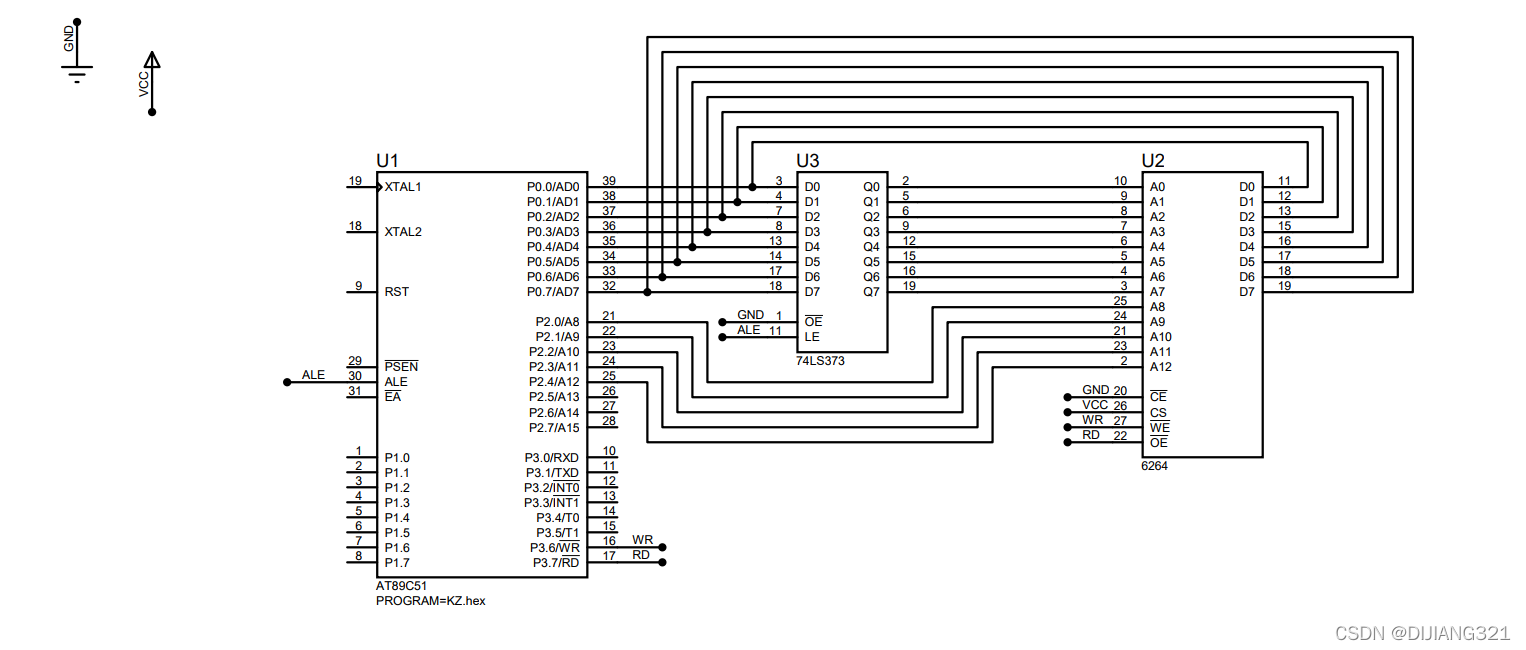

连线图：

 6264的CE  CS两个引脚都是片选引脚因为这里只用了一个6264芯片所以我这边直接给CE接地，CS接VCC。

首先先讲一下地址锁存器74LS373

LE为数据打入端：当LE为“1”时， 锁存器输出状态（1Q～8Q）同输入状态（1D～8D）；当LE由“1”变“0”时，数据打入
