  前言：Betaflight Configurator是一个用于配置和调校无人机飞控系统的工具，在无人机爱好者中很常用。它是一个跨平台的配置工具，适用于各种类型的无人机，包括四旋翼、六旋翼等。我看到了很多相关信息，所以在此想整理出一个比较全面的教程。

---

第一章：软件安装与连接

1.1 下载与安装

        官网下载地址：GitHub发布页（支持Windows/macOS/Linux）。

1.2 连接飞控

        使用USB线连接飞控与电脑，飞控通电后红灯或绿灯渐变闪烁表示识别成功。

        打开软件 → 右上角选择对应串口（COM）→ 点击Connect。

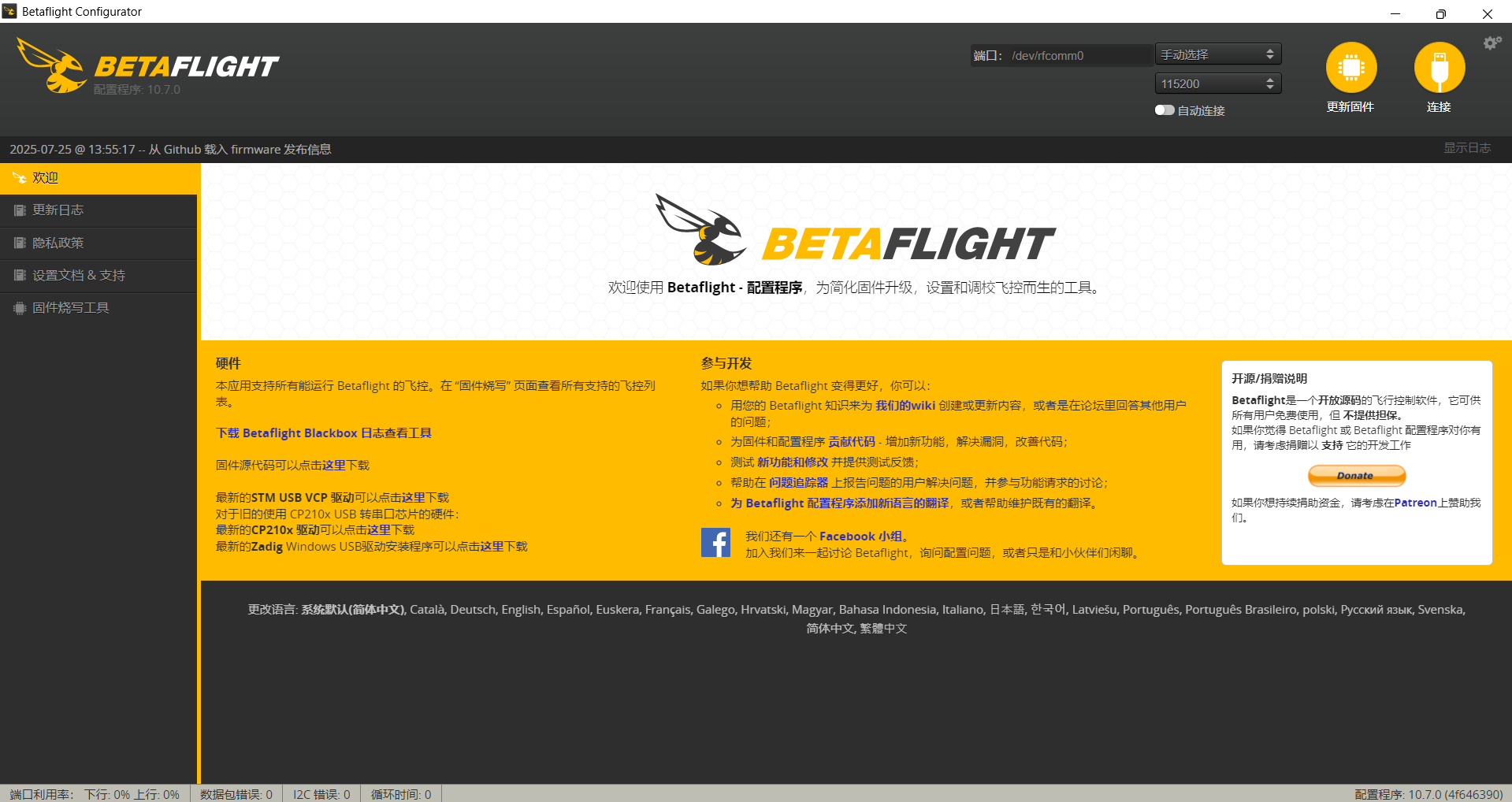

图 1 软件欢迎界面

---

第二章：基础配置

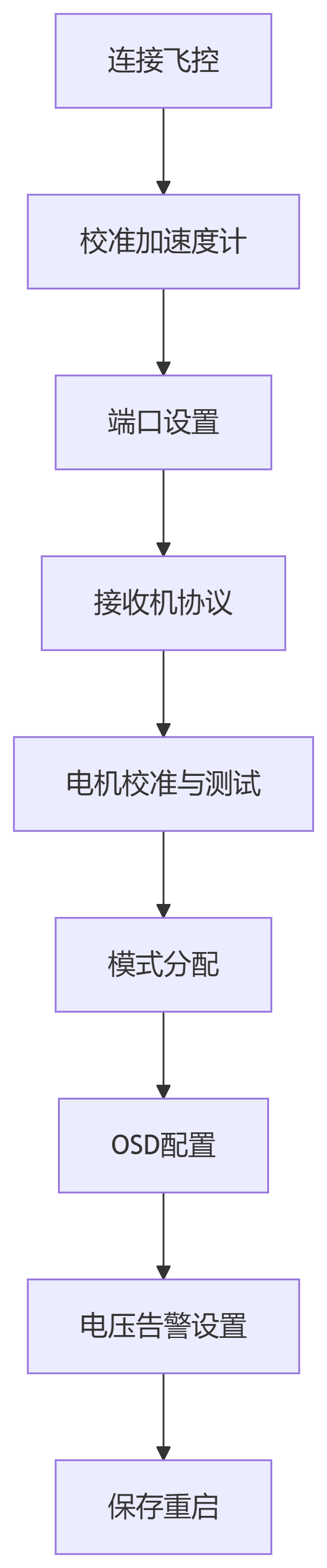

图 2 基础配置流程图

 2.1 连接飞控与软件

1. 硬件连接

   • 使用USB线连接飞控与电脑，飞控通电后红灯/绿灯渐变闪烁表示识别成功。

   • 打开软件 → 右上角选择对应串口号（如COM3或/dev/ttyACM0）→ 点击Connect。

2. 驱动问题处理

   • Windows若未识别：使用Zadig工具安装STM32 Virtual COM Port驱动。

   • Linux需执行：sudo usermod -aG dialout $USER 后重启。

2.2 基础参数配置（Configuration标签页）

        1. 飞控方向校准（Setup标签页）

                点击Calibrate Accelerometer → 按提示放置飞控水平 → 完成校准后查看3D模型是否随物理移动同步。

        2. 端口设置（Ports标签页）

                接收机：启用对应UART的“Serial RX”（例：ELRS接收机需开启UART1的串行接收）。

                图传/OSD：启用MSP显示输出的UART（通常与图传模块共用）。

                GPS：若使用GPS，启用对应UART的“GPS”和“Telemetry”。

        3. 接收机协议（Configuration → Receiver）

                协议类型：

                        ELRS选CRSF，SBUS选SERIAL_BASED（如FrSky），SPI接收机选SPI_RX36。

                通道映射：

                        打杆检查通道顺序（默认AETR：油门AIL升降ELE方向RUD）。若通道反向：在遥控器设置中调整或勾选软件内的REVERSE选项1。

        4. 电机设置（Motors标签页）

        ！！必须拆桨！！

        电调校准：

                开启I understand the risks → 拖动主滑块至100%。

                插电池 → 听到“滴滴”提示音后立即拉回0% → 完成校准。

        电机转向测试：

                拖动单个电机滑块（如Motor 1至25%）→ 观察转向是否与图示一致（CCW逆时针/CW顺时针）。

                转向错误：交换电调信号线或通过BLHeli软件调整。

        5. 模式设置（Modes标签页）

        必备模式分配：

模式	作用	推荐开关通道
ARM	解锁电机	AUX1（拨动开关）
ANGLE	自稳模式（新手必用）	AUX2
BEEPER	寻机蜂鸣器	AUX3

        高级模式：

        AIR MODE（常与ACRO联动）：低油门保持姿态控制。

        TURTLE（反乌龟模式）：倒置后翻转恢复。

        6. OSD叠加信息（Onscreen Display标签页）

                拖拽元素到预览画面：核心项包括电压、飞行模式、计时器、RSSI信号。

                点击Save应用 → 断开USB后重新通电生效。

        7. 电池与电压告警（Power & Battery标签页）

                电压检测：

                        设置Battery Voltage为实际电池S数（如4S填4）。

                        校准电压：插电池后点击Read → 对比万用表数值调整偏移量。

                告警阈值：

                        建议设置：Warning Voltage = 3.5V/单体，Critical Voltage = 3.2V/单体。

2.3 保存与重启

每次修改后：点击右下角Save and Reboot（保存并重启飞控）。

        配置备份：

                在Presets标签页点击Save to File导出.diff文件，避免设置丢失。

2.4 基础调参安全要点

1. 首次通电顺序：USB连接 → 软件配置 → 断开USB → 插电池 → 再通电测试。

2. 解锁保护：确保ARM模式开关逻辑正确（推杆解锁为高风险，推荐用拨动开关）。

3. 电机异常处理：

   • 电机不转：检查电调校准、飞控供电、信号线焊接。

   • 单个电机停转：排查电机线虚焊或电调故障。

---

第三章：接收机与模式设置

3.1 接收机设置（确保遥控信号正常输入）

        1. 硬件连接与端口启用

                接线确认：接收机需正确连接飞控的UART端口（5V、GND、信号线三根）。

                端口启用：

                       进入Ports标签页 → 找到接收机连接的UART（如UART2）→ 开启Serial RX开关。

                       注意：每个UART只能启用一种功能，避免与图传或GPS冲突。

        2. 协议选择与通道映射

        协议类型（Configuration → Receiver）：

接收机类型	协议选择	说明
ELRS/TBS Crossfire	CRSF	高速双向通信
FrSky SBUS	Serial-based → SBUS	需关闭Telemetry选项
Spektrum卫星	SPEKTRUM1024（≤7通道）或SPEKTRUM2048（≥8通道）	需CLI绑定

        通道顺序校准：

                默认映射为AETR1234（AIL副翼、ELE升降、THR油门、RUD方向）。

                打杆检查：移动摇杆时，软件通道滑块应在1000~2000范围内变化，中立点接近1500。若顺序错误，在Receiver页面修改映射（例：TAER改为AETR）。

        3. 遥控器端点与死区校准

        油门最低值：确保油门最低位≤1000（若高于1000，飞控会禁止解锁）。

        中立点死区：

                观察摇杆回中时的波动范围（例：1497~1503）→ 计算死区值：(波动最大值-最小值)/2 ≈ 3 → 填入Deadband字段。

        微调方法：

                在遥控器设置中调整通道的Endpoint(终点)和Subtrim(微调)使数值达标后点击Save。

图 3 微调方法步骤图

3.2 模式设置（定义飞行行为与功能开关）

        1. 核心模式分配（Modes标签页）

        必选模式：

模式	作用	推荐开关类型
ARM	电机解锁/锁定	拨杆开关（如AUX1）
ANGLE	自稳模式（新手必备）	三段开关（如AUX2）
HORIZON	混合模式（自稳+特技）	与ANGLE共用开关
ACRO	手动模式（无自动修正）	三段开关高位

        实用功能模式：

        BEEPER（寻机蜂鸣器）：紧急定位飞机。

        TURTLE（反乌龟）：倒置后反转电机实现翻转复位。

        AIRMODE：低油门时保持姿态控制，常与ACRO绑定。

        2. 设置步骤

                选择目标模式（如ARM）→ 点击Add Range。

                拨动遥控器对应开关（如AUX1）→ 软件自动识别通道，拖动黄色滑块覆盖激活区间（例：1300~1700）。

                安全验证：

                        确保ARM开关为瞬时触发或明确高低位，避免误触解锁。

                        测试时卸桨，观察软件中模式状态随开关变化是否同步。

        3. 解锁失败排查（查看Setup标签页的“禁止解锁标志”）

错误代码	原因	解决方案
3	接收机无信号（RX Loss）	检查对频、接线、协议
7	油门未归零	校准油门终点或微调
8	飞机倾斜角度过大	放置水平或调大max_angle_inclination
17	USB连接未断开	拔掉数据线

3.3 关键注意事项

1. 保存与重启：每次修改后必须点击Save and Reboot，否则设置不生效。

2. 接收机绑定问题：

   • Spektrum接收机需CLI输入set spektrum_sat_bind=9后重启绑定。

   • ELRS接收机支持WiFi模式无线调参：连接端口填tcp://10.0.0.1。

3. 模式冲突：避免将互斥模式（如ANGLE和ACRO）分配在同一开关位置。

3.4  总结流程

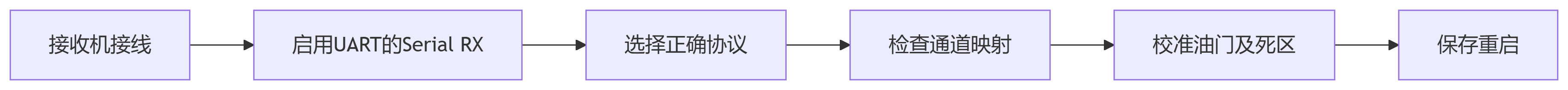

1. 接收机：接线 → 开端口 → 选协议 → 校通道 → 调死区。

2. 模式：分配ARM/飞行模式 → 设开关区间 → 测试响应 → 排查解锁错误。

3. 进阶：ELRS用户可无线连接调参；解锁异常速查“禁止解锁标志”。

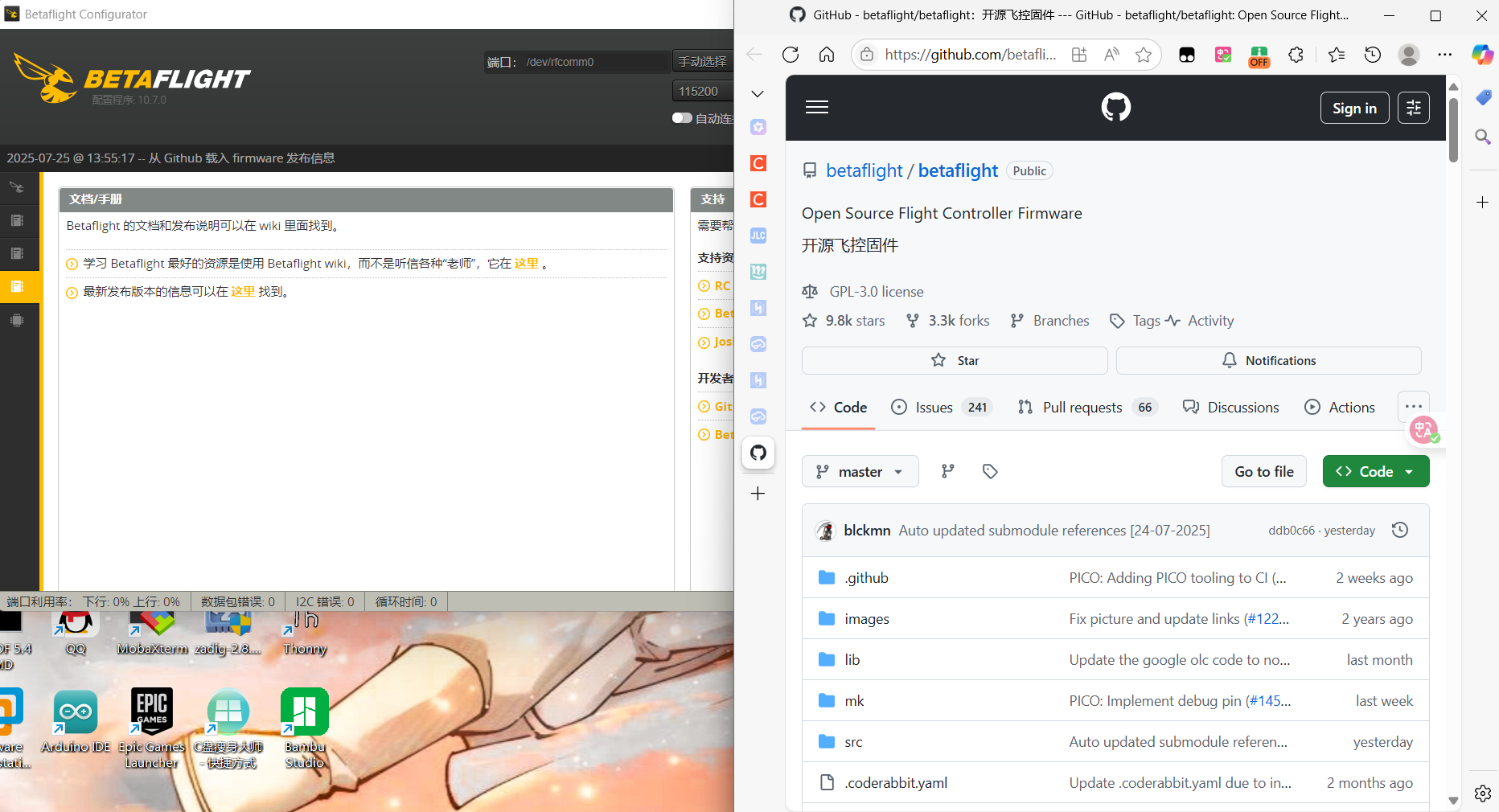

图 4 技术手册网址

---

第四章：进阶校准

以下是Betaflight进阶调校的详细教学，涵盖滤波器优化、PID调参、资源重映射等核心技术，结合官方文档与实际调试经验整理而成。重点解决高频振动抑制、延迟优化与飞行手感精细化控制问题，个人愚见，仅供参考：

4.1 滤波器优化（核心降噪手段）

1. RPM滤波器（必选项）

        作用：根据电机转速实时消除电机谐波噪声，大幅提升陀螺仪数据纯净度。

       启用条件：电调支持双向DShot（BLHeli_32需固件≥32.7；BLHeli_S需刷JESC/JazzMaverick固件）。

设置：

set dshot_bidir = ON       # 启用双向DShot
set motor_poles = 14       # 根据电机磁极数设置（2207电机通常为14）
set dyn_notch_width_percent = 0  # 关闭动态陷波宽度（避免冲突）
set dyn_notch_q = 250      # 提高Q值以聚焦窄频噪声

验证步骤：

验证步骤：

1. 拆桨上电 → 进入Motor标签页。

2. 推动单电机滑块 → 观察R: [转速值]实时显示（若显示E >0%则数据包异常，检查接线）

2. 低通滤波器调优

        原则：启用RPM滤波后，可大幅减少低通滤波强度以降低延迟。

        操作：进入PID调校 → 滤波器标签页。

        双滑块向右拖动：左滑块（陀螺仪低通）：建议1.5×~2.0×（默认值倍数）右滑块（Dterm低通）：建议1.8×~2.2×7。

        安全边界：烫手阈值：>60°C需回调滑块。每次增加0.2× → 飞行30秒 → 手摸电机温度。

3. 动态陷波滤波器（残噪补漏）

RPM启用后配置：

set dyn_notch_range = MEDIUM  # 中频范围（140-600Hz覆盖多数穿越机）
set dyn_notch_min_hz = 90     # 抑制非电机类低频共振

滤波器协同逻辑：RPM主攻电机噪声 → 动态陷波清理结构共振 → 低通滤波兜底残余高频噪声。

4.2 PID与飞行控制算法调校

1. 主滑动条全局调整

参数	轻型机（<550g）	重型机（>700g）	竞速机	电影机
主乘数	0.7~0.9	1.2~1.5	1.0~1.1	0.8~1.0
摇杆响应增益	1.0	0.8	1.3~1.5	0.5~0.7
PD平衡	默认	←左移10%	→右移15%	默认

调节逻辑：

        主乘数：整体PID强度（重型机需更高对抗惯性）。

        摇杆响应增益：前馈量（高值=瞬态响应快，低值=操作平滑）。

        PD平衡：左移降P防抖动，右移增D抑洗桨。

2. 关键进阶参数

        I值释放（Iterm Relax）：

set iterm_relax = SETPOINT    # BF4.2+必选（防动作结束过冲）
set iterm_relax_cutoff = 15   # 电影机用10，竞速机用30

        反重力（Anti-gravity）：

set anti_gravity_gain = 3.5   # 默认2.0，油门骤变时增强姿态锁定

3. 前馈控制优化（减少延迟）

TBS Crossfire/ExpressLRS用户专用：

set ff_interpolate_sp = AVERAGED
set rc_smoothing_auto_smoothness = 10
set thr_mid = 20%             # 改善油门线性

4.3 硬件级高级配置

1. 资源重映射（飞控引脚维修）

场景：电机/串口焊盘损坏时转移功能。

操作步骤（将MOTOR 2重定向至MOTOR 5引脚）：

resource MOTOR 2 none         # 解除原映射
resource MOTOR 5 none         # 解除目标引脚占用
resource MOTOR 2 A10          # A10为MOTOR 5物理引脚（查resource list）
save

2. 摄像头OSD控制

支持摄像头：RunCam/Rattel等带调参协议的FPV摄像头。

CLI配置：

resource CAMERA_CONTROL 1 B03  # 指定控制引脚
set camera_control_mode = HARDWARE_PWM
set camera_control_ref_voltage = 330  # 悬空电压(3.3V)

操作：解锁后油门中位 + 俯仰杆上推 → 进入OSD菜单

4.4 调校方法论与工具

1. 黑匣子（Blackbox）分析流程：

   • 飞行→录日志→用[Blackbox Explorer]导入。

   • 重点看：陀螺仪（噪声）、设定值（延迟）、电机输出（振荡）。

2. CPU负载监控：

   tasks # 查看各任务负载，总负载应<70%（防丢帧）

3. 参数备份与恢复：

   • diff all → 复制文本至本地（全配置备份）。

   • 崩溃后粘贴回CLI → save

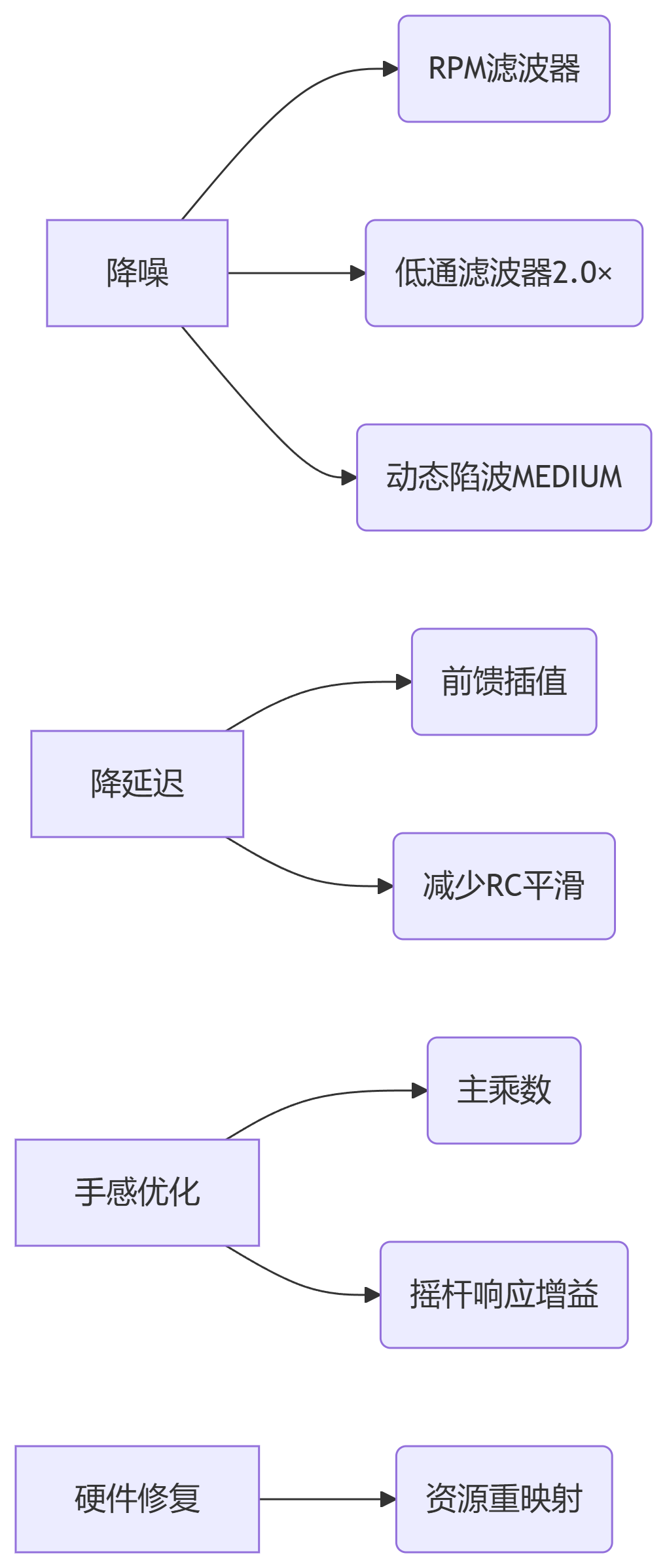

图 5 进阶校准优先级示意图

---

第五章：遥控器校准

5.1 校准前准备

1. 适用遥控器型号

   • BETAFPV LiteRadio系列（1/2 SE/3）

   • 其他品牌（FrSky、Radiomaster等）原理类似，具体操作参考各自说明书。

2. 必备条件

   • 遥控器电量充足（避免校准中断）

   • USB数据线（连接电脑时需关机操作）

   • 静置遥控器（摇杆无卡滞、弹簧回中正常）

5.2 BETAFPV遥控器校准步骤

1. 进入校准模式

        开机状态下短按底部 SETUP键 → 听到 2声蜂鸣 + 红灯双闪 → 进入中位校准模式。

2. 摇杆中位校准

        将左右摇杆置于 绝对中心位置（无偏移）→ 再次短按 SETUP键 → 听到 3声蜂鸣 + 红灯双闪 → 进入边界校准模式。

3. 摇杆边界校准

        依次将摇杆推至 四个极限位置（正上、正下、正左、正右），每个位置 停留1~2秒 → 完成后短按 SETUP键 → 听到 长鸣3秒 + 红灯常亮 → 校准完成。

5.3 电脑端辅助校准（BETAFPV Configurator）

适用场景：摇杆微调、通道反向、模式切换（如美国手改日本手）。

1. 连接电脑

   遥控器 关机 → USB连接电脑 → LED红/绿灯渐变闪烁（识别为HID设备）。

2. 软件操作

   打开 BETAFPV Configurator → 切换至 遥控器配置页面 → 点击 “连接遥控器”。

3. 功能校准

           通道微调：拖动滑块调整中立点偏移（如油门未归零时修正至1500μs）。                              通道反向：勾选通道后的 Reverse 选项（若打杆方向与模拟器显示相反）                              摇杆模式切换：直接选择 Mode 1（日本手） 或 Mode 2（美国手）

5.4 模拟器验证校准结果

1. 连接模拟器

   遥控器 关机 → USB连接电脑 → 启动模拟器（如LiftOff、VelociDrone）。

2. 通道校准

   进入模拟器控制设置 → 点击 Calibrate → 按提示推动摇杆至各极限位并回中 → 保存设置。

3. 验证项：

    摇杆回中时模拟器通道值 无跳动（中立点稳定）；                                                               全行程推动时数值 线性变化（0%→100%无突变）；                                                               解锁开关（如SA）触发状态与设定一致。

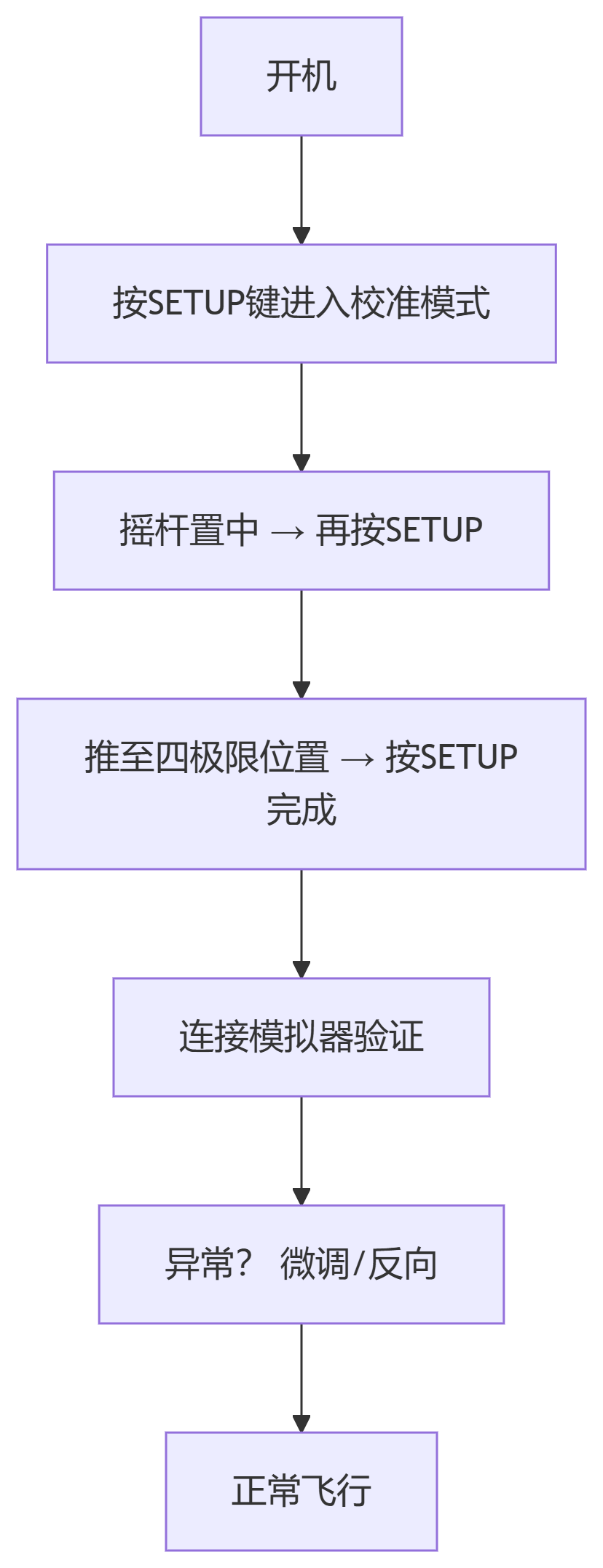

图 6 校准流程图

---

第六章：固件烧录与bootloader更新

6.1 操作前准备

1. 必备工具与文件

   • 软件：

     • Betaflight Configurator（官网下载 ）

     • Zadig（解决驱动问题，下载链接)

   • 固件文件：

     • 飞控固件：从Betaflight GitHub下载对应型号的.hex文件

     • Bootloader文件：针对PX4需从PX4/Bootloader仓库编译或索要预编译文件

   • 硬件：USB数据线（确保数据传输稳定）、飞控板、镊子（短接Boot引脚）

2. 关键备份

   • 配置备份：在Betaflight中执行dump命令，复制全部内容保存为.txt文件

   • 参数备份：若切换至PX4，需通过SD卡导出参数

6.2 固件烧录步骤（以Betaflight为例）

1. 进入DFU模式

        常规方法：

              飞控断电 → 按住Boot按钮 → USB连接电脑 → 松开按钮 → 软件显示DFU模式179

        驱动异常处理：

              打开Zadig → Options → List All Devices → 选择STM32 BOOTLOADER → 安装WinUSB驱动

2. 烧录固件

1. 在线烧录：

   打开Betaflight Configurator → 点击固件烧写工具（无需连接飞控）                                     选择飞控型号（如MATEKF405）和版本 → 勾选全盘擦除 → 点击从网络加载固件 → 等待完成

2. 本地烧录：

   点击从本地电脑加载固件 → 选择下载的.hex文件 → 点击烧写固件

6.3 Bootloader更新方法

1. 通过Betaflight Configurator（推荐）

适用场景：PX4 Bootloader刷写（如切换至ArduPilot）

• 步骤：

  1. 进入DFU模式（同上）

  2. 点击Load Firmware [Local] → 选择Bootloader二进制文件（如kakutef7_bl.bin）

  3. 点击Flash Firmware完成烧录

2. 通过dfu-util（命令行工具）

适用场景：Betaflight Configurator失败时

• 步骤：

  1. 进入DFU模式

  2. 安装dfu-util（下载地址）

  3. 执行命令：

     dfu-util -a 0 --dfuse-address 0x08000000 -D <target>.bin

3. 特殊飞控处理（Pixhawk V6X-RT）

        使用NXP MCUXpresso Secure Provisioning工具：

                进入ISP模式：通过QGC控制台输入reboot -i或短接BOOT按钮

                按引导选择内存类型 → 擦除 → 加载.bin文件 → 写入

6.4 烧录后配置恢复

1. 配置文件载入：

   烧录后重新连接飞控 → 进入CLI命令行 → 粘贴备份的dump内容 → 输入save47

2. 精简配置：

   执行diff all bare → 复制输出内容保存为新文件 → 用于后续快速恢复4

3. 端口与传感器修复：

   若陀螺仪/端口丢失，从unified-targets查找飞控型号对应的config文件 → 复制代码至CLI

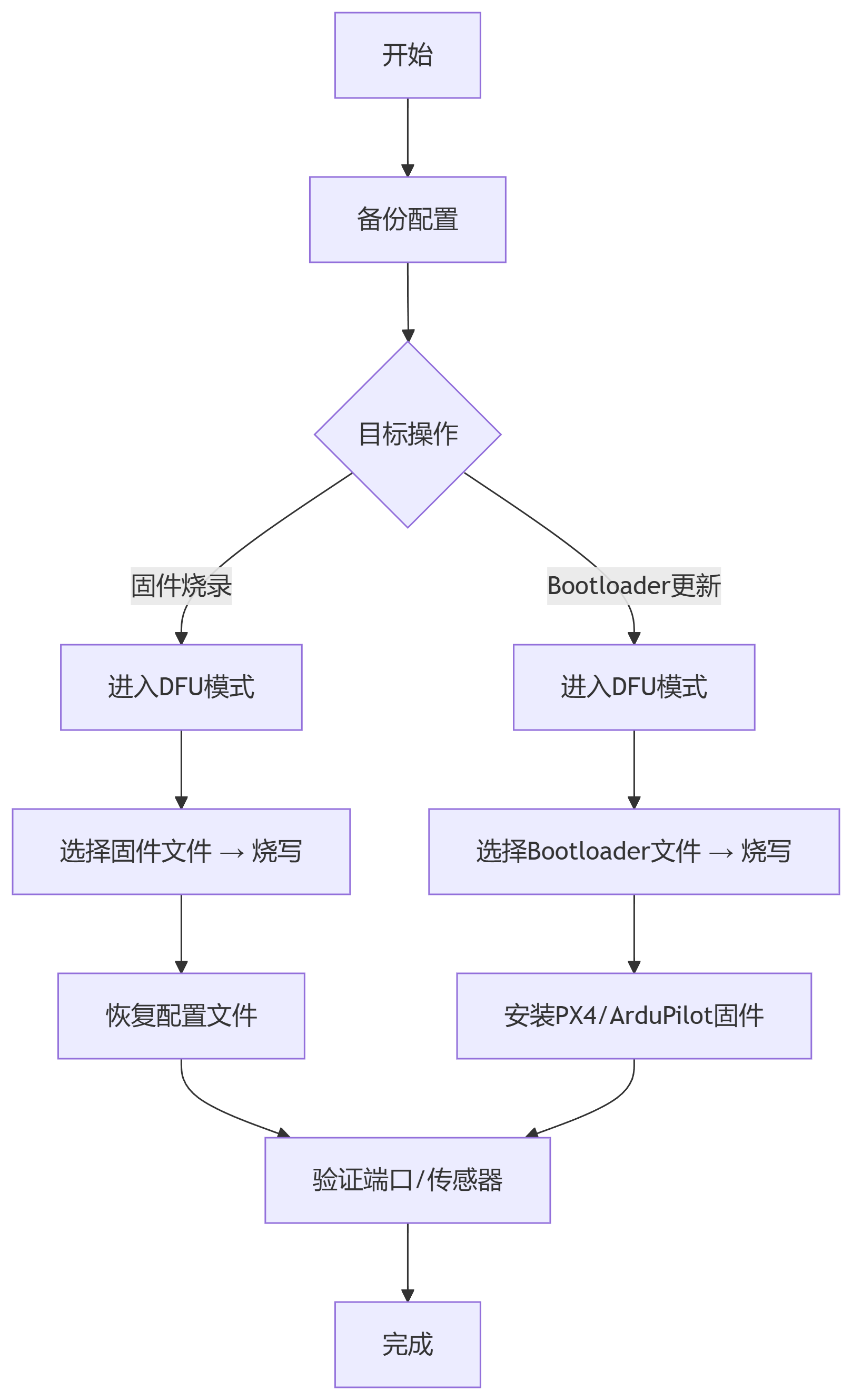

图 6 Bootloader与固件切换流程图

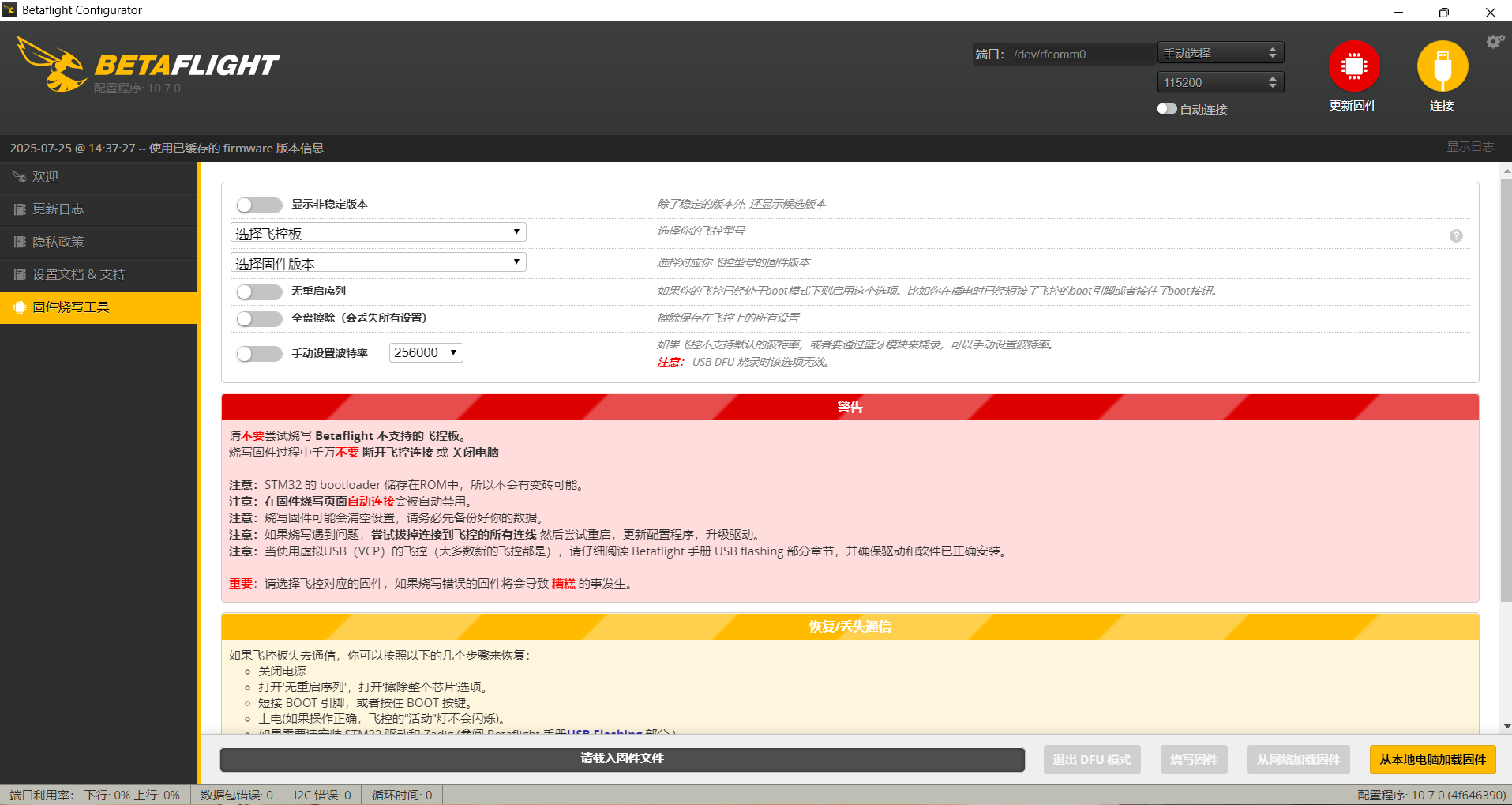

图 7 固件烧录界面

---

欢迎各位大佬观摩与指点，也欢迎各位在评论区留言与相互交流(●ˇ∀ˇ●)
