一 硬件结构和原理
1.器件选型
主控芯片是F1系列的MCU
电机的话最好是那种精度较高的编码电机，当然淘宝那种霍尔的编码电机也是可以实现的；
电机驱动的话推荐TB6612驱动，带两个电机没有问题，并且体积比较小，可以直接画在PCB上；因为我手头有一个L298N的驱动，所以我采用的是L298N，当然驱动程序是可以通用的，注意好接线就行。
陀螺仪的话采用MPU6050完全满足，并且市面上资料比较多，用正点原子的DMP姿态解算非常方便；
蓝牙用的是HC-06的蓝牙模块，淘宝就有，当然HC-05主从一体的也可以；
显示屏使用0.96OLED就可以；
稳压的话可以直接淘宝买LM2595稳压就能满足，使用的时候要用电压表打下输出电压，刚买回来的输出电压一般不是5V；
电源建议买12V的锂电池组，不建议三个电池带一个电池盒，电池比较容易挂掉。
至于其他零件都比较随意了一般实验室都有，车模的话讲究重心低，结构紧凑最好，有利于后期的调参（减少痛苦）
2.实现原理
单片机通过获取陀螺仪的角度等数据判断当前姿态，另外编码电机提供的计数值，综合通过PID算法来控制PWM的输出作用到电机上，（即直立环和速度环）最终的控制都是加载到电机上，其中逻辑控制电机的正反转，PWM控制转速；当倾角越大转速越快，具体的控制效果在下章PID调参中具体讲解。
另外就是其他外设，显示屏显示俯仰角或其他数据用于调试。通过蓝牙手机和单片机通信，控制车的前后左右。
3.硬件原理
（1）编码电机
编码电机有光电和霍尔的，其中的计数原理略有不同，但是最终实现的目的都是一样的，具体的原理可以网上了解。编码电机码盘上一般有6个接口，分别为M- VCC OA OB GND M+（不同的电机顺序可能不一样，不过市面上的直流减速编码电机都是这样）,其中最外层的两个是电机的正负极，正接就是正转，反接反转，M+,M-接在电机驱动的输出上。VCC和GND是编码盘的5V供电，最内层的OA OB是编码电机的信号线，具体原理可以了解AB相正交解码，会用就行。
只要电机轮子转动，编码器的计数就会增大或者减小，通过AB相将信号送给单片机，此时就能获取电机转动的数据。
（2）电机驱动

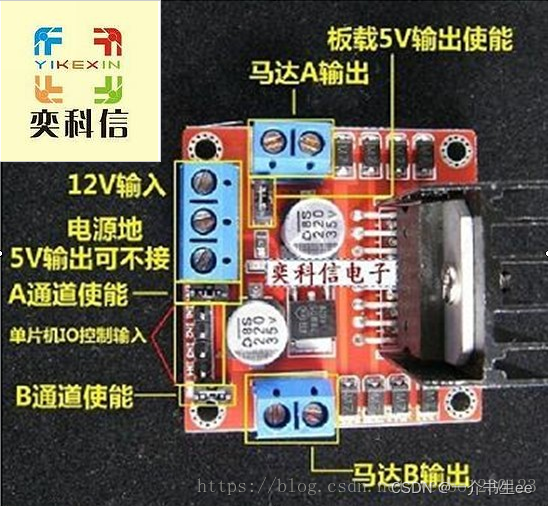

先贴张L298N的引脚图
L298N可以带两个电机，左右马达输出就接在电机的正负极上，12V电源供电可以直接从电池引入，GND就没什么了；再向下以此为ENA IN1 IN2 IN3 IN4 ENB,我们使用时将ENA和ENB引脚的跳线帽拿掉，前三个是通道A的，同理后面三个是通道B的引脚，分别控制两个电机；ENA和ENB接单片机的PWM输出信号（控制电机的转速），IN1和IN2接从单片机输出的逻辑信号（控制电机的正反转），同理的IN3,IN4,ENB也是一样；
通过IN引脚获得逻辑输入，EN引脚获得PWM信号最终改变马达输出端的电压以及电压的方向，从而实现电机的控制。
（3）陀螺仪
MPU6050陀螺仪内部带有三轴陀螺仪和三轴加速度器，和DMP数字运动处理器，有了陀螺仪和加速度数据就可以解算出欧拉角，俯仰角，横滚角，偏航角；根据DMP解算大大减轻了MCU的负担，我们就可以不太关心内部具体如何解算，根据函数调用直接获取数据便可；有想具体了解内部如何工作的可以查阅资料；引脚的话一般会有8个分别为VCC GND SCL SDA XDA XCL AD0 INT,其中我们用到的VCC和GND肯定要的（注意电源供电3.3V直接接5V可能会烧掉）。SCL和SDA是通信引脚，协议是IIC通信和后面的OLED一样，还有一个就是最后一个INT引脚，接在单片机的外部中断引脚上，DMP解算完成触发外部中断，在中断里更新数据信息。
（4）显示
显示的话使用OLED显示屏调试也是可以的,在上面显示小车的俯仰角，另外也可以用串口打印显示在电脑上也是可以的。OLED显示屏的电源可以接5V也可以3.3V，理论是要接3.3V 不过我的接的5V也可以使用。SCL和SDA同样是数据信号引脚，用的软件IIC。
（5）蓝牙
蓝牙用的是HC06模块，我的这个只能是从机模式被动连接，有HC05的主从一体更好。蓝牙的RXD和TXD接在单片机的USART3的引脚上，蓝牙和手机连接，至于蓝牙的设置可以网上搜索AT指令，蛮简单的，注意HC05和HC06的AT指令的格式是不一样的，将蓝牙配置为从机模式，设置名称，密码还有波特率（HC06默认9600，不调也可以）
蓝牙和手机连接成功之后就相当与信号线，作为信号传输。
二 程序实现
下面就贴几个重要的代码
pwm.c
void PWM_Init_TIM1(u16 Psc,u16 Per)//PWM初始化
{
GPIO_InitTypeDef GPIO_InitStruct;
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
TIM_OCInitTypeDef TIM_OCInitStruct;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_TIM1 | RCC_APB2Periph_AFIO,ENABLE);
GPIO_InitStruct.GPIO_Mode=GPIO_Mode_AF_PP;
GPIO_InitStruct.GPIO_Pin=GPIO_Pin_8 |GPIO_Pin_11;
GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStruct);
TIM_TimeBaseStructInit(&TIM_TimeBaseInitStruct);
TIM_TimeBaseInitStruct.TIM_ClockDivision=TIM_CKD_DIV1;
TIM_TimeBaseInitStruct.TIM_CounterMode=TIM_CounterMode_Up;
TIM_TimeBaseInitStruct.TIM_Period=Per;
TIM_TimeBaseInitStruct.TIM_Prescaler=Psc;
TIM_TimeBaseInit(TIM1,&TIM_TimeBaseInitStruct);
TIM_OCInitStruct.TIM_OCMode=TIM_OCMode_PWM1;
TIM_OCInitStruct.TIM_OCPolarity=TIM_OCPolarity_High;
TIM_OCInitStruct.TIM_OutputState=TIM_OutputState_Enable;
TIM_OCInitStruct.TIM_Pulse=0;
TIM_OC1Init(TIM1,&TIM_OCInitStruct);
TIM_OC4Init(TIM1,&TIM_OCInitStruct);
TIM_CtrlPWMOutputs(TIM1,ENABLE);
TIM_OC1PreloadConfig(TIM1,TIM_OCPreload_Enable);
TIM_OC4PreloadConfig(TIM1,TIM_OCPreload_Enable);
TIM_ARRPreloadConfig(TIM1,ENABLE);
TIM_Cmd(TIM1,ENABLE);motor.c
void Motor_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;
GPIO_InitStruct.GPIO_Pin=GPIO_Pin_12 |GPIO_Pin_13 |GPIO_Pin_14 |GPIO_Pin_15;
GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOB,&GPIO_InitStruct);
}
void Load(int moto1,int moto2)
{
if(moto1>0) Ain1=1,Ain2=0;
else Ain1=0,Ain2=1;
TIM_SetCompare1(TIM1,GFP_abs(moto1));
if(moto2>0) Bin1=0,Bin2=1;
else Bin1=1,Bin2=0;
TIM_SetCompare4(TIM1,GFP_abs(moto2));
}exti.c
void MPU6050_EXTI_Init(void)
{
EXTI_InitTypeDef EXTI_InitStruct;
GPIO_InitTypeDef GPIO_InitStruct;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO,ENABLE);
GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IPU;/**¡¾1¡¿**///GPIO_Mode_AF_PP
GPIO_InitStruct.GPIO_Pin=GPIO_Pin_5;
GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
GPIO_Init(GPIOB,&GPIO_InitStruct);
GPIO_EXTILineConfig(GPIO_PortSourceGPIOB,GPIO_PinSource5);//
EXTI_InitStruct.EXTI_Line=EXTI_Line5;
EXTI_InitStruct.EXTI_LineCmd=ENABLE;
EXTI_InitStruct.EXTI_Mode=EXTI_Mode_Interrupt;
EXTI_InitStruct.EXTI_Trigger=EXTI_Trigger_Falling;
EXTI_Init(&EXTI_InitStruct);
}
encoder.c
void Encoder_TIM2_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
TIM_ICInitTypeDef TIM_ICInitStruct;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);
GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IN_FLOATING;
GPIO_InitStruct.GPIO_Pin=GPIO_Pin_0 |GPIO_Pin_1;
GPIO_Init(GPIOA,&GPIO_InitStruct);
TIM_TimeBaseStructInit(&TIM_TimeBaseInitStruct);
TIM_TimeBaseInitStruct.TIM_ClockDivision=TIM_CKD_DIV1;
TIM_TimeBaseInitStruct.TIM_CounterMode=TIM_CounterMode_Up;
TIM_TimeBaseInitStruct.TIM_Period=65535;
TIM_TimeBaseInitStruct.TIM_Prescaler=0;
TIM_TimeBaseInit(TIM2,&TIM_TimeBaseInitStruct);
TIM_EncoderInterfaceConfig(TIM2,TIM_EncoderMode_TI12,TIM_ICPolarity_Rising,TIM_ICPolarity_Rising);
TIM_ICStructInit(&TIM_ICInitStruct);
TIM_ICInitStruct.TIM_ICFilter=10;
TIM_ICInit(TIM2,&TIM_ICInitStruct);
TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);
TIM_SetCounter(TIM2,0);
TIM_Cmd(TIM2,ENABLE);
}
void Encoder_TIM4_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;
TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStruct;
TIM_ICInitTypeDef TIM_ICInitStruct;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4,ENABLE);
GPIO_InitStruct.GPIO_Mode=GPIO_Mode_IN_FLOATING;
GPIO_InitStruct.GPIO_Pin=GPIO_Pin_6 |GPIO_Pin_7;
GPIO_Init(GPIOB,&GPIO_InitStruct);
TIM_TimeBaseStructInit(&TIM_TimeBaseInitStruct);
TIM_TimeBaseInitStruct.TIM_ClockDivision=TIM_CKD_DIV1;
TIM_TimeBaseInitStruct.TIM_CounterMode=TIM_CounterMode_Up;
TIM_TimeBaseInitStruct.TIM_Period=65535;
TIM_TimeBaseInitStruct.TIM_Prescaler=0;
TIM_TimeBaseInit(TIM4,&TIM_TimeBaseInitStruct);
TIM_EncoderInterfaceConfig(TIM4,TIM_EncoderMode_TI12,TIM_ICPolarity_Rising,TIM_ICPolarity_Rising);
TIM_ICStructInit(&TIM_ICInitStruct);
TIM_ICInitStruct.TIM_ICFilter=10;
TIM_ICInit(TIM4,&TIM_ICInitStruct);
TIM_ClearFlag(TIM4,TIM_FLAG_Update);
TIM_ITConfig(TIM4,TIM_IT_Update,ENABLE);
TIM_SetCounter(TIM4,0);
TIM_Cmd(TIM4,ENABLE);
}
int Read_Speed(int TIMx)
{
int value_1;
switch(TIMx)
{
case 2:value_1=(short)TIM_GetCounter(TIM2);TIM_SetCounter(TIM2,0);break;
case 4:value_1=(short)TIM_GetCounter(TIM4);TIM_SetCounter(TIM4,0);break;
default:value_1=0;
}
return value_1;
}
最重要的control.c
#include "control.h"
#include "main.h"
extern Flag_typedef Flag;
float Target_velocity=0;
float Turn_velocity=0;
#define SPEED_Y 500 //前后最大速度
#define SPEED_Z 100//左右最大速度
float Med_Angle=9.5;//机械中值
float
Vertical_Kp=540,//550, 直立环系数
Vertical_Kd=7.5 ;//5.8;
float
Velocity_Kp=-0.021,//0.01, //速度环系数
Velocity_Ki=-0.000105;
float
Turn_Kd=0,//转向环稀释
Turn_Kp=5;
int Vertical_out,Velocity_out,Turn_out=0;
int Vertical(float Med,float Angle,float gyro_Y);
int Velocity(float target ,int encoder_left,int encoder_right);
int Turn(int gyro_Z,int RC);
void EXTI9_5_IRQHandler(void)//整个姿态都是在外部中断进行，PID需要严格的时间，在MPU.C中设置10MS
{
if(EXTI_GetITStatus(EXTI_Line5)!=0)
{
int PWM_out,PWM_dead;
if(PBin(5)==0)
{
EXTI_ClearITPendingBit(EXTI_Line5);
Encoder_Left=-Read_Speed(2);//读取编码器速度，相对安装，其中一个符号取反
Encoder_Right=Read_Speed(4);
mpu_dmp_get_data(&Pitch,&Roll,&Yaw);//获取陀螺仪，加速度和DMP角度
MPU_Get_Gyroscope(&gyrox,&gyroy,&gyroz);
MPU_Get_Accelerometer(&aacx,&aacy,&aacz);
if((Flag.Go==0)&&(Flag.Buck==0))Target_velocity=0;
if(Flag.Go==1)Target_velocity-=2;//蓝牙控制，前进标志被置位，期望速度减小
if(Flag.Buck==1)Target_velocity+=2;
Target_velocity=Target_velocity>SPEED_Y?SPEED_Y:(Target_velocity<-SPEED_Y?(-SPEED_Y):Target_velocity);//限幅
if((Flag.Left==0)&&(Flag.Right==0))Turn_velocity=0;
if(Flag.Left==1)Turn_velocity++;
if(Flag.Right==1)Turn_velocity--;
Turn_velocity=Turn_velocity>SPEED_Z?SPEED_Z:(Turn_velocity<-SPEED_Z?(-SPEED_Z):Turn_velocity);
//数据压入 PID速度环输出给到直立环输入，串级PID
Velocity_out=Velocity(Target_velocity,Encoder_Left,Encoder_Right);
Vertical_out=Vertical(Med_Angle+Velocity_out,Pitch,gyroy);
PWM_out=Vertical_out;
Turn_out=Turn(gyroz,Turn_velocity);
// OLED_Num4(0,0,PWM_out);
if(PWM_out>0){PWM_dead=Dead_value(0);}//死区电压
else if(PWM_out<0){PWM_dead=-Dead_value(0);}
MOTO1=PWM_dead+PWM_out+Turn_out;//PID输出加上死区电压和转向环，最终输出
MOTO2=PWM_dead+PWM_out-Turn_out;
Limit(&MOTO1,&MOTO2);//限幅
Load(MOTO1,MOTO2);//加载到电机
Motor_off(&Med_Angle,&Pitch);//电机异常关闭
}
}
}
int Dead_value(int value)
{
return value;
}
/*************
直立环，输入机械中值，真实角度，真实角速度
**************/
int Vertical(float Med,float Angle,float gyro_Y)
{
int PWM_out;
PWM_out=Vertical_Kp*(Angle-Med)+Vertical_Kd*(gyro_Y-0);
return PWM_out;
}
/*********************
速度环，输入期望速度，左右电机速度
*********************/
extern int EnC;
int Velocity(float target ,int encoder_left,int encoder_right)
{
static float Moment;
static int PWM_out,Encoder_Err,Encoder_S,EnC_Err_Lowout,EnC_Err_Lowout_last;
float a=0.6;
Encoder_Err=(encoder_left+encoder_right)-target;
EnC_Err_Lowout=(1-a)*Encoder_Err+a*EnC_Err_Lowout_last;//低通滤波
EnC_Err_Lowout_last=EnC_Err_Lowout;//
Encoder_S+=EnC_Err_Lowout;//误差累积
Encoder_S=Encoder_S;
Encoder_S=Encoder_S>10000?10000:(Encoder_S<(-10000)?(-10000):Encoder_S);//限幅
PWM_out=Velocity_Kp*EnC_Err_Lowout+Velocity_Ki*Encoder_S;//
if(Motor_off(&Med_Angle,&Pitch)==1){Encoder_S=0;}//电机异常关闭积分清零
return PWM_out;
}
/*********************
转向环，Z轴角速度
*********************/
int Turn(int gyro_Z,int T)
{
int PWM_out;
PWM_out=Turn_Kd*gyro_Z+Turn_Kp*T;
return PWM_out;
}
后续会出PID讲解和调参
链接：https://pan.baidu.com/s/11pMVbMSqpbYqGfJ5TEQGRA
提取码：1213
