基于51单片机的简易花样流水灯3（原理图+程序+仿真）

目录

硬件电路设计

仿真电路设计

程序设计

---

学习了LED灯的左移和右移后，下面实现多种方式的花样流水灯。

硬件电路设计

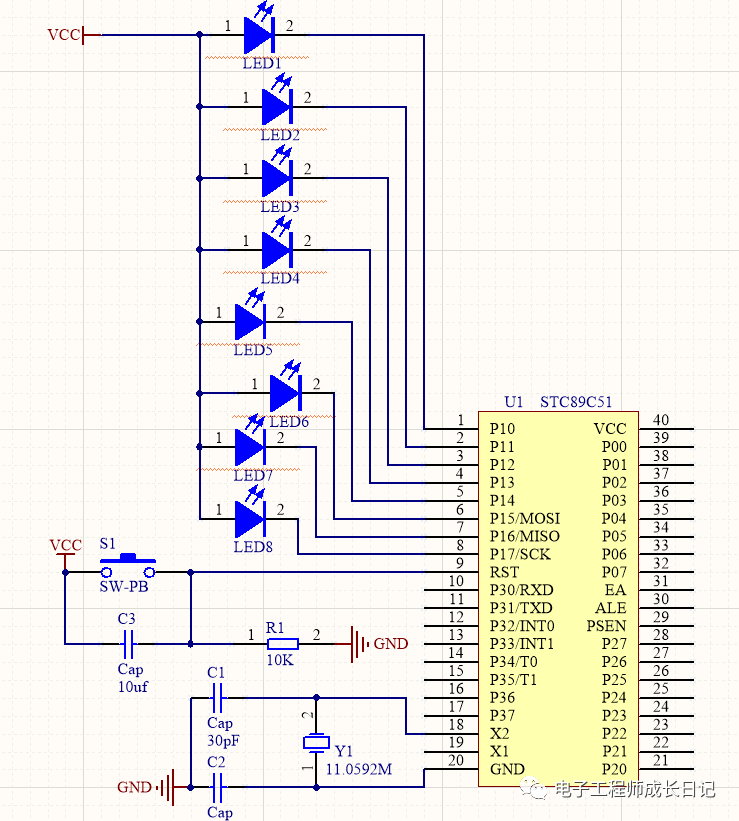

结合51单片机最小系统的知识，利用AD19画好最小系统电路（未包括电源部分）。

本设计需要实现8个LED灯的点亮与熄灭。LED（发光二极管）正极接+5V电源，负极接单片机P1口，这样只要单片机P1口输出高低电平就可以导通二极管，实现LED灯的点亮与熄灭。

仿真电路设计

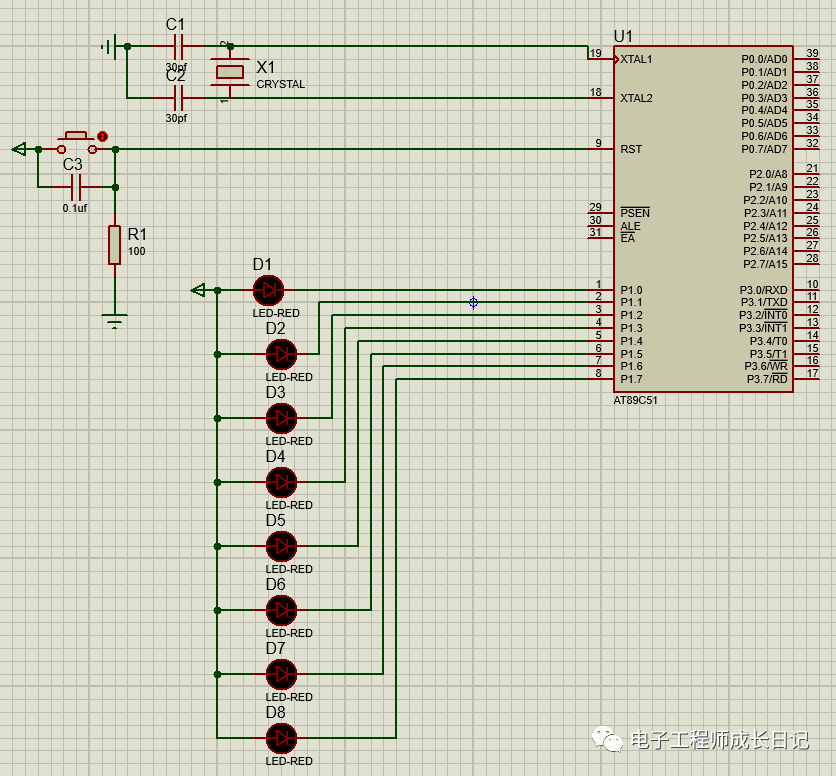

仿真电路图与AD原理图画法一致，但应注意仿真最小系统复位电路中电容值取0.1uf，电阻值取100Ω，与AD原理图中有所区别。

程序设计

程序采用Keil5设计，8位LED实现花样流水灯的程序：

 /*-----------------------------------------------  名称：IO口高低电平控制  内容：花样灯一般有两种方法实现：        1、程序循环执行        2、查表法        这里我们两种都使用一下------------------------------------------------*/#include<reg52.h>     //包含头文件，一般情况不需要改动，头文件包含特殊功能寄存器的定义/*------------------------------------------------                  花样表格------------------------------------------------*/unsigned char code seg[]={  0x7f,0xbf,0xdf,0xef,  0xf7,0xfb,0xfd,0xfe,  0xff,0xff,0x00,0x00,  0x55,0x55,0xaa,0xaa};void Delay(unsigned int t); //函数声明/*------------------------------------------------                    主函数------------------------------------------------*/main(){  unsigned char i;                //定义一个无符号字符型                 //局部变量 i 取值范围 0~255  while(1)  {    P1=0xFE;                   //第1个LED亮    for(i=0;i<8;i++)    {      Delay(20000);      P1 <<=1;    }    P1=0x7F;                   //第8个LED亮    for(i=0;i<8;i++)    {      Delay(20000);      P1 >>=1;    }    P1=0xFE;                  //第1个LED亮    for(i=0;i<8;i++)    {      Delay(20000);      P1 <<=1;      P1 |=0x01;    }    P1=0x7F;                  //第8个LED亮    for(i=0;i<8;i++)    {      Delay(20000);      P1 >>=1;      P1 |=0x80;    }      //下面通过查表方法获得花样参数    for(i=0;i<16;i++)//查表可以简单的显示各种花样 实用性更强    {      Delay(20000);      P1=seg[i];    }  }}/*------------------------------------------------ 延时函数，含有输入参数 unsigned int t，无返回值 unsigned int 是定义无符号整形变量，其值的范围是 0~65535------------------------------------------------*/void Delay(unsigned int t){  while(--t);}
