单片机系统中常用的显示器有：发光二极管LED(Light Emitting Diode)显示器、液晶LCD(Liquid Crystal Display)显示器、CRT显示器等。LED、LCD显示器有两种显示结构：段显示（7段、米字型等）和点阵显示（5×8、8×8点阵等）。

使用LED显示器时，要注意区分共阳与共阴两种不同的接法。

如图所示，共阴数码管是将 LED 的阴极公共连接在一起，共阳数码管是将 LED 的阳极公共连接在一起。

为了显示数字或字符，必须对数字或字符进行编码。七段数码管加上一个小数点，共计8段，因此，为LED显示器提供的编码正好是一个字节。

共阴数码管段码值

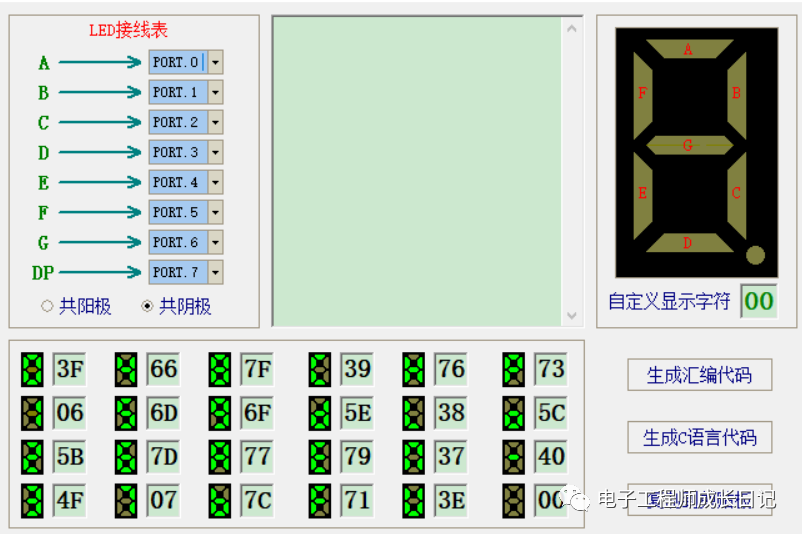

利用“LED数码管段码查询工具”可以查询到共阴极数码管的段码值，如图所示。

在图中，LED接线一般采用“P0.0口接A引脚，P0.1口接B引脚……P0.6口接G引脚，P0.7口接DP引脚”的方式，并选择共阴极就可以查出共阴极数码管的段码值，与下面的对应。

 共阴数码管编码表： 0x3f   0x06   0x5b   0x4f  0x66  0x6d   0      1     2      3     4     5 0x7d  0x07   0x7f    0x6f  0x77  0x7c    6    7      8       9     A     B 0x39  0x5e   0x79    0x71    C    D       E      F

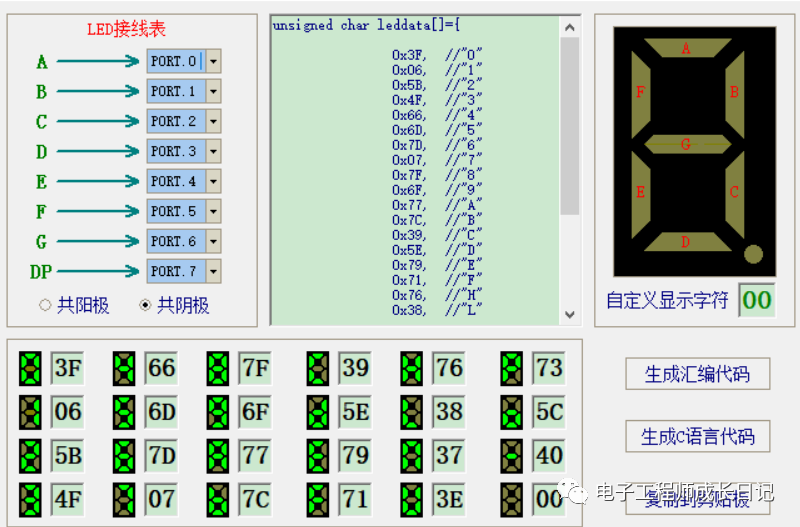

接着，点击“生成汇编代码”和“生成C语言代码”就可以生成对应的代码，如图所示是共阴极数码管段码值生成C语言代码的结果，并可将生成的代码复制。

共阳数码管段码值

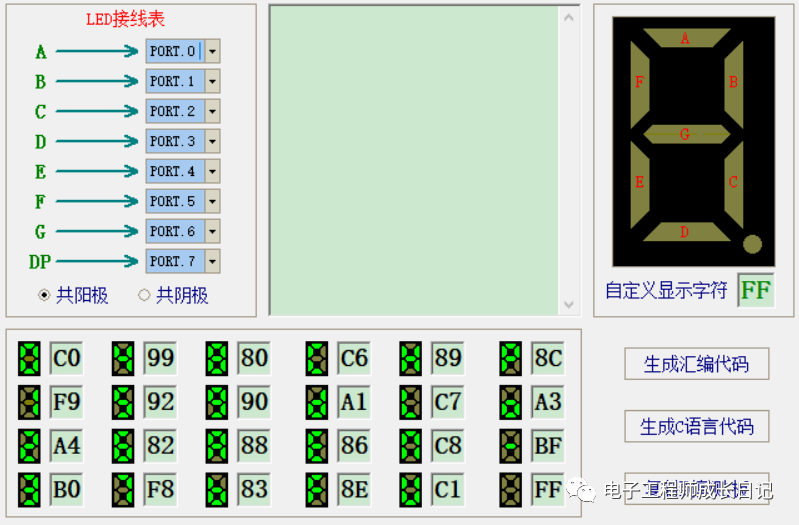

利用“LED数码管段码查询工具”可以查询到共阳极数码管的段码值，如图所示。

在图中，LED接线一般采用“P0.0口接A引脚，P0.1口接B引脚……P0.6口接G引脚，P0.7口接DP引脚”的方式，并选择共阳极就可以查出共阳极数码管的段码值，与下面的对应。

共阳数码管编码表： 0xc0  0xf9   0xa4    0xb0  0x99   0x92  0      1     2       3     4     5 0x82  0xf8   0x80    0x90  0x88   0x83   6    7      8       9     A     B 0xc6  0xa1   0x86    0x8e   C    D       E      F

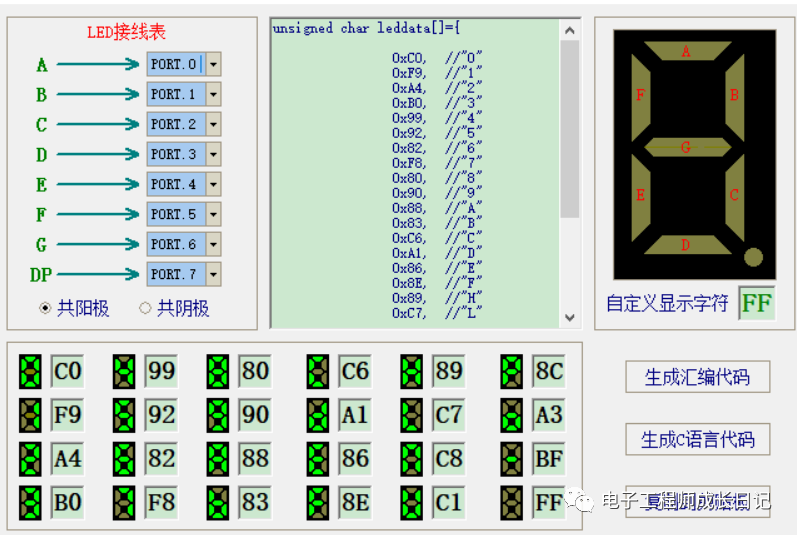

最后，点击“生成汇编代码”和“生成C语言代码”就可以生成对应的代码，如图所示是共阳极数码管段码值生成C语言代码的结果，并可将生成的代码复制。
