色环电阻识别工具简介

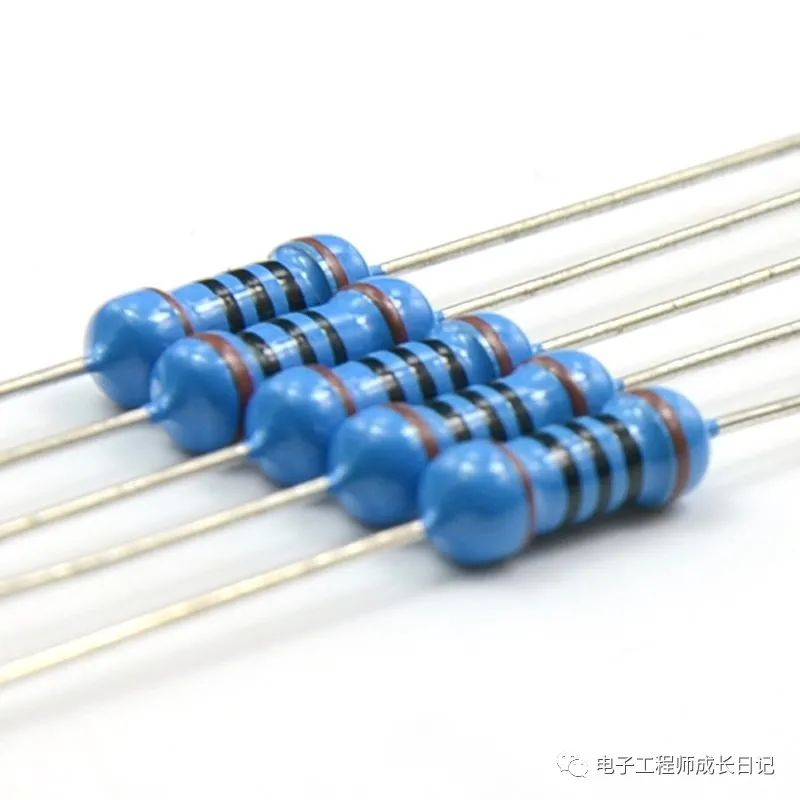

色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。

一、色环识别方法

黑  棕  红  橙  黄  绿  蓝   紫  灰  白  金     银0   1   2   3   4  5   6    7   8   9  ±5%    ±10%

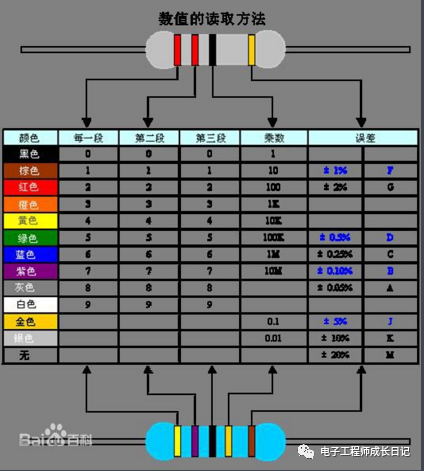

倒数第二环，表示零的个数。最后一位，表示误差。如下图所示：

这个规律有一个巧记的口诀，类似彩虹七色，黑色是0，棕色是1，红橙黄绿蓝紫灰白对应2-9，金银对应5%或10%误差。例如，红，黄，棕，金 表示240欧。

倒数第二环，可以是金色（代表×0.1）和银色的（代表×0.01），最后一环误差可以是无色（±20%）的。

二、主要参数

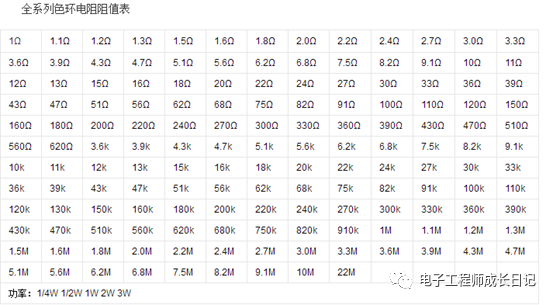

（1）标称阻值：标称在色环电阻上的电阻值称为标称值。单位：Ω、kΩ、MΩ。标称值是根据国家制定的标准系列标注的，不是生产者任意标定的。不是所有阻值的色环电阻都存在。如下图所示：

（2）允许误差：色环电阻的实际阻值对于标称值的最大允许偏差范围称为允许误差.误差代码：F 、 G 、 J、 K… （常见的误差范围是：0.05[%]，0.1[%]，0.25[%]，0.5[%]，1[%]，2[%]，5[%]，10[%] 等）

（3）额定功率：指在规定的环境温度下，假设周围空气不流通，在长期连续工作而不损坏或基本不改变色环电阻性能的情况下，色环电阻上允许的消耗功率.常见的有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W。

三、色环电阻识别工具

根据颜色人眼识别色环电阻的阻值虽然可以实现，但需要熟记每种颜色代表的数值才能够计算出阻值，较为不便。

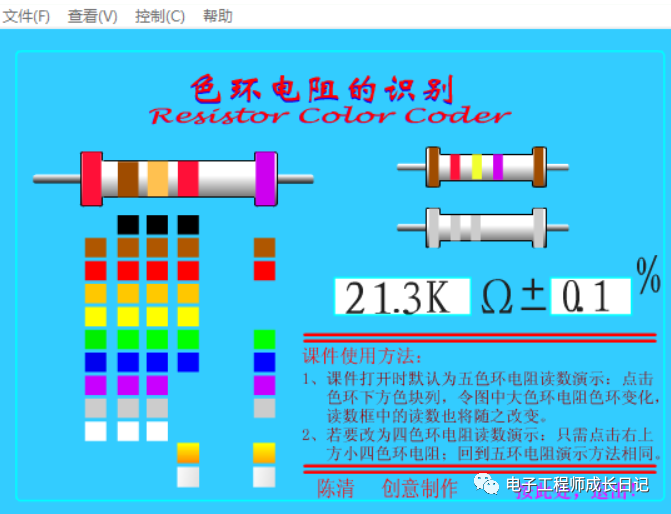

而利用“色环电阻识别工具”可根据颜色简便、快捷的计算出色环电阻的阻值，如图所示。使用方法如图所示。

“色环电阻识别工具”百度云下载链接：
https://pan.baidu.com/s/1V2Pb5TrYutJu6YFhQijUqA
提取码：tesi
