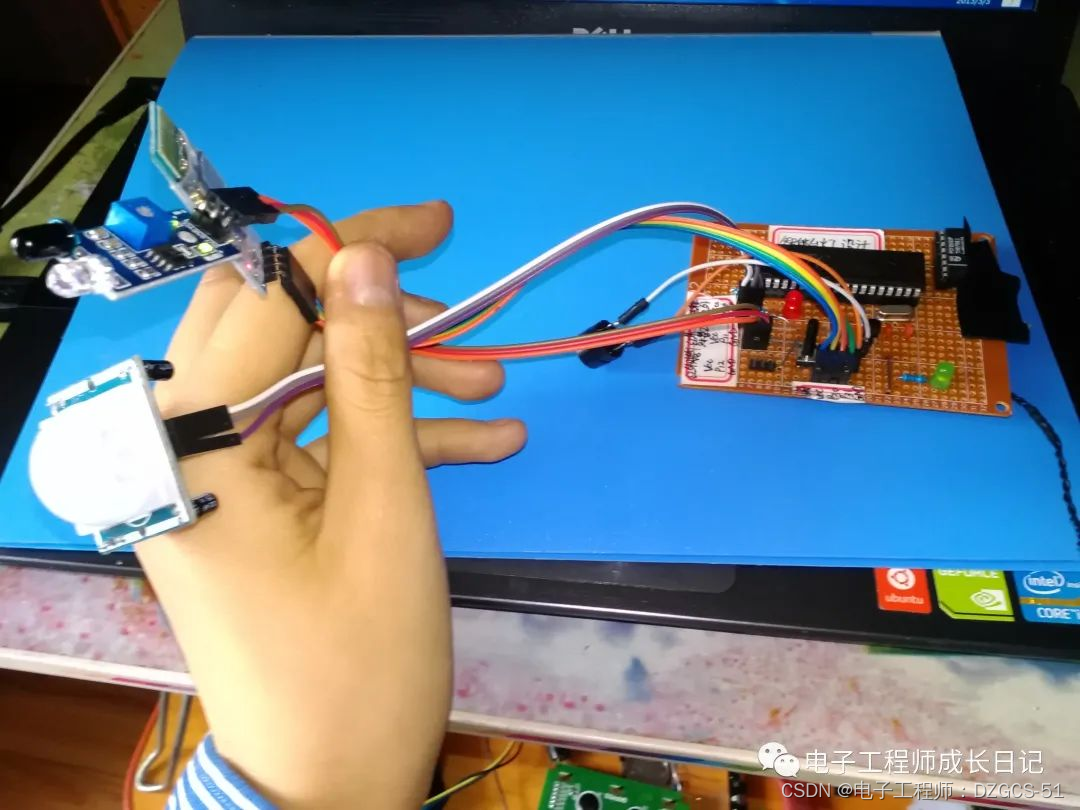

实物设计|基于51单片机的蓝牙智能台灯设计-CSDN博客

本文链接：https://blog.csdn.net/DZGCSCZRJ/article/details/135040220

具体实现功能

系统由单片机最小系统+光敏电阻及AD模块+蓝牙模块+红外模块+LED灯+蜂鸣器+电源构成

具体功能：

（1）当人靠近的时候灯亮，太靠近的时候，蜂鸣器鸣叫发出警报，如果在一定时间内人没有离开，灯会自动灭；

（2）当人离开的时候，灯灭；

（3）手机蓝牙可以控制灯的亮灭和亮度，轮番发送“1”、“2”灯会在“较亮”、“很亮”切换；发送指令“C”，灯灭。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

原理图（AD19）

本系统原理图设计采用Altium Designer19，具体如图。

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

void main (void)
{
	unsigned char num=0;
	Init_Timer0();        //定时器0初始化
	UART_Init();

	DelayMs(50);          //延时有助于稳定
	SendStr_U("system start!\r\n",15);
	Deng_led=1;
	while(1)         //主循环
	{
		if(HotW_key==1)
		{
			DelayMs(20);
			if(HotW_key==1)
			{
				HotW_numC=0;
				HotW_numO++;
				if(HotW_numO>=80)//2S时间 有人
				{
					num=ReadADC(0);				//读取AD检测到的 光敏地值
					if(num>=210)
					{}
					else
					{
					 	Led_crl=FALSE;
					}
					HotW_numO=0;
				}
			}
		}
		else if(HotW_key==0)
		{
			HotW_numO=0;
			HotW_numC++;
			DelayMs(2);
			if(HotW_numC>=800)//2S
			{
				HotW_numC=0;
				Led_crl=FALSE;
			}
		}
		if(JuLi1_key==0)
		{
			DelayMs(20);
			if(JuLi1_key==0)
			{
				Juli_num++;
				if(Juli_num>=50)	//1s
				{
				 	buzzer=0;
					if(Juli_num>=450) //10S
					{
					  	JuLi1_crl=TRUE;
					}
				}
			}
		}
		else
		{
			JuLi1_crl=FALSE;
			buzzer=1;
			Juli_num=0;
		}
	}
}

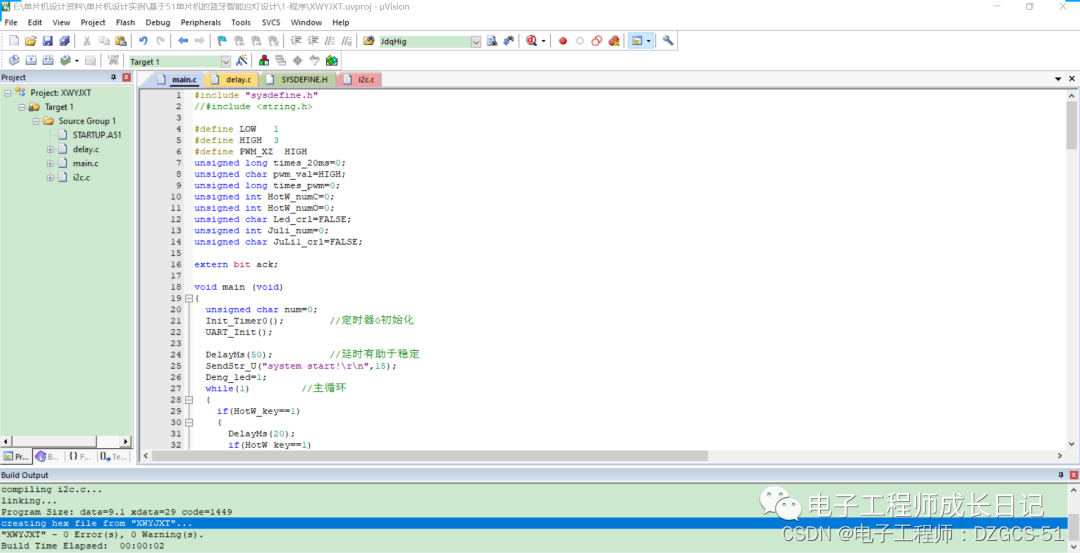

代码运行截图：
