基于51单片机的光照强度检测（光敏电阻）

最新推荐文章于 2024-10-28 11:26:01 发布

电子工程师：DZGCS-51

最新推荐文章于 2024-10-28 11:26:01 发布

阅读量5.1k

点赞数 13

分类专栏：实物设计文章标签：单片机嵌入式硬件

本文链接：https://blog.csdn.net/DZGCSCZRJ/article/details/136061403

版权

实物设计专栏收录该内容

60 篇文章

订阅专栏

具体实现功能

由STC89C52单片机+四位数码管显示+光敏电阻+ADC0804等构成
具体功能:
①光敏电阻实时采集环境光照值；
②采用ADC0804将模拟值转换为数字量；
③四数码管显示当前的光照值（00.0-60.0）。

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，具有8K可编程Flash存储器，使得其为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。

51系列单片机具有以下标准功能：

8k字节Flash，512字节RAM，

32位I/O口线，看门狗定时器，

内置4KB EEPROM，

MAX810复位电路，

三个16位定时器/计数器，

一个6向量2级中断结构，

全双工串行口。

另外， 51系列在空闲模式下，CPU停止工作，允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM内容被保存，振荡器被冻结，单片机停止工作，直到下一个中断或硬件复位为止。本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

设计思路

文献研究法：搜集整理相关研究资料，阅读文献，为研究做准备；

调查研究法：通过调查、分析、具体实验等方法，发现相关存在问题和解决办法；

比较分析法：比较不同设计的具体原理，以及同一类传感器性能的区别，分析系统的研究现状与发展前景；

软硬件设计法：通过软硬件设计实现硬件，最后测试各项功能是否满足要求。

设计内容

原理图（AD19）

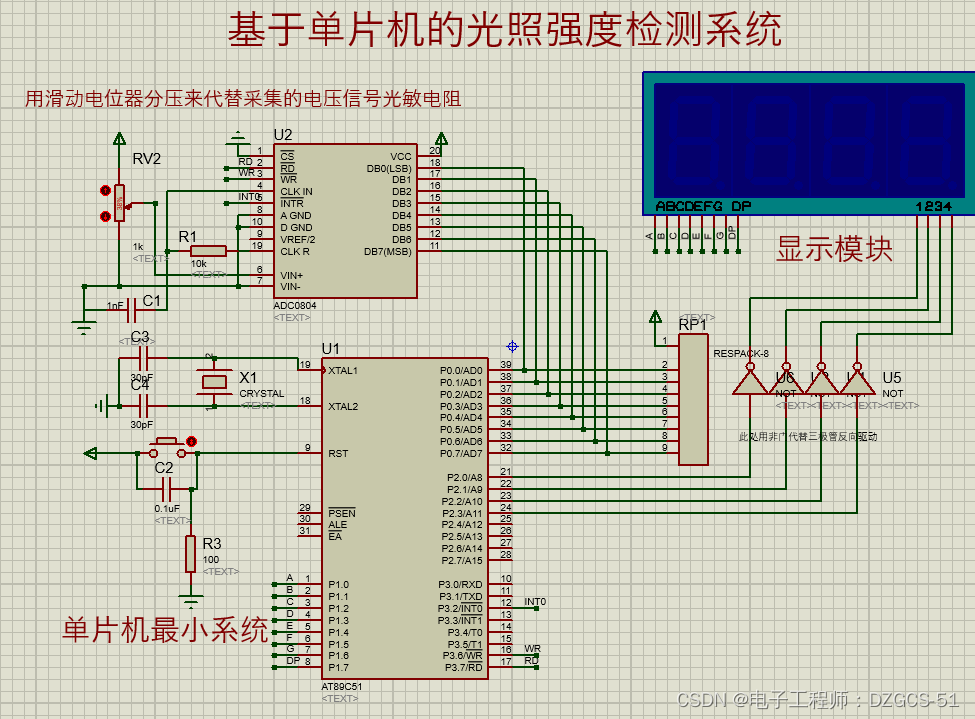

本系统原理图设计采用Altium Designer19，具体如图。

程序（Keil5）

本设计利用KEIL5软件实现程序设计，主函数如下：

main()				   //主函数
 {
 unsigned char p;
  while(1)  		   //循环
  {
	 adc();  		   //ad初始化
	 display();		   //显示函数
	 fw(read());	   //读到电压值处理数据
	 for(p=0;p<20;p++)
		display();//显示函数循环20次，防止电压值跳动
  }
 }

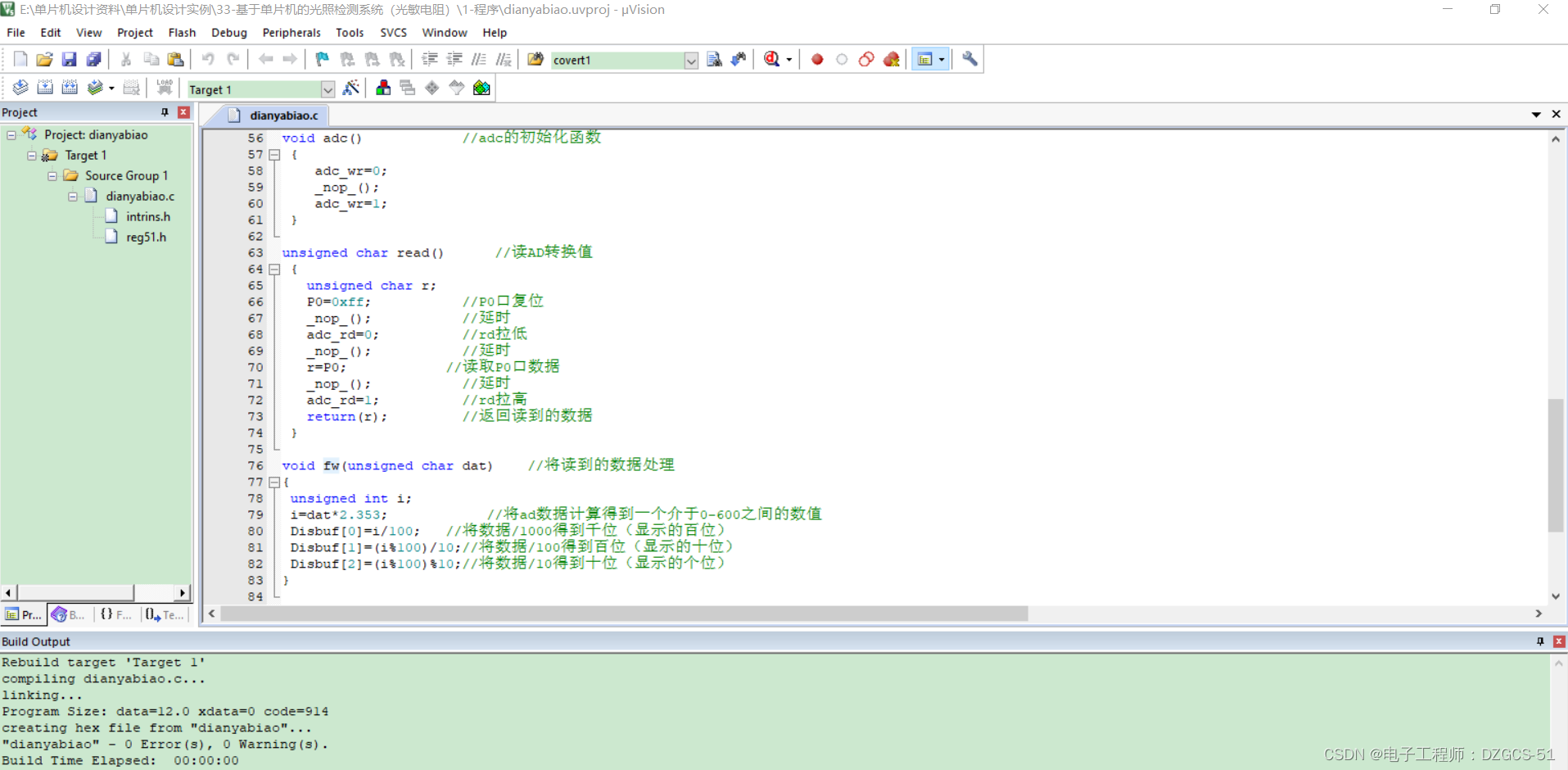

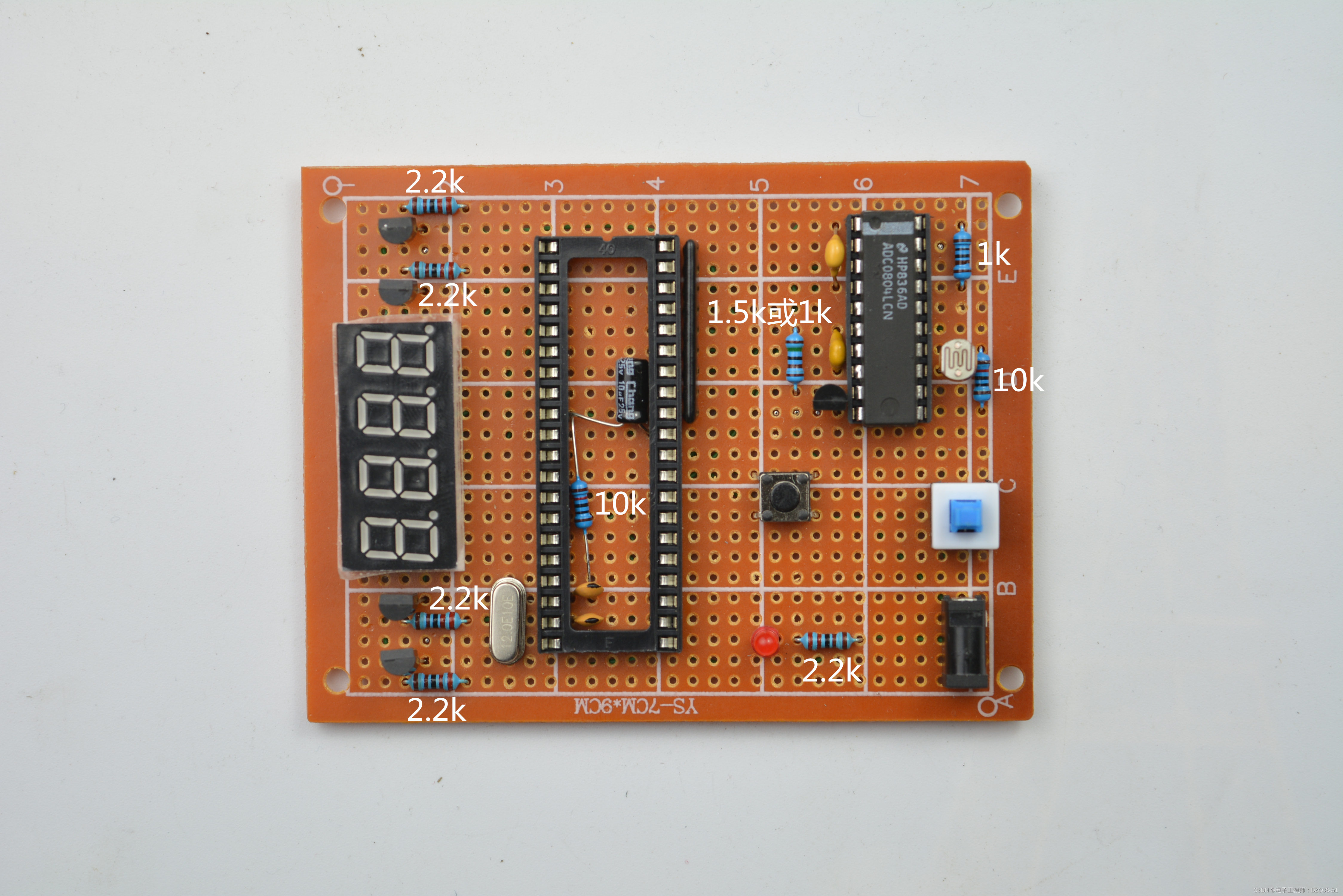

代码运行截图：
